Sumário
A calibração de trena compara a fita graduada com um padrão de comprimento em vários pontos ao longo dela, confere a folga do gancho e registra o desvio e a incerteza de cada ponto. Ela serve a quem mede e corta peças longas, monta estruturas e faz manutenção com trena. Sua empresa recebe um certificado rastreável à RBC, com o resultado explicado.
O que é a calibração de trena, que muita gente chama de aferição
Calibrar a trena é estender a fita ao lado de uma referência de comprimento conhecida e anotar quanto cada ponto medido se afasta do valor marcado. Esse desvio, com a incerteza de medição, a faixa de dúvida que acompanha todo resultado, vai para o certificado.
A trena é uma fita metálica graduada, em geral de aço temperado, enrolada numa caixa com mola de retorno e trava. O gancho da ponta não é solto por defeito: ele corre uma folga controlada, igual à espessura dele, para que a trena meça certo tanto empurrada contra uma parede quanto puxada por uma aresta.
Na fábrica, a trena está no corte, na montagem, na metalmecânica e na manutenção. Muita gente pede para "aferir a trena"; o termo técnico é calibração. A fita não tem como ser corrigida: o resultado orienta a sua empresa a usar, reservar ou trocar a trena.

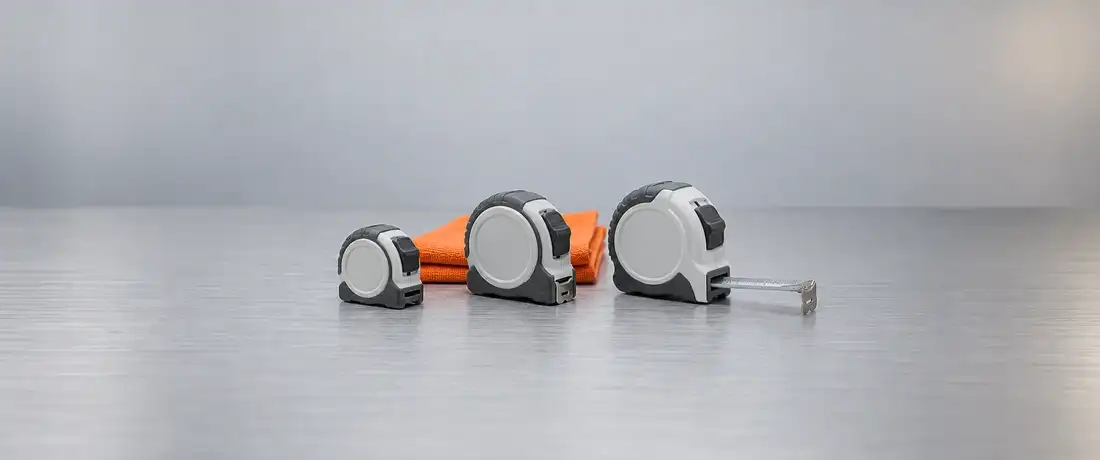

Trena de bolso
É a trena do dia a dia, com fita de 2 a 8 m, caixa compacta e trava. Por ser a mais usada, é também a que mais cai e a que mais força o gancho. Na calibração, conferimos a folga do gancho com atenção redobrada antes de comparar a fita com o padrão.
Trena de fita longa
Com fitas de 10 m, 20 m ou mais, é usada para medidas de estruturas, galpões e peças grandes. Num comprimento assim, a tensão aplicada na fita e a temperatura pesam no resultado, e a faixa da sua trena é confirmada no orçamento.
Trena com graduação em milímetro e polegada
Traz as duas escalas, uma em cada borda da fita, e aparece onde há projetos e máquinas com medidas em polegada. As escalas que entram na calibração são definidas no orçamento, e o certificado traz o resultado de cada uma separado.
Calibramos trenas de bolso e de fita longa nos comprimentos mais usados na indústria, com padrões de referência da Técnica Metrologia, como a escala graduada padrão de 0 a 1.000 mm. Se o seu parque também tem réguas, esquadros e paquímetros, veja os outros instrumentos de dimensional que calibramos no mesmo laboratório.
Quando a sua empresa precisa calibrar a trena
Calibre a trena sempre que uma medida feita com ela decidir onde a peça é cortada ou como a estrutura é montada. Na prática, essa hora chega antes da auditoria, depois de uma queda e quando duas equipes medem diferente.
A auditoria está marcada
O auditor confere se os instrumentos que medem o produto estão calibrados, e a trena do corte entra nessa lista. Calibrar com antecedência dá tempo de ler o certificado e separar a trena que passou do critério antes da visita.
O gancho entortou ou ficou folgado
O gancho que bate na queda ou no retorno da fita pode entortar ou ganhar folga além da prevista. Cada milímetro a mais no gancho vira um milímetro a mais em todas as medidas, e a calibração mostra quanto.
A fita dobrou ou perdeu marcações
Uma fita pisada, dobrada ou com a tinta gasta continua enrolando normalmente, mas o vinco e as marcas apagadas enganam a leitura. A calibração mostra se a fita ainda mede certo e pode ser lida com segurança.
Duas equipes, duas medidas
O corte mede 2.400 mm, a montagem mede 2.403 mm, e a peça não encaixa. Antes de culpar alguém, vale saber qual trena está certa. A calibração compara cada trena com o padrão e encerra a discussão.
O intervalo vence no plano de calibração
Cada trena tem a data da próxima calibração no plano da sua empresa. Calibrar antes do vencimento mantém as trenas liberadas no chão de fábrica e evita alguém usar uma trena sem certificado no dia da auditoria.
O cliente pediu o certificado
Na auditoria de fornecedor, o seu cliente pode pedir o certificado das trenas usadas no corte e na montagem do produto dele. Com a trena calibrada, você apresenta o desvio e a incerteza de cada ponto.
Quando outro caminho resolve melhor
A trena cobre bem as medidas longas; quando a medida é curta ou fina, outro instrumento faz melhor.
A medida é curta e pede leitura fina?
Para medidas de até um metro, uma régua rígida evita a curvatura da fita e a folga do gancho. Veja a calibração de régua.
É a medida de uma peça na inspeção?
Para conferir cotas de peças com tolerância de décimos ou centésimos de milímetro, o instrumento certo é o paquímetro. Veja a calibração de paquímetro.
Como funciona a calibração da trena na Técnica Metrologia
Na trena, o resultado depende do gancho, da tensão da fita e da temperatura tanto quanto da graduação. Cada etapa existe para que o desvio registrado seja da trena, e não da forma de esticá-la. O prazo é combinado no orçamento.
Orçamento pelo comprimento e pelo tipo
Começamos pela lista: quantas trenas são, de que comprimento e se são de bolso ou de fita longa. Com isso, o orçamento define os pontos ao longo da fita, o prazo e se a calibração acontece no laboratório ou na sua empresa.
Inspeção da fita, da trava e do gancho
Conferimos a fita em toda a extensão, procurando dobras, vincos, oxidação e marcas apagadas. Testamos também o retorno da mola e a trava, e olhamos o gancho e os rebites que o prendem à fita.
Conferência da folga do gancho
Medimos a folga do gancho empurrado e puxado. Essa folga precisa corresponder à espessura do próprio gancho; se ela aumentou com o uso, a trena passa a errar desde o primeiro milímetro, nas medidas internas e nas externas.
Comparação com padrão de comprimento ao longo da fita
Estendemos a fita ao lado do padrão de comprimento, com tensão controlada, e comparamos em pontos distribuídos ao longo dela, como 500 mm, 1.000 mm e 1.500 mm. Os pontos são definidos no orçamento, conforme o comprimento que a sua empresa usa.
Desvios e incerteza referidos a 20 °C
Em cada ponto, calculamos o desvio entre a leitura da fita e o padrão. Como o aço dilata, os resultados são referidos à temperatura de 20 °C, e a incerteza reúne a referência, a leitura dos traços, a tensão da fita e a temperatura.
Certificado e devolução
Emitimos o certificado de calibração com os desvios de cada ponto, a condição do gancho e a rastreabilidade dos padrões. A entrega da trena e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
Tem réguas, esquadros e paquímetros para calibrar junto? Você pode enviar a lista com a trena, e o orçamento de calibração sai num pedido só.
O que o certificado de calibração de trena entrega
O certificado mostra quanto a sua trena se afasta do valor marcado em cada ponto e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a fita da sua trena e o metro. A sua trena é comparada com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação da trena, do comprimento e da graduação
- Data da calibração
- Pontos medidos ao longo da fita
- Valor do padrão e leitura da trena em cada ponto
- Desvio e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa
- A decisão de uso: sua empresa decide se a trena segue no corte e na montagem, pelo critério de aceitação do processo.
- A troca da trena: quando o desvio passa do critério, ou o gancho e a fita se danificam, a trena sai de uso.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: a sua equipe confere a trena contra uma referência conhecida entre calibrações e registra o resultado.
Exemplo: como ler dois pontos do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Valor do padrão | Leitura da trena | Desvio |
|---|---|---|
| 1.000 mm | 1.000,4 mm | +0,4 mm |
| 3.000 mm | 3.000,8 mm | +0,8 mm |
Em 1.000 mm, a trena leu 0,4 mm a mais; em 3.000 mm, 0,8 mm a mais. O desvio cresce com o comprimento, o que é comum na fita. A incerteza vem no certificado, ao lado do desvio de cada ponto.
Se o corte admite ±1 mm em peças de até 3 m, essa trena trabalha perto do limite no fim da faixa, já com a incerteza somada. A temperatura também conta: o aço dilata por volta de 0,01 mm por metro a cada 1 °C, então 5 m de fita a 30 °C ficam cerca de 0,6 mm mais longos que a 20 °C.
Calibração, verificação intermediária e troca da trena
Pense na fita métrica de pano da costureira, que encolhe depois de anos de uso. Ela encosta a fita numa régua de aço e o 100 cm da fita cai no 99 cm da régua: comparou com uma referência e achou o erro, isso é calibrar. A fita de pano não se corrige; ou ela desconta a diferença, ou compra outra. Com a trena acontece o mesmo.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Troca da trena | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência do gancho e de um ou dois pontos da fita contra uma referência conhecida | Substituição da trena com gancho gasto, fita dobrada ou desvio fora do critério | Comparação da fita com padrão de comprimento, com desvio e incerteza registrados em cada ponto |
| Quem faz | A sua equipe, entre calibrações | A sua empresa, quando o desvio ou o dano passa do critério de aceitação | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim, a trena sai de uso | Não |
| Gera certificado? | Gera registro interno da sua empresa | A trena nova entra na calibração seguinte, combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações e logo depois de uma queda | Quando o gancho entorta, a fita dobra ou o desvio passa do critério | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha as trenas entre calibrações | Que a trena fora do critério saiu de uso | Rastreabilidade metrológica à RBC, com desvio e incerteza de cada ponto |
Qual das três o auditor vai pedir
O auditor pede o certificado de calibração, que prova a medida com rastreabilidade. A verificação intermediária mostra o acompanhamento, e o registro da troca mostra o que saiu de uso; os dois completam o certificado.
Critério de aceitação e intervalo de calibração da trena
O certificado entrega o desvio de cada ponto; a sua empresa decide se a trena continua no chão de fábrica e quando ela volta à calibração.
Quem define se a trena serve para o processo
O critério de aceitação é o desvio máximo que a sua empresa admite na trena, tirado da tolerância das peças cortadas e montadas com ela. Uma trena que mede cortes de 6 m com ±2 mm pede um limite diferente de uma que posiciona furos em chapas de 1 m, e quem fixa o limite é a qualidade.
Some o desvio e a incerteza do ponto mais longo que a sua equipe usa e compare com o limite. Dentro dele, a trena segue em uso. Acima, ela pode ficar só para medidas mais curtas, com etiqueta que deixe isso claro, ou ser trocada.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade: ele registra a trena no dia da calibração. Recomendamos 12 meses como ponto de partida, enquanto não há histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do cliente dela; uma trena de bolso que cai todo dia no corte pede intervalo menor que uma guardada na sala da qualidade.
O guia ILAC-G24:2022 / OIML D 10:2022 deixa essa decisão com o usuário do instrumento, a partir de uma análise de risco. O artigo sobre validade do certificado de calibração mostra como definir o intervalo.
Quanto custa a calibração de trena: o que muda no orçamento
O valor depende do comprimento e do tipo das trenas, de quantos pontos são medidos, de quantas entram no pedido e de onde a calibração acontece. Com a lista em mãos, o orçamento chega certo para o seu parque.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Comprimento | Fitas mais longas pedem mais pontos e mais montagem | Uma trena de 5 m e uma de 20 m |
| Tipo da trena | Trena de bolso e trena de fita longa têm montagens diferentes na comparação | As trenas de bolso do corte e a trena longa da montagem |
| Número de pontos | Mais pontos mostram melhor como o desvio cresce ao longo da fita | Pontos extras no comprimento que a sua equipe mais corta |
| Quantidade no pedido | Várias trenas juntas organizam melhor o trabalho | As trenas de todas as equipes no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Um setor de corte que não pode ficar sem trenas |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a medição com a trena
Boa parte das diferenças entre trenas nasce no jeito de usar a fita. Corrigir estes hábitos protege o corte, a montagem e a própria trena.
Gancho apertado contra a peça
Prender o gancho com o dedo, ou apertá-lo contra a aresta, anula a folga que compensa a espessura dele.
O que fazer: deixe o gancho correr livre, empurrado nas medidas internas e puxado nas externas.
Fita sem apoio, fazendo barriga
Esticada no ar, a fita cede no meio e mede uma curva, mais longa que a reta.
O que fazer: apoie a fita na peça ou no chão em toda a extensão e aplique uma tensão leve e sempre igual.
Fita com vinco ainda em uso
Uma fita pisada ou dobrada tem um vinco que muda o comprimento naquele trecho e enfraquece a lâmina.
O que fazer: separe a trena com vinco para avaliação e não tente desamassar a fita com a mão.
Medida tomada do traço errado
Começar a medida no traço de 100 mm, para fugir do gancho, e esquecer de descontar é um erro clássico de corte.
O que fazer: se começar fora do zero, anote o ponto de partida e faça a conta antes de riscar.
Fita recolhida solta, batendo o gancho
Soltar a trava e deixar a fita voltar sozinha faz o gancho bater na caixa, entortar e ganhar folga.
O que fazer: acompanhe a fita com a mão até o fim do retorno e limpe a lâmina antes de recolher.
Medida tomada ao sol forte
A referência das medidas dimensionais é 20 °C, pela ISO 1:2022. Ao sol, a fita de aço aquece e se alonga, e a peça também.
O que fazer: em medidas críticas, meça à sombra, com fita e peça na mesma temperatura.
Por que calibrar a trena com a Técnica Metrologia
Com a Técnica Metrologia, você recebe um certificado rastreável à RBC e sabe quanto cada trena erra no comprimento que a sua equipe usa.
Certificado rastreável à RBC, com cada ponto explicado
Nossos padrões de referência, como a escala graduada padrão de 0 a 1.000 mm, são calibrados em laboratórios da RBC. O certificado traz o desvio e a incerteza de cada ponto, explicados em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, o laboratório da Técnica Metrologia em Franca/SP atende indústrias e laboratórios de Franca, Ribeirão Preto e região, com atendimento direto pelo WhatsApp e orçamento a partir da lista de instrumentos.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório. É experiência acumulada com os instrumentos que o corte, a montagem e a manutenção da indústria da região usam todos os dias.
Os 10 instrumentos dimensionais num laboratório só
Paquímetro, micrômetro, relógio apalpador, calibre de folga, régua, escala graduada, trena, esquadro, transferidor e peneira: veja os 10 instrumentos dimensionais que calibramos e mande tudo junto.
No laboratório ou no local da sua empresa
A calibração acontece no nosso laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Veja como funciona a calibração no local.
Nota 5,0 no Google
Os clientes que avaliam a Técnica Metrologia mencionam o atendimento rápido e de qualidade e os certificados de calibração claros e bem organizados.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão Atendimento rápido e de excelente qualidade, profissionais competentes e muito atenciosos. Possuem uma estrutura completa para manutenção e calibração de equipamentos de medição de diversas grandezas.
Gustavo Silva
Perguntas frequentes sobre calibração de trena
Qual é o valor da calibração de uma trena?
O valor muda com o comprimento, o tipo, o número de pontos, a quantidade de trenas, a urgência e o local do serviço. Mande esses dados pelo WhatsApp, e o orçamento de calibração chega certo para as suas trenas.
Quanto tempo leva a calibração da trena?
Depende de quantas trenas vêm no pedido, dos comprimentos, da programação do laboratório e de onde o serviço acontece. Por isso o prazo é combinado no orçamento. Se há auditoria marcada, informe a data já no primeiro contato.
O certificado de calibração da trena tem validade?
Não: o certificado mostra como a trena estava no dia da calibração, e o uso continua mexendo no gancho e na fita. O que a sua empresa define é o intervalo até a próxima; recomendamos 12 meses para começar, e o histórico indica se esse prazo pode mudar.
O certificado é RBC?
O certificado de calibração de trena da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com padrões de referência próprios, e esses padrões são calibrados em laboratórios da RBC, que levam a medição aos padrões nacionais e ao Sistema Internacional de Unidades (SI). Você recebe o desvio e a incerteza de cada ponto, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos do certificado, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na auditoria da ISO 9001, o auditor costuma verificar se os instrumentos que medem o produto estão calibrados, com rastreabilidade e dentro do intervalo definido pela empresa. O certificado mostra a rastreabilidade à RBC e o desvio de cada ponto; com o registro da sua análise frente ao critério de aceitação, a documentação fica completa. A avaliação final é do auditor.
Calibração e aferição de trena são a mesma coisa?
No pedido do dia a dia, sim: "aferir a trena" é o jeito popular de pedir a calibração. O termo técnico atual é calibração, e o resultado é o desvio de cada ponto, com a incerteza.
Por que o gancho da trena é solto?
A folga do gancho é proposital: ela é igual à espessura do próprio gancho. Empurrado contra uma parede, ele recua essa espessura; puxado por uma aresta, avança. Assim a trena mede certo nos dois casos, desde que a folga não tenha aumentado com quedas, e é isso que a calibração confere.
Até que comprimento a trena é calibrada?
Os pontos ao longo da fita são definidos no orçamento, conforme o comprimento que a sua empresa realmente usa. Para trenas longas, o comprimento a calibrar é confirmado no orçamento; informe no pedido até onde a sua equipe costuma medir.
Trena de bolso e trena de fita longa se calibram do mesmo jeito?
O princípio é o mesmo: conferir o gancho, comparar a fita com um padrão de comprimento e registrar o desvio e a incerteza. Na fita longa, a tensão aplicada e a temperatura pesam mais, e os pontos se espalham por um comprimento maior.
O que preciso informar ao enviar a trena?
Informe o comprimento, o tipo, a graduação (milímetro, polegada ou as duas) e a identificação que a sua empresa usa. Se a equipe mede sempre até um certo comprimento, diga no pedido: assim os pontos cobrem o trecho que importa no seu processo.
