A calibração de peneira mede as aberturas da malha em pontos da tela e compara o tamanho médio com a abertura nominal, registrando o erro e a incerteza. É para quem faz ensaio granulométrico no controle de qualidade, na mineração, na construção, em alimentos ou em plásticos. Sua empresa recebe um certificado rastreável à RBC, explicado.
O que é a peneira granulométrica e como funciona a calibração dela
A peneira granulométrica, ou peneira de ensaio, separa partículas por tamanho, numa série de aberturas padronizadas. Calibrar a peneira é medir as aberturas da tela, comparar o tamanho médio com a abertura nominal e registrar o erro e a incerteza no certificado.
Abertura nominal é o tamanho que a peneira promete, como 500 µm ou 2 mm. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é. As peneiras de tela metálica têm requisitos técnicos e métodos de ensaio definidos na ISO 3310-1:2016, para aberturas de 125 mm a 20 µm. As peneiras de chapa metálica perfurada têm parte própria, a ISO 3310-2:2013, para furos redondos de 125 mm a 1 mm ou quadrados de 125 mm a 4 mm. Em português, a ABNT publica a ABNT NBR ISO 3310-1:2026, Peneiras de ensaio: requisitos técnicos e verificação, parte 1: peneiras de ensaio com tela de tecido metálico.
Muita gente pede para "aferir a peneira": aferição é o nome antigo da calibração. Calibrar é medir a malha como ela está, para a sua empresa decidir se a peneira segue no ensaio.

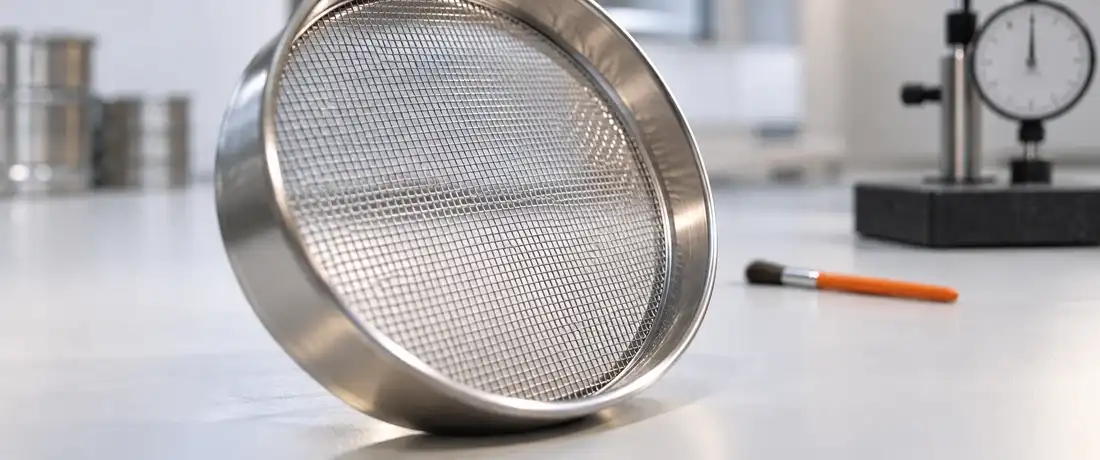

Peneira de malha quadrada (tela de fios)
Tela de fios de aço inoxidável ou bronze fosforoso, trançados em quadrado, presa numa armação de aço inoxidável, latão ou alumínio. É a mais usada no laboratório. Na calibração, medimos aberturas em vários pontos, porque o trançado não é idêntico de ponta a ponta.
Peneira de chapa perfurada (furo redondo)
Em vez de fios, uma chapa com furos redondos, comum nas aberturas maiores, em agregados e mineração. Na calibração, o que se mede é o diâmetro dos furos distribuídos pela chapa, e o resultado é o tamanho médio deles.
Peneira de abertura retangular
Tela ou chapa com aberturas alongadas, usada quando o formato da partícula pede esse corte. Na calibração, cada abertura tem largura e comprimento, e as medidas que entram no resultado seguem o uso informado no pedido.
Calibramos esses três tipos nas faixas mais usadas na indústria; a abertura e o diâmetro da sua peneira são confirmados no orçamento quando saem do comum. Os padrões de referência da Técnica Metrologia no dimensional incluem blocos-padrão de 0 a 570 mm, goniômetro padrão de 0° a 360° (resolução de 5'), escala graduada padrão de 0 a 1.000 mm e paquímetro padrão de 0 a 150 mm. Para o resto do parque, veja os outros instrumentos de dimensional que calibramos.

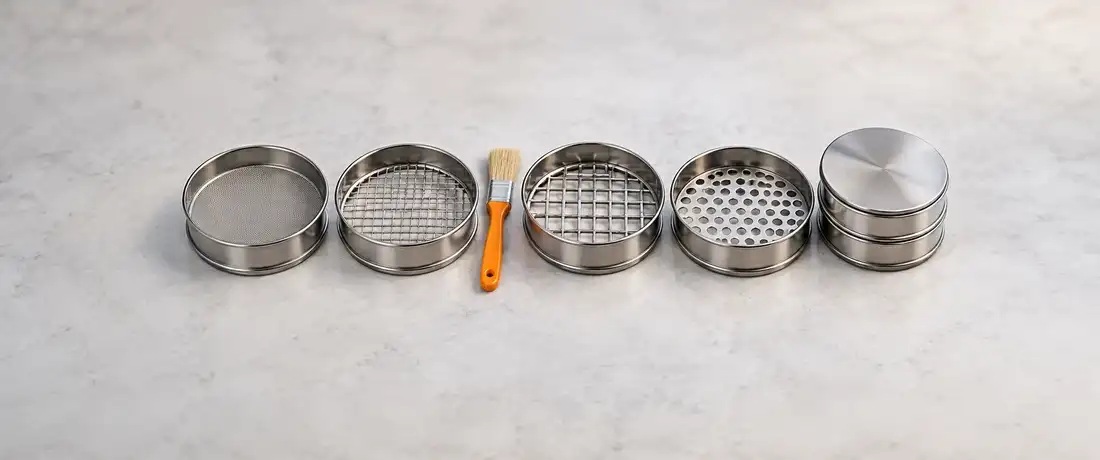

Quando a sua empresa precisa calibrar a peneira
Calibre a peneira sempre que a sua empresa precisar provar que a abertura da malha é a que o ensaio pressupõe: quando a tela muda, quando o resultado muda ou quando o plano marca a data.
A tela mostra desgaste, rasgo ou fio solto
Fio afastado ou tela gasta abre caminho para partícula maior passar. Antes de confiar no próximo ensaio, a calibração mede as aberturas e mostra quanto a malha mudou.
O ensaio mudou sem a amostra mudar
Quando a curva granulométrica de um material conhecido se desloca, a dúvida recai sobre a peneira. A calibração mede as aberturas e separa o efeito da peneira do efeito do material.
O intervalo está vencendo no plano de calibração
O plano de calibração da sua empresa marca a data de cada peneira. Calibrar antes dessa data mantém a série liberada e evita que o ensaio do próximo lote espere pelo certificado.
A auditoria está marcada
O auditor pede o certificado dos instrumentos que afetam o resultado do ensaio. Calibrar com antecedência dá tempo de ler cada peneira, registrar a decisão de uso e trocar a tela, se preciso.
Uma peneira nova entra na série
A peneira nova chega sem histórico na sua empresa e vai dividir o ensaio com peneiras antigas. A calibração registra de onde ela parte e deixa a série inteira comparável.
A peneira decide se o lote atende à especificação
Se a faixa granulométrica do produto tem limite contratado, a abertura real da peneira entra na decisão. A calibração diz quanto ela se afasta da nominal, para a qualidade fazer a conta.
Quando outro caminho resolve melhor
Às vezes a dúvida não é a peneira.
A dúvida é o ensaio granulométrico, não a peneira?
Se a pergunta é como montar a série, quanto de amostra usar ou como ler a curva, o assunto é o ensaio; o guia sobre peneira para ensaio granulométrico explica o que a calibração verifica.
Precisa medir a espessura de um fio ou de uma lâmina?
Espessura se mede com micrômetro; veja como funciona a calibração de micrômetro.
Como funciona a calibração da peneira na Técnica Metrologia
Cada etapa existe para que o tamanho registrado seja o da malha da sua peneira, e não o da sujeira presa nela. O prazo é combinado no orçamento.
Orçamento a partir das aberturas e do diâmetro
Primeiro entendemos quantas peneiras são, quais aberturas nominais e qual o diâmetro da armação, porque é isso que define o trabalho de medição. Com a lista, o orçamento define os pontos e se a calibração acontece no laboratório ou na sua empresa.

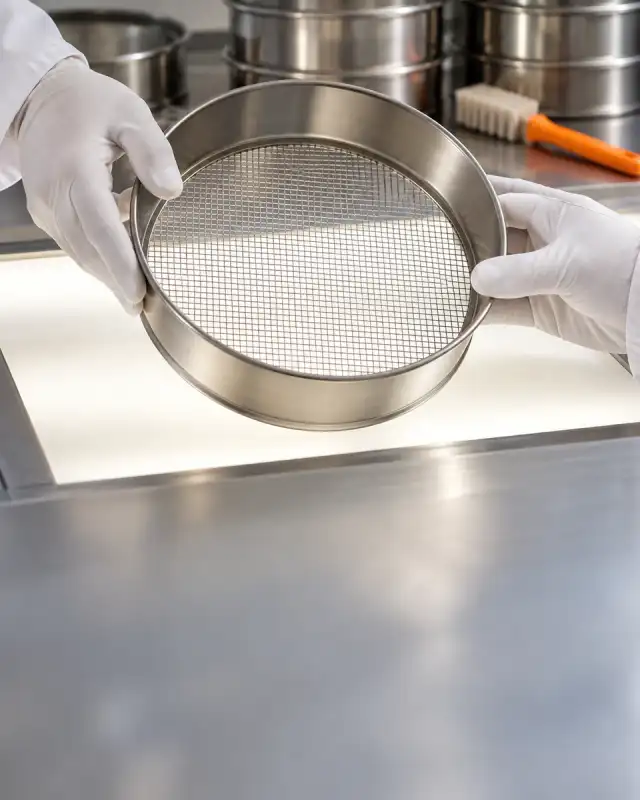

Inspeção da tela e da armação
Conferimos a tela contra a luz e a armação ao redor: rasgos, fios soltos, deformações e a fixação da tela. Um defeito visível muda o resultado do ensaio, por isso ele é apontado antes de qualquer medição.
Limpeza e identificação de cada peneira
Limpamos a tela sem forçar os fios e conferimos a identificação: código da peneira e abertura nominal. Com a identificação certa, cada resultado do certificado fica ligado à peneira que a sua equipe usa no ensaio.
Medição das aberturas em pontos da tela
Medimos as aberturas em pontos distribuídos pela tela, com imagem ampliada em sistema óptico calibrado. Vários pontos mostram se a malha é uniforme ou se há regiões mais abertas, algo que uma abertura só esconderia.
Cálculo do tamanho médio, do erro e da incerteza
Com as medições, calculamos o tamanho médio das aberturas, em µm, e o erro frente à abertura nominal. Junto vem a incerteza, que reúne as fontes de dúvida, como o sistema de medição, a resolução e a variação entre aberturas.
Emissão do certificado e devolução das peneiras
Emitimos o certificado de calibração com o resultado de cada peneira e a rastreabilidade dos padrões. A entrega das peneiras e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
Tem a série inteira para calibrar? Você pode enviar a lista das peneiras, e montamos um orçamento de calibração só.

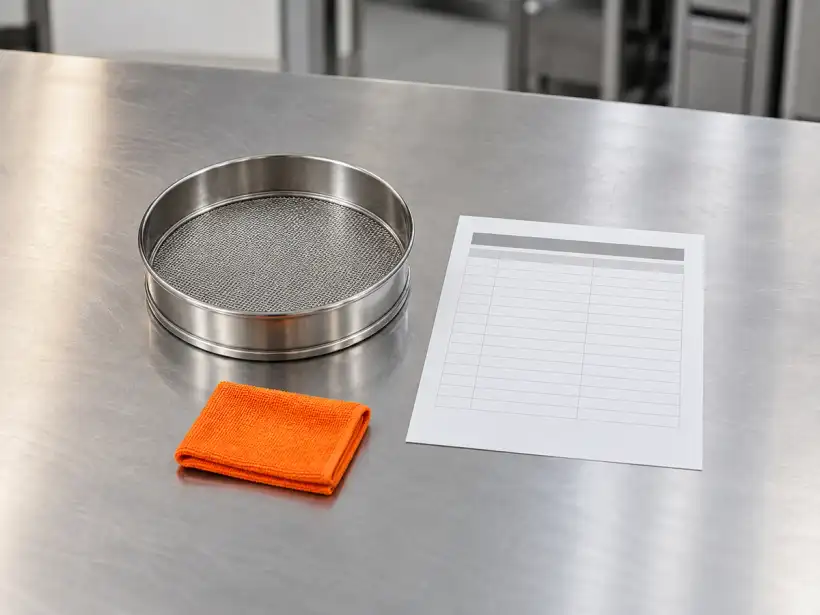

O que o certificado de calibração de peneira entrega
O certificado mostra o tamanho médio das aberturas de cada peneira, o erro frente à nominal e a incerteza, com a rastreabilidade metrológica comprovada: uma corrente sem elos soltos entre a sua medida e as unidades de referência. A sua peneira é medida com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação de cada peneira (código, abertura nominal e diâmetro da armação)
- Data da calibração
- Quantidade de aberturas medidas e pontos da tela
- Tamanho médio das aberturas, em µm
- Erro frente à abertura nominal e incerteza de medição
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa depois da calibração
- A decisão de uso: sua empresa decide se a peneira segue no ensaio, pelo critério de aceitação do método que segue.
- A troca da tela ou da peneira: quando o erro passa do limite, sua empresa decide se a peneira vai para ensaios menos exigentes ou é trocada.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação visual da tela: feita pela sua equipe antes dos ensaios, contra a luz, em busca de rasgo, fio solto ou entupimento.
Exemplo: como ler uma peneira do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Abertura nominal | Tamanho médio medido | Erro |
|---|---|---|
| 500 µm | 506 µm | +6 µm |
A peneira de 500 µm mostrou aberturas com tamanho médio de 506 µm: em média, a malha está 6 milésimos de milímetro mais aberta que a nominal. No certificado, a incerteza vem ao lado do erro. Sua empresa soma erro e incerteza e compara o total com o limite que adota no ensaio, que pode vir da norma do método ou do seu cliente.
Calibração, verificação visual da tela e troca da peneira
A calibração mede a malha, a verificação visual acompanha a tela entre calibrações, e a troca é a decisão quando a peneira sai do limite ou se danifica.
Deslize para ver as outras colunas
| Critério | Verificação visual da tela | Troca da peneira ou da tela | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Olhar a tela contra a luz em busca de rasgo, fio solto, deformação ou entupimento | Substituição da tela ou da peneira quando a malha sai do limite ou se danifica | Medição das aberturas, com tamanho médio, erro e incerteza registrados |
| Quem faz | A sua equipe, antes dos ensaios e entre calibrações | A sua empresa decide e providencia, a partir do certificado | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Não | Sim: entra tela ou peneira nova | Não |
| Gera certificado? | Gera registro interno, se a sua empresa anotar | Não; a peneira nova ou com tela nova é calibrada antes do ensaio | Sim, o certificado de calibração |
| Quando fazer | Antes de cada ensaio ou na frequência que a sua empresa definir | Quando o resultado fica fora do critério ou a tela se danifica | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a peneira é inspecionada no uso | Que a peneira fora do limite saiu do ensaio | A abertura medida, com incerteza e rastreabilidade metrológica à RBC |
Qual delas responde ao que o auditor pede
Na auditoria, o documento que comprova a abertura da malha é o certificado de calibração; a verificação visual e o registro da troca completam a história de cada peneira.
Critério de aceitação e intervalo de calibração da peneira
Quem decide se a peneira segue no ensaio e quando ela volta à calibração é a sua empresa; o certificado traz os números para essa decisão.
Quem define se a peneira serve para o ensaio
O critério de aceitação é a maior diferença entre o tamanho médio e a abertura nominal que a sua empresa aceita, definida pelo método de ensaio que ela segue ou pela exigência do cliente. Quem fixa esse limite é a qualidade.
Some o erro e a incerteza e compare com o limite. Dentro, a peneira segue no ensaio; fora, ela pode ir para usos menos exigentes ou ter a tela trocada.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como ponto de partida, enquanto a peneira não tem histórico; quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Uma peneira que separa minério abrasivo todo dia e uma que faz poucos ensaios de farinha pedem intervalos diferentes.
Quanto custa a calibração de peneira: o que muda no orçamento
O valor da calibração de peneira depende das aberturas, do tipo de tela, do tamanho da armação, de quantas peneiras entram e de onde o serviço acontece.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Abertura nominal | Malhas finas pedem mais cuidado na medição por imagem | Uma peneira de 75 µm e uma de 4 mm |
| Tipo da tela | Malha de fios, chapa perfurada e abertura retangular têm medições diferentes | Série de malha para o laboratório e peneira de chapa para agregado |
| Diâmetro da armação | Armações maiores têm mais tela a percorrer | Uma peneira de 200 mm e uma maior, para amostras grandes |
| Quantidade e série | Uma série inteira no mesmo pedido organiza melhor o trabalho | As peneiras de um ensaio completo, da mais aberta à mais fina |
| Urgência | Uma data apertada muda a programação do laboratório | Ensaio de lote marcado para a semana seguinte |
| Local do serviço | O serviço no local da sua empresa muda a logística do trabalho | Uma série grande em uso contínuo no laboratório da fábrica |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.

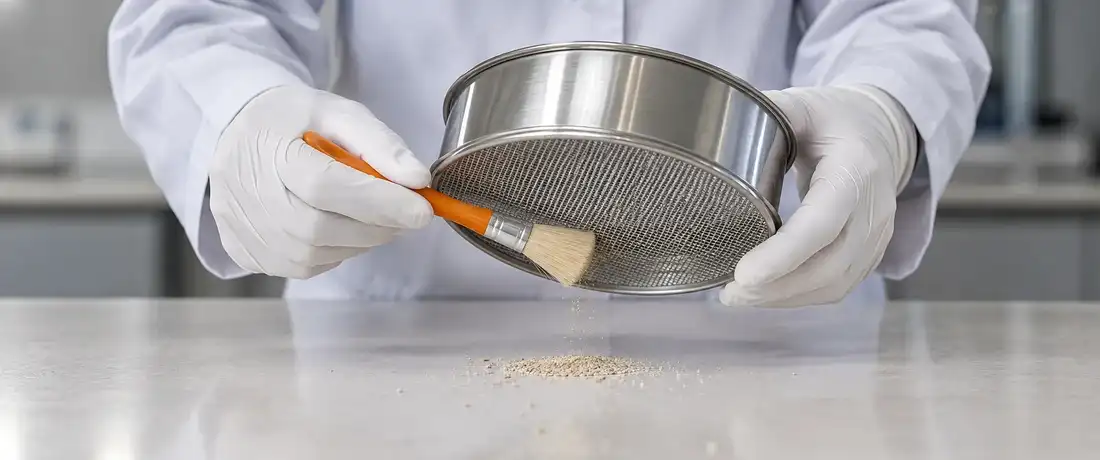

Erros comuns que distorcem o resultado com a peneira
Boa parte das malhas que saem do limite foi danificada no uso, na limpeza ou na guarda.
Desentupir a malha com objeto pontiagudo
Agulha, faca ou escova dura afastam os fios e abrem a malha.
O que fazer: solte as partículas presas com pincel macio, pelo lado de baixo da tela, sem forçar os fios.
Amostra demais na peneira
Carga acima do que a tela suporta estica os fios e deforma a malha com o tempo, além de piorar a separação.
O que fazer: siga a quantidade de amostra do método e divida a amostra em etapas.
Tela entupida de um ensaio para o outro
Partículas presas nas aberturas reduzem a área livre e mudam o resultado do ensaio seguinte.
O que fazer: limpe a tela depois de cada uso e confira contra a luz antes de montar a série.
Bater a peneira na bancada para soltar material
A pancada amassa a armação, solta a tela e deforma a malha perto da borda.
O que fazer: use o agitador ou movimentos suaves e limpe com pincel, sem impacto na armação.
Peneiras de séries misturadas sem identificação
Peneiras sem código confundem qual foi usada em cada ensaio e qual certificado vale para ela.
O que fazer: identifique cada peneira com código e abertura nominal e registre a série usada no ensaio.

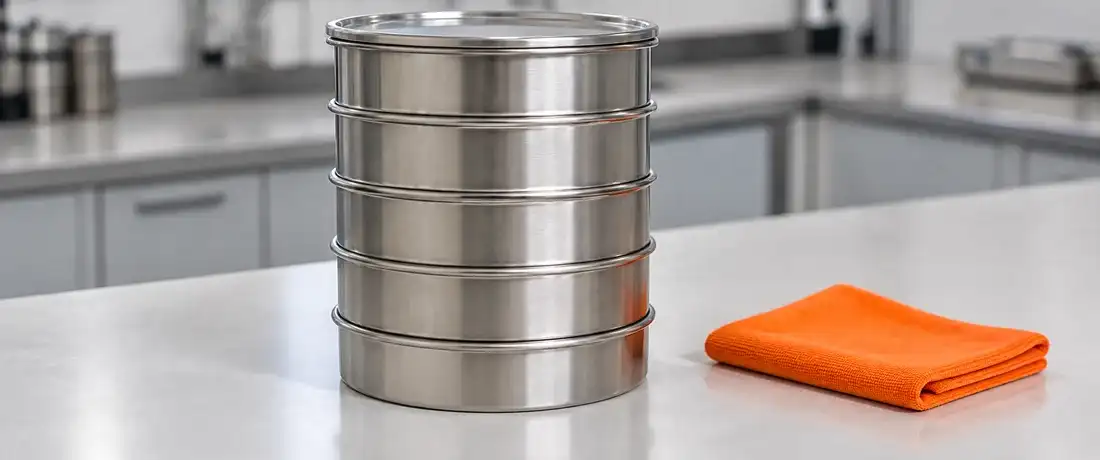

Peneira guardada úmida ou empilhada sem proteção
Umidade favorece corrosão na tela, e o peso de uma pilha desencaixada deforma a malha.
O que fazer: seque antes de guardar e empilhe as peneiras encaixadas, com tampa e fundo.
Por que calibrar a peneira com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber a abertura real de cada peneira num certificado rastreável à RBC e entender o que ela muda no seu ensaio.
Certificado rastreável à RBC, com o resultado explicado
O certificado traz o tamanho médio, o erro e a incerteza de cada peneira, e explicamos o resultado em linguagem clara, para a qualidade decidir o uso sem decifrar a tabela sozinha.
Laboratório em Franca/SP desde 2017
Desde 2017, a Técnica Metrologia calibra instrumentos de medição para indústrias e laboratórios, com laboratório próprio em Franca/SP e atendimento direto pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório: experiência com os instrumentos que o controle de qualidade e o laboratório de ensaio usam todo dia.
Os 10 instrumentos dimensionais num laboratório só
Paquímetro, micrômetro, relógio apalpador, calibre de folga, régua, escala graduada, trena, esquadro, transferidor e peneira: veja todos os instrumentos dimensionais que calibramos e mande tudo num pedido.
Cada peneira identificada no certificado
Código, abertura nominal e resultado de cada peneira da série ficam no certificado, para a sua equipe saber qual peneira entrou em cada ensaio e com que abertura real.
Nota 5,0 no Google
Os clientes da Técnica Metrologia destacam o suporte técnico ágil, a equipe atenciosa e certificados claros e bem estruturados, que deixam cada resultado fácil de conferir.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão Atendimento rápido e de excelente qualidade, profissionais competentes e muito atenciosos. Possuem uma estrutura completa para manutenção e calibração de equipamentos de medição de diversas grandezas.
Gustavo Silva
Perguntas frequentes sobre calibração de peneira
Qual é o valor da calibração de peneira?
Depende das aberturas, do tipo de tela, do diâmetro, da quantidade, da urgência e do local do serviço. Mande esses dados pelo WhatsApp, e o orçamento sai com o valor certo para a sua série.
Quanto tempo leva a calibração das peneiras?
Depende da quantidade, das aberturas, da programação do laboratório e do local, por isso o prazo é combinado no orçamento. Se há ensaio ou auditoria com data, informe no pedido.
O certificado de calibração de peneira tem validade?
O certificado não tem prazo de validade: ele mostra a malha no dia da calibração. A próxima data é definida pela sua empresa, pelo uso e pela abrasão do material peneirado.
O certificado é RBC?
O certificado de calibração de peneira da Técnica Metrologia traz rastreabilidade metrológica à RBC, com o tamanho médio, o erro e a incerteza de cada peneira e o método explicado. Para entender os termos, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
O auditor da ISO 9001 costuma conferir se os instrumentos que afetam o produto estão calibrados, com rastreabilidade e dentro do intervalo definido. O certificado, junto com o registro da sua análise frente ao critério de aceitação, é o que você apresenta; a avaliação final é do auditor.
Calibração e aferição de peneira são a mesma coisa?
Na prática, sim: "aferir a peneira" é o jeito antigo de pedir a calibração. O nome técnico é calibração, que mede as aberturas e registra o erro com a incerteza.
Peneira de malha e de chapa perfurada se calibram do mesmo jeito?
O princípio é o mesmo: medir as aberturas em pontos distribuídos e calcular o tamanho médio. Na malha de fios, mede-se o espaço entre fios; na chapa perfurada, o diâmetro dos furos.
Preciso calibrar a série inteira de peneiras?
Se o ensaio usa a série inteira, cada peneira influencia o resultado, e vale calibrar todas. Peneiras que não entram em nenhum ensaio podem ficar de fora, identificadas como fora de uso.
A tela rasgou: a calibração resolve?
A calibração mede a malha como ela está, e o rasgo já aparece na inspeção. Com a tela danificada, o caminho costuma ser trocar a tela ou a peneira e calibrar a nova antes do próximo ensaio.
O que preciso informar ao enviar as peneiras?
Informe a quantidade, o código e a abertura nominal de cada peneira, o diâmetro da armação e o tipo de tela. Se o método ou o seu cliente pede tolerância de abertura, diga no pedido.
