Calibração de pressão: manômetros, transmissores e pressostatos
O auditor vai pedir os certificados e a linha não pode parar? Na calibração de pressão, manômetros, transmissores, pressostatos e malhas entram numa lista só, com certificado rastreável à RBC.
A calibração de pressão compara manômetros, vacuômetros, transmissores, pressostatos, controladores e malhas com padrões de referência e registra o erro e a incerteza de cada ponto num certificado rastreável à RBC. É para a indústria, a manutenção e as utilidades. Sua empresa reúne pressão e vazão num pedido só e decide o uso de cada instrumento com números claros.
Pressão e vazão
Instrumentos de pressão e vazão que calibramos
São oito instrumentos, do manômetro do compressor ao rotâmetro que mede a vazão da linha, e cada um tem a sua página.
Calibração de manômetro
Mostra a pressão de gases e líquidos em compressores, bombas, caldeiras, reatores e linhas de processo.
Ver como calibramos o manômetroCalibração de manovacuômetro
Lê vácuo e pressão positiva na mesma escala, com uma faixa negativa e outra positiva no mostrador.
Conhecer a calibração de manovacuômetroCalibração de vacuômetro
Mede o vácuo em bombas, autoclaves e estufas a vácuo, na secagem, na refrigeração e na embalagem.
Ver a calibração do vacuômetroCalibração de transmissor de pressão
Converte a pressão em sinal de 4–20 mA, 0–10 V ou digital e manda a leitura ao CLP ou ao supervisório.
Ver como calibramos o transmissorCalibração de pressostato
Liga ou desliga um circuito no ponto de atuação ajustado e volta no ponto de retorno da pressão.
Conhecer a calibração de pressostatoCalibração de controlador de pressão
Mede a pressão e a mantém no valor programado, com sensor, controle eletrônico PID e válvulas.
Ver a calibração do controlador de pressãoCalibração de malha de pressão
Sensor ou transmissor, controlador ou indicador e válvula: o conjunto que mede e controla a pressão.
Ver como calibramos a malha de pressãoCalibração de rotâmetro
Indica a vazão de gases ou líquidos pela altura de um flutuador dentro de um tubo cônico graduado.
Conhecer a calibração de rotâmetro

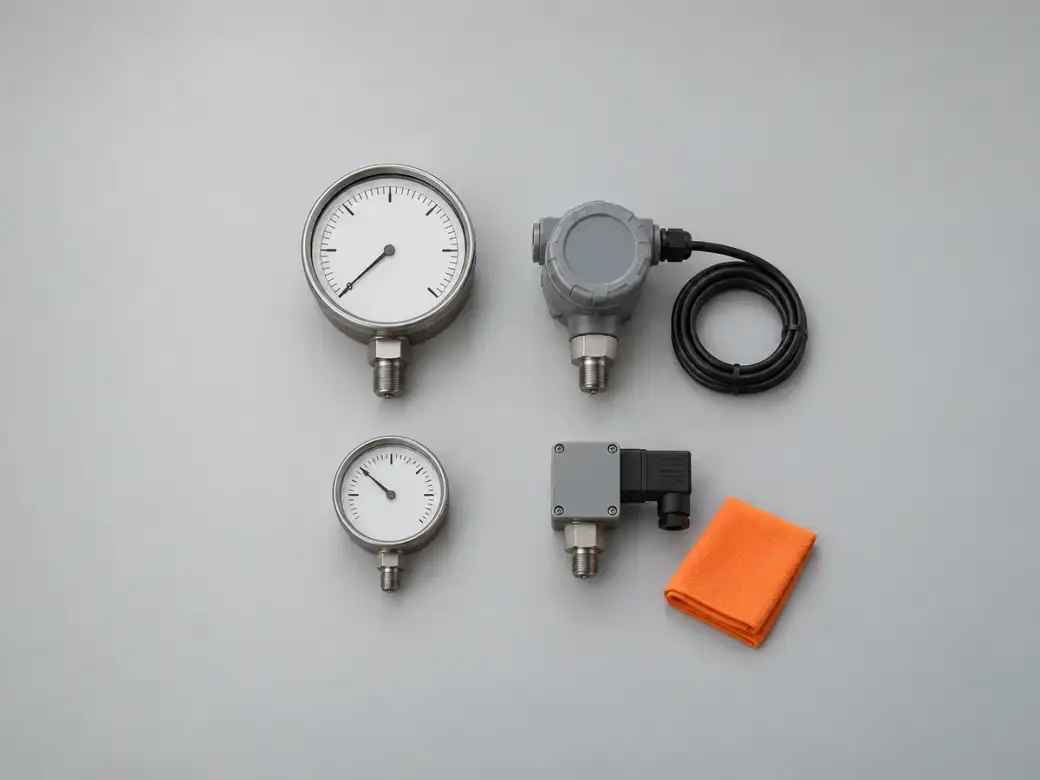

Como escolher a calibração certa para cada instrumento de pressão
A calibração de instrumentos de pressão muda conforme o que cada um entrega: leitura no mostrador, sinal elétrico, contato que atua ou vazão.
Deslize para ver as outras colunas
| Instrumento | Para quem é | Quando indicar | O que o certificado entrega | Página |
|---|---|---|---|---|
| Manômetro | Manutenção, utilidades e produção | Leitura local em compressor, bomba ou caldeira | Erro e incerteza nos pontos, subindo e descendo | Ver a calibração |
| Manovacuômetro | Processos que passam do vácuo à pressão | Linha que trabalha abaixo e acima da atmosférica | Erro nos pontos de vácuo e nos de pressão | Ver a calibração |
| Vacuômetro | Secagem, refrigeração, embalagem e autoclave | Processo que depende do nível de vácuo | Erro e incerteza nos pontos de vácuo | Ver a calibração |
| Transmissor de pressão | Automação e instrumentação | Pressão lida pelo CLP ou pelo supervisório | Sinal de saída comparado à pressão aplicada | Ver a calibração |
| Pressostato | Manutenção e segurança de máquinas | Alarme, partida ou desligamento por pressão | Pontos de atuação e de retorno e o diferencial | Ver a calibração |
| Controlador de pressão | Processos com pressão programada | Equipamento que mantém a pressão no set point | Erro de indicação nos pontos de controle | Ver a calibração |
| Malha de pressão | Linhas que não podem parar | Medição e controle instalados no processo | Erro do conjunto, do sensor à indicação | Ver a calibração |
| Rotâmetro | Dosagem de gases e líquidos | Controle de vazão na linha ou no ensaio | Erro de indicação da vazão em pontos da escala | Ver a calibração |

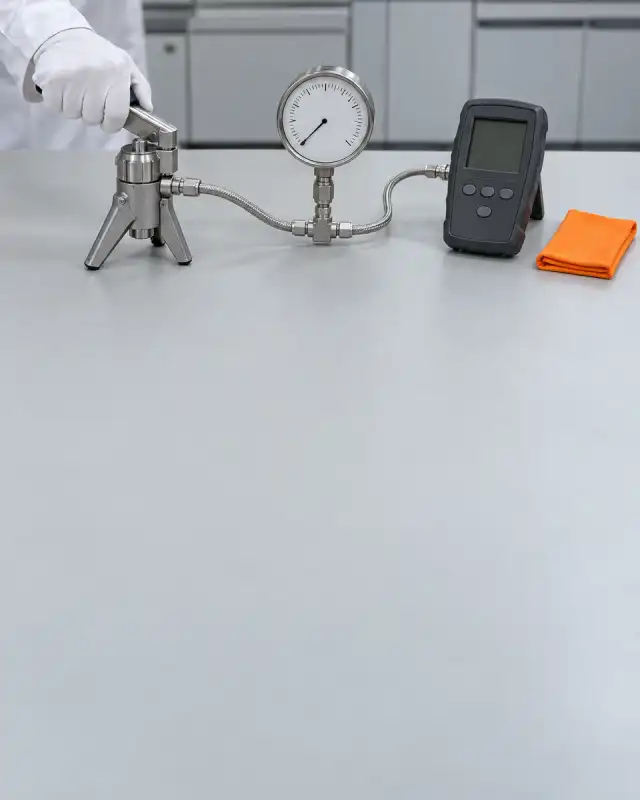

Como a Técnica Metrologia faz a calibração de pressão
Cada instrumento da sua empresa é comparado com os padrões de referência da Técnica Metrologia: um calibrador de pressão padrão de -12 a 10.000 psi (cerca de -0,8 a 700 bar), uma bomba de pressão padrão de -0,5 a 800 bar e, no rotâmetro, um padrão de vazão. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI). A faixa do seu instrumento é confirmada no orçamento.
A lista de pressão e vazão
Você manda a lista de tudo o que mede pressão e vazão, com a faixa em que cada instrumento trabalha. Os que ficam instalados na linha entram junto, marcados como tal.
Orçamento e programação
Montamos um orçamento de calibração único e combinamos a programação com a rotina da sua produção. O prazo é combinado no orçamento, com a data da auditoria em vista.
No laboratório ou na linha
A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia, no caso de instrumentos instalados na linha e de malhas. Consulte a disponibilidade de acordo com o tipo de calibração. Cada instrumento é identificado antes de medir.
Pontos subindo e descendo
Cada instrumento é comparado com o padrão nos pontos combinados, com a pressão aplicada subindo e descendo pela faixa. No transmissor, a comparação é feita com o sinal de saída.
Certificado de cada instrumento, explicado
Emitimos o certificado de calibração de cada instrumento, com os resultados ponto a ponto. Se a sua equipe tiver dúvida na leitura, explicamos o que cada número significa para o processo.
O próximo vencimento no plano
A sua empresa registra a decisão de uso e marca a próxima calibração no plano, já pensando na janela de parada da linha.
Por que calibrar instrumentos de pressão com a Técnica Metrologia
O ganho é resolver pressão e vazão com um laboratório que explica o que cada certificado mostra.
Erro e incerteza de cada ponto, subindo e descendo
O certificado rastreável à RBC traz o erro e a incerteza de cada ponto nos dois sentidos. Explicamos a leitura em linguagem clara, para a sua equipe decidir o uso.
Os 8 instrumentos de pressão e vazão num pedido só
Do manômetro ao rotâmetro, os oito instrumentos entram no mesmo pedido e no mesmo orçamento, com um laboratório só cuidando da pressão e da vazão do parque.
Laboratório em Franca/SP desde 2017
Desde 2017, o laboratório em Franca/SP calibra instrumentos de pressão de indústrias da região, da manutenção de compressores às linhas de processo.
Mais de 150 clientes e mais de 100 mil calibrações
Mais de 150 clientes e mais de 100 mil calibrações desde 2017, segundo os registros do laboratório, com a pressão ao lado das outras grandezas do parque.
Ajuste nos instrumentos que permitem
Quando o erro passa do seu critério, fazemos o ajuste nos instrumentos que permitem, como serviço separado da calibração, combinado no orçamento.
Nota 5,0 no Google
Nas avaliações, os clientes destacam a equipe atenciosa, os prazos cumpridos e os resultados em que confiam na hora da auditoria.

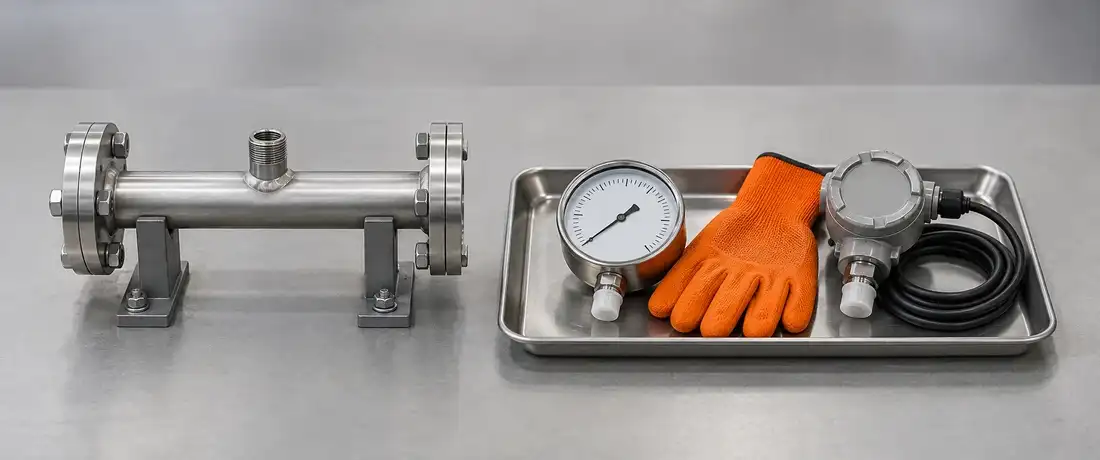

Instrumentos de pressão instalados na linha: o que separar antes da calibração
Quem marca na lista o que fica instalado e o que pode sair da linha deixa o orçamento pronto para a programação certa.
O que vai na lista de pressão e vazão
- Identificação ou tag, igual à do cadastro e do fluxograma da linha.
- Faixa e unidade, como 0 a 10 bar no manômetro ou -1 a 0 bar no vacuômetro.
- Conexão e fluido: rosca ou flange; gás, vapor, água ou óleo.
- Instalado ou removível: o que pode sair da linha e o que fica no lugar.
O que a sua empresa decide antes
- Critério de aceitação de cada instrumento, a partir da tolerância do processo.
- Pontos que importam ao processo, como o ponto de atuação do pressostato e o set point do controlador.
- Janela de parada, para a programação combinada no orçamento caber na rotina da produção.
O que conferir quando o certificado chega
- Pontos nos dois sentidos, com a pressão subindo e descendo.
- No transmissor, o sinal de saída de cada ponto, em mA ou V.
- Erro mais incerteza frente ao critério, com a decisão de uso registrada.
Calibração de pressão em Franca, Ribeirão Preto e região
Atendemos Franca, onde ficam a sede e os laboratórios, Ribeirão Preto e a região, além de Santos, São Paulo e o ABC; os detalhes estão na calibração em Franca e na calibração em Ribeirão Preto. No local da sua empresa, calibramos pressão, temperatura, balanças e físico-química, sob avaliação prévia, em Franca, Batatais, Cravinhos, Jardinópolis, Ribeirão Preto, São Paulo e Santos; veja a calibração no local da sua empresa. Consulte a disponibilidade de acordo com o tipo de calibração.
Avaliações de clientes da Técnica Metrologia no Google
Estes são trechos que os clientes deixaram no perfil da Técnica Metrologia no Google.
Atendimento excelente e equipe muito atenciosa! Fiz calibração de instrumentos e o serviço foi rápido, com certificado rastreável e dentro das normas. A TÉCNICA Metrologia é referência em Franca e região — recomendo sem hesitar.
Paulo Soares Melhor Laboratorio de Calibração Rastreável a RBC, com profissionais sérios e comprometidos com os seus clientes. Saímos muito satisfeitos
Felipe Emanuel Martins Gama
Perguntas frequentes sobre calibração de pressão
Quais instrumentos entram na calibração de pressão?
Na Técnica Metrologia, a calibração de pressão cobre manômetro, manovacuômetro, vacuômetro, transmissor, pressostato, controlador e malha de pressão, e a calibração de vazão entra com o rotâmetro. O ponto de partida costuma ser a calibração de manômetro.
Manômetro, transmissor ou pressostato: o que muda na calibração?
No manômetro, compara-se a leitura do ponteiro ou do visor; no transmissor, o sinal de saída para cada pressão aplicada; no pressostato, a pressão em que o contato atua e a pressão em que volta. O guia sobre a diferença entre manômetro, transmissor e pressostato detalha cada caso.
Vocês calibram instrumentos instalados na linha?
Sim, sob avaliação prévia: instrumentos instalados e malhas podem ser calibrados no local da sua empresa. Na calibração de malha de pressão, o conjunto é conferido do sensor à indicação.
A calibração de pressão inclui vácuo?
Inclui. A calibração de vacuômetro cobre o instrumento que mede só abaixo da pressão atmosférica, e a calibração de manovacuômetro, o que mede vácuo e pressão positiva na mesma escala; os dois recebem pontos na faixa negativa.
Por que o rotâmetro, que mede vazão, está neste grupo?
Porque ele trabalha nas mesmas linhas de gases e líquidos e costuma entrar no mesmo plano da manutenção. A grandeza é outra, a vazão, e a calibração de rotâmetro usa padrão de vazão.
Que sinais pedem a calibração do manômetro antes do vencimento?
Ponteiro que não volta ao zero sem pressão, mostrador danificado, batida ou pressão acima da escala pedem calibração antes da data do plano. O guia sobre quando calibrar manômetro reúne os sinais e o intervalo recomendado.
O que a NR-13 tem a ver com o manômetro?
Caldeiras e vasos de pressão têm manômetros, e quem cuida dessas instalações costuma ouvir falar da NR-13 junto com a calibração. O guia sobre o manômetro na NR-13 reúne o que a norma pede.
Em que unidade a calibração de pressão é feita?
Os pontos seguem a faixa e a unidade da escala do instrumento, como bar, psi, kPa ou cmHg no vácuo. Informe a unidade na lista, e os pontos são definidos no orçamento conforme a faixa que a sua empresa usa.
Vocês calibram outras grandezas no mesmo pedido?
Sim. A mesma lista pode trazer termômetros e sensores, na calibração de temperatura, e balanças, na calibração de massa. O panorama completo está em calibração de instrumentos.
Como manter os vencimentos de pressão em dia?
Com um plano de calibração que registra a data de cada instrumento e o intervalo que a sua empresa definiu. Para quem tem mais de 50 calibrações por ano, o contrato de calibrações deixa a gestão metrológica com a Técnica Metrologia.
Mande a lista de pressão e vazão e receba o orçamento de calibração
Diga quais instrumentos são, em que faixa trabalham e quais ficam na linha, e montamos um orçamento de calibração só.
Você sai sabendo:
- quanto custa calibrar a lista inteira;
- quais instrumentos podem ser calibrados no local, sob avaliação prévia;
- como a programação se encaixa na janela de parada e na auditoria.
