A calibração de escala graduada compara as divisões principais da escala com uma escala padrão e registra o desvio e a incerteza em pontos escolhidos ao longo do comprimento. Ela serve a quem usa a escala na inspeção dimensional, no ajuste de máquinas e no controle de qualidade, avulsa ou fixada num dispositivo. Sua empresa recebe um certificado rastreável à RBC, com o resultado explicado.
O que é a calibração de escala graduada, que muita gente chama de aferição
Calibrar a escala graduada é medir a posição das divisões frente a uma referência de comprimento e anotar o desvio de cada ponto escolhido. Esse desvio, com a incerteza de medição, a faixa de dúvida que acompanha todo resultado, vai para o certificado de calibração.
A escala graduada é uma régua metálica rígida, de aço inoxidável ou alumínio anodizado, com divisões uniformes em milímetro ou polegada. A menor divisão costuma ficar entre 0,5 mm e 1 mm, e a gravação é em baixo-relevo ou fotogravada. Os comprimentos mais comuns vão de 150 a 1.000 mm.
O que a diferencia da régua de bancada é o uso: a escala costuma servir de referência fixa, na inspeção dimensional e em máquinas e dispositivos. Quem pede para "aferir a escala" está pedindo a calibração, e o resultado orienta a sua empresa a usar, reservar ou trocar a escala.
Escala graduada avulsa de inspeção
Fica na mesa de inspeção ou no laboratório da qualidade e serve para conferir comprimentos, posições e gabaritos. Na calibração, a escala é apoiada sobre superfície plana, e as divisões principais são comparadas com o padrão ao longo de todo o comprimento.
Escala fixada em máquina ou dispositivo
Está presa a uma guia, a um batente ou a um dispositivo de corte e de posicionamento, e a máquina é regulada por ela. Na calibração, além das divisões, importa o alinhamento da escala com o movimento que ela mede, porque uma escala torta mede errado mesmo com traços perfeitos.
Escala com menor divisão de 0,5 mm
A divisão de meio milímetro permite leituras mais finas, mas os traços ficam mais próximos e mais difíceis de distinguir a olho nu. Na calibração, cada ponto é lido com apoio óptico, e a resolução da leitura entra na conta da incerteza.
Calibramos escalas graduadas avulsas e fixadas nos comprimentos mais usados na indústria. Entre os padrões de referência da Técnica Metrologia está uma escala graduada padrão de 0 a 1.000 mm; quando a sua escala é mais longa ou fora do comum, o comprimento é confirmado no orçamento. Para o parque inteiro, veja os outros instrumentos de dimensional que calibramos no mesmo laboratório.

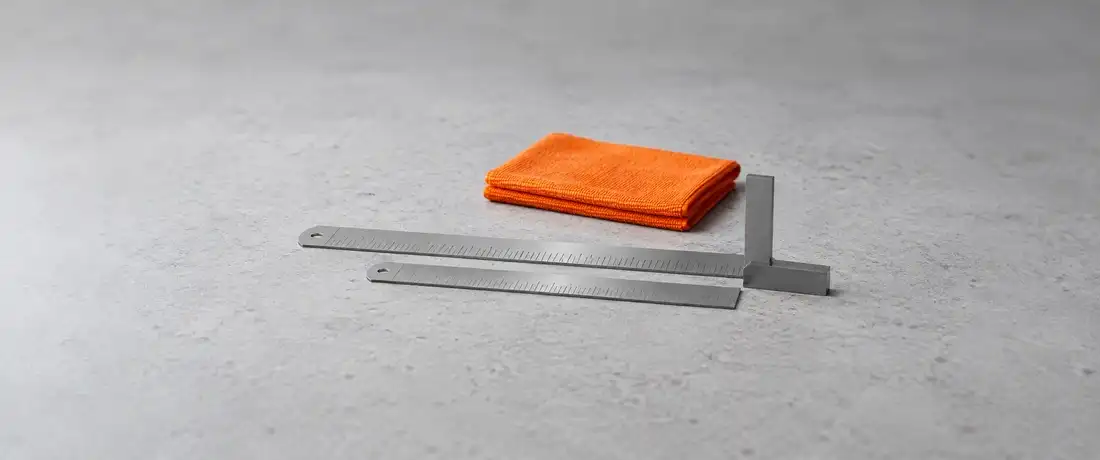

Quando a sua empresa precisa calibrar a escala graduada
Calibre a escala graduada sempre que a regulagem de uma máquina ou a liberação de uma peça depender da leitura dela. Na prática, essa hora chega antes da auditoria, depois de uma mudança na máquina e quando as divisões perdem a nitidez.
A auditoria está marcada
O auditor confere se as referências usadas para regular máquinas e inspecionar peças estão calibradas. Calibrar a escala com antecedência dá tempo de ler o certificado e decidir o uso antes de a auditoria começar.
A máquina foi montada, movida ou reformada
Quando a máquina muda de lugar ou passa por reforma, a escala fixada nela pode ser retirada, dobrada ou remontada fora do eixo. Calibrar depois da mudança confirma se a regulagem continua confiável.
As marcações apagaram ou riscaram
Óleo, cavaco e limpeza com abrasivo apagam as divisões, principalmente nas escalas fixadas. Uma divisão confundida desloca a regulagem inteira. A calibração começa pela legibilidade e diz se a escala ainda pode ser lida com segurança.
A escala de inspeção é nova
A escala nova chega sem histórico na sua empresa, e o valor gravado nela ainda não foi conferido contra uma referência rastreável. Calibrar antes do primeiro uso dá o ponto de partida do histórico do instrumento.
O intervalo vence no plano de calibração
Cada escala, inclusive a fixada na máquina, tem a data da próxima calibração no plano da sua empresa. Calibrar antes do vencimento evita que a máquina seja regulada por uma referência sem certificado.
O cliente pediu o certificado
Em auditorias de fornecedor, o seu cliente pode pedir o certificado das referências usadas na inspeção e no ajuste das máquinas que fazem o produto dele. Com a escala calibrada, você apresenta o desvio de cada ponto.
Quando outro caminho resolve melhor
A escala graduada é referência de comprimento; quando o uso pede outra coisa, o instrumento muda.
O uso é de régua comum na bancada?
Para medir e marcar no dia a dia da montagem, sem função de referência fixa, a régua de bancada resolve. Veja a calibração de régua.
A medida pede resolução fina?
Se a peça tem tolerância de décimos ou centésimos de milímetro, a leitura de uma escala não chega lá. O instrumento certo é o paquímetro; veja a calibração de paquímetro.
Como funciona a calibração da escala graduada na Técnica Metrologia
Numa escala que serve de referência, o desvio de cada divisão passa para tudo o que for regulado por ela. Cada etapa existe para que o certificado traga esse desvio com precisão. O prazo é combinado no orçamento.
Orçamento pelo comprimento e pelo uso da escala
Começamos entendendo quantas escalas são, de que comprimento e se ficam avulsas ou fixadas em máquinas e dispositivos. Com isso, o orçamento define os pontos, o prazo e se a calibração acontece no laboratório ou no local da sua empresa.
Inspeção da integridade e do alinhamento dos traços
Conferimos se a escala está íntegra, sem dobras, amassados ou corrosão, e se as divisões estão legíveis e alinhadas entre si. Na escala fixada, observamos também a fixação, porque uma base frouxa desloca a escala durante o uso.
Limpeza e escolha dos pontos ao longo da escala
Limpamos as divisões para tirar óleo e resíduos que escondem os traços. Depois definimos os pontos de medição distribuídos pelo comprimento, por exemplo um ponto a cada 50 mm, conforme o combinado no orçamento e o trecho que a sua empresa mais usa.

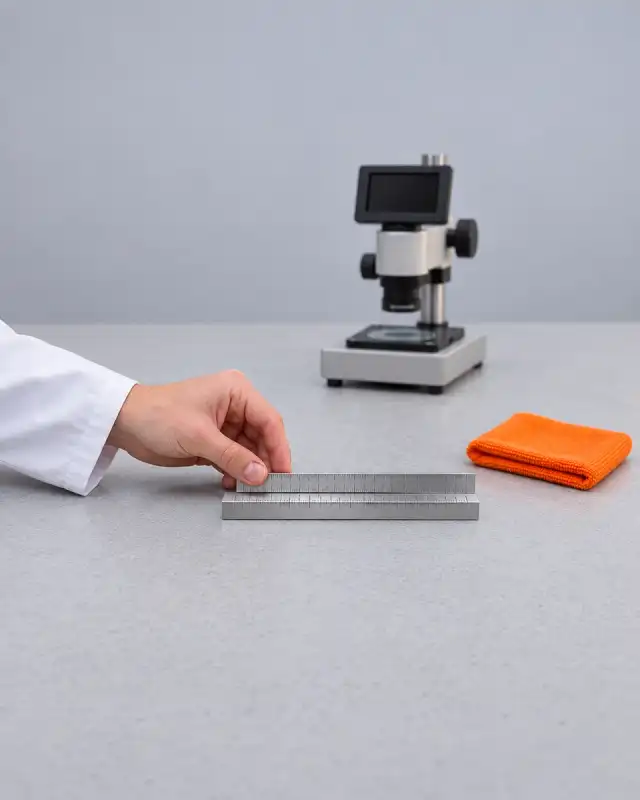

Comparação das divisões com a escala graduada padrão
Comparamos as divisões principais da escala com a escala graduada padrão, ponto a ponto, com apoio óptico para ler os traços com segurança. A sequência de pontos mostra se o desvio fica estável ou se acumula ao longo do comprimento.
Desvio de cada ponto e incerteza
Em cada ponto, calculamos o desvio: a diferença entre a posição medida da divisão e o valor nominal. A incerteza reúne a referência, a leitura dos traços, o alinhamento entre as escalas e a temperatura.
Certificado e devolução
Emitimos o certificado de calibração com o desvio de cada ponto e a rastreabilidade dos padrões. A entrega da escala e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que surgir dúvida.
Tem trenas, esquadros e réguas para calibrar junto? Você pode enviar a lista com a escala graduada, e o orçamento de calibração sai num pedido só.

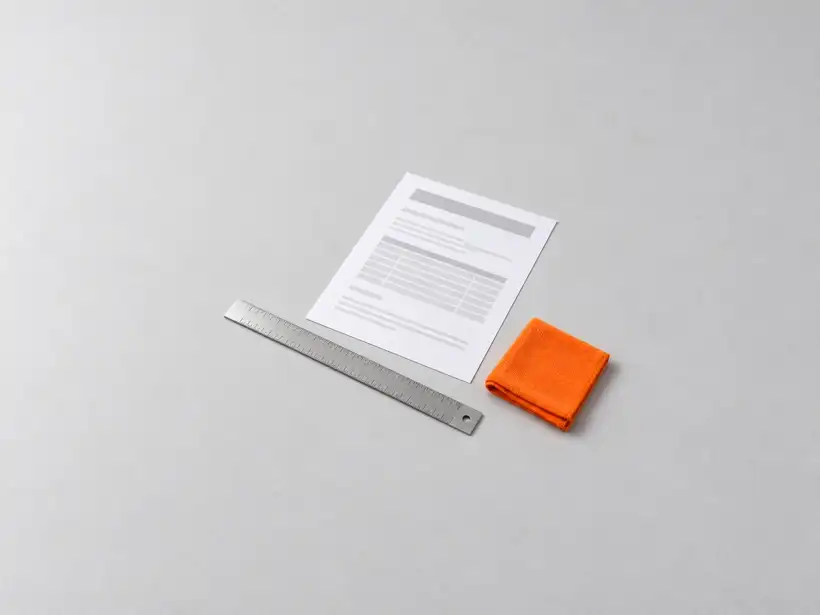

O que o certificado de calibração de escala graduada entrega
O certificado mostra o desvio das divisões em cada ponto medido e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a divisão da sua escala e o metro. A sua escala é comparada com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação da escala, do comprimento e da menor divisão
- Data da calibração
- Pontos medidos ao longo do comprimento
- Valor nominal e posição medida de cada divisão
- Desvio e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa
- A decisão de uso: sua empresa decide se a escala segue como referência, pelo critério de aceitação do processo.
- A troca da escala: quando o desvio passa do critério, a escala é substituída ou reservada para uso menos exigente.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: a sua equipe confere alguns pontos da escala entre calibrações e registra o resultado.
Exemplo: como ler dois pontos do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Valor nominal | Posição medida | Desvio |
|---|---|---|
| 50 mm | 50,05 mm | +0,05 mm |
| 500 mm | 500,20 mm | +0,20 mm |
No ponto de 50 mm, a divisão está 0,05 mm além do valor nominal; no de 500 mm, 0,20 mm além. O desvio cresce ao longo da escala, sinal de que ela está um pouco "comprida". A incerteza vem no certificado, ao lado do desvio de cada ponto.
Se a máquina regulada por essa escala corta peças de até 200 mm com tolerância de ±0,5 mm, o desvio pesa pouco. Se ela posiciona cortes perto dos 500 mm com ±0,3 mm, a soma do desvio e da incerteza merece análise, e a decisão é da sua empresa.
Calibração, verificação intermediária e troca da escala graduada
Pense na régua de altura pintada na parede de um consultório. Alguém com altura medida num estadiômetro encosta nela, e a marca mostra 2 cm a mais: comparou com uma referência e achou o erro, isso é calibrar. A régua pintada não se corrige; ou o consultório desconta a diferença, ou pinta outra. Com a escala graduada a lógica é a mesma.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Troca da escala | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência de alguns pontos da escala contra uma referência conhecida | Substituição da escala que passou do critério ou perdeu as divisões | Comparação das divisões com padrão de comprimento, com desvio e incerteza registrados em cada ponto |
| Quem faz | A sua equipe, entre calibrações | A sua empresa, quando o desvio passa do critério de aceitação | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim, a escala é substituída | Não |
| Gera certificado? | Gera registro interno da sua empresa | A escala nova entra na calibração seguinte, combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações e depois de qualquer remontagem da máquina | Quando a escala dobra, perde divisões ou passa do critério | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha a referência entre calibrações | Que a escala fora do critério saiu de uso | Rastreabilidade metrológica à RBC, com desvio e incerteza de cada ponto |
Qual das três o auditor vai pedir
Na auditoria, a prova da medida é o certificado de calibração. A verificação intermediária mostra o acompanhamento entre calibrações, e o registro da troca mostra o que saiu de uso; os dois completam o certificado.
Critério de aceitação e intervalo de calibração da escala graduada
O certificado entrega o desvio de cada ponto; a sua empresa decide se a escala continua como referência e quando ela volta à calibração.
Quem define se a escala serve para o processo
O critério de aceitação é o desvio máximo que a sua empresa admite na escala, tirado da tolerância das peças inspecionadas ou cortadas com ela. Numa escala de máquina, vale olhar o trecho em que a máquina mais trabalha, e quem fixa o limite é a qualidade.
Some o desvio e a incerteza de cada ponto e compare com o limite. Dentro dele, a escala segue como referência. Acima, ela pode ser trocada ou passar a uma função menos exigente, com a mudança registrada.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade: ele registra a escala como estava no dia da calibração. Recomendamos 12 meses como ponto de partida, enquanto não há histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do cliente dela; uma escala exposta a cavaco e óleo numa máquina pede mais atenção do que uma guardada na sala da qualidade.
O guia ILAC-G24:2022 / OIML D 10:2022 deixa essa decisão com o usuário do instrumento, a partir de uma análise de risco. O artigo sobre validade do certificado de calibração mostra como definir esse intervalo.
Quanto custa a calibração de escala graduada: o que muda no orçamento
O valor depende do comprimento das escalas, de onde elas estão, de quantos pontos são medidos e de quantas entram no pedido. Com a lista em mãos, o orçamento já chega certo para o seu parque.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Comprimento | Escalas mais longas pedem mais pontos de medição | Uma escala de 300 mm e uma de 1.000 mm |
| Avulsa ou fixada | A escala fixada pode pedir a calibração no local, com a máquina | Uma escala de inspeção e uma presa à guia de uma serra |
| Número de pontos | Mais pontos mostram melhor como o desvio se distribui | Um ponto a cada 50 mm em vez de a cada 100 mm |
| Quantidade no pedido | Várias escalas juntas organizam melhor o trabalho | As escalas de todas as máquinas de corte no mesmo pedido |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Uma máquina que não pode ser parada para desmontar a escala |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a medição com a escala graduada
Uma escala com divisões corretas ainda pode levar a uma regulagem errada, por causa da montagem e da leitura. Corrigir estes hábitos protege as máquinas e a inspeção.
Escala fixada fora do eixo do movimento
Se a escala não fica paralela ao movimento que mede, cada leitura carrega um erro que cresce com o comprimento.
O que fazer: alinhe a escala à guia da máquina na montagem e confira o alinhamento depois de qualquer pancada.
Zero tomado na borda da escala
A borda da escala sofre batidas e desgaste, e tomar o zero ali desloca todas as leituras.
O que fazer: use como início um traço inteiro e nítido e confira se o batente da máquina coincide com ele.
Óleo e cavaco sobre os traços
Na máquina, óleo e cavaco cobrem as divisões e fazem o operador ler o traço vizinho.
O que fazer: limpe a escala com pano macio, sem abrasivo, e proteja as escalas fixadas com cobertura quando possível.
Escala dobrada na remontagem
Retirar e recolocar a escala na reforma da máquina pode dobrar a lâmina ou forçar os furos de fixação.
O que fazer: manuseie a escala apoiada em toda a extensão e calibre depois de remontar.
Máquina aquecida na hora da leitura
A referência das medidas dimensionais é 20 °C, pela ISO 1:2022. Com a máquina quente, escala e peça dilatam de forma diferente.
O que fazer: em medidas críticas, regule com a máquina e a peça na temperatura do ambiente.
Divisão de 0,5 mm lida sem apoio
Divisões de meio milímetro, lidas de longe ou em ângulo, facilmente viram o traço vizinho.
O que fazer: leia de frente, bem perto da escala, com boa iluminação e, se preciso, uma lupa.
Por que calibrar a escala graduada com a Técnica Metrologia
Com a Técnica Metrologia, você recebe um certificado rastreável à RBC e sabe como a escala que regula as suas máquinas se comporta em cada trecho.
Certificado rastreável à RBC, com cada ponto explicado
Nossos padrões de referência, como a escala graduada padrão de 0 a 1.000 mm, são calibrados em laboratórios da RBC. O certificado traz o desvio e a incerteza de cada ponto, explicados em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, o laboratório da Técnica Metrologia em Franca/SP atende indústrias e laboratórios de Franca, Ribeirão Preto e região, com atendimento direto pelo WhatsApp e orçamento a partir da lista de instrumentos.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório. É experiência acumulada com as referências que a indústria da região usa na inspeção, no corte e no ajuste das máquinas.
Os 10 instrumentos dimensionais num laboratório só
Paquímetro, micrômetro, relógio apalpador, calibre de folga, régua, escala graduada, trena, esquadro, transferidor e peneira: veja os 10 instrumentos dimensionais que calibramos e mande tudo junto.
No laboratório ou no local da sua empresa
A calibração acontece no nosso laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Veja como funciona a calibração no local.
Nota 5,0 no Google
Quem avalia a Técnica Metrologia fala de profissionais competentes, de um atendimento rápido e de certificados de calibração bem estruturados.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão Atendimento rápido e de excelente qualidade, profissionais competentes e muito atenciosos. Possuem uma estrutura completa para manutenção e calibração de equipamentos de medição de diversas grandezas.
Gustavo Silva
Perguntas frequentes sobre calibração de escala graduada
Qual é o valor da calibração de uma escala graduada?
O valor muda com o comprimento, a situação da escala (avulsa ou fixada), o número de pontos, a quantidade, a urgência e o local do serviço. Mande esses dados pelo WhatsApp, e o orçamento de calibração chega certo para as suas escalas.
Quanto tempo leva a calibração da escala graduada?
Depende de quantas escalas vêm no pedido, dos comprimentos, de onde elas estão e da programação do laboratório. Por isso o prazo é combinado no orçamento. Se a máquina tem uma parada programada ou há auditoria marcada, informe a data no pedido.
O certificado de calibração da escala graduada tem validade?
Não: o certificado é o registro da escala no dia da calibração. O que a sua empresa define é o intervalo até a próxima; recomendamos 12 meses para começar, e o histórico dos desvios indica se esse prazo pode ser alongado ou encurtado.
O certificado é RBC?
O certificado de calibração de escala graduada da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com padrões de referência próprios, e esses padrões são calibrados em laboratórios da RBC, que levam a medição aos padrões nacionais e ao Sistema Internacional de Unidades (SI). Você recebe o desvio e a incerteza de cada ponto, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos do certificado, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na auditoria da ISO 9001, o auditor costuma verificar se as referências usadas para medir e regular o processo estão calibradas, com rastreabilidade e dentro do intervalo definido pela empresa. O certificado mostra a rastreabilidade à RBC e o desvio de cada ponto; com o registro da sua análise, a documentação fica completa. A avaliação final é do auditor.
Calibração e aferição de escala graduada são a mesma coisa?
No uso comum, sim: "aferir a escala" é como muita gente pede a calibração. O termo técnico atual é calibração, e o que ela entrega é o desvio de cada ponto, com a incerteza.
Dá para calibrar a escala sem tirar da máquina?
A calibração pode acontecer no laboratório ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Informe no pedido que a escala é fixada, o comprimento e como ela está montada, para que o orçamento já considere o local do serviço.
De quantos em quantos milímetros a escala é medida?
Os pontos são definidos no orçamento, conforme o comprimento e o trecho que a sua empresa mais usa. Um ponto a cada 50 mm é um exemplo comum; numa escala que regula cortes num trecho específico, vale concentrar pontos ali.
Escala em baixo-relevo e escala fotogravada se calibram do mesmo jeito?
Sim, a comparação com a escala padrão é a mesma. O que muda é a leitura dos traços: a gravação em baixo-relevo costuma ter traço mais largo, e a fotogravada, mais fino. A largura do traço entra na conta da incerteza.
Escala de alumínio pode ser calibrada?
Pode. O alumínio dilata mais que o aço com a temperatura, por isso a escala fica no ambiente até se estabilizar antes da medição, e a incerteza considera o material. Informe no pedido de que material é cada escala.
