A calibração de esquadro compara o ângulo de 90° do seu esquadro com uma referência sobre mesa de granito e registra o desvio de perpendicularidade, com a incerteza. É para quem usa o esquadro na ferramentaria, na usinagem, na montagem e na inspeção. Sua empresa recebe um certificado rastreável à RBC, explicado, e decide o uso.
O que é o esquadro de precisão e como funciona a calibração dele
O esquadro de precisão confere se duas superfícies formam 90°, a perpendicularidade. Calibrar o esquadro é medir quanto o ângulo dele se afasta desses 90° e registrar esse desvio, com a incerteza, no certificado de calibração. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Muita gente pede para "aferir o esquadro": aferição é o nome antigo da calibração. Calibrar é medir o desvio, não corrigir, e a sua empresa decide o uso com o número na mão.
Esquadro de lâmina (de precisão)
Lâmina e base de aço temperado ou inoxidável, com faces retificadas e lapidadas, o modelo da bancada de ferramentaria. Na calibração, o desvio é medido ao longo da lâmina, até onde ela alcança.
Esquadro de granito
Peça maciça, usada para conferir máquinas e montagens, que reage menos ao calor do que o aço. Na calibração, cada face de trabalho é conferida em relação à base, conforme o uso informado no pedido.
Esquadro de bloco
Corpo em bloco, que fica em pé sozinho sobre a mesa e serve de referência na montagem. Na calibração, conferimos a perpendicularidade entre as faces que a sua equipe usa como apoio e como medida.
Esquadro universal (combinado)
Régua com cabeçote deslizante, comum na usinagem. Na calibração, o 90° entre cabeçote e régua é o ponto principal; os outros ângulos do cabeçote seguem a lógica da calibração de transferidor.

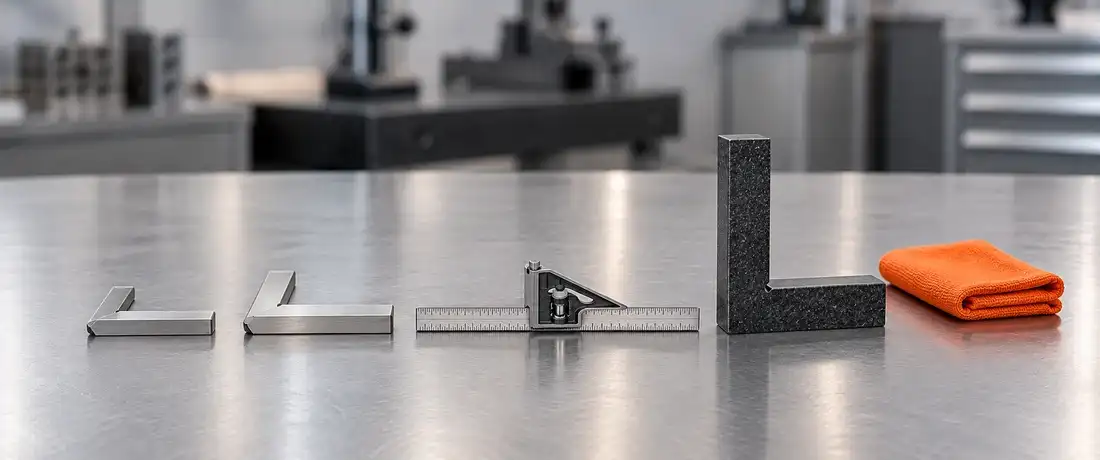

Calibramos esses quatro tipos nas faixas mais usadas na indústria; o tamanho do seu esquadro é confirmado no orçamento quando sai do comum. Os padrões de referência da Técnica Metrologia no dimensional incluem blocos-padrão de 0 a 570 mm, goniômetro padrão de 0° a 360° (resolução de 5'), escala graduada padrão de 0 a 1.000 mm e paquímetro padrão de 0 a 150 mm. Para o resto do parque, veja os outros instrumentos de dimensional que calibramos.
Quando a sua empresa precisa calibrar o esquadro
Calibre o esquadro sempre que a sua empresa precisar provar que o 90° dele é confiável: depois de uma queda, quando a montagem não fecha ou quando o plano marca a data.
O esquadro caiu ou bateu na bancada
Uma pancada na quina pode abrir o ângulo entre base e lâmina sem deixar marca visível. A calibração mostra quanto o desvio mudou antes de o esquadro conferir a próxima peça.
A montagem não fecha, e a peça passou no esquadro
Quando peças conferidas no esquadro não se encaixam na montagem, o próprio 90° entra em dúvida. A calibração mede o desvio do esquadro e separa o erro dele do erro da peça.
O intervalo está vencendo no plano de calibração
O plano de calibração da sua empresa marca a data de cada esquadro. Calibrar antes dessa data mantém o instrumento liberado e evita que a ferramentaria fique sem a referência de 90°.
O seu cliente pediu o certificado
Clientes maiores auditam o fornecedor e pedem o certificado dos instrumentos de inspeção. Com o esquadro calibrado, você responde com o documento e o desvio medido, com a incerteza.
O esquadro é novo ou veio de outro setor
O esquadro novo chega sem histórico na sua empresa, e o emprestado de outro setor traz o desgaste de lá. A calibração cria o primeiro registro e mostra de onde ele parte.
O esquadro libera peça na inspeção
Se o esquadro decide se a peça segue para o cliente, o desvio dele entra na conta da tolerância de perpendicularidade. A calibração diz quanto ele erra, para a qualidade fazer essa conta.
Quando outro caminho resolve melhor
Às vezes a medida pede outro instrumento.
A medida é de um ângulo diferente de 90°?
Para chanfros, dobras e inclinações, o instrumento certo é o transferidor; veja a calibração de transferidor para ângulos variados.
A dúvida é de comprimento, não de ângulo?
Para a medida linear da peça, quem responde é a régua; veja a calibração de régua.
Como funciona a calibração do esquadro na Técnica Metrologia
Cada etapa existe para que o desvio registrado seja o do seu esquadro, e não o da mesa ou da sujeira. O prazo é combinado no orçamento.
Orçamento a partir do tipo e do tamanho da lâmina
Primeiro entendemos quantos esquadros são, de que tipo e qual o tamanho da lâmina, porque é ao longo dela que o desvio é medido. Com isso, o orçamento define os pontos e se a calibração acontece no laboratório ou na sua empresa.
Inspeção e limpeza das superfícies de medição
Conferimos base, lâmina e arestas e limpamos as faces de medição. Rebarba, óleo ou lasca na quina mudam o apoio e a leitura, e o que queremos medir é o ângulo do esquadro, não o cavaco.

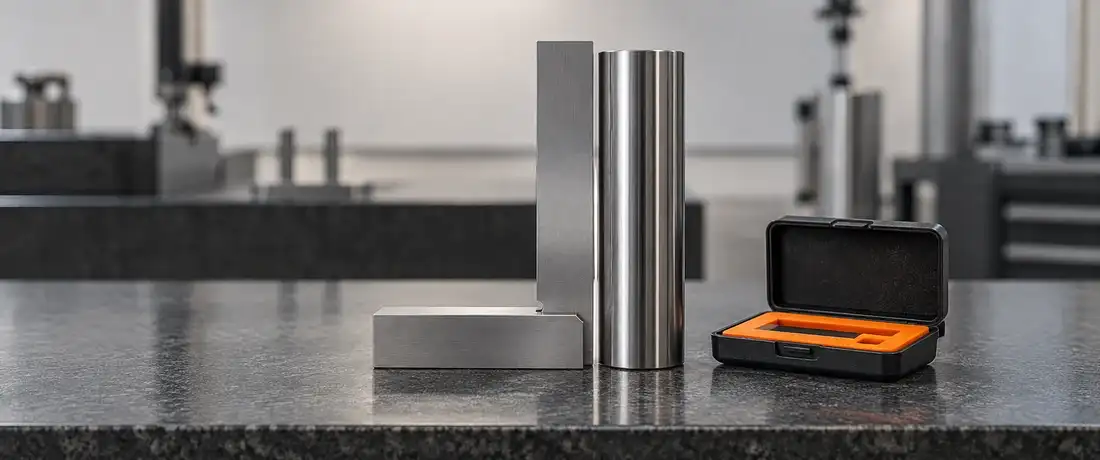

Apoio da base sobre a mesa de granito
O esquadro é apoiado pela base sobre o desempeno, a mesa de granito que serve de plano de referência. Se a base balança ou não assenta inteira, o desvio lido deixa de ser o do esquadro.
Leitura da perpendicularidade ao longo da lâmina

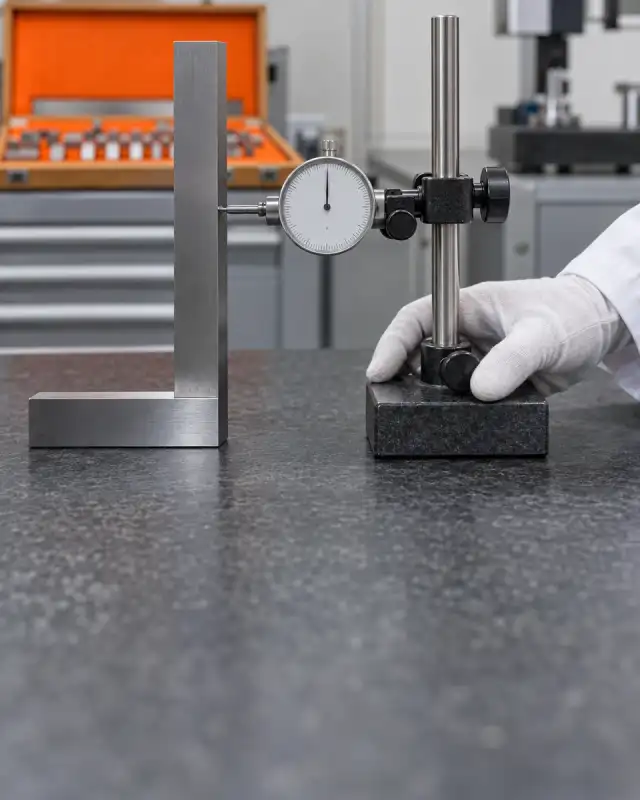

Com relógio comparador ou padrão angular, acompanhamos a lâmina de baixo até em cima. Várias alturas mostram se ela está inclinada, curvada ou as duas coisas, algo que uma leitura só esconderia.
Cálculo do desvio e da incerteza
Calculamos o desvio de perpendicularidade: quanto a ponta da lâmina se afasta do 90° exato no comprimento medido. Junto vem a incerteza, que reúne as fontes de dúvida, como padrão, resolução e temperatura.
Emissão do certificado e devolução do esquadro

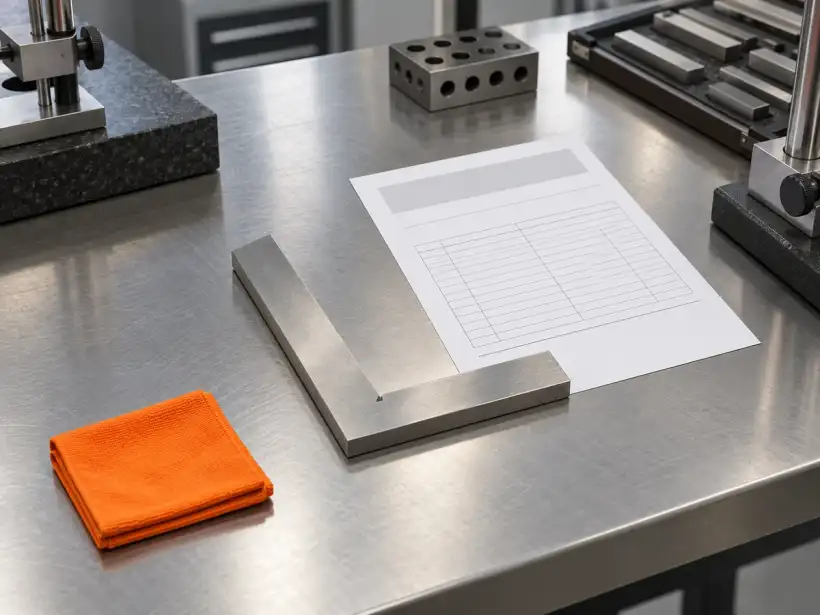

Emitimos o certificado de calibração com os resultados e a rastreabilidade dos padrões. A entrega do esquadro e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
Tem outros instrumentos da ferramentaria para calibrar junto? Você pode enviar a lista com o esquadro, e montamos um orçamento de calibração só.
O que o certificado de calibração de esquadro entrega
O certificado mostra quanto o seu esquadro se afasta dos 90° e com que incerteza, com a rastreabilidade metrológica comprovada: uma corrente sem elos soltos entre a sua medida e as unidades de referência. O seu esquadro é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do esquadro (tipo, tamanho e número de série ou código interno)
- Data da calibração
- Faces e alturas medidas ao longo da lâmina
- Leitura obtida em cada ponto, frente à referência de 90°
- Desvio de perpendicularidade e incerteza de medição
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa depois da calibração
- A decisão de uso: sua empresa decide se o esquadro serve, pelo critério de aceitação do processo.
- A recuperação ou a troca: quando o desvio passa do limite, sua empresa decide se o esquadro vai para uso menos exigente, para recuperação das faces ou se é trocado.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, contra um esquadro de referência calibrado, sobre o desempeno.
Exemplo: como ler o desvio no certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Altura na lâmina | Afastamento num 90° exato | Afastamento lido | Desvio |
|---|---|---|---|
| 150 mm | 0,000 mm | 0,008 mm | 0,008 mm |
A 150 mm da base, a ponta da lâmina ficou 0,008 mm afastada de um 90° exato, cerca de 11 segundos de ângulo. No certificado, a incerteza vem ao lado do desvio. Se a montagem tolera 0,02 mm nessa altura, sua empresa soma desvio e incerteza e compara o total com esse limite.
Calibração, verificação intermediária e recuperação ou troca do esquadro
A calibração mede o esquadro, a verificação intermediária o acompanha entre calibrações, e a recuperação ou a troca é a decisão quando o desvio passa do limite.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Recuperação ou troca do esquadro | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida do 90° contra um esquadro de referência, sobre o desempeno | Retífica das faces ou compra de um esquadro novo, quando o desvio passa do limite | Medição do desvio de perpendicularidade, com a incerteza registrada |
| Quem faz | A sua equipe, entre calibrações | A sua empresa decide e providencia, a partir do certificado | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Não | Sim: mudam as faces ou o próprio esquadro | Não |
| Gera certificado? | Gera registro interno da sua empresa | Não; o esquadro recuperado ou novo volta à calibração antes do uso | Sim, o certificado de calibração |
| Quando fazer | Na frequência que a sua empresa definir e depois de qualquer queda | Quando o desvio somado à incerteza passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que o esquadro é acompanhado entre calibrações | Que o esquadro fora do limite saiu de uso ou foi recuperado | O desvio medido, com incerteza e rastreabilidade metrológica à RBC |
Qual delas responde ao que o auditor pede
Na auditoria, o documento que comprova a medida é o certificado de calibração; a verificação intermediária e o registro da recuperação ou da troca completam a história do esquadro.
Critério de aceitação e intervalo de calibração do esquadro
Quem decide se o esquadro serve e quando ele volta à calibração é a sua empresa; o certificado traz os números para essa decisão.
Quem define se o esquadro serve para o processo
O critério de aceitação é o maior desvio que a sua empresa aceita no esquadro, definido pela tolerância de perpendicularidade das peças e montagens que ele confere. Quem fixa esse limite é a qualidade, conforme o processo.
Some o desvio e a incerteza e compare com o limite. Dentro, o esquadro segue em uso; fora, ele pode ser reservado para traçagem e montagens menos exigentes ou seguir para recuperação ou troca.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como ponto de partida, enquanto o esquadro não tem histórico; quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Um esquadro de granito que vive no desempeno e um esquadro universal que circula pela fábrica pedem intervalos diferentes.
Quanto custa a calibração de esquadro: o que muda no orçamento
O valor da calibração de esquadro depende do tipo, do tamanho, das faces que importam e de onde o serviço acontece.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do esquadro | Cada tipo tem um apoio e um conjunto de faces diferente para conferir | Um esquadro de lâmina da bancada e um de granito para máquinas |
| Tamanho da lâmina | Lâminas maiores pedem mais pontos de leitura ao longo da altura | Um esquadro de 150 mm e um de 500 mm |
| Faces a conferir | Cada face de trabalho conferida é uma medição a mais | Face interna e face externa, quando a equipe usa as duas |
| Quantidade no pedido | Vários esquadros juntos organizam melhor o trabalho | Os esquadros da ferramentaria e da inspeção no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | O serviço no local da sua empresa muda a logística do trabalho | Um esquadro de granito pesado, instalado no desempeno da fábrica |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a medição com o esquadro

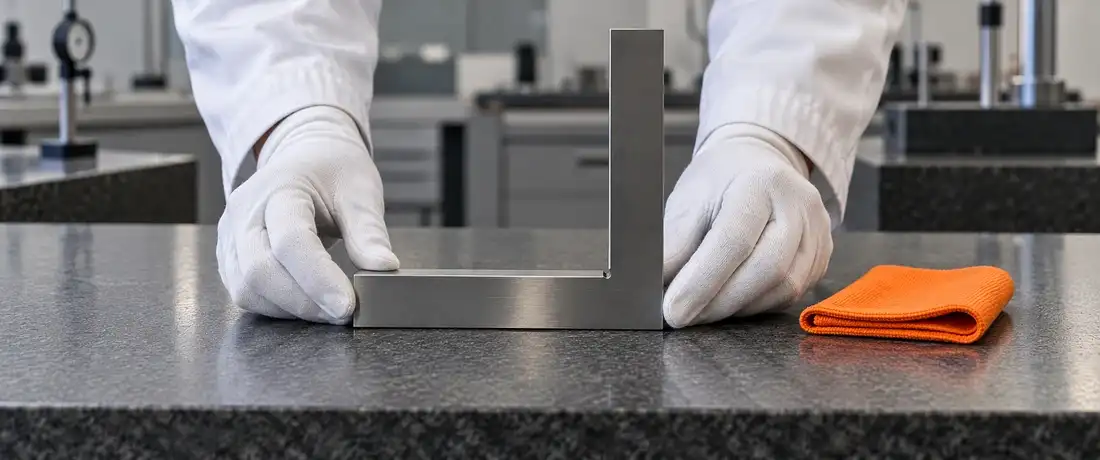

Boa parte das leituras erradas com o esquadro vem do jeito de apoiar, segurar e guardar.
Esquadro aquecido pela mão
A temperatura de referência das medidas dimensionais é 20 °C, pela ISO 1:2022. Segurar a lâmina aquece o aço.
O que fazer: pegue pela base e espere esquadro e peça chegarem à temperatura do ambiente.
Base apoiada em superfície que não é plana
Sobre bancada riscada ou com cavaco, a base balança e o 90° se perde antes da leitura.
O que fazer: apoie o esquadro no desempeno ou numa superfície plana e limpa, com a base inteira em contato.
Faces com rebarba, óleo ou poeira
Uma rebarba na base ou um filme de óleo na lâmina inclina o esquadro e abre uma fresta falsa.
O que fazer: limpe as faces de medição antes de usar e confira se há rebarba nas arestas.
Fresta de luz lida com pouca luz
Conferir a peça contra a luz é prático, mas a fresta some com pouca iluminação ou olhando de lado.
O que fazer: use luz atrás da peça, olhe de frente e, na dúvida, meça com relógio comparador.
Esquadro usado para bater ou riscar
Usar a lâmina como alavanca, martelo ou guia de traçagem gasta a aresta e muda o ângulo.
O que fazer: reserve o esquadro de precisão para conferir e use uma ferramenta própria para traçar.
Esquadro guardado solto na gaveta
Solto entre outras ferramentas, o esquadro leva batidas na quina e oxida nas faces.

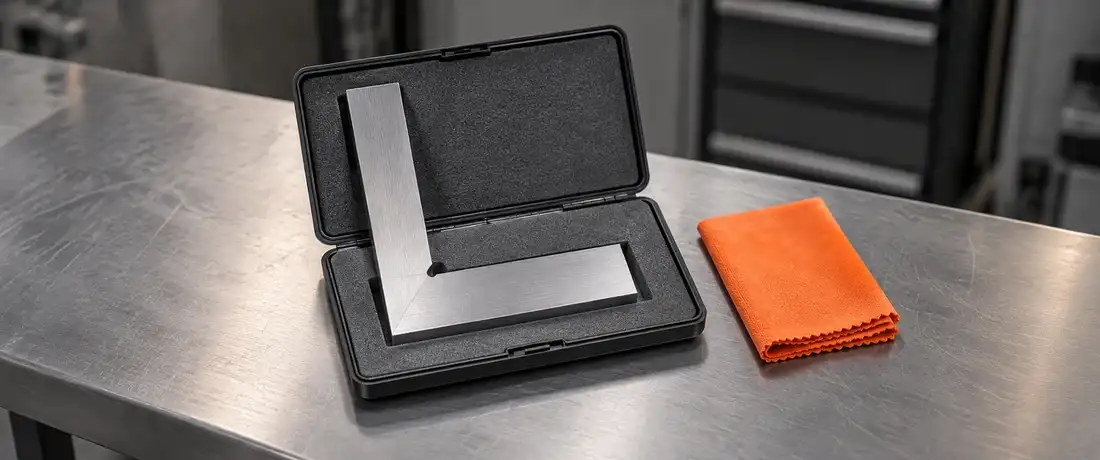

O que fazer: guarde no estojo ou num suporte próprio, com as faces limpas e protegidas contra oxidação.
