A calibração de relógio apalpador compara o deslocamento que o relógio indica com um padrão de referência, em pontos da faixa e nos dois sentidos, e registra o erro, a histerese e a incerteza de cada ponto. Ela serve a quem usa o relógio para conferir batimento, alinhamento e preparação de máquina. Sua empresa recebe um certificado rastreável à RBC, com o resultado explicado.
O que é o relógio apalpador e como funciona a calibração dele
O relógio apalpador é um instrumento de comparação: em vez de medir a peça inteira, ele mostra pequenas diferenças de posição enquanto a ponta percorre a superfície. Preso a um suporte ou a uma base magnética, ele revela batimento de eixo, desalinhamento, falta de paralelismo e de planicidade.
A ponta trabalha como uma alavanca que gira em torno de um eixo. Qualquer subida ou descida da superfície vira movimento do ponteiro, ou um número no display, numa faixa curta, em geral de até 1 mm, com resolução de 0,01 mm a 0,001 mm. É ferramenta de rotina na usinagem, na ferramentaria, na inspeção e na preparação de máquinas.
Calibrar o relógio apalpador é deslocar a ponta em valores conhecidos e anotar quanto a indicação se afasta de cada um. Quem pede para "aferir o relógio" está pedindo essa calibração. Corrigir o erro encontrado é o ajuste, que também fazemos, como serviço à parte.
Relógio apalpador analógico
O ponteiro gira sobre um mostrador graduado, quase sempre com resolução de 0,01 mm. A leitura é rápida para acompanhar o batimento de uma peça girando. Na calibração, conferimos se o mostrador está legível, se o ponteiro corre sem trancos e se volta ao mesmo ponto depois de cada deslocamento.
Relógio apalpador digital
O deslocamento aparece em números no display, sem interpretação do ponteiro, e muitos modelos zeram em qualquer posição. Na calibração, além do erro em cada ponto, observamos a estabilidade da leitura e o comportamento do display ao longo da faixa curta do instrumento.
Relógio apalpador de resolução fina
Os modelos de 0,002 mm e de 0,001 mm servem para ajustes finos de máquina e para inspeção de peças muito justas. Quanto menor a resolução, maior o peso da montagem e da temperatura no resultado, por isso a calibração desses relógios pede cuidado redobrado com a fixação e o ambiente.
Relógio apalpador e relógio comparador: a diferença
No relógio comparador, a haste sobe e desce em linha reta, na mesma direção da medida. No apalpador, a ponta de alavanca gira, o que permite alcançar furos, rasgos e faces laterais onde o comparador não entra. Os dois são calibrados de formas diferentes, e o artigo sobre a diferença entre relógio comparador e apalpador mostra como.
Calibramos relógios apalpadores analógicos e digitais nas resoluções mais usadas na indústria; quando o seu relógio tem uma faixa fora do comum, ela é confirmada no orçamento. Se o seu parque também tem micrômetros, paquímetros e trenas, veja os outros instrumentos de dimensional que calibramos no mesmo laboratório.

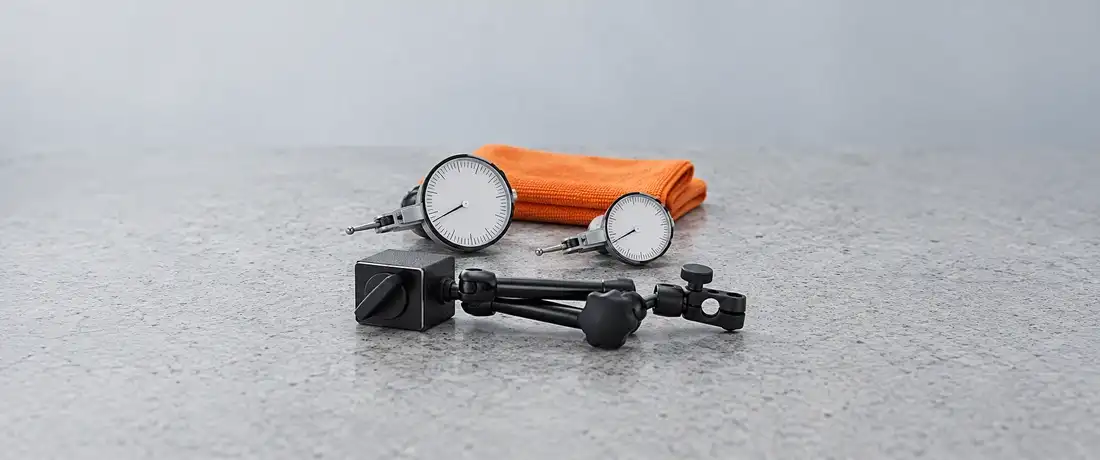

Quando a sua empresa precisa calibrar o relógio apalpador
Calibre o relógio apalpador sempre que uma decisão de máquina ou de peça depender do que o ponteiro mostra. Na prática, essa hora chega antes da auditoria, depois de uma pancada na ponta e quando a leitura começa a não se repetir.
A auditoria está marcada
O auditor verifica se os instrumentos que liberam peça ou máquina estão calibrados e dentro do intervalo do plano. Calibrar o relógio com antecedência dá tempo de ler o certificado, decidir o uso e pedir o ajuste, se ele for necessário.
O ponteiro não volta ao mesmo ponto
Você encosta a ponta, afasta e encosta de novo, e o ponteiro para num lugar diferente. Isso costuma ser falta de repetibilidade ou histerese, e a calibração mede quanto isso pesa em cada ponto da faixa.
A ponta levou uma pancada
Uma batida da peça contra a ponta, ou uma queda da base magnética, pode entortar a alavanca ou forçar o mecanismo. Mesmo sem estrago visível, a calibração mostra se o relógio ainda indica o deslocamento real.
A preparação da máquina não fecha
O relógio diz que a placa está centrada, mas a peça sai com batimento. Antes de mexer de novo na máquina, vale saber se o erro é do relógio, e a calibração tira essa dúvida com números.
O intervalo vence no plano de calibração
Cada relógio tem a data da próxima calibração no plano da sua empresa. Calibrar antes do vencimento mantém o instrumento liberado para a preparação de máquinas e para a inspeção, sem parada à espera de certificado.
O cliente pediu o certificado
Em auditorias de fornecedor, o seu cliente pode pedir o certificado dos instrumentos usados no controle de batimento e alinhamento. Com o relógio calibrado, você apresenta o erro e a incerteza de cada ponto.
Quando outro caminho resolve melhor
O relógio apalpador compara posições; quando a necessidade é outra, o instrumento certo também muda.
Precisa da medida absoluta da peça?
O relógio mostra diferenças, não o tamanho da peça. Para saber quanto mede um diâmetro ou uma espessura com resolução fina, o instrumento é o micrômetro; veja a calibração de micrômetro.
A tolerância da peça é larga?
Para medir peças com tolerância de décimos de milímetro, o paquímetro resolve com mais rapidez e sem montagem em suporte. Veja como funciona a calibração de paquímetro.
Como funciona a calibração do relógio apalpador na Técnica Metrologia
Num instrumento que mostra milésimos, a montagem e o sentido do movimento pesam tanto quanto o padrão. Cada etapa existe para que o certificado traga o erro do relógio, e não o da fixação. O prazo é combinado no orçamento.
Orçamento pela resolução e pelo uso
Começamos entendendo quantos relógios são, se a leitura é analógica ou digital e qual a resolução de cada um. Saber se ele mede batimento, alinhamento ou planicidade ajuda a definir os pontos, o prazo e se a calibração acontece no laboratório ou na sua empresa.
Inspeção do mostrador, da ponta e do movimento
Conferimos se o mostrador ou o display está legível, se a ponta de alavanca está íntegra e se ela gira livre, sem pontos duros. Depois limpamos a ponta e o corpo, para que nenhum resíduo interfira no deslocamento que vamos medir.
Montagem no dispositivo de calibração

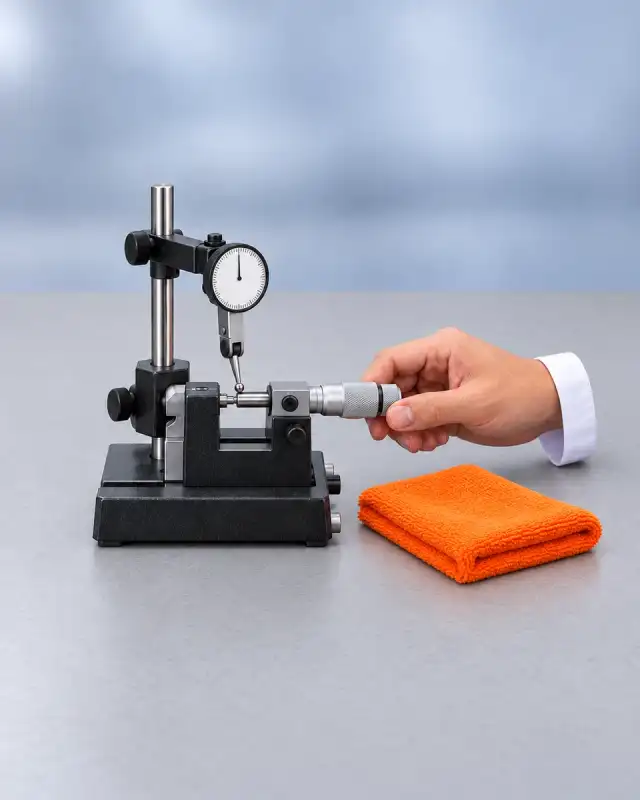

O relógio é fixado num dispositivo de calibração, com a ponta alinhada à direção do deslocamento. Esse alinhamento é decisivo: uma ponta inclinada faz o relógio indicar mais do que a superfície realmente se moveu.
Comparação do deslocamento nos dois sentidos
Deslocamos a ponta em valores conhecidos, dados por um padrão de referência, em pontos da faixa definidos no orçamento. A sequência é feita indo e voltando, porque o relógio pode indicar valores diferentes no mesmo ponto conforme o sentido do movimento.
Erro de indicação, histerese e repetibilidade
Em cada ponto, calculamos o erro de indicação, que é a diferença entre a leitura e o deslocamento do padrão. A histerese é a diferença entre a leitura indo e a leitura voltando; a repetibilidade mostra se o mesmo ponto dá a mesma leitura em medidas repetidas.
Incerteza, certificado e devolução
Com esses dados, calculamos a incerteza, que reúne padrão, resolução, repetibilidade, montagem e temperatura. Emitimos o certificado de calibração com os resultados e a rastreabilidade dos padrões, e a entrega do relógio e do certificado segue o combinado no orçamento.
Tem micrômetros e paquímetros para calibrar junto? Você pode enviar a lista com o relógio apalpador, e o orçamento de calibração sai num pedido só.
O que o certificado de calibração de relógio apalpador entrega
O certificado mostra quanto o seu relógio apalpador erra em cada ponto, nos dois sentidos, e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre o movimento do ponteiro e o metro. O seu relógio é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do relógio apalpador, da faixa e da resolução
- Data da calibração
- Pontos medidos ao longo da faixa, indo e voltando
- Deslocamento do padrão e indicação do relógio em cada ponto
- Erro de indicação, histerese e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o relógio serve para cada controle, pelo critério de aceitação do processo.
- O ajuste: quando o erro passa do critério, fazemos o ajuste como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: a sua equipe confere o relógio com um padrão conhecido entre calibrações e registra o resultado.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Deslocamento do padrão | Indicação do relógio | Erro |
|---|---|---|
| 0,200 mm (indo) | 0,203 mm | +0,003 mm |
| 0,200 mm (voltando) | 0,201 mm | +0,001 mm |
No mesmo deslocamento de 0,200 mm, o relógio marcou 0,203 mm indo e 0,201 mm voltando. O erro de indicação é de +0,003 mm na ida, e a histerese é a diferença entre as duas leituras: 0,002 mm. A incerteza vem no certificado, ao lado do erro de cada ponto.
Na prática, se a sua empresa aceita até 0,01 mm de batimento numa peça, o erro, a histerese e a incerteza do relógio ocupam parte dessa margem. Por isso vale somar esses números e compará-los com o limite antes de liberar a máquina.
Calibração, ajuste e verificação intermediária do relógio apalpador
Pense no velocímetro do carro. Se ele marca 100 km/h e o GPS mostra 96 km/h, você comparou os dois e descobriu o erro: isso é calibrar. Quando a oficina mexe no sistema para o velocímetro passar a marcar certo, aí sim é ajuste. No relógio apalpador vale a mesma lógica, e a verificação intermediária acompanha o instrumento entre uma calibração e outra.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida com um padrão conhecido para ver se o relógio segue estável e repetitivo | Intervenção que corrige o erro do relógio | Comparação do deslocamento com padrões, com erro, histerese e incerteza registrados em cada ponto |
| Quem faz | A sua empresa, com um padrão conhecido, entre calibrações | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações e logo depois de uma pancada na ponta | Quando o erro passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o relógio entre calibrações | Que o erro foi corrigido, junto com a nova calibração | Rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três responde ao auditor
O auditor pede o certificado de calibração, porque é ele que prova a medida com rastreabilidade. A verificação intermediária e o ajuste completam o quadro: uma mostra o acompanhamento, o outro corrige o que a calibração apontou.
Critério de aceitação e intervalo de calibração do relógio apalpador
A sua empresa decide se o relógio continua liberando máquinas e peças, e quando ele volta à calibração. O certificado entrega os números para essa decisão.
Quem define se o relógio apalpador serve para o processo
O critério de aceitação é o erro máximo que a sua empresa admite no relógio, tirado da tolerância de batimento, alinhamento ou planicidade que ele controla. Quem fixa esse limite é a qualidade, olhando para cada uso do instrumento.
Some o erro, a histerese e a incerteza de cada ponto e compare com o limite. Se o total fica dentro, o relógio segue em uso. Se passa, ele pode ir para ajuste ou ficar reservado a conferências menos exigentes, como a preparação inicial de uma máquina.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade: ele mostra como o relógio estava no dia da calibração. Recomendamos 12 meses como ponto de partida, enquanto não há histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do cliente dela; um relógio que vive na base magnética da máquina pede atenção maior que um usado só na inspeção.
O guia ILAC-G24:2022 / OIML D 10:2022 deixa essa escolha com o usuário do instrumento, a partir de uma análise de risco. O artigo sobre validade do certificado de calibração mostra como montar esse intervalo.
Quanto custa a calibração de relógio apalpador: o que muda no orçamento
O valor depende da leitura e da resolução dos relógios, de quantos entram no pedido e de onde a calibração acontece. Com a lista em mãos, o orçamento já chega ajustado ao seu parque.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo de leitura | Analógico e digital têm pontos próprios de conferência | Um relógio de ponteiro e um digital com zero em qualquer posição |
| Resolução | Resoluções mais finas pedem mais cuidado com montagem e ambiente | Um relógio de 0,01 mm e um de 0,001 mm |
| Número de pontos | Mais pontos, nos dois sentidos, mostram melhor o comportamento da faixa | Pontos extras no trecho em que o ponteiro mais trabalha |
| Quantidade no pedido | Vários relógios juntos organizam melhor o trabalho | Os relógios de todas as máquinas da usinagem no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria de cliente marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Uma ferramentaria que não pode ficar sem relógios durante o dia |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações reúne datas e condições num acordo só.
Erros comuns que distorcem a medição com o relógio apalpador
A maior parte das leituras erradas do relógio apalpador vem da montagem, não do instrumento. Corrigir esses hábitos protege a preparação das máquinas e o próprio resultado da calibração.
Ponta inclinada em relação à superfície
Com a ponta muito inclinada, o relógio indica mais do que a superfície se moveu, e o erro cresce com o ângulo.
O que fazer: posicione a ponta o mais paralela possível à superfície, na direção do movimento que você quer medir.
Base magnética frouxa ou haste longa demais
Uma base mal presa ou uma haste muito comprida flexiona durante a medida e soma movimento que não é da peça.
O que fazer: use a haste mais curta que alcance o ponto e confira o aperto de todas as articulações.
Ponta trocada por outra de outro comprimento
O comprimento da ponta faz parte da relação de alavanca do relógio; uma ponta diferente da original muda a leitura.
O que fazer: use a ponta com que o relógio foi calibrado e informe no pedido se a sua equipe usa outras.
Ponteiro lido de lado
No mostrador analógico, olhar o ponteiro de lado desloca a leitura em parte de uma divisão, o que pesa numa faixa tão curta.
O que fazer: leia sempre de frente, com o olho alinhado ao ponteiro, e gire o relógio se preciso.
Pancada na ponta ao encostar a peça
Encostar a peça de uma vez, ou girá-la com a ponta presa num rasgo, força a alavanca e o mecanismo interno.
O que fazer: aproxime a peça devagar, dê só uma pequena pré-carga na ponta e afaste o relógio antes de retirar a peça.
Relógio guardado sujo de cavaco
Cavaco e óleo entram no mecanismo e travam o movimento da alavanca, o que aparece como leitura que não se repete.
O que fazer: limpe o relógio ao fim do uso, tire-o da máquina e guarde no estojo, longe de pó e umidade.
