Sumário
A calibração de prensa hidráulica aplica força medida por uma célula de carga padrão e compara esse valor com o que o manômetro ou o indicador da prensa mostra, ponto a ponto, com o erro e a incerteza registrados. É para quem prensa, monta ou ensaia peças com força controlada. Sua empresa recebe um certificado rastreável à RBC, explicado.
O que é a calibração de prensa hidráulica, que muita gente chama de aferição
Calibrar a prensa hidráulica é aplicar força em pontos da faixa de operação, medir essa força com uma célula de carga padrão e registrar a diferença para o que a prensa indica. O resultado vai para o certificado de calibração, com o erro e a incerteza de cada ponto.
A prensa hidráulica aplica força por um pistão movido por óleo sob pressão. O que se calibra é o indicador de força: o manômetro ou a célula de carga com indicador que diz quanta força a prensa está fazendo. Por isso ela fica no grupo de força e dureza, e não no de pressão. A força é medida em newton (N); no chão de fábrica, a capacidade costuma vir em tonelada-força (tf), a força do peso de 1.000 kg, perto de 9,81 kN. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Quando a prensa é usada como máquina de ensaio de compressão, a referência para calibrar e verificar o sistema de medição de força é a ISO 7500-1:2018, Materiais metálicos: calibração e verificação de máquinas de ensaio uniaxial estático, parte 1: máquinas de tração e compressão.
Muita gente pede a "aferição da prensa": é o nome de balcão para o mesmo pedido, e o termo técnico é calibração. Calibrar mede o erro; corrigir a indicação é o ajuste, que também fazemos, como serviço à parte.
Prensa com manômetro
A leitura é de pressão, e a força vem da conta: pressão vezes a área do pistão. Algumas escalas já vêm marcadas em força. Na calibração, o padrão mede a força real no pistão e a compara com a força que a leitura do manômetro representa.
Prensa com célula de carga e indicador
Aqui entram duas células diferentes. A da prensa mede a força no dia a dia, e o indicador mostra o valor, muitas vezes com registro do pico. Na calibração, a célula de carga padrão da Técnica Metrologia fica no lugar da peça, e a indicação da prensa é comparada com ela ponto a ponto.
Prensa fixa instalada na linha
Prensas pesadas, fixas na base e ligadas ao processo, raramente podem ser desmontadas. A calibração acontece com a prensa no lugar, com a célula de carga padrão posicionada entre o pistão e a mesa.
Calibramos o indicador de força de prensas manuais, elétricas e hidráulicas de até 60 toneladas-força (tf), com célula de carga padrão. Essa capacidade atende o uso mais exigente que aparece com frequência, como as prensas de rompimento de corpos de prova de concreto.
Quando a sua empresa precisa calibrar a prensa hidráulica
Calibre a prensa sempre que a sua empresa precisar provar que a força indicada é a força aplicada: quando a máquina é instalada, quando o indicador muda ou quando a peça denuncia uma diferença.
A prensa é nova ou foi reinstalada
Prensa nova ou mudada de lugar chega sem histórico de força na sua empresa. Calibrar antes de liberar a produção registra como o indicador lê em cada ponto da faixa de operação.
Trocaram o manômetro ou o indicador
Manômetro novo ou indicador substituído mudam a leitura da prensa inteira. Depois da troca, a calibração mostra se a força indicada continua batendo com a força aplicada.
A peça sai diferente com a mesma leitura
O rolamento entra justo num dia e folgado no outro, com o mesmo número no painel. Pode ser o indicador. A calibração separa o erro de leitura dos outros fatores do processo.
A data está chegando no plano de calibração
O plano de calibração marca a data de cada prensa. Calibrar antes dela mantém o processo liberado e evita que a produção dependa de um indicador sem certificado.
O cliente da sua empresa pediu o certificado
Clientes que compram peças prensadas ou montadas com interferência costumam pedir o certificado do indicador de força. Com a prensa calibrada, você responde com o documento.
Uma não conformidade apontou a prensa
Quando a auditoria aponta a prensa sem certificado ou fora do intervalo, a correção pede o indicador calibrado e o registro da análise. O certificado novo fecha essa parte da ação.
Quando outro caminho resolve melhor
Às vezes o que a empresa precisa medir é outra coisa.
A prensa só tem manômetro e o que interessa é a pressão?
Se a sua empresa controla a pressão do circuito, e não a força no pistão, o instrumento a calibrar é o manômetro, como medidor de pressão. Veja a calibração de manômetro.
A força é medida com um instrumento portátil?
Quando a força é medida fora da prensa, com um aparelho de mão ou de bancada, o instrumento é o dinamômetro. Conheça a calibração de dinamômetro.
Como funciona a calibração da prensa hidráulica na Técnica Metrologia
Cada etapa existe para que o erro registrado seja o do indicador da sua prensa, e não o de um padrão torto ou de uma leitura apressada. O prazo é combinado no orçamento.
Orçamento e avaliação prévia
Entendemos quantas prensas são, a capacidade, o tipo de leitura e a faixa de operação. Para a calibração com a prensa instalada, a avaliação prévia confirma o acesso, o espaço para a célula de carga padrão e a condição da máquina.
Inspeção da estrutura, das mangueiras e do painel
Conferimos a estrutura, as mangueiras, as conexões, o manômetro ou o indicador e o painel. Vazamento, ponteiro preso ou conexão frouxa mudam a leitura antes de qualquer comparação.

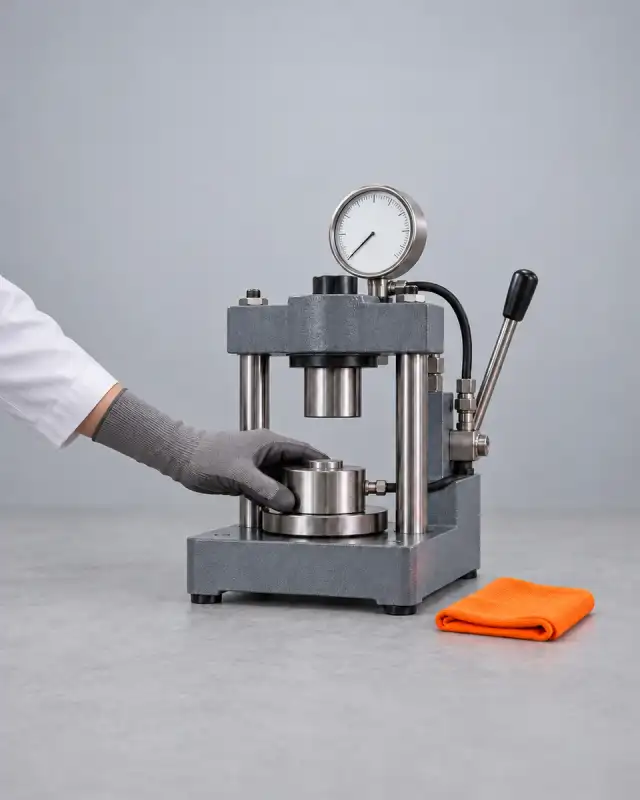

Preparação e posição da célula de carga padrão
A célula de carga padrão é posicionada no centro, entre o pistão e a mesa, alinhada com o eixo da prensa. Força fora do eixo carrega a estrutura de lado, e a leitura deixa de representar o processo.
Aplicação de força nos pontos da faixa
A prensa aplica força em pontos da faixa de operação, do mais baixo ao mais alto, e cada valor é lido no padrão e no indicador ao mesmo tempo. Cada leitura é registrada depois de estabilizar.
Comparação, erro e incerteza
Em cada ponto, calculamos o erro: a diferença entre a força indicada pela prensa e a medida pelo padrão. Avaliamos se a leitura se repete e calculamos a incerteza com essas fontes de dúvida.
Emissão do certificado
O certificado traz o resultado de cada ponto e a unidade usada. A entrega do certificado segue o combinado no orçamento, e explicamos o resultado à sua equipe sempre que houver dúvida.
Tem manômetros ou dinamômetros para calibrar junto? Você pode enviar a lista com a prensa e receber um orçamento de calibração só.
O que o certificado de calibração de prensa hidráulica entrega
O certificado mostra quanto o indicador da sua prensa erra em cada ponto e com que incerteza, com a origem de cada valor comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a sua leitura e a referência internacional. O indicador da sua prensa é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação da prensa e do indicador de força
- Data e local da calibração
- Pontos medidos ao longo da faixa de operação
- Força medida pelo padrão e indicação da prensa em cada ponto
- Erro e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se a prensa serve, pelo critério de aceitação do processo.
- O ajuste: feito por nós no indicador, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe, num ponto de uso, entre calibrações.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Força medida pelo padrão | Indicação da prensa | Erro |
|---|---|---|
| 50,0 kN | 51,0 kN | +1,0 kN |
A prensa indicou 51,0 kN quando o padrão mediu 50,0 kN: lê 1 kN acima, cerca de 2 % do valor. A incerteza vem no certificado, ao lado do erro de cada ponto.
Na prática, quando o painel mostra 50 kN, a peça recebe um pouco menos. Se a montagem com interferência pede no mínimo 48 kN, a sua empresa soma o erro e a incerteza e decide se a margem ainda garante a montagem.
Calibração, ajuste e verificação intermediária da prensa
A verificação intermediária confere um ponto de uso entre calibrações; o ajuste corrige o indicador; a calibração com certificado compara a prensa com uma célula de carga padrão e registra o erro e a incerteza em cada ponto.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência de um ponto de uso com um padrão ou dinamômetro calibrado | Correção da indicação do manômetro ou do indicador de força | Comparação com uma célula de carga padrão, com erro e incerteza registrados em cada ponto |
| Quem faz | A sua equipe, entre calibrações | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha a prensa entre calibrações | Que o erro foi corrigido, junto com a calibração | O certificado com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
O que vai para a pasta da qualidade
O certificado de calibração é o documento que comprova a força indicada pela prensa. A verificação intermediária e o ajuste mostram o acompanhamento da rotina e se somam a ele.
Critério de aceitação e intervalo de calibração da prensa hidráulica
Quem decide se a prensa serve e quando ela volta à calibração é a sua empresa. O certificado traz os números, e o critério de aceitação e o intervalo transformam esses números em decisão.
Quem define se a prensa serve para o processo
O critério de aceitação é o limite de erro que a sua empresa aceita para o indicador de força, definido pela janela de força do processo: a prensagem de um rolamento, a moldagem, o ensaio de compressão. Some o erro e a incerteza de cada ponto e compare com esse limite; fora dele, o indicador vai para ajuste ou troca.
Como a prensa trabalha em faixas diferentes conforme a peça, defina o critério para os pontos que o processo usa de fato. Um erro alto no começo da escala pesa pouco se a prensa só opera perto do topo.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade: mostra como a prensa estava no dia da calibração. Recomendamos 12 meses como ponto de partida, enquanto não há histórico; quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do cliente dela.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco.
Quanto custa a calibração de prensa hidráulica: o que muda no orçamento
O valor depende da capacidade, do tipo de leitura, da quantidade e do local. Com a lista em mãos, o orçamento sai certo para as suas prensas.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Capacidade | Forças maiores pedem células de carga e montagens maiores | Uma prensa de bancada de 10 tf e outra de 60 tf, de rompimento de concreto |
| Tipo de leitura | Manômetro e célula de carga pedem preparo e comparação diferentes | Uma prensa com manômetro e outra com indicador digital |
| Número de pontos | Mais pontos mostram o comportamento ao longo da faixa | Pontos extras na força em que a montagem acontece |
| Quantidade no pedido | Várias prensas juntas organizam melhor o trabalho | As prensas de toda a linha de montagem na mesma visita |
| Urgência | Uma data apertada muda a programação | Auditoria do cliente marcada para a semana seguinte |
| Local do serviço | Onde a calibração acontece muda a organização do trabalho | Uma prensa de grande porte fixa na base da linha |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a leitura de força da prensa
Boa parte das diferenças de força vem da montagem e da leitura, e não da prensa em si. Estes cuidados protegem o processo e o resultado da calibração.
Padrão ou peça fora do centro
Força aplicada fora do eixo carrega a estrutura de lado e muda a leitura.
O que fazer: centralize a peça ou o padrão sob o pistão e use calços planos e paralelos na mesa.
Pressão lida como força sem conversão
Ler bar como se fosse tonelada leva a forças muito diferentes da real.
O que fazer: confira se a escala do manômetro está em força ou em pressão e use a área do pistão na conversão.
Leitura antes de estabilizar
Logo depois da subida, a pressão ainda acomoda e o ponteiro oscila.
O que fazer: espere a leitura parar antes de registrar e use a mesma rotina de espera em todos os turnos.
Vazamento no circuito
Mangueira ou vedação com vazamento faz a força cair durante a prensagem, e a peça recebe menos do que o painel mostrou no início.
O que fazer: inspecione mangueiras e conexões na rotina.
Manômetro com vibração ou golpe
Golpes de pressão e vibração da máquina cansam o mecanismo do manômetro e deslocam o ponteiro.
O que fazer: use amortecedor de pulsação e troque o manômetro que não volta ao zero.
Sobrecarga do indicador
Passar da capacidade do manômetro ou da célula pode deformar o elemento de medição de forma permanente.
O que fazer: mantenha a operação abaixo do fundo de escala, com margem.
Por que calibrar a prensa hidráulica com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber um certificado rastreável à RBC e saber o que cada ponto diz sobre a força que a sua prensa aplica.
Certificado rastreável à RBC, com cada ponto explicado
Os padrões de referência são calibrados em laboratórios da RBC, e o certificado traz o erro e a incerteza de cada força medida. Explicamos o resultado em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias de calçados, metalurgia e componentes, com laboratório próprio em Franca/SP e atendimento pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, com instrumentos que a produção usa todos os dias.
Durômetro, dinamômetro e prensa hidráulica num laboratório só
O indicador da prensa, os dinamômetros e os durômetros entram no mesmo pedido. Veja os outros instrumentos de força e dureza que calibramos.
Calibração e ajuste no mesmo lugar
Quando o erro passa do seu critério de aceitação, também fazemos o ajuste do indicador de força, como serviço separado da calibração e combinado no orçamento.
Nota 5,0 no Google
Os clientes falam do atendimento excelente, da equipe atenciosa e de um serviço rápido, com certificado rastreável e organizado para a pasta da qualidade.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia, inclusive com a prensa instalada. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Atendimento excelente e equipe muito atenciosa! Fiz calibração de instrumentos e o serviço foi rápido, com certificado rastreável e dentro das normas. A TÉCNICA Metrologia é referência em Franca e região — recomendo sem hesitar.
Paulo Soares Ótimo atendimento e serviço prestado!
Fabricio Soares
Perguntas frequentes sobre calibração de prensa hidráulica
Qual é o valor da calibração de prensa hidráulica?
Depende da capacidade, do tipo de leitura, do número de pontos, da quantidade de prensas, da urgência e do local. Envie esses dados pelo WhatsApp, e o orçamento de calibração sai certo para as suas prensas.
Quanto tempo leva a calibração da prensa?
Depende da quantidade de prensas, das capacidades, da programação e do acesso às máquinas, por isso o prazo é combinado no orçamento. Se há uma parada programada ou uma auditoria, informe a data no pedido.
O certificado de calibração da prensa tem validade?
Não: ele mostra como o indicador estava no dia da calibração. Recomendamos 12 meses como ponto de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico.
O certificado é RBC?
O certificado da Técnica Metrologia traz a rastreabilidade metrológica à RBC: os padrões de referência usados na calibração são calibrados em laboratórios da RBC, e você recebe o erro e a incerteza de cada ponto. Os termos estão no guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na ISO 9001, o auditor costuma conferir se os equipamentos de medição que afetam o produto estão calibrados, com rastreabilidade comprovada e no intervalo definido pela empresa. O certificado traz a rastreabilidade à RBC, o erro e a incerteza; com a sua análise registrada, você tem o que apresentar, e a avaliação final é do auditor.
Prensa com manômetro: calibro a força ou a pressão?
Se a prensa controla força, calibramos a força: o padrão mede a força real no pistão e a compara com o que o manômetro representa. Se a sua empresa quer só a pressão do circuito, o caminho é calibrar o manômetro como medidor de pressão.
Em que unidade sai o resultado: tonelada-força ou newton?
O newton é a unidade do SI e a referência do certificado. Se a escala da prensa está em tf, kgf ou bar, informe no pedido: a forma de apresentar o resultado é combinada no orçamento.
Vocês fazem o ajuste da prensa?
Sim, no indicador de força, como serviço separado da calibração e combinado no orçamento. Quando o manômetro ou a célula já não responde de forma estável, o resultado da calibração ajuda a sua empresa a decidir pela troca.
O que preciso informar ao pedir a calibração da prensa?
Informe a capacidade, o tipo de leitura, a faixa de operação, a identificação da prensa e onde ela está instalada. Pontos de interesse e exigências do cliente da sua empresa também entram no pedido.
Depois da calibração, o que faço com o certificado?
Compare o erro e a incerteza dos pontos que o processo usa com o critério de aceitação e registre a decisão de uso. Arquive o certificado no plano de calibração e marque a próxima data no intervalo definido.
