Calibração dimensional de paquímetros, micrômetros e trenas
Calibração dimensional do seu parque inteiro no mesmo pedido, do paquímetro à peneira, com certificado rastreável à RBC e o erro de cada ponto explicado.
A calibração dimensional compara instrumentos que medem comprimento, ângulo e abertura com padrões e registra o erro e a incerteza de cada ponto num certificado rastreável à RBC. É para a indústria, a inspeção e o controle de qualidade. Sua empresa reúne o parque dimensional num pedido só e decide o uso de cada instrumento com números claros.
Parque dimensional
Instrumentos de medição dimensional que calibramos
São 10 instrumentos dimensionais, do paquímetro da inspeção à peneira do ensaio granulométrico, cada um com a sua página.

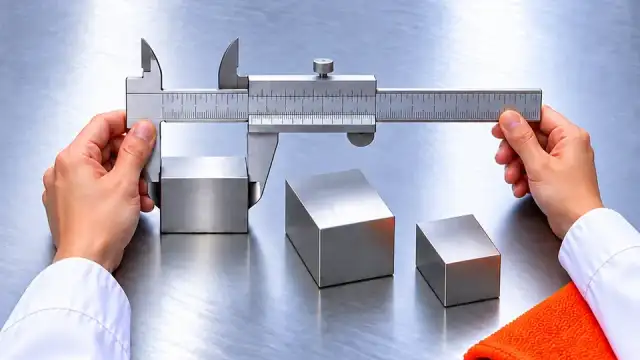

Calibração de paquímetro
Mede dimensões externas, internas e de profundidade e é o instrumento mais usado na inspeção da produção.
Ver como calibramos o paquímetro

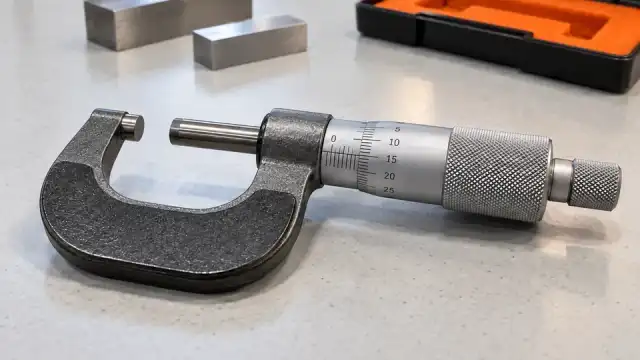

Calibração de micrômetro
Mede espessuras, diâmetros e comprimentos com resolução de 0,01 mm ou 0,001 mm, em faixas de 25 mm.
Conhecer a calibração de micrômetro

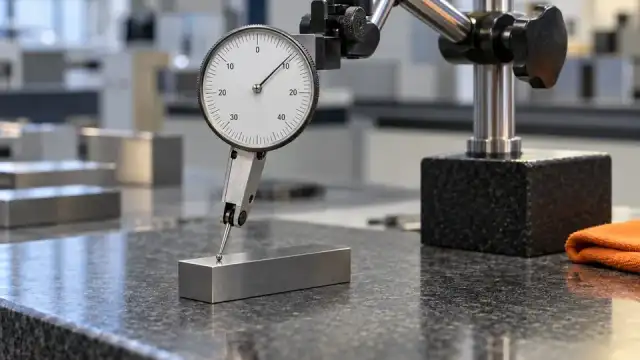

Calibração de relógio apalpador
Montado em suporte, mede pequenas variações, batimento, alinhamento e paralelismo na usinagem.
Ver a calibração do relógio apalpador

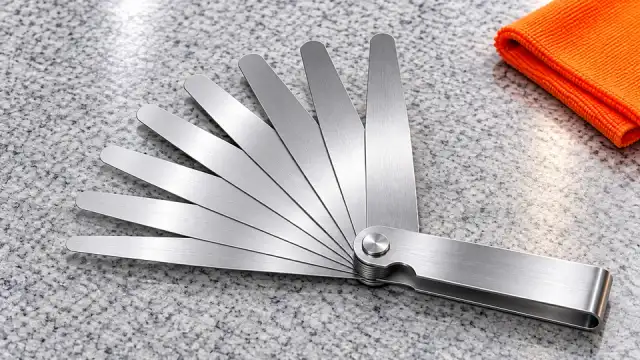

Calibração de calibre de folga
Jogo de lâminas de espessura gravada para medir folgas de válvulas, rolamentos e engrenagens.
Ver como calibramos o calibre de folga

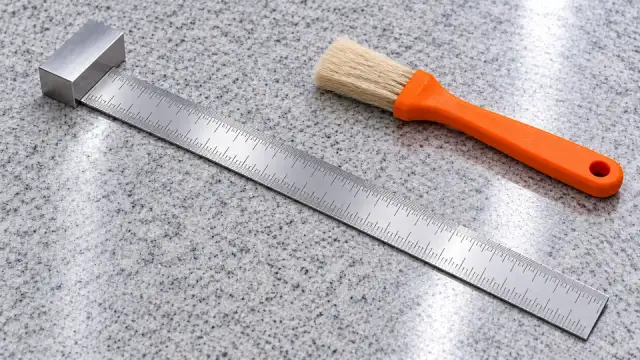

Calibração de régua
Faz a medição linear com escala gravada na usinagem, na ferramentaria, na montagem e na inspeção.
Conhecer a calibração de régua

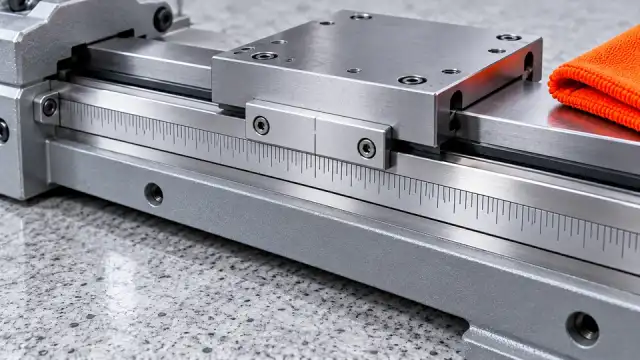

Calibração de escala graduada
Régua rígida de divisões uniformes, inclusive as escalas fixadas em máquinas e dispositivos.
Ver a calibração de escala graduada

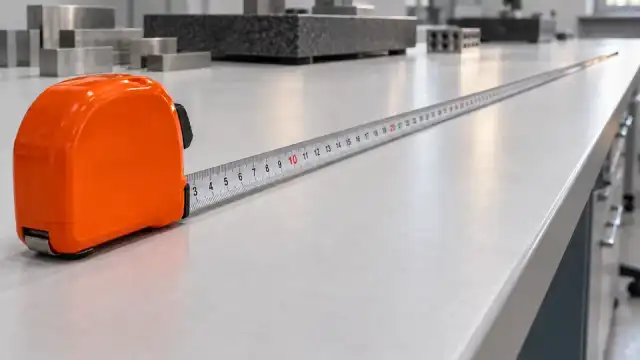

Calibração de trena
Fita graduada para medidas longas no corte, na montagem, na metalmecânica e na manutenção.
Ver como calibramos a trena

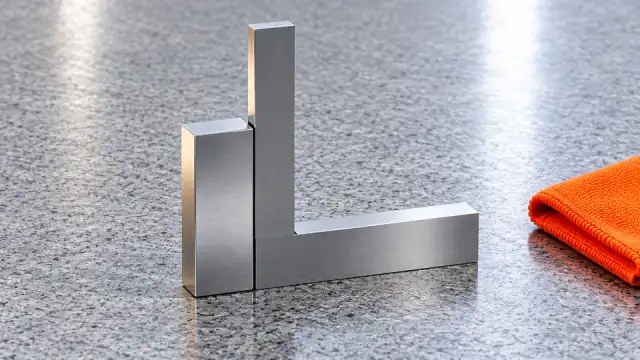

Calibração de esquadro
Confere a perpendicularidade de 90° entre duas superfícies na usinagem, ferramentaria e montagem.
Conhecer a calibração de esquadro

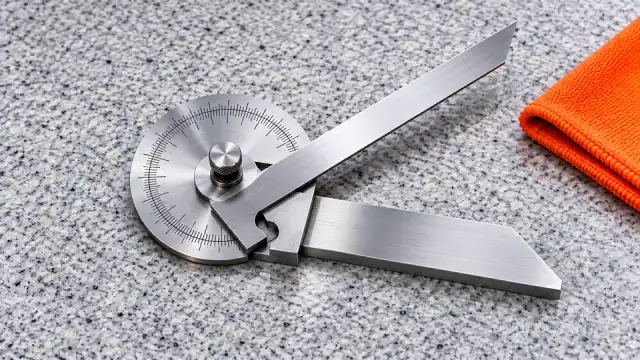

Calibração de transferidor
Mede ângulos entre faces e arestas, nas versões simples, completo, universal ou eletrônico.
Ver a calibração de transferidor

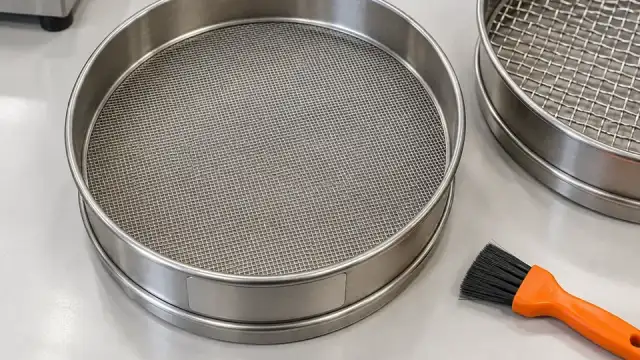

Calibração de peneira
Confere a abertura da malha das peneiras de ensaio granulométrico na mineração, construção e alimentos.
Ver como calibramos a peneira

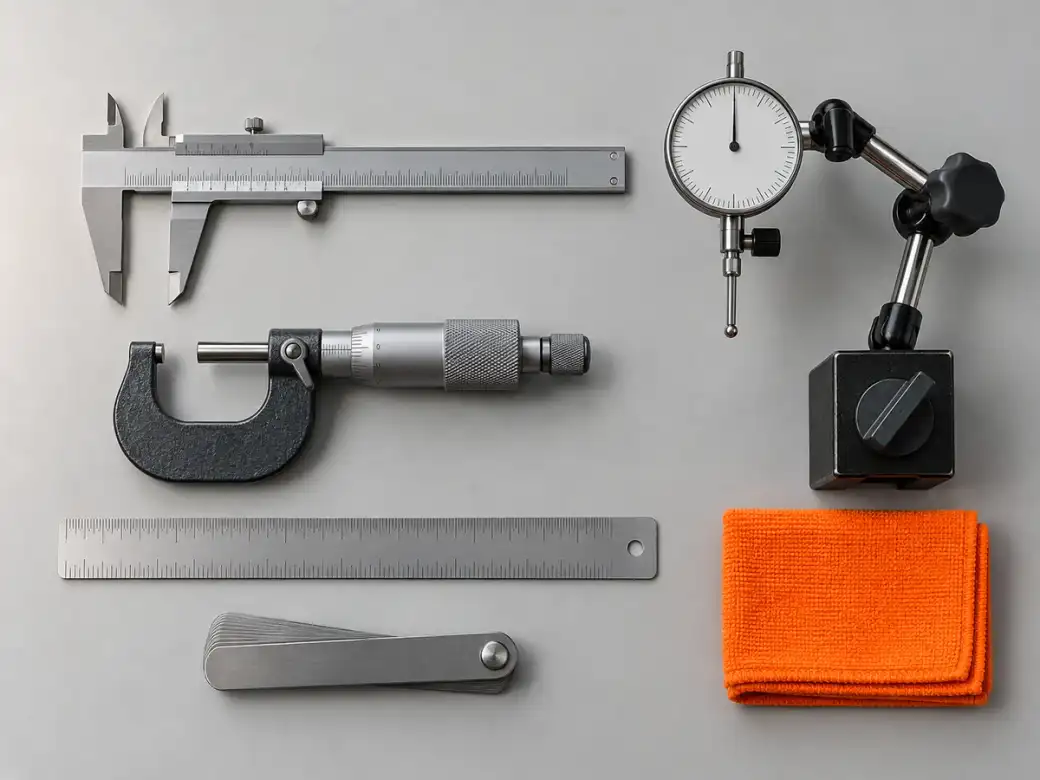

Como escolher a calibração certa para cada instrumento dimensional
A calibração de instrumentos dimensionais segue o uso de cada um: muda o que se compara e o que o certificado registra.
Deslize para ver as outras colunas
| Instrumento | Para quem é | Quando indicar | O que o certificado entrega | Página |
|---|---|---|---|---|
| Paquímetro | Inspeção e controle dimensional da produção | Medidas externas, internas e de profundidade no dia a dia | Erro e incerteza em pontos ao longo da faixa | Ver a calibração |
| Micrômetro | Usinagem e inspeção de tolerâncias apertadas | Peça com tolerância de poucos centésimos de milímetro | Erro e incerteza em pontos da faixa de 25 mm | Ver a calibração |
| Relógio apalpador | Usinagem, ferramentaria e preparação de máquinas | Batimento, alinhamento e paralelismo com o relógio no suporte | Erro de indicação em pontos da faixa curta | Ver a calibração |
| Calibre de folga | Montagem e manutenção | Folgas de válvulas, rolamentos e engrenagens | Espessura de cada lâmina, com o erro de cada uma | Ver a calibração |
| Régua | Usinagem, ferramentaria, montagem e inspeção | Medição linear com leitura direta na escala | Erro em pontos ao longo da escala gravada | Ver a calibração |
| Escala graduada | Inspeção e máquinas com escala fixada | Escala de máquina ou dispositivo usada como referência | Erro das divisões ao longo do comprimento | Ver a calibração |
| Trena | Corte, montagem, metalmecânica e manutenção | Medidas longas no corte e na montagem | Erro em pontos ao longo da fita graduada | Ver a calibração |
| Esquadro | Usinagem, ferramentaria e montagem | Conferência de perpendicularidade entre duas superfícies | Desvio em relação aos 90° | Ver a calibração |
| Transferidor | Quem mede ângulos na produção ou na inspeção | Leitura de ângulo simples, universal ou eletrônica | Erro de indicação em ângulos ao longo da escala | Ver a calibração |
| Peneira | Mineração, construção e alimentos | Peneira de ensaio granulométrico no controle de qualidade | Abertura da malha, com erro e incerteza | Ver a calibração |

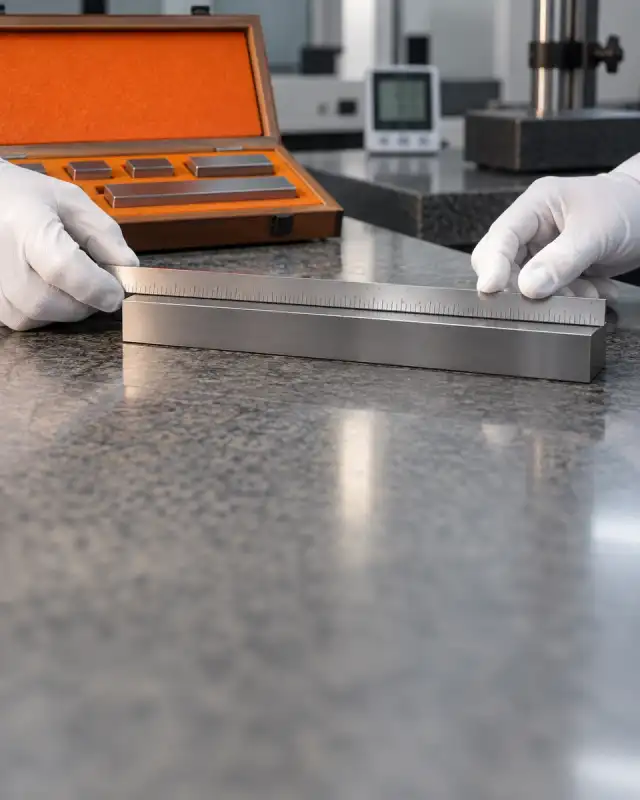

Como a Técnica Metrologia faz a calibração dimensional

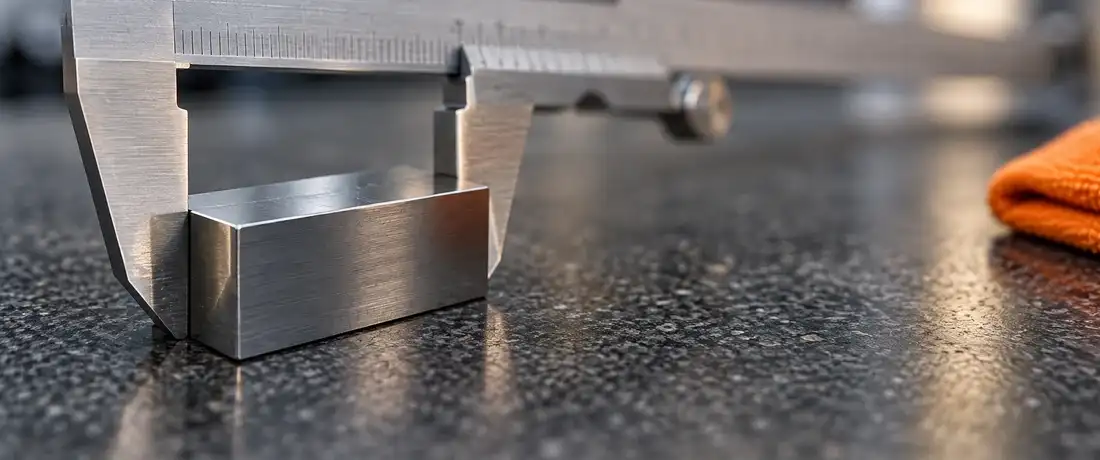

Cada instrumento da sua empresa é comparado com os padrões de referência dimensionais da Técnica Metrologia: blocos-padrão (peças de comprimento conhecido) de 0 a 570 mm, goniômetro padrão de 0° a 360°, com resolução de 5', escala graduada padrão de 0 a 1.000 mm e paquímetro padrão de 0 a 150 mm. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI). A faixa do seu instrumento é confirmada no orçamento.
A lista do parque dimensional
Você manda a lista dos instrumentos dimensionais com a faixa em que cada um trabalha. Paquímetros, trenas, esquadros e peneiras entram juntos, porque o trabalho é organizado pelo parque.
Um orçamento para a lista inteira
Montamos um orçamento de calibração único, com os pontos de cada instrumento definidos pela faixa que a sua empresa usa. O prazo é combinado no orçamento, pensando na data da auditoria.
Conferência de cada instrumento
No laboratório em Franca ou na sua empresa, sob avaliação prévia, cada instrumento é identificado e conferido. Faces, escalas, lâminas e malhas são limpas antes de medir.
Comparação com os padrões a 20 °C
Cada instrumento é comparado com os padrões nos pontos definidos, na temperatura de referência de 20 °C. Comprimento, ângulo ou abertura de malha: o que se compara segue o uso dele.
Certificado de cada instrumento, explicado
Emitimos o certificado de calibração de cada instrumento, com os resultados ponto a ponto. Se a sua equipe tiver dúvida na leitura, explicamos o que cada número significa.
O próximo vencimento no plano
Com os certificados, a sua empresa registra a decisão de uso e marca a próxima calibração no plano. O parque chega ao vencimento seguinte organizado, instrumento por instrumento.
Por que calibrar instrumentos dimensionais com a Técnica Metrologia
Para quem responde pela qualidade, o ganho é resolver o parque dimensional com um laboratório que explica o que entrega.
Erro e incerteza de cada ponto, explicados
O certificado rastreável à RBC traz o erro e a incerteza de cada ponto. Explicamos o resultado em linguagem clara, para a sua qualidade decidir o uso sem adivinhar.
O parque dimensional num pedido só
Os 10 instrumentos dimensionais, do paquímetro à peneira, entram no mesmo pedido e no mesmo orçamento, com um laboratório só cuidando do parque inteiro.
Laboratório em Franca/SP desde 2017
Desde 2017, o laboratório em Franca/SP recebe instrumentos dimensionais da inspeção, da ferramentaria e da manutenção de indústrias e laboratórios.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, em instrumentos de várias grandezas, inclusive os dimensionais.
Ajuste no mesmo lugar, quando cabe
Paquímetro, micrômetro e relógio apalpador admitem ajuste. Quando o erro passa do seu critério, fazemos o ajuste como serviço separado, combinado no orçamento.
Nota 5,0 no Google
Os clientes da Técnica Metrologia costumam elogiar a equipe atenciosa e profissional e o cuidado com a rastreabilidade dos resultados de cada calibração.

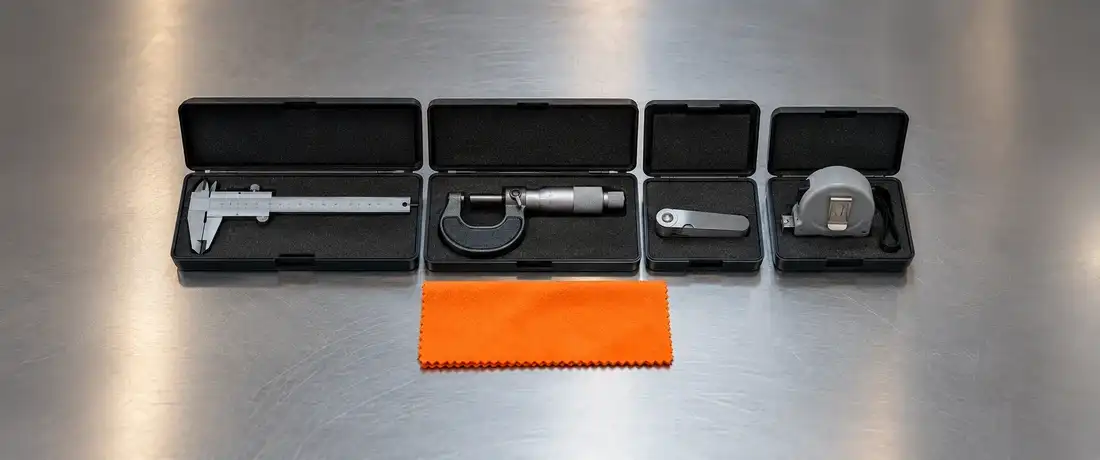

O que separar antes de pedir a calibração dimensional
Uma lista bem feita encurta o orçamento e leva a calibração aos pontos que importam para o seu processo.
O que vai na lista de instrumentos
- Identificação ou tag, igual à do cadastro interno.
- Tipo e faixa, como paquímetro de 0 a 300 mm ou calibre de folga de 20 lâminas.
- Resolução, que entra na incerteza: 0,05 mm num paquímetro analógico, 0,001 mm num micrômetro.
- A faixa que a produção usa, onde vale concentrar os pontos.
O que a sua empresa decide antes
- Critério de aceitação de cada instrumento, a partir da tolerância das peças que ele mede.
- Intervalo no plano, para os vencimentos do parque não caírem todos juntos.
- Exigência do seu cliente: pontos específicos, data de auditoria ou documento pedido em contrato.
O que conferir quando o certificado chega
- Identificação e faixa iguais às do instrumento enviado.
- Erro mais incerteza de cada ponto, comparados com o critério de aceitação.
- Instrumento fora do critério: ajuste, uso menos exigente ou troca, com a decisão registrada.
Calibração dimensional em Franca, Ribeirão Preto e região
Atendemos empresas de Franca, onde ficam a sede e o laboratório, de Ribeirão Preto e da região de Franca e Ribeirão Preto, e também de Santos, São Paulo e do ABC. Veja os detalhes da calibração em Franca e da calibração em Ribeirão Preto. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia, como mostra a calibração no local da sua empresa. Consulte a disponibilidade de acordo com o tipo de calibração.
Avaliações de clientes da Técnica Metrologia no Google
Estes trechos vêm do perfil da Técnica Metrologia no Google, como os clientes escreveram.
Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão Atendimento rápido e de excelente qualidade, profissionais competentes e muito atenciosos. Possuem uma estrutura completa para manutenção e calibração de equipamentos de medição de diversas grandezas.
Gustavo Silva
Perguntas frequentes sobre calibração dimensional
Quais instrumentos entram na calibração dimensional?
Na Técnica Metrologia, a calibração dimensional cobre paquímetro, micrômetro, relógio apalpador, calibre de folga, régua, escala graduada, trena, esquadro, transferidor e peneira: os instrumentos que medem comprimento, ângulo e abertura de malha. O ponto de partida costuma ser a calibração de paquímetro, o instrumento mais usado na inspeção.
O que é metrologia dimensional?
Metrologia dimensional é a parte da metrologia que trata das medidas de comprimento e de ângulo, como dimensões de peças, folgas e perpendicularidade. A calibração dimensional aplica esse conhecimento aos instrumentos que fazem essas medidas.
Por que a temperatura de 20 °C importa na calibração dimensional?
Porque 20 °C é a temperatura de referência das medidas dimensionais, e o aço muda de tamanho com o calor. Fora dela, peça e instrumento leem valores diferentes.
Com que frequência calibrar os instrumentos dimensionais?
Recomendamos 12 meses como ponto de partida para o instrumento sem histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do seu cliente, como orienta o guia ILAC-G24:2022 / OIML D 10:2022. A periodicidade de calibração do paquímetro e do micrômetro mostra como ajustar o intervalo ao uso.
Como conferir paquímetro e micrômetro entre uma calibração e outra?
Com a verificação intermediária: a sua equipe mede blocos-padrão de valor conhecido e compara a leitura com o último certificado. Se a diferença crescer, o instrumento sai de uso antes do vencimento; veja o passo a passo da verificação com blocos-padrão.
O que fazer com régua, trena ou calibre de folga fora do critério de aceitação?
O certificado orienta a decisão da sua empresa: manter em uso, reservar para medições menos exigentes ou trocar. No calibre de folga, a decisão pode ser lâmina por lâmina; veja a calibração de calibre de folga.
O que muda na calibração de esquadro e transferidor?
A comparação é feita em ângulo: no esquadro, o certificado mostra o desvio em relação aos 90°; no transferidor, o erro de indicação ao longo da escala. Veja a calibração de esquadro e a calibração de transferidor.
Peneira de ensaio também é calibração dimensional?
É. A calibração confere a abertura da malha, uma medida de comprimento que separa as partículas no ensaio granulométrico. Por isso a calibração de peneira de ensaio entra no mesmo pedido dos outros instrumentos dimensionais.
Vocês calibram instrumentos de outras grandezas no mesmo pedido?
Sim. Além da metrologia dimensional, a Técnica Metrologia calibra outras grandezas, como na calibração de massa e na calibração de rotação e tempo. O panorama completo está em calibração de instrumentos.
Como manter os vencimentos do parque dimensional em dia?
Com um plano de calibração que registra a data de cada instrumento e o intervalo que a sua empresa definiu. Para quem calibra o parque ao longo do ano, o contrato de calibrações organiza as datas num acordo só.
