A calibração de picnômetro determina, pelo peso da água que ele contém, o volume interno real do frasco e registra o erro e a incerteza. É para laboratórios que medem densidade de líquidos ou de sólidos em pó no controle de qualidade. Sua empresa recebe um certificado rastreável à RBC, explicado, com o volume que entra no cálculo da densidade.
O que é picnômetro, para que serve e como é a calibração
O picnômetro é um frasco de volume interno conhecido usado para medir a densidade, também chamada de massa específica, de líquidos e, em alguns modelos, de sólidos em pó. Calibrá-lo é determinar o volume real desse frasco e registrar o erro e a incerteza no certificado.
A medida com picnômetro, a picnometria, parte de uma conta simples: densidade é massa dividida por volume. O laboratório pesa o picnômetro cheio da amostra, desconta o peso dele vazio e divide essa massa pelo volume do frasco. Se o volume estiver errado, toda densidade calculada erra na mesma proporção. Ele é comum no controle de qualidade de indústrias como tintas, alimentos, cosméticos e químicos. O passo a passo da medida fica no guia de como usar picnômetro para medir densidade.
A calibração usa o método gravimétrico: o picnômetro é pesado vazio e seco, depois cheio de água em temperatura controlada, e a massa da água vira volume pela densidade da água, com a correção do empuxo do ar, o leve empurrão do ar sobre o que está na balança. A ISO 4787:2021, que trata da vidraria volumétrica, observa que os procedimentos dela podem, na maior parte, ser seguidos para determinar o volume de um picnômetro. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Muita gente pede para "aferir o picnômetro". Aferição é o nome de balcão para o mesmo pedido; o termo técnico é calibração, que mede o volume real e registra o erro.
Picnômetro de vidro com tampa esmerilhada
É o modelo mais comum: frasco de vidro com tampa de encaixe esmerilhado, muitas vezes furada no centro para o excesso sair. Na calibração, tampa e corpo são um conjunto, porque a tampa faz parte do volume.
Picnômetro capilar (Gay-Lussac)
Tem tampa com tubo capilar fino, que define o volume com um nível bem marcado. Na calibração, o enchimento até o topo do capilar e a secagem do excesso recebem atenção especial, porque decidem o volume.
Picnômetro com termômetro
Traz um termômetro acoplado à tampa, para registrar a temperatura da amostra na medida. Na calibração, conferimos o encaixe do conjunto, e o volume é determinado com o termômetro montado como na rotina.
Picnômetro metálico
Feito em aço inoxidável ou alumínio, resiste a quedas e a amostras como tintas e vernizes. Na calibração, o método gravimétrico é o mesmo, e a inspeção confere a vedação da tampa e marcas de amassado no corpo.
Calibramos picnômetros de vidro, capilares, com termômetro e metálicos, nas faixas mais usadas na indústria e no laboratório, de poucos mililitros a mais de 100 mL. Os padrões de referência da Técnica Metrologia nesta grandeza vão até 5 kg, na balança padrão, e até 5 L em volume; a faixa do seu picnômetro é confirmada no orçamento quando sair do comum. Veja também os outros instrumentos de vidrarias e volume que calibramos.

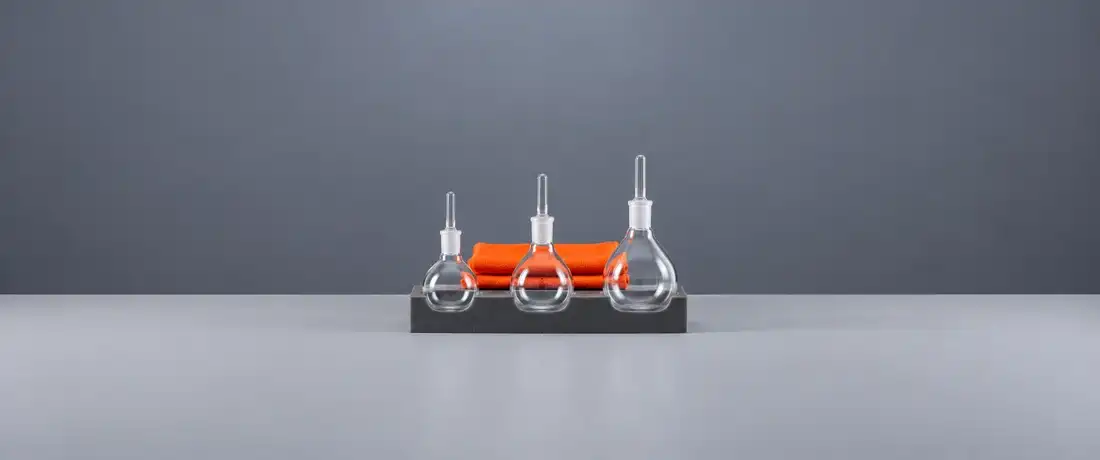

Quando a sua empresa precisa calibrar o picnômetro
Calibre o picnômetro sempre que o laboratório precisar provar que o volume usado no cálculo da densidade é o volume real do frasco: antes do primeiro uso, depois de trocar uma peça ou quando pedem o certificado.
O picnômetro é novo no laboratório
O picnômetro novo chega com o volume nominal gravado, sem histórico no laboratório. A calibração antes do primeiro uso mostra o volume real que vai entrar nas contas de densidade.
A tampa foi trocada ou quebrou
A tampa faz parte do volume, e uma tampa nova ou de outro frasco muda o resultado. Depois de qualquer troca, a calibração determina o volume do conjunto que a bancada passou a usar.
Entrou um produto ou uma especificação nova
Uma especificação de densidade mais apertada pede volume conhecido, com incerteza. A calibração entrega esses números para a sua empresa saber se o picnômetro acompanha a nova exigência.
O intervalo está vencendo no plano de calibração
O plano de calibração marca a data de cada picnômetro. Calibrar antes dela mantém o frasco liberado e evita interromper a liberação de lotes que dependem da medida de densidade.
A auditoria está marcada
O auditor costuma pedir o certificado dos instrumentos que entram no resultado do controle de qualidade. Calibrar com antecedência dá tempo de ler o resultado e atualizar o volume nas planilhas.
O seu cliente pediu o certificado
Clientes que compram por especificação de densidade costumam conferir os instrumentos do laboratório do fornecedor. Com o picnômetro calibrado, você apresenta o volume real e a incerteza.
Quando outro caminho resolve melhor
Às vezes a dúvida está no jeito de medir ou na balança.
A dúvida é como medir densidade com o picnômetro?
Se o problema está no procedimento, e não no frasco, o caminho é revisar a rotina de medida. O guia de medida de densidade com picnômetro, passo a passo mostra a sequência.
A dúvida está na balança usada nas pesagens?
A densidade depende das duas pesagens, vazio e cheio, tanto quanto do volume. Se a balança do laboratório não tem certificado em dia, veja a calibração de balança.
Como funciona a calibração de picnômetro pelo método gravimétrico
Do pedido ao certificado, cada etapa existe para que o volume que chega até você seja o volume interno real do picnômetro. O prazo é combinado no orçamento.
Orçamento a partir da lista de picnômetros
Primeiro entendemos quantos picnômetros são, de que tipo, de que volume e em que temperatura o laboratório mede a densidade. Com isso, o orçamento define o ensaio de cada conjunto e o prazo.
Inspeção do corpo, da tampa e da limpeza
Conferimos trincas no corpo, o encaixe da tampa, o capilar desobstruído e, quando há, o termômetro montado. Limpamos e secamos o conjunto, porque resíduo de amostra ou umidade por dentro mudariam a primeira pesagem.
Registro das condições e da temperatura da água
Anotamos a temperatura da água e do ar e a umidade, porque a densidade da água e o empuxo do ar dependem delas. A água fica em temperatura controlada, já que décimos de grau mudam a massa que cabe no frasco.

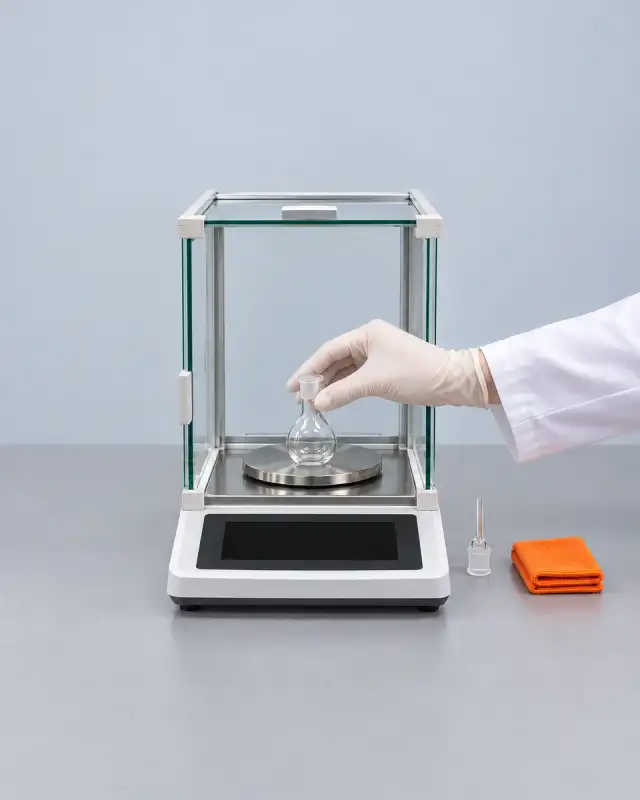

Pesagem do picnômetro vazio e seco
Pesamos o conjunto de corpo e tampa vazio, seco e na temperatura do ambiente, na balança analítica calibrada. Essa pesagem é a base de todo o resultado: qualquer gota esquecida aparece depois como volume a mais.
Enchimento sem bolhas e pesagem cheio
Enchemos o picnômetro com água sem bolhas, encaixamos a tampa, deixamos o excesso sair e secamos o lado de fora. Depois pesamos o conjunto cheio e repetimos o ciclo para avaliar a repetibilidade.
Volume com a correção do empuxo, erro e certificado
A massa da água vira volume pela densidade da água, com a correção do empuxo do ar, e daí saem o volume real, o erro frente ao nominal e a incerteza. A entrega do picnômetro e do certificado segue o combinado no orçamento.
Tem também micropipetas, pipetas ou buretas para calibrar? Você pode enviar a lista com os picnômetros, e montamos um orçamento de calibração só.

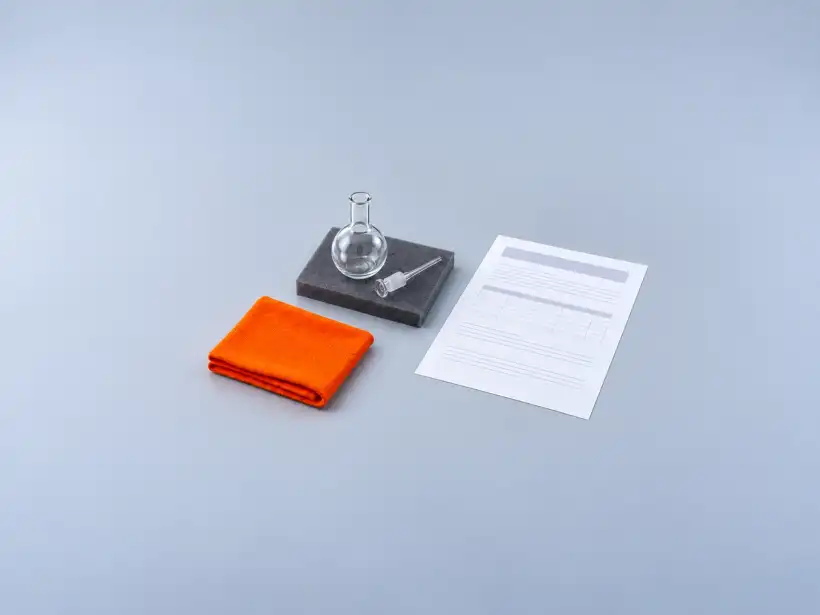

O que o certificado de calibração de picnômetro entrega
O certificado mostra o volume real do picnômetro ao lado do volume nominal, com o erro, a incerteza e a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a sua medida e as unidades do SI. O seu picnômetro é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do picnômetro e da tampa ensaiada com ele
- Data da calibração e condições do ensaio
- Temperatura da água em que o volume foi determinado
- Valores obtidos: volume nominal e volume real
- Erro, repetibilidade e incerteza de medição do volume
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa
- A decisão de uso: sua empresa decide se o picnômetro serve, pelo critério de aceitação da medida de densidade.
- O volume da conta: o laboratório atualiza o volume usado no cálculo com o valor real do certificado.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe, com água e a balança do laboratório, entre calibrações.
Exemplo: como ler o resultado do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Volume nominal | Volume real | Erro |
|---|---|---|
| 25,000 mL | 25,038 mL | +0,038 mL |
O picnômetro gravado como 25 mL tem volume real de 25,038 mL. O erro é de +0,038 mL, e a incerteza vem no certificado, ao lado do erro.
Imagine uma amostra com 25,10 g de massa. Com o volume nominal, a densidade calculada sai 1,0040 g/mL; com o volume real, 1,0025 g/mL. Essa diferença de 0,0015 g/mL pode decidir se o lote fica dentro ou fora de uma especificação apertada.
Calibração, verificação intermediária e troca do picnômetro
O picnômetro tem três caminhos na rotina: conferir com água, trocar o frasco ou calibrar com certificado. Só a calibração gera o volume com rastreabilidade à RBC.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Troca do picnômetro | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência com água e a balança do laboratório para ver se o volume segue estável | Substituir o picnômetro danificado ou com tampa que não encaixa mais | Ensaio gravimétrico com volume real, erro, repetibilidade e incerteza |
| Quem faz | A sua equipe, entre calibrações | A sua empresa, com o picnômetro novo calibrado antes do uso | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Não | Sim, entra outro picnômetro | Não |
| Gera certificado? | Gera registro interno do laboratório | O picnômetro novo recebe o próprio certificado quando é calibrado | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o vidro trinca, a tampa se perde ou o erro passa do critério | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que o laboratório acompanha o picnômetro entre calibrações | Que o frasco fora de condição saiu de uso, com registro | O certificado com rastreabilidade metrológica à RBC, volume real, erro e incerteza |
Qual das três o auditor quer ver
O documento que comprova o volume usado na densidade é o certificado de calibração. A verificação intermediária e o registro da troca complementam esse certificado.
Critério de aceitação e intervalo de calibração do picnômetro
A sua empresa decide se o picnômetro serve e quando ele volta à calibração. O certificado traz o volume real e a incerteza, e o critério e o intervalo viram regra do controle de qualidade.
Quem define se o picnômetro serve para a medida de densidade
O critério de aceitação é o limite de incerteza e de erro que o laboratório aceita para o volume do picnômetro, definido pela tolerância da especificação de densidade do produto. Quem fixa esse limite é a qualidade.
Com o volume real no cálculo, o erro deixa de distorcer a densidade, e o que pesa é a incerteza. Compare a incerteza do volume com a folga da especificação: se cabe com margem, o picnômetro segue; se não cabe, vale um frasco de volume maior ou outro método.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como intervalo de partida, enquanto o picnômetro ainda não tem histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico do instrumento, além da exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco.
Quanto custa a calibração de picnômetro: o que muda no orçamento
O valor da calibração de picnômetro muda com o tipo, o volume, as condições de ensaio pedidas e o número de frascos no pedido.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do picnômetro | Vidro, capilar, com termômetro e metálico pedem cuidados próprios na inspeção e no enchimento | Um picnômetro de vidro com tampa e um metálico |
| Volume nominal | O volume define a quantidade de água e o manuseio em cada ciclo | Um picnômetro de 10 mL e um de 100 mL |
| Temperatura de ensaio | Uma temperatura diferente da usual pede preparo próprio da água | Volume pedido na temperatura em que a densidade é medida |
| Quantidade no pedido | Vários picnômetros juntos organizam melhor o trabalho | Os picnômetros de todas as linhas de produto no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | O laboratório em Franca ou a sua empresa mudam a logística | Picnômetros de um laboratório de controle fora de Franca |
Se o laboratório calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem o volume do picnômetro
Boa parte das densidades erradas vem de detalhes no enchimento e no manuseio do picnômetro.
Bolha de ar presa no frasco
Uma bolha ocupa o lugar do líquido, e a massa pesada fica menor do que deveria.
O que fazer: encha devagar, pela parede, bata de leve no frasco e confira contra a luz antes de tampar.
Tampa trocada entre picnômetros
Tampas parecidas não têm o mesmo volume, e a troca muda o volume do conjunto.
O que fazer: identifique corpo e tampa com a mesma marca e guarde os dois sempre juntos.
Umidade e dedos por fora do frasco
Gotas na parede externa e a gordura dos dedos somam massa à pesagem do picnômetro cheio.
O que fazer: seque o lado de fora com papel que não solta fibra e segure o frasco pelo gargalo.
Amostra fora da temperatura da medida
Líquido mais quente ocupa mais volume, e o frasco entra na balança com menos massa.
O que fazer: leve a amostra à temperatura definida no método antes de completar o picnômetro.
Picnômetro molhado na pesagem vazio
Água ou solvente esquecidos por dentro entram na massa do frasco vazio e distorcem a conta.
O que fazer: seque o conjunto por completo e espere ele chegar à temperatura da sala antes de pesar.
Excesso no capilar sem enxugar
O líquido que sobe pelo capilar e escorre pela tampa vira massa extra na pesagem.
O que fazer: enxugue o topo do capilar e a tampa com cuidado, sem puxar líquido de dentro do tubo.
Por que calibrar o picnômetro com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber um certificado rastreável à RBC com o volume real do seu picnômetro.
Certificado rastreável à RBC, com o volume explicado
O certificado traz o volume nominal, o volume real, o erro, a repetibilidade e a incerteza, e explicamos o resultado em linguagem clara para a sua equipe.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para laboratórios e indústrias, com laboratório próprio em Franca/SP e atendimento direto pelo WhatsApp, de segunda a sexta, das 8h às 18h.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, com os instrumentos que o controle de qualidade usa todo dia.
As 7 vidrarias e instrumentos de volume num laboratório só
Micropipeta, pipeta, bureta, proveta, béquer, erlenmeyer e picnômetro: veja as 7 vidrarias e instrumentos de volume que calibramos e mande tudo no mesmo pedido.
Volume real pronto para a sua conta
O volume do certificado entra direto na planilha de densidade no lugar do nominal, com a temperatura do ensaio registrada para a sua equipe saber em que condição ele vale.
Nota 5,0 no Google
Quem avalia a Técnica Metrologia no Google costuma mencionar o atendimento rápido, a equipe qualificada e a estrutura para calibrar equipamentos de diversas grandezas.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Atendimento rápido e de excelente qualidade, profissionais competentes e muito atenciosos. Possuem uma estrutura completa para manutenção e calibração de equipamentos de medição de diversas grandezas.
Gustavo Silva Atendimento rápido, com equipe qualificada.
Fábio Maniglia
Perguntas frequentes sobre calibração de picnômetro
O que é picnômetro e para que serve?
O picnômetro é um frasco de volume interno conhecido, de vidro ou metal, usado para medir a densidade de líquidos e, em alguns modelos, de sólidos em pó. A densidade sai da massa da amostra que cabe nele dividida pelo volume do frasco.
Qual é o valor da calibração de picnômetro?
O valor depende do tipo, do volume, da temperatura de ensaio, da quantidade, da urgência e do local. Com esses dados no WhatsApp, o orçamento de calibração sai certo.
Quanto tempo leva a calibração dos picnômetros?
Depende da quantidade e dos tipos, da programação do laboratório e do local do serviço, por isso o prazo é combinado no orçamento. Com auditoria marcada, diga a data no pedido.
O certificado de calibração do picnômetro tem validade?
Não tem prazo de validade: ele registra o volume do picnômetro no dia do ensaio. Recomendamos 12 meses como ponto de partida, e o intervalo é a sua empresa que define, pelo uso e pelo histórico.
O certificado é RBC?
O certificado de calibração de picnômetro da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com padrões de referência próprios, calibrados em laboratórios da RBC. Você recebe o volume real, o erro e a incerteza, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos do certificado, leia o guia sobre calibração RBC.
O certificado serve para a auditoria de BPF ou da ISO 9001?
A auditoria costuma conferir se os instrumentos que entram no resultado do controle de qualidade estão calibrados, com rastreabilidade e dentro do intervalo definido. O certificado traz a rastreabilidade à RBC, o volume real e a incerteza; com o registro da sua análise, você tem o que apresentar, e quem avalia é o auditor.
Calibração e aferição de picnômetro são a mesma coisa?
Sim, na prática: são dois nomes para o mesmo pedido, e o termo técnico atual é calibração. Ela determina o volume real do frasco e registra o erro frente ao nominal.
Posso usar o volume gravado no cálculo da densidade?
O volume gravado é o nominal de fábrica. Com o picnômetro calibrado, o mais seguro é usar o volume real do certificado, porque é ele que corresponde àquele frasco com aquela tampa.
O que preciso informar ao enviar os picnômetros?
Informe o tipo, o volume, a identificação de cada corpo e tampa e a temperatura em que o laboratório mede a densidade. Se o seu cliente pede condição específica de ensaio, diga no pedido.
Picnômetro metálico se calibra do mesmo jeito que o de vidro?
O princípio é o mesmo: pesar o frasco vazio e cheio de água e converter a massa em volume. No metálico, a inspeção olha mais a vedação da tampa e os amassados, que mudam o volume interno.
