A calibração de pressostato registra, contra um padrão de pressão, em que valor o contato comuta quando a pressão sobe e em que valor ele volta quando a pressão desce, com a incerteza de cada medida. É para quem depende do pressostato para ligar compressores e bombas ou desarmar equipamentos e precisa comprovar esse ponto. Sua empresa recebe um certificado rastreável à RBC, explicado ponto a ponto.
O que é a calibração de pressostato, que muita gente chama de aferição
Calibrar o pressostato é medir, com um padrão de pressão, o valor exato em que ele muda o estado do contato. A função do pressostato não é mostrar a pressão, e sim ligar ou desligar um circuito. Por isso o certificado registra as pressões de comutação, com a incerteza de cada uma.
A pressão aplicada é medida pelos padrões de referência da Técnica Metrologia: um calibrador de pressão de -12 psi a 10.000 psi (cerca de -0,8 bar a 700 bar) e uma bomba de pressão padrão de -0,5 bar a 800 bar. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
No pressostato, a diferença entre o valor em que ele atua subindo e o valor em que ele volta descendo existe de propósito, e por isso tem nome próprio: diferencial. O que a calibração mostra é se esse diferencial e os dois pontos estão onde a sua empresa espera e se eles se repetem ciclo após ciclo.
"Aferir o pressostato" é como muita gente faz o pedido; o termo técnico atual é calibração, que mede e registra. Mudar a regulagem para levar o ponto de atuação ao valor desejado é o ajuste, que também fazemos, como serviço à parte.
Ponto de atuação, ponto de retorno e diferencial
O ponto de atuação é a pressão em que o contato comuta, normalmente com a pressão subindo. O ponto de retorno é a pressão em que ele volta ao estado anterior, com a pressão descendo. O diferencial é a distância entre os dois. Num compressor, é o que separa a pressão em que ele desliga da pressão em que ele volta a ligar.
Pressostato eletromecânico de diafragma
Uma membrana se deforma com a pressão e, com uma mola de regulagem, empurra uma microchave. É o tipo mais comum em compressores, bombas d'água, refrigeração e pneumática. Na calibração, registramos atuação e retorno e conferimos se a mola e a membrana entregam o mesmo ponto em ciclos seguidos.
Pressostato eletromecânico de pistão
Um pistão, no lugar da membrana, aciona a microchave e suporta pressões mais altas e picos da linha, por isso aparece em hidráulica e prensas. O atrito do pistão pode alargar o diferencial com o tempo. Na calibração, a repetibilidade em vários ciclos mostra se esse atrito já pesa no resultado.
Pressostato eletrônico
Um sensor eletrônico mede a pressão e um circuito comanda a saída, com pontos programados pelo menu e, muitas vezes, display. A comutação deixa de depender de mola. Na calibração, conferimos os pontos programados contra o padrão e, quando houver display, também a indicação.
Calibramos pressostatos eletromecânicos e eletrônicos, de pressão e de vácuo, nas faixas mais usadas na indústria; quando a faixa de atuação do seu pressostato sai do comum, ela é confirmada no orçamento. Se o parque também tem manômetros, transmissores e controladores, veja os outros instrumentos de pressão e vazão que calibramos no mesmo laboratório.

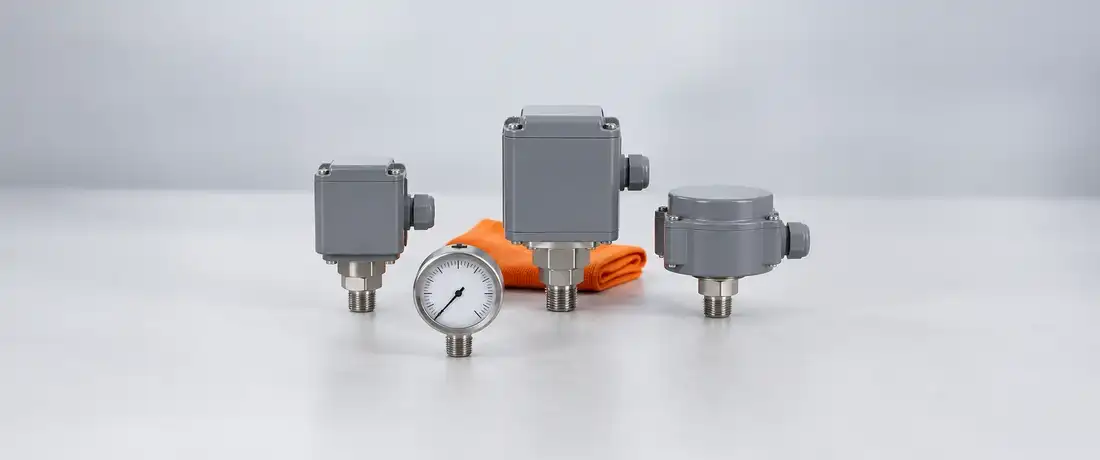

Quando a sua empresa precisa calibrar o pressostato
Calibre o pressostato sempre que o equipamento depender dele para ligar, desligar ou desarmar no valor certo. Essa hora chega antes da auditoria, quando o compressor muda de comportamento ou quando o seu cliente pede o certificado.
A auditoria está marcada
O auditor pede o certificado dos instrumentos que comandam o processo, e o pressostato que liga a bomba ou desarma a linha entra nessa conta. Calibrar com folga dá tempo de ler os pontos e programar o ajuste, se preciso.
O compressor liga e desliga fora do ponto
O compressor deveria parar em 8 bar e religar em 6 bar, mas parou em 8,6 bar ou passou a ligar e desligar seguido. O ponto de atuação ou o diferencial mudou. A calibração mostra em que pressão ele comuta hoje.
O equipamento desarma cedo ou tarde demais
A linha para sem motivo aparente, ou deixa a pressão subir além do valor esperado antes de desarmar. Nos dois casos, a dúvida é o ponto do pressostato. A calibração mede esse ponto contra o padrão e encerra a discussão.
O contato faísca ou falha
Chiado, faísca ou comutação que às vezes não acontece indicam contato gasto ou carga acima da suportada. Antes de devolver o pressostato à linha, a calibração confere o ponto de atuação e a repetibilidade em vários ciclos.
O intervalo está vencendo no plano de calibração
O plano de calibração marca a data de cada pressostato. Calibrar antes dela mantém o instrumento liberado e evita deixar um compressor ou uma bomba operando com um comando que ninguém conferiu.
O seu cliente pediu o certificado
Na auditoria de fornecedor, o cliente confere os comandos que protegem o processo e o produto. Com o pressostato calibrado, você mostra o certificado com atuação, retorno e incerteza de cada medida.
Quando outro caminho resolve melhor
Às vezes a necessidade é medir ou controlar, e não só ligar e desligar.

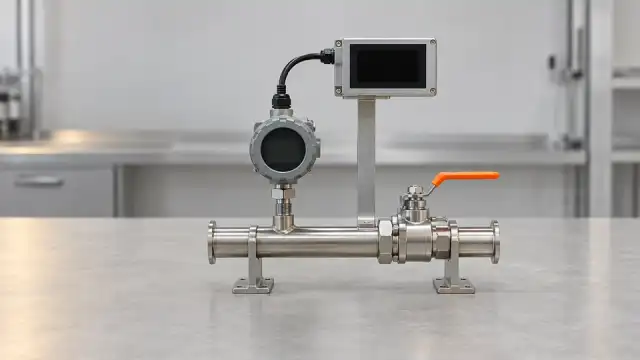

Precisa ler a pressão o tempo todo?
Se o operador precisa acompanhar o valor da pressão, e não só o momento da comutação, o instrumento é o manômetro. Veja como funciona a calibração de manômetro.

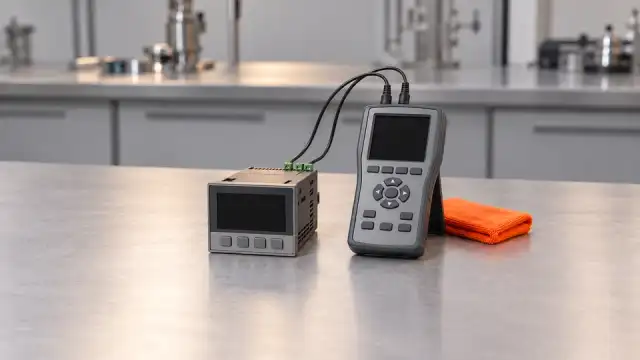

O equipamento regula a pressão continuamente?
Quando a pressão é mantida num set point, com válvula modulando o tempo todo, quem comanda é um controlador. Veja a calibração de controlador de pressão.
Como funciona a calibração do pressostato na Técnica Metrologia
O que se mede no pressostato é um instante: o momento em que o contato muda de estado. Cada etapa existe para registrar esse instante com a pressão certa. O prazo é combinado no orçamento.
Orçamento pelos pontos de atuação que você usa
Começamos pelos dados de cada pressostato: tipo, faixa, pontos de atuação e de retorno esperados, tipo de contato e o equipamento que ele comanda. São esses valores que a calibração vai conferir. Com isso, o orçamento define os ensaios, o prazo e se o serviço acontece no laboratório ou na sua empresa.
Inspeção dos contatos, terminais e elemento sensor
Antes de pressurizar, conferimos terminais, contatos, parafuso de regulagem, vedação da tampa e conexão de processo, além do elemento sensor. Contato oxidado ou terminal frouxo provocam comutação falha. O estado de chegada do pressostato fica registrado, inclusive o tipo de contato, NA ou NF.

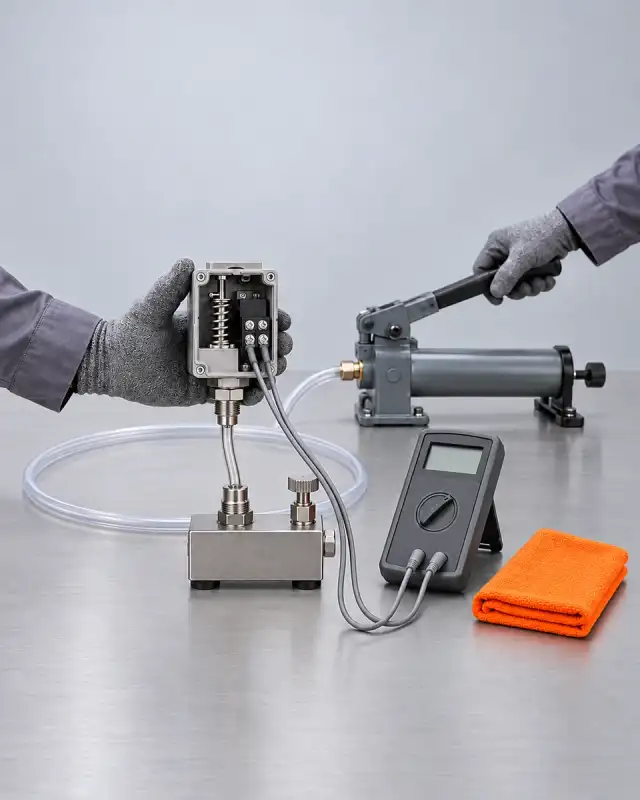

Pressão subindo até a comutação
O pressostato e o padrão de referência (o calibrador de -12 psi a 10.000 psi ou a bomba padrão de -0,5 bar a 800 bar, conforme a faixa) recebem a mesma pressão, que sobe devagar perto do ponto esperado. Um testador de continuidade nos terminais mostra o instante da comutação, e a pressão do padrão nesse instante é o ponto de atuação.
Pressão descendo até o retorno
Depois, a pressão desce também devagar até o contato voltar ao estado inicial. A pressão do padrão nesse momento é o ponto de retorno, e a diferença entre atuação e retorno é o diferencial medido. Comparamos os dois valores com os esperados que a sua empresa informou.
Repetibilidade em vários ciclos e incerteza
Repetimos a subida e a descida em vários ciclos, porque um pressostato que comuta cada vez num valor é tão problemático quanto um fora do ponto. A dispersão entre os ciclos é a repetibilidade. A incerteza reúne essa dispersão, o padrão e a velocidade de variação da pressão.
Certificado com atuação, retorno e tipo de contato
Emitimos o certificado de calibração com os pontos de atuação e de retorno de cada ciclo, o diferencial, o tipo de contato e a rastreabilidade dos padrões. A entrega do pressostato e do certificado segue o combinado no orçamento, e explicamos o resultado para a manutenção e a qualidade.
Vai calibrar outros instrumentos do mesmo equipamento? Você pode enviar a lista com o pressostato, e montamos um orçamento de calibração só.

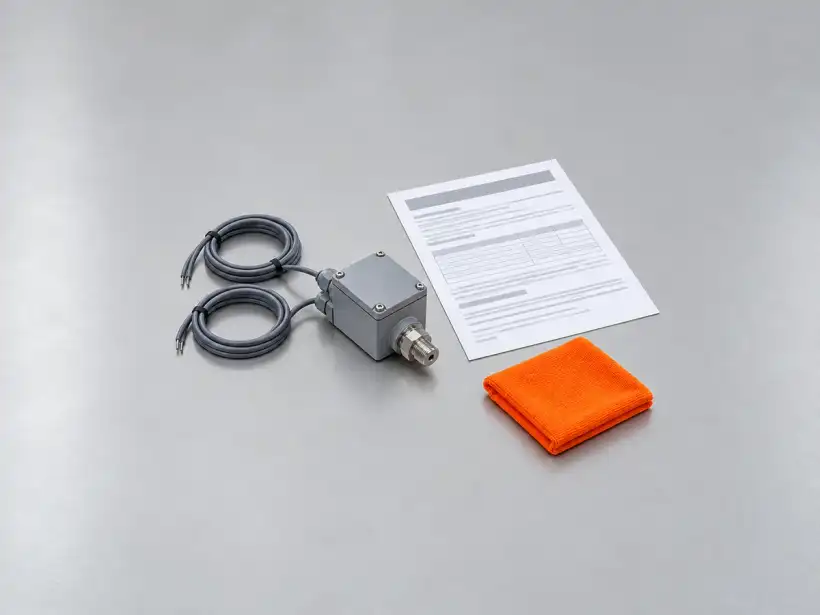

O que o certificado de calibração de pressostato entrega
O certificado mostra em que pressão o seu pressostato atua e retorna, com a incerteza e com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma cadeia contínua de comparações que liga o ponto de comutação do seu equipamento à unidade de pressão. O seu pressostato é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do pressostato, com tipo, faixa e tipo de contato (NA ou NF)
- Data da calibração
- Pontos de atuação e de retorno medidos em cada ciclo
- Valores obtidos: pressão do padrão no instante de cada comutação
- Diferencial, repetibilidade e incerteza de medição
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o pressostato segue no equipamento, pelo critério de aceitação de cada ponto.
- O ajuste do ponto de atuação: também fazemos, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, observando num manômetro calibrado em que pressão o equipamento liga e desliga.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente. Pressostato de compressor, com desligamento esperado em 8,0 bar e religamento em 6,0 bar.
Deslize para ver as outras colunas
| Evento | Valor esperado pela empresa | Pressão do padrão na comutação | Desvio |
|---|---|---|---|
| Atuação (pressão subindo, desliga) | 8,0 bar | 8,2 bar | +0,2 bar |
| Retorno (pressão descendo, religa) | 6,0 bar | 6,1 bar | +0,1 bar |
O compressor desliga em 8,2 bar, dois décimos acima do esperado, e religa em 6,1 bar. O diferencial medido é de 2,1 bar, contra os 2,0 bar previstos. No certificado, a incerteza vem ao lado de cada ponto, e os ciclos repetidos mostram se esses valores se mantêm.
Se o reservatório e a rede aceitam até 8,5 bar, o ponto de atuação somado à incerteza fica dentro do limite, e o pressostato segue em uso. Se o limite fosse 8,2 bar, ele ficaria no limite exato, e a decisão provável seria programar o ajuste.
Calibração, ajuste do ponto de atuação e verificação intermediária
O termostato da geladeira faz com a temperatura o que o pressostato faz com a pressão: liga e desliga o compressor. Colocar um termômetro confiável lá dentro e anotar em que temperatura ele dá o clique é calibrar. Girar o botão para mudar esse ponto é ajustar. Com o pressostato funciona igual, e a verificação intermediária confere o comportamento dele entre duas calibrações.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste do ponto de atuação | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Observação, num manômetro já calibrado, da pressão em que o equipamento liga e desliga | Intervenção na regulagem que leva atuação e retorno ao valor desejado | Medição, contra padrão de pressão, dos pontos de atuação e de retorno em vários ciclos, com incerteza |
| Quem faz | A sua empresa, entre calibrações | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o ponto passa do critério de aceitação ou o processo muda | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o pressostato entre calibrações | Que o ponto foi corrigido, junto com a calibração | O certificado de calibração com rastreabilidade metrológica à RBC, com os pontos e a incerteza de cada um |
Qual das três responde ao que o auditor pede
Na auditoria, quem comprova o ponto de atuação do pressostato é o certificado de calibração. A verificação intermediária e o ajuste completam esse certificado entre uma calibração e a seguinte.
Critério de aceitação e intervalo de calibração do pressostato
O certificado traz os pontos medidos; a sua empresa decide o que eles significam, com o critério de aceitação e o intervalo de calibração.
Quem define se o pressostato serve para o equipamento
O critério de aceitação é o desvio máximo que a sua empresa aceita nos pontos de atuação e de retorno, definido a partir do que o pressostato comanda. Um pressostato que desarma o equipamento por pressão alta pede limite mais apertado do que o que só liga uma bomba de reposição. Quem fixa os limites é a qualidade, com a manutenção.
Na leitura, some o desvio e a incerteza de cada ponto e compare com o limite, olhando também a repetibilidade entre os ciclos. Dentro dele, o pressostato segue no equipamento. Fora, ele pode ir para ajuste do ponto de atuação ou ser trocado por um de faixa mais adequada.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Para o pressostato ainda sem histórico, recomendamos 12 meses como intervalo de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico do instrumento e pela exigência do seu cliente. Pressostatos que comutam muitas vezes por hora costumam pedir um intervalo menor.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Para chegar ao intervalo de cada pressostato, veja como definir o intervalo de calibração do seu parque.
Quanto custa a calibração de pressostato: o que muda no orçamento
O valor da calibração de pressostato depende do tipo, da faixa de atuação, de quantos pontos e contatos entram na medição, do tamanho do pedido e de onde o serviço acontece. Com a lista e os pontos esperados, o orçamento sai certo.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do pressostato | Eletromecânico e eletrônico pedem conferências diferentes além dos pontos | Um de diafragma de compressor e um eletrônico com display |
| Faixa de atuação | A faixa define o arranjo do padrão; vácuo e alta pressão pedem cuidados próprios | Um pressostato de 6 a 8 bar e um de vácuo |
| Pontos e contatos | Cada ponto de atuação e cada contato somam medições ao ensaio | Um pressostato com dois contatos, de alarme e de desarme |
| Quantidade no pedido | Vários pressostatos juntos organizam melhor a programação | Os pressostatos da casa de compressores no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Pressostatos instalados em equipamentos que não podem parar |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza as datas e as condições num acordo só.
Erros comuns que deslocam o ponto de atuação do pressostato
Muitos pressostatos "fora do ponto" foram deslocados pelo jeito de testar, regular ou instalar. Corrigir esses hábitos protege o equipamento e o resultado da calibração.
Subir a pressão rápido demais
Pressurizar de uma vez faz o contato comutar com a pressão já acima do ponto, e o teste mostra um valor maior que o real.
O que fazer: perto do ponto esperado, varie a pressão devagar e anote o valor no instante exato da comutação.
Mexer na regulagem sem registro
Girar o parafuso de regulagem "só um pouquinho" muda o ponto sem que ninguém saiba quanto.
O que fazer: registre toda mudança de regulagem, lacre o parafuso quando o processo permitir e programe a calibração em seguida.
Ignorar o diferencial
Ajustar só o ponto de desligamento e esquecer o de religamento deixa o compressor ligando e desligando em ciclos curtos.
O que fazer: defina e confira os dois pontos, atuação e retorno, e registre o diferencial esperado no cadastro.
Carga elétrica acima da do contato
Ligar um motor direto no contato do pressostato, sem contator, queima e cola a microchave com o tempo.
O que fazer: respeite a carga indicada pelo fabricante e use contator ou relé para comandar cargas maiores.
Pulsação batendo o contato
Na saída de bombas e compressores, a pulsação faz o contato vibrar perto do ponto e desgasta a microchave.
O que fazer: use amortecedor na tomada de pressão e instale o pressostato longe da saída direta da bomba.
Umidade no cabo e na vedação
Tampa mal fechada e prensa-cabo frouxo deixam entrar umidade, que oxida os contatos e provoca falhas intermitentes.
O que fazer: mantenha a tampa vedada, o prensa-cabo apertado e o cabo com curva de gotejamento antes da entrada.
Por que calibrar o pressostato com a Técnica Metrologia
Calibrar o pressostato com a Técnica Metrologia é receber um certificado rastreável à RBC que mostra com clareza em que pressão ele liga e desliga, e entender o que isso significa para o seu equipamento.
Certificado rastreável à RBC, com atuação e retorno explicados
Nossos padrões de referência de pressão, de -12 psi a 10.000 psi, são calibrados em laboratórios da RBC. O certificado traz atuação, retorno, diferencial e incerteza de cada ciclo, explicados em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios de Franca, Ribeirão Preto e região, com laboratório próprio em Franca/SP e conversa direta pelo WhatsApp com quem cuida da manutenção.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, com instrumentos que medem e com instrumentos que comandam, como os pressostatos que ligam e protegem compressores e bombas da indústria.
Os 8 instrumentos de pressão e vazão num laboratório só

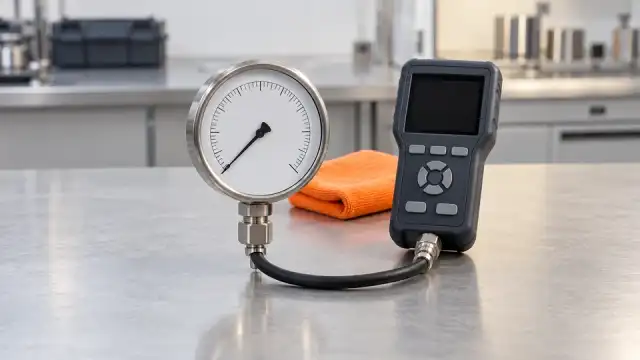

Manômetro, manovacuômetro, vacuômetro, transmissor de pressão, pressostato, controlador de pressão, malha de pressão e rotâmetro: veja os 8 instrumentos de pressão e vazão que calibramos e mande tudo no mesmo pedido.
Calibração e ajuste do ponto no mesmo lugar
Quando o ponto passa do seu critério de aceitação, fazemos também o ajuste do ponto de atuação, como serviço separado e combinado no orçamento, no laboratório ou no local do cliente, conforme a necessidade de cada empresa.
Nota 5,0 no Google
Nota 5,0 no Google. Entre os pontos que os clientes mais citam estão a agilidade do suporte técnico, a atenção da equipe e a clareza dos certificados de calibração que recebem.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração do pressostato acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Atendimento excelente e equipe muito atenciosa! Fiz calibração de instrumentos e o serviço foi rápido, com certificado rastreável e dentro das normas. A TÉCNICA Metrologia é referência em Franca e região — recomendo sem hesitar.
Paulo Soares Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão
Perguntas frequentes sobre calibração de pressostato
Qual é o valor da calibração de um pressostato?
O valor muda com o tipo, a faixa de atuação, o número de pontos e de contatos, a quantidade de pressostatos, a urgência e o local do serviço. Mande pelo WhatsApp a lista com os pontos de atuação esperados, e o orçamento de calibração sai certo para o seu pedido.
Quanto tempo leva a calibração do pressostato?
O tempo depende da quantidade de pressostatos, dos pontos e ciclos a medir, da programação do laboratório e do local do serviço. Por isso o prazo é combinado no orçamento. Se houver auditoria ou parada de manutenção marcada, informe a data no pedido.
O certificado de calibração do pressostato tem validade?
O certificado registra os pontos de comutação no dia da calibração e não traz data de vencimento. Recomendamos 12 meses como ponto de partida, e a sua empresa ajusta o intervalo pelo uso, pela criticidade e pelo histórico de cada pressostato.
O certificado é RBC?
O certificado de calibração de pressostato da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com padrões de referência próprios, e esses padrões são calibrados em laboratórios da RBC, que levam a medição aos padrões nacionais e ao Sistema Internacional de Unidades (SI). Você recebe os pontos medidos e a incerteza de cada um, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na ISO 9001, o auditor costuma verificar se os instrumentos que afetam o produto estão calibrados, com rastreabilidade comprovada e dentro do intervalo que a empresa definiu. O certificado do pressostato traz a rastreabilidade à RBC, os pontos de atuação e de retorno e a incerteza. Com o registro da sua análise frente ao critério de aceitação, você tem o que apresentar; a avaliação final é do auditor.
Calibração e aferição de pressostato são a mesma coisa?
Sim, na prática é o mesmo pedido com dois nomes, e o termo técnico atual é calibração. Ela mede e registra os pontos de comutação; mudar a regulagem é o ajuste, uma etapa à parte.
Vocês regulam o pressostato no valor que a minha empresa quer?
Sim. A Técnica Metrologia faz o ajuste do ponto de atuação como serviço separado da calibração, combinado no orçamento, a partir dos valores que a sua empresa informa. A calibração depois do ajuste também é combinada no orçamento, para registrar onde os pontos ficaram.
O que preciso informar ao enviar o pressostato?
Informe o tipo, a faixa, os pontos de atuação e de retorno esperados, o tipo de contato (NA ou NF), a identificação e o equipamento que ele comanda. Se o pressostato tem mais de um contato ou trabalha com vácuo, diga no pedido.
O certificado mostra em que pressão o pressostato liga e desliga?
Sim. O certificado traz a pressão de atuação e a de retorno medidas pelo padrão em cada ciclo, e daí sai o diferencial. Com isso, a manutenção sabe em que pressão o compressor, a bomba ou o desarme acontecem de fato, sem depender do valor marcado na escala do próprio pressostato.
Pressostato com dois contatos é calibrado nos dois?
Sim, quando os dois contatos são usados. Cada contato tem seu ponto de atuação e de retorno, como alarme e desarme, e cada um entra na medição. Informe no pedido quais contatos estão em uso, para o orçamento já prever os pontos.
