A calibração de termopar coloca o termopar e um padrão de referência na mesma temperatura e registra, em cada ponto, quanto a leitura do termopar se afasta da real e com que incerteza. É para quem controla fornos, estufas e caldeiras com termopares e precisa provar essa medida na auditoria. Sua empresa recebe um certificado rastreável à RBC, explicado, para decidir com segurança.
O que é a calibração de termopar, que muita gente chama de aferição
O termopar é formado por dois fios de metais diferentes, unidos numa ponta. Quando essa ponta esquenta, aparece entre os fios uma pequena tensão elétrica, em milivolts, que cresce com a temperatura: é o efeito Seebeck. Calibrar o termopar é conferir, ponto a ponto, se essa tensão ainda corresponde à temperatura certa.
A relação entre tensão e temperatura de cada tipo, identificado por letra, e as tolerâncias de fabricação estão na IEC 60584-1:2013, a referência usada pelos fabricantes de termopares. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Quem pede para "aferir o termopar" está pedindo a calibração: medir o desvio e registrar num certificado. O termopar não tem regulagem; quando o desvio passa do que o processo aceita, a saída é trocá-lo ou levá-lo para uma aplicação menos exigente.
Termopar tipo K e tipo N
São os termopares mais usados em fornos industriais e trabalham bem acima de 1.000 °C. O tipo N foi criado para ser mais estável que o K em alta temperatura, por isso aparece em processos longos. Na calibração, os pontos acompanham a faixa em que o forno opera.
Termopar tipo J
Usa ferro e constantan e trabalha em faixas mais baixas que o K. É comum em injetoras de plástico, extrusoras e equipamentos antigos que já vieram configurados para ele. Na calibração, conferimos também o estado do fio de ferro, que oxida com o tempo.
Termopar tipo T e tipo E
O tipo T, de cobre e constantan, é escolhido para temperaturas baixas, como câmaras frias e laboratórios. O tipo E gera o maior sinal entre os tipos comuns, o que ajuda a perceber variações pequenas. Na calibração, os pontos podem incluir temperaturas abaixo de 0 °C.
Termopares nobres S, R e B
Feitos de platina e ródio, são os termopares das temperaturas mais altas, em siderurgia, vidro e cerâmica, e também servem como referência em laboratório. São mais caros e mais estáveis. Na calibração, o cuidado com contaminação e manuseio dos fios é maior.
Os termopares chegam com isolação mineral, cerâmica ou metálica, e calibramos esses modelos nas faixas mais usadas na indústria, com os padrões de referência da Técnica Metrologia: um calibrador de temperatura padrão de −100 °C a 1.200 °C e fornos padrão de −20 °C a 650 °C. Essa é a faixa dos padrões; a faixa do seu termopar é confirmada no orçamento. Se o mesmo plano tem PT100, controladores e muflas, veja os outros instrumentos de temperatura e umidade que calibramos no mesmo laboratório.

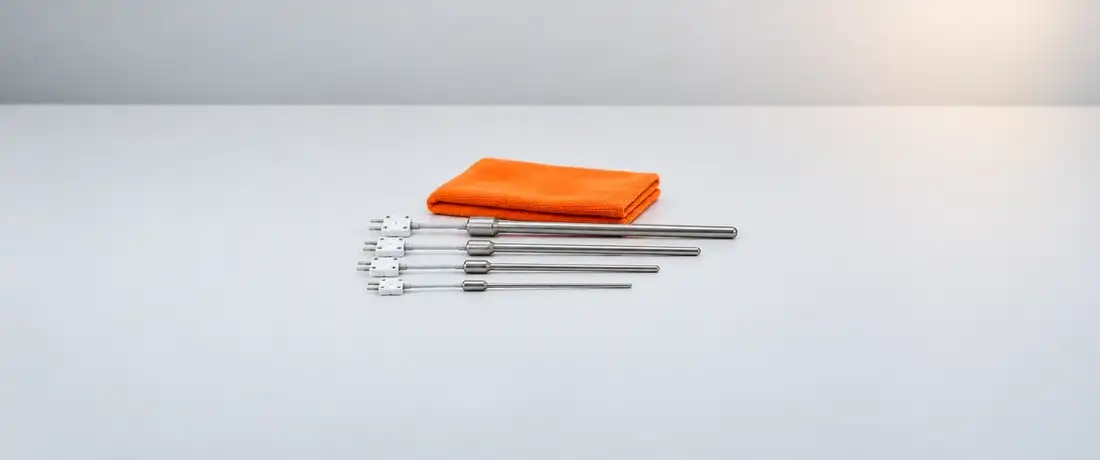

Quando a sua empresa precisa calibrar o termopar
Calibre o termopar sempre que a temperatura dele decidir um tratamento térmico, uma cura ou uma esterilização. Na rotina da fábrica, essa hora costuma chegar numa destas seis situações.
A auditoria está marcada
O auditor costuma pedir o certificado dos termopares que controlam fornos, estufas e autoclaves. Calibrar antes deixa tempo para ler o resultado e trocar o sensor que ficou fora do critério antes da visita.
O termopar é novo ou foi trocado
O termopar novo chega com a tolerância de fabricação, mas sem o desvio real medido na sua empresa. A calibração mostra esse desvio antes de ele assumir o controle do forno e entrar no registro do processo.
O forno marca uma temperatura e a peça sai com outra
O painel mostra 850 °C, mas a dureza das peças tratadas sai fora do esperado. O problema pode estar no termopar, no controlador ou no forno. A calibração do termopar elimina uma das dúvidas.
O intervalo está vencendo no plano de calibração
O plano de calibração marca a data de cada termopar. Calibrar dentro dessa data mantém o sensor liberado e evita que o tratamento térmico fique apoiado num termopar fora do intervalo.
O termopar trabalhou muito tempo perto do limite
Em alta temperatura, os fios do termopar mudam aos poucos, e a leitura se desloca sem aviso. Esse deslocamento se chama deriva. Depois de longos ciclos perto do limite, a calibração mostra quanto ele já andou.
O seu cliente pediu o certificado
Clientes automotivos, de aeronáutica e de alimentos costumam pedir o certificado dos sensores dos processos especiais. Com o termopar calibrado, você responde com o documento, o erro e a incerteza de cada ponto.
Quando outro caminho resolve melhor
Em alguns processos, outro sensor ou outra calibração responde melhor à dúvida, e vale saber disso antes de pedir o orçamento.
A faixa é moderada e o processo pede mais estabilidade?
Em temperaturas moderadas, quando a estabilidade e a repetição da leitura pesam mais que a robustez, o sensor costuma ser a termorresistência. Veja como funciona a calibração de PT100.
A dúvida é o controlador do forno?
Se o termopar está bom e mesmo assim o painel não confere, o erro pode estar em quem lê o sinal. Veja como funciona a calibração de controlador de temperatura, feita por simulação do sinal do sensor.

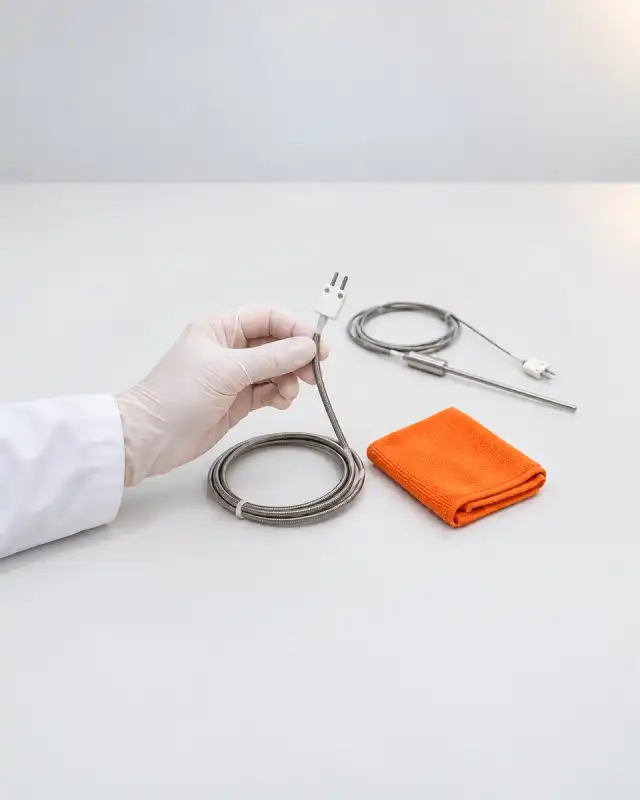

Como funciona a calibração do termopar na Técnica Metrologia
Cada etapa existe para que o desvio registrado seja dos fios do termopar, e não da isolação, da conexão ou de uma leitura feita com o forno ainda subindo. O prazo é combinado no orçamento.
Orçamento a partir dos termopares e da faixa de uso
Começamos pela lista: quantos termopares são, de que tipo e até que temperatura trabalham. Um tipo T de câmara fria e um tipo K de forno de têmpera pedem pontos e padrões diferentes. Com isso, o orçamento define os pontos, o prazo e se a calibração acontece no laboratório ou na sua empresa.
Inspeção da isolação, do tipo e da faixa
Antes de medir, conferimos o tipo pela identificação e pela cor dos fios, a faixa de uso, a bainha, a isolação e o conector. Isolação trincada, bainha deformada ou conector de outro tipo alteram o sinal. O que precisa entrar no certificado é o desvio do termopar.
Termopar e padrão no mesmo meio térmico
O termopar e o padrão de referência entram juntos no forno de calibração, no banho ou no bloco seco, conforme a faixa. Os dois ficam na mesma profundidade e veem a mesma temperatura. A diferença entre as leituras passa a ser o desvio do seu termopar.
Pontos ao longo da faixa de uso
Levamos o meio térmico aos pontos definidos no orçamento, por exemplo 200 °C, 400 °C e 600 °C para um forno de tratamento. Vários pontos mostram se o desvio cresce com a temperatura, algo comum em termopares que já trabalharam muito tempo no alto da faixa.
Estabilização, leitura e cálculo do erro e da incerteza
Em cada ponto, esperamos a estabilização e fazemos várias leituras do termopar e do padrão. O erro é a diferença entre a temperatura indicada pelo termopar e a do padrão. A incerteza reúne o padrão, o instrumento de leitura, a compensação da junta de referência e a repetição.
Emissão do certificado e devolução do termopar
Emitimos o certificado de calibração com os resultados de cada ponto, o tipo do termopar e a rastreabilidade dos padrões. A entrega do termopar e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
O forno tem controlador, mufla ou outros sensores no mesmo plano? Você pode enviar a lista com o termopar, e montamos um orçamento de calibração só.

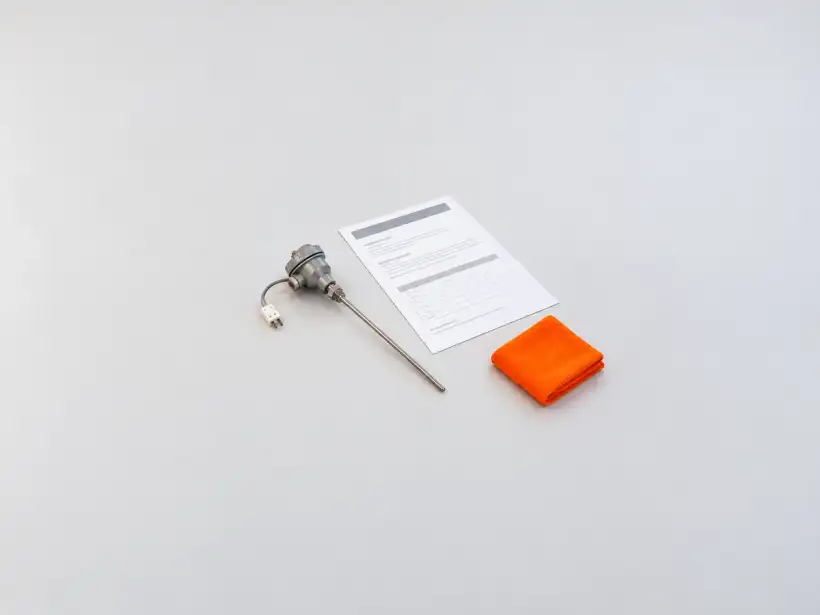

O que o certificado de calibração de termopar entrega
O certificado mostra quanto o seu termopar se desvia em cada temperatura e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a leitura do termopar e a unidade de temperatura. O seu termopar é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do termopar e do tipo (K, J, T, E, N, S, R ou B)
- Data da calibração
- Pontos de temperatura medidos ao longo da faixa
- Valores obtidos: temperatura do padrão e indicação do termopar em cada ponto
- Erro e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o termopar serve, pelo critério de aceitação do processo.
- A troca do termopar: quando o desvio passa do critério, a saída é substituí-lo ou levá-lo para um uso menos exigente.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- O controlador e o indicador: podem ser calibrados no mesmo pedido, e o ajuste deles é serviço à parte, combinado no orçamento.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Temperatura do padrão | Indicação do termopar tipo K | Erro |
|---|---|---|
| 500,0 °C | 502,1 °C | +2,1 °C |
Com o padrão em 500,0 °C, o termopar indicou 502,1 °C. O erro é de +2,1 °C: ele lê pouco mais de dois graus acima. Quando o painel mostra 500 °C, o forno está perto de 497,9 °C. A incerteza vem no certificado, ao lado do erro de cada ponto, e mostra quanto esse resultado pode variar.
Se o tratamento térmico pede a peça entre 495 °C e 505 °C, sua empresa soma o erro e a incerteza e compara o total com essa janela. Em processos com janela estreita, dois graus já ocupam boa parte da margem.
Calibração, troca e verificação intermediária do termopar
Pense na palheta do limpador de para-brisa. Você confere se ela ainda limpa o vidro; quando começa a borrar, não existe regulagem: troca. O termopar segue a mesma lógica. A calibração mostra o desvio, e, quando ele passa do limite, o caminho é a troca. Entre uma calibração e outra, a verificação intermediária acompanha o sensor.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Troca do termopar | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência do termopar contra um sensor de referência calibrado, na temperatura de trabalho | Substituição do termopar quando o desvio passa do critério da sua empresa | Comparação com padrões no mesmo meio térmico, com erro e incerteza registrados em cada ponto |
| Quem faz | A sua empresa, entre calibrações, com o próprio sensor de referência | A sua empresa, com um termopar novo, que depois é calibrado | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim, o termopar é outro | Não |
| Gera certificado? | Gera registro interno da sua empresa | O termopar novo recebe o próprio certificado, combinado no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro somado à incerteza passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha a deriva do termopar | Que o sensor fora do critério saiu do processo | O certificado de calibração com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três responde ao que o auditor pede
O documento que comprova a leitura do termopar na auditoria é o certificado de calibração. A verificação intermediária e o registro da troca mostram que a sua empresa cuida do sensor entre uma calibração e outra.
Critério de aceitação e intervalo de calibração do termopar
Quem decide se o termopar continua no forno e quando ele volta para a calibração é a sua empresa. O certificado traz os números; o critério de aceitação e o intervalo transformam esses números em decisão.
Quem define se o termopar serve para o processo
O critério de aceitação é o maior desvio que a sua empresa aceita no termopar, definido a partir da janela de temperatura do processo. As tolerâncias de fabricação da IEC 60584-1:2013 são uma referência comum para montar esse limite; quem fixa o valor é a qualidade.
Na leitura do certificado, some o erro e a incerteza de cada ponto e compare com esse limite. Se o total ficou dentro, o termopar segue em uso. Se passou, ele deve ser trocado ou levado para uma aplicação menos exigente.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como intervalo de partida, enquanto o termopar ainda não tem histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico do sensor, além da exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Termopares que passam muitas horas no alto da faixa costumam pedir intervalo menor; o artigo sobre quem define o intervalo de calibração aprofunda essa decisão.
Quanto custa a calibração de termopar: o que muda no orçamento
O valor da calibração de termopar depende do tipo, da temperatura máxima, de quantos pontos entram, de quantos sensores vão no pedido e de onde o serviço acontece. Com a lista em mãos, o orçamento já sai certo para os seus fornos.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do termopar | Cada tipo tem a sua curva, e os nobres pedem mais cuidado no manuseio | Um tipo K de forno e um tipo S de laboratório |
| Faixa de uso | Temperaturas altas pedem outro meio térmico e mais tempo de estabilização | Um termopar de estufa a 200 °C e um de forno a 900 °C |
| Número de pontos | Mais pontos mostram como o desvio cresce ao longo da faixa | Pontos extras perto da temperatura de tratamento |
| Quantidade no pedido | Vários termopares juntos organizam melhor o trabalho | Os termopares de todos os fornos enviados no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Termopares que não podem sair do forno durante a produção |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a medição com o termopar
Muitos desvios atribuídos ao termopar nascem no caminho entre a ponta quente e o indicador. Corrigir esses pontos protege o controle do forno e o próprio resultado da calibração.
Cabo de compensação de outro tipo
O cabo que liga o termopar ao painel precisa ser do mesmo tipo do sensor. Um cabo de tipo J num termopar K cria uma tensão extra a cada variação do ambiente.
O que fazer: confira o tipo do cabo em toda troca.
Indicador sem compensação da junta de referência
O termopar mede a diferença entre a ponta quente e a ponta de ligação. Se o indicador não compensa a temperatura dessa ligação, a leitura muda com o calor do painel.
O que fazer: confirme essa compensação na configuração.
Polaridade invertida
Fios trocados no borne fazem a leitura andar ao contrário ou ficar abaixo do real, e o erro cresce com a temperatura.
O que fazer: siga a cor dos fios do tipo do termopar e confira a polaridade depois de qualquer manutenção.
Termopar pouco mergulhado no forno
Com pouca haste dentro, o calor escapa pela bainha e o termopar lê menos que a câmara.
O que fazer: respeite a imersão indicada pelo fabricante e posicione a ponta na região que representa a carga do forno.
Termopar velho reaproveitado em alta temperatura
Um termopar que já trabalhou anos no alto da faixa costuma ter deriva, e levá-lo para outro forno espalha o erro.
O que fazer: calibre antes de reaproveitar e registre o histórico de uso de cada sensor.
Emenda com fio comum
Emendar o termopar com fio de cobre cria novas junções que geram tensão própria e distorcem a leitura.
O que fazer: use conectores e cabos do mesmo tipo do termopar em todo o trajeto até o indicador.
Por que calibrar o termopar com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber um certificado rastreável à RBC e saber, termopar por termopar, se ele ainda pode controlar o seu forno.
Certificado rastreável à RBC, com cada ponto explicado
Calibramos com padrões de referência próprios, que vão de −100 °C a 1.200 °C, calibrados em laboratórios da RBC. O certificado traz o erro e a incerteza de cada ponto, e explicamos a leitura em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios de Franca, Ribeirão Preto e região, com laboratório próprio em Franca/SP e atendimento direto pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório. É experiência acumulada com os termopares e fornos que a indústria da região usa todos os dias em tratamento, cura e secagem.
Os 12 instrumentos de temperatura e umidade num laboratório só
Termômetro, PT100, termopar, pirômetro, malha, controlador, termostato, termo-higrômetro, autoclave, estufa, câmara fria e mufla: veja os 12 instrumentos de temperatura e umidade e mande tudo no mesmo pedido.

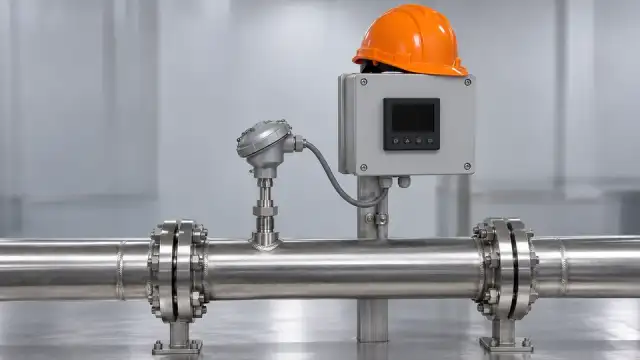

Termopar, controlador e malha no mesmo pedido
O termopar trabalha ligado a um controlador ou indicador. Calibramos esses equipamentos no mesmo pedido e fazemos o ajuste deles como serviço separado, combinado no orçamento, no laboratório ou no local do cliente.
Nota 5,0 no Google
A Técnica Metrologia tem Nota 5,0 no Google. Os clientes lembram o atendimento bem feito e uma equipe séria, que cumpre o combinado e acompanha cada calibração até a entrega.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Melhor Laboratorio de Calibração Rastreável a RBC, com profissionais sérios e comprometidos com os seus clientes. Saímos muito satisfeitos
Felipe Emanuel Martins Gama Ótimo atendimento e serviço prestado!
Fabricio Soares
Perguntas frequentes sobre calibração de termopar
Qual é o valor da calibração de um termopar?
O valor muda com o tipo do termopar, a temperatura máxima, o número de pontos, a quantidade de sensores, a urgência e o local do serviço. Mande esses dados pelo WhatsApp, e o orçamento de calibração sai com o valor certo para os seus termopares.
Quanto tempo leva a calibração do termopar?
Pontos de alta temperatura levam mais tempo para estabilizar, então o tempo cresce com a faixa e com a quantidade de termopares. Também pesam a programação do laboratório e o local do serviço. O prazo é combinado no orçamento; se há auditoria marcada, informe a data.
O certificado de calibração do termopar tem validade?
Não tem prazo de validade: o certificado registra como o termopar estava no dia da calibração. Recomendamos 12 meses como ponto de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico do sensor.
O certificado é RBC?
O certificado de calibração de termopar da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com padrões de referência próprios, e esses padrões são calibrados em laboratórios da RBC, que levam a medição aos padrões nacionais e ao Sistema Internacional de Unidades (SI). Você recebe o erro e a incerteza de cada ponto, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na auditoria da ISO 9001, o auditor costuma verificar se os termopares que afetam o produto estão calibrados, com rastreabilidade comprovada e dentro do intervalo definido pela sua empresa. O certificado mostra a rastreabilidade à RBC, o erro e a incerteza de cada ponto. Com a sua análise frente ao critério de aceitação, você tem o que apresentar; a avaliação final é do auditor.
Calibração e aferição de termopar são a mesma coisa?
Na prática, sim: "aferição" é o nome antigo que ainda aparece nos pedidos. O termo técnico é calibração, que mede o desvio do termopar e registra o resultado num certificado.
O termopar perde a calibração com o tempo?
Perde, principalmente em alta temperatura: os fios mudam aos poucos de composição, e a leitura se desloca. Por isso o histórico de calibrações de cada termopar é valioso: ele mostra o ritmo dessa deriva e ajuda a sua empresa a definir o intervalo e a hora da troca.
O que preciso informar ao enviar o termopar?
Informe o tipo, a identificação, o comprimento e o diâmetro da haste, a isolação e as temperaturas em que ele trabalha. Se o termopar vai com cabo ou conector, diga no pedido. Pontos exigidos pelo seu cliente ou pelo processo também entram.
Termopar tipo K e tipo J se calibram do mesmo jeito?
O princípio é o mesmo: comparar com o padrão no mesmo meio térmico, ponto a ponto. Muda a curva de conversão de cada tipo e a faixa de pontos, já que o J trabalha mais baixo que o K. O certificado sempre identifica o tipo calibrado.
O termopar é calibrado com o cabo?
Se o termopar chega com cabo, calibramos o conjunto como ele trabalha, porque é esse conjunto que leva o sinal ao indicador. Se a sua empresa trocar o cabo depois, o resultado deixa de representar o sensor em uso. Informe no pedido como o termopar é instalado.
