A calibração de calibre de folga mede a espessura real de cada lâmina do jogo e compara com o valor gravado nela, registrando o desvio e a incerteza lâmina por lâmina. Ela serve a quem usa o calibre para medir e ajustar folgas na montagem e na manutenção. Sua empresa recebe um certificado rastreável à RBC, com o resultado explicado.
O que é o calibre de folga e como funciona a calibração dele
O calibre de folga é um jogo de lâminas metálicas, em geral de aço inoxidável, cada uma com a espessura gravada, presas a um suporte articulado. Também é chamado de calibrador de folga ou lâmina de folga. Para medir uma folga, escolhe-se a lâmina que entra justa no espaço: a espessura dela é a medida.
Ele está na rotina da manutenção e da montagem, para conferir e regular folgas de válvulas, rolamentos, engrenagens e guias. Como cada lâmina é uma medida fixa, o desgaste de uma delas muda a folga que a sua equipe acredita ter regulado. O passo a passo de uso fica no artigo sobre como usar o calibre de folga.
Calibrar o calibre de folga é medir a espessura de cada lâmina com um instrumento de referência e anotar quanto ela se afasta do valor gravado. Muita gente chama isso de "aferir as lâminas"; o termo técnico é calibração. A lâmina não tem como ser corrigida: o resultado orienta a sua empresa a usar, reservar ou trocar cada uma.
Calibre de folga em milímetro
É o mais comum na indústria brasileira, com lâminas que vão de poucos centésimos de milímetro até 1,00 mm. Na calibração, cada lâmina é medida e comparada com a espessura gravada em milímetro, e o certificado traz o desvio de cada uma no mesmo sistema de unidade.
Calibre de folga em polegada
Aparece em máquinas e manuais de origem americana, com espessuras em milésimos de polegada. A calibração segue a mesma lógica, lâmina por lâmina, e o certificado registra o resultado na unidade gravada no jogo, para a leitura bater com o manual da máquina.

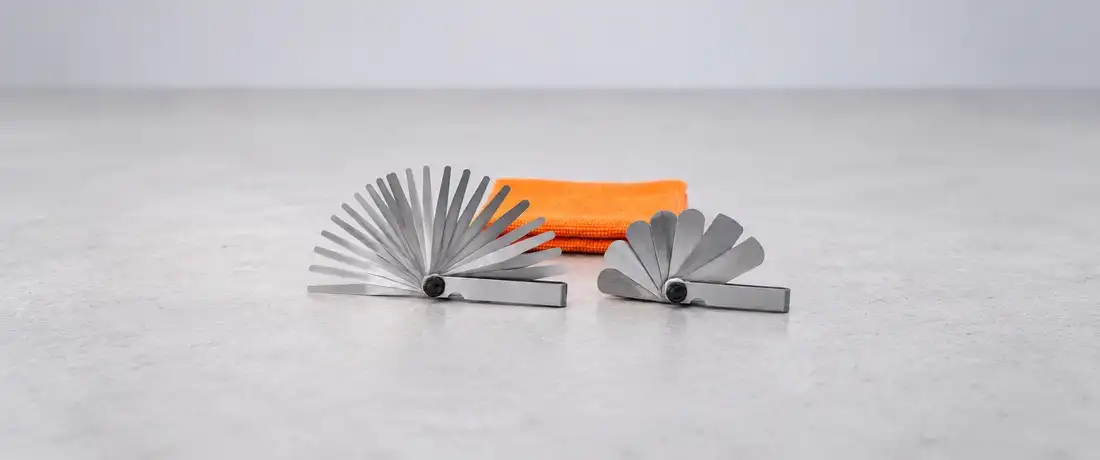

Lâminas finas e espessas no mesmo jogo
Um jogo reúne lâminas muito finas, que amassam e dobram com facilidade, e lâminas mais grossas, que costumam durar mais. Por isso o estado de cada uma é diferente, e a calibração mostra o desvio de todas, em vez de supor que o jogo inteiro se comporta igual.
Calibramos jogos de calibre de folga em milímetro e em polegada, nas espessuras mais usadas na indústria; quando o seu jogo traz lâminas fora do comum, elas são confirmadas no orçamento. Se o seu parque também tem paquímetros, micrômetros e réguas, veja os outros instrumentos de dimensional que calibramos no mesmo laboratório.
Quando a sua empresa precisa calibrar o calibre de folga
Calibre o calibre de folga sempre que uma folga regulada com ele decidir o funcionamento de uma máquina ou a liberação de uma montagem. Na prática, isso acontece antes da auditoria, quando uma lâmina sofre dano e quando a folga regulada não se confirma.
A auditoria está marcada
O auditor pede o certificado dos instrumentos usados para liberar montagens e regular máquinas. Calibrar o jogo com antecedência dá tempo de ler o resultado de cada lâmina e trocar as que passaram do critério antes da visita.
A lâmina amassou ou dobrou
Uma lâmina fina que dobrou ou ganhou um vinco já não tem a espessura uniforme. Ela pode entrar numa folga menor do que deveria e enganar a regulagem. A calibração mostra se ainda vale usá-la.
A gravação da espessura apagou
Com o uso e a limpeza, o número gravado some, e a lâmina vira uma incógnita no jogo. Na calibração, cada lâmina é identificada e medida, e o certificado diz a espessura de cada uma.
A folga montada não bate com a especificação
A máquina foi regulada com a lâmina certa, mas o ruído, o aquecimento ou o desgaste continuam. Antes de desmontar de novo, vale saber se a lâmina mede o que está gravado nela, e a calibração responde isso.
O jogo é novo ou o intervalo está vencendo
O jogo novo chega sem histórico na sua empresa, e o antigo tem data marcada no plano de calibração. Nos dois casos, calibrar mantém o calibre liberado para a manutenção, sem lâmina de procedência desconhecida.
O cliente pediu o certificado
Em montagens para clientes exigentes, a auditoria de fornecedor pode incluir os instrumentos usados para regular folgas. Com o jogo calibrado, você apresenta o desvio e a incerteza de cada lâmina.
Quando outro caminho resolve melhor
O calibre de folga mede espaços entre peças; quando a medida é outra, o instrumento também muda.
A medida é a espessura de uma peça, não uma folga?
Para saber a espessura de uma chapa, de uma arruela ou de um fio, o instrumento certo é o micrômetro, que mede a peça entre as faces com resolução fina. Veja a calibração de micrômetro.
A folga é maior que as lâminas do jogo?
Quando o espaço passa da lâmina mais grossa, empilhar várias soma erros e pouca firmeza. Para folgas e aberturas maiores, o paquímetro mede direto; veja a calibração de paquímetro.
Como funciona a calibração do calibre de folga na Técnica Metrologia
No calibre de folga, cada lâmina é um instrumento à parte. Por isso a calibração é feita lâmina por lâmina, e cada etapa existe para que a espessura registrada seja a real. O prazo é combinado no orçamento.
Orçamento pelo número de jogos e de lâminas
Começamos pela lista: quantos jogos são, quantas lâminas há em cada um e se a graduação é em milímetro ou em polegada. Com isso, o orçamento define as lâminas a medir, o prazo e se a calibração acontece no laboratório ou na sua empresa.
Inspeção de cada lâmina e do suporte
Conferimos lâmina por lâmina: amassados, dobras, vincos, corrosão e a legibilidade da gravação. Olhamos também o suporte articulado, porque uma lâmina solta ou trocada de posição confunde a identificação do jogo.
Limpeza e identificação lâmina por lâmina
Limpamos cada lâmina para tirar óleo e resíduos, que somariam espessura à medida. Depois identificamos cada uma pelo valor gravado e pela posição no jogo, para que o certificado aponte exatamente qual lâmina tem qual resultado.

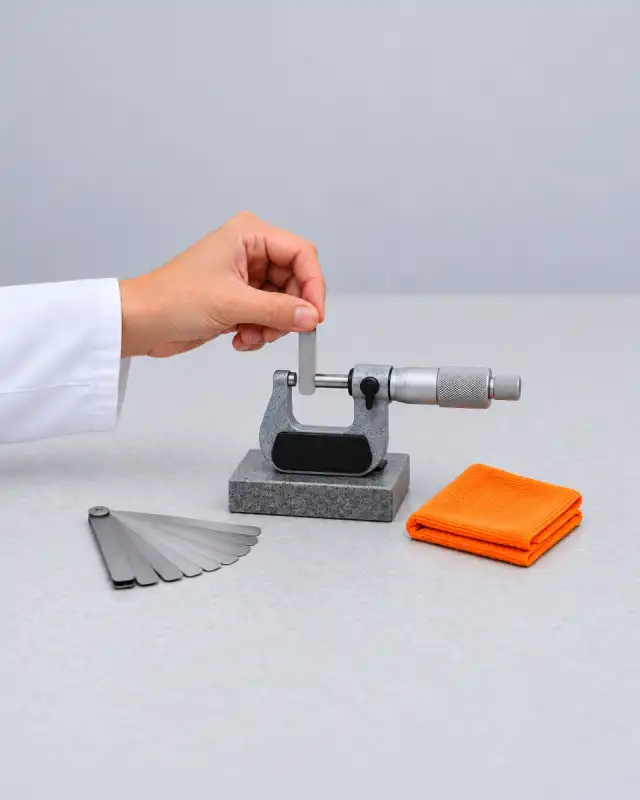

Medição da espessura com instrumento de referência
Cada lâmina é medida com um instrumento de referência de alta resolução, rastreável aos padrões de referência da Técnica Metrologia. Medimos em mais de um ponto da lâmina, porque o desgaste costuma ser maior perto da ponta, onde ela mais trabalha.
Desvio frente ao valor gravado e incerteza
Para cada lâmina, calculamos o desvio: a diferença entre a espessura medida e o valor gravado. Com as medidas repetidas, a resolução da referência e a temperatura, calculamos a incerteza que acompanha esse desvio.
Certificado lâmina por lâmina e devolução
Emitimos o certificado de calibração com o resultado de cada lâmina e a rastreabilidade dos padrões. A entrega do jogo e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que surgir dúvida.
Tem réguas, paquímetros e relógios para calibrar junto? Você pode enviar a lista com o calibre de folga, e o orçamento de calibração sai num pedido só.

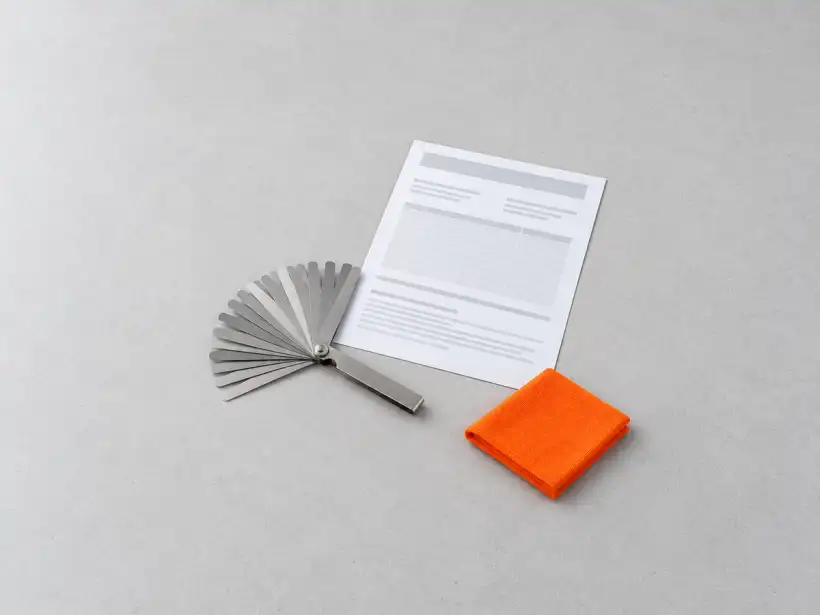

O que o certificado de calibração de calibre de folga entrega
O certificado mostra a espessura real de cada lâmina, o desvio frente ao valor gravado e a incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a lâmina na sua mão e o metro. O seu calibre de folga é medido com base nos padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do jogo e de cada lâmina
- Data da calibração
- Valor gravado em cada lâmina
- Espessura medida de cada lâmina
- Desvio e incerteza de medição de cada lâmina
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa
- A decisão de uso: sua empresa decide, lâmina por lâmina, o que segue em uso, pelo critério de aceitação da folga.
- A troca da lâmina: quando o desvio passa do critério, a lâmina sai do jogo ou fica reservada para uso menos exigente.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: a sua equipe confere as lâminas mais usadas entre calibrações e registra o resultado.
Exemplo: como ler duas lâminas do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Valor gravado | Espessura medida | Desvio |
|---|---|---|
| 0,05 mm | 0,051 mm | +0,001 mm |
| 0,10 mm | 0,097 mm | −0,003 mm |
A lâmina de 0,05 mm mediu 0,051 mm, quase o valor gravado. A de 0,10 mm mediu 0,097 mm: está três milésimos mais fina, o que costuma indicar desgaste. A incerteza vem no certificado, ao lado do desvio de cada lâmina.
Se a folga de uma válvula deve ficar entre 0,10 mm e 0,15 mm, regular com essa lâmina deixa a folga real menor do que a equipe imagina. Sua empresa soma o desvio e a incerteza, compara com o limite e decide se a lâmina continua no jogo.
Calibração, verificação intermediária e troca da lâmina do calibre de folga
Pense na balança de bagagem antes de uma viagem. Você pendura uma garrafa de 1 litro de água e ela marca 1,2 kg: comparou com um peso conhecido e achou o erro, isso é calibrar. Se a balança não tem como ser acertada, você desconta o erro ou compra outra. Com a lâmina de folga é igual: a calibração mostra o desvio, e a decisão é usar, reservar ou trocar.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Troca da lâmina | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência das lâminas mais usadas para ver se continuam íntegras e estáveis | Substituição da lâmina que passou do critério, ou do jogo inteiro | Medição de cada lâmina com instrumento de referência, com desvio e incerteza registrados |
| Quem faz | A sua equipe, entre calibrações | A sua empresa, quando o desvio passa do critério de aceitação | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim, a lâmina sai do jogo | Não |
| Gera certificado? | Gera registro interno da sua empresa | A lâmina nova entra na calibração seguinte, combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações e logo depois de uma dobra ou amassado | Quando a lâmina passa do critério ou perde a gravação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o jogo entre calibrações | Que a lâmina fora do critério foi retirada de uso | Rastreabilidade metrológica à RBC, com desvio e incerteza de cada lâmina |
Qual das três o auditor vai pedir
O auditor pede o certificado de calibração do jogo. A verificação intermediária mostra o acompanhamento, e o registro da troca mostra que a lâmina fora do critério saiu de uso: os dois complementam o certificado.
Critério de aceitação e intervalo de calibração do calibre de folga
O certificado entrega a espessura de cada lâmina; a sua empresa decide quais seguem em uso e quando o jogo volta à calibração.
Quem define se a lâmina serve para o processo
O critério de aceitação é o desvio máximo que a sua empresa admite numa lâmina, tirado da tolerância das folgas que ela regula. Uma folga de válvula com faixa estreita pede um limite menor do que a conferência de uma guia de montagem, e quem fixa esses limites é a qualidade.
Para cada lâmina, some o desvio e a incerteza e compare com o limite. Dentro dele, a lâmina segue no jogo. Acima, ela pode ser trocada ou ficar marcada para conferências menos exigentes, desde que a sua equipe saiba disso.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade: ele mostra a espessura das lâminas no dia da calibração. Recomendamos 12 meses como ponto de partida, enquanto o jogo ainda não tem histórico. A sua empresa define o intervalo pelo uso, pela criticidade, pelo histórico e pela exigência do cliente dela; um jogo que vai para a oficina todos os dias se desgasta mais rápido do que um usado só na inspeção.
O guia ILAC-G24:2022 / OIML D 10:2022 deixa essa decisão com o usuário do instrumento, a partir de uma análise de risco. O artigo sobre quando calibrar e quando trocar o calibre de folga ajuda a montar essa rotina.
Quanto custa a calibração de calibre de folga: o que muda no orçamento
O valor depende de quantas lâminas há em cada jogo, de quantos jogos entram no pedido e de onde a calibração acontece. Com a lista em mãos, o orçamento já chega certo para o seu parque.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Número de lâminas por jogo | Cada lâmina é medida e registrada à parte | Um jogo de 8 lâminas e um de 26 lâminas |
| Unidade de graduação | Milímetro e polegada pedem leitura e registro na unidade gravada | Um jogo em milímetro e um em polegada no mesmo pedido |
| Espessuras do jogo | Lâminas muito finas pedem mais cuidado na medição | Um jogo que começa em centésimos de milímetro |
| Quantidade de jogos | Vários jogos juntos organizam melhor o trabalho | Os jogos de toda a equipe de manutenção no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Uma manutenção que não pode ficar sem os jogos durante a parada |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a medição com o calibre de folga
O calibre de folga parece simples, e é justamente por isso que os hábitos de uso pesam tanto no resultado. Corrigir esses pontos protege a regulagem das máquinas e prolonga a vida das lâminas.
Forçar a lâmina na folga
Empurrar a lâmina com força para dentro do espaço amassa a borda e dá a sensação de folga maior.
O que fazer: a lâmina certa entra com leve resistência e sai sem arrastar; se for preciso forçar, teste a lâmina abaixo.
Somar lâminas sem somar os erros
Empilhar duas ou três lâminas para chegar a uma espessura soma também os desvios de cada uma, além das camadas de óleo entre elas.
O que fazer: use o menor número de lâminas e confira os desvios delas no certificado.
Lâmina com óleo ou cavaco
Uma película de óleo ou um cavaco preso na lâmina soma espessura que não aparece no valor gravado.
O que fazer: limpe a lâmina antes e depois do uso, com pano sem fiapo, e confira se a face está livre de resíduos.
Lâmina com vinco ainda em uso
Uma lâmina fina com vinco ou dobra não encosta por igual nas faces da folga e mede um espaço diferente do real.
O que fazer: separe a lâmina danificada e registre a troca, mesmo que a gravação ainda esteja legível.
Folga medida com a peça quente
A referência das medidas dimensionais é 20 °C, pela ISO 1:2022. Com a máquina recém-desligada, as peças dilatadas mudam a folga.
O que fazer: regule a folga na temperatura indicada pelo manual da máquina.
Jogo guardado aberto e úmido
Deixar o jogo aberto na bancada expõe as lâminas a pancadas, e a umidade traz corrosão, que muda a espessura.
O que fazer: feche o jogo depois do uso, passe uma película leve de proteção e guarde em local seco.
Por que calibrar o calibre de folga com a Técnica Metrologia
Com a Técnica Metrologia, você recebe um certificado rastreável à RBC e sabe exatamente quais lâminas do jogo pode continuar usando.
Certificado rastreável à RBC, lâmina por lâmina
Nossos padrões de referência, como os blocos-padrão de 0 a 570 mm, são calibrados em laboratórios da RBC. O certificado traz o desvio e a incerteza de cada lâmina, e explicamos o resultado em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, o laboratório da Técnica Metrologia em Franca/SP atende indústrias e laboratórios de Franca, Ribeirão Preto e região, com atendimento direto pelo WhatsApp e orçamento a partir da lista de instrumentos.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório. É experiência acumulada com os instrumentos que as equipes de manutenção e montagem da região usam todos os dias na oficina.
Os 10 instrumentos dimensionais num laboratório só
Paquímetro, micrômetro, relógio apalpador, calibre de folga, régua, escala graduada, trena, esquadro, transferidor e peneira: veja os 10 instrumentos dimensionais que calibramos e mande tudo junto.
No laboratório ou no local da sua empresa
A calibração acontece no nosso laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Veja como funciona a calibração no local.
Nota 5,0 no Google
Nota 5,0 no Google. Nas avaliações, os clientes falam do suporte técnico ágil, da equipe atenciosa e de certificados de calibração claros e organizados.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão Atendimento rápido e de excelente qualidade, profissionais competentes e muito atenciosos. Possuem uma estrutura completa para manutenção e calibração de equipamentos de medição de diversas grandezas.
Gustavo Silva
Perguntas frequentes sobre calibração de calibre de folga
Qual é o valor da calibração de um calibre de folga?
O valor muda com o número de lâminas por jogo, a unidade, as espessuras, a quantidade de jogos, a urgência e o local do serviço. Mande esses dados pelo WhatsApp, e o orçamento de calibração chega montado para os seus jogos.
Quanto tempo leva a calibração do calibre de folga?
Depende de quantos jogos e lâminas vêm no pedido, da programação do laboratório e de onde o serviço acontece. Por isso o prazo é combinado no orçamento. Se há uma auditoria ou uma parada de manutenção marcada, informe a data no pedido.
O certificado de calibração do calibre de folga tem validade?
Não: o certificado registra a espessura das lâminas no dia da calibração, e o desgaste continua depois disso. O que a sua empresa define é o intervalo até a próxima calibração; recomendamos 12 meses para começar, e o histórico de desvios mostra se esse prazo pode mudar.
O certificado é RBC?
O certificado de calibração de calibre de folga da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com base em padrões de referência próprios, e esses padrões são calibrados em laboratórios da RBC, que levam a medição aos padrões nacionais e ao Sistema Internacional de Unidades (SI). Você recebe o desvio e a incerteza de cada lâmina, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos do certificado, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na auditoria da ISO 9001, o auditor costuma verificar se os instrumentos que afetam o produto estão calibrados, com rastreabilidade e dentro do intervalo definido pela empresa. O certificado mostra a rastreabilidade à RBC e o resultado de cada lâmina; com o registro da sua análise e das trocas feitas, a documentação fica completa. A avaliação final é do auditor.
Calibração e aferição de calibre de folga são a mesma coisa?
No uso comum, sim: "aferir as lâminas" é o jeito popular de pedir a calibração. O termo técnico atual é calibração, e o resultado dela é o desvio de cada lâmina, com a incerteza.
Posso calibrar só algumas lâminas do jogo?
As lâminas que entram na calibração são definidas no orçamento. Calibrar o jogo inteiro evita que uma lâmina sem resultado acabe usada numa folga crítica; se a sua empresa preferir calibrar só algumas, o certificado identifica quais foram medidas.
O que preciso informar ao enviar o jogo?
Informe quantas lâminas há em cada jogo, a unidade da gravação e a identificação do jogo. Se alguma lâmina já foi trocada ou está sem gravação, avise no pedido: assim ela é identificada certo no certificado.
Jogo em milímetro e em polegada se calibram do mesmo jeito?
Sim, a lógica é a mesma: medir a espessura de cada lâmina e comparar com o valor gravado. O que muda é a unidade em que o resultado é registrado, que segue a gravação do jogo para a leitura bater com o manual da sua máquina.
Quando é hora de trocar uma lâmina?
Quando o desvio somado à incerteza passa do critério de aceitação, ou quando a lâmina dobra, ganha vinco, enferruja ou perde a gravação. Trocar só a lâmina danificada, quando o fabricante oferece reposição, mantém o resto do jogo em uso; a lâmina nova entra na calibração seguinte.
