A calibração de régua compara os traços da escala com um padrão de comprimento ao longo de toda a régua e registra o erro e a incerteza em cada ponto medido. Ela serve a quem usa a régua para medir e marcar na bancada, na usinagem e na montagem. Sua empresa recebe um certificado rastreável à RBC, com o resultado explicado.
O que é a régua graduada e como funciona a calibração dela
A régua graduada é o instrumento de medição linear mais simples da fábrica: uma barra com a escala gravada em milímetro, centímetro ou polegada, numa ou nas duas faces. Ela é usada para medir e marcar comprimentos na bancada, na usinagem, na ferramentaria, na montagem e na inspeção visual de peças.
Os comprimentos mais comuns no mercado são 150, 300, 500 e 1.000 mm, e há réguas maiores. A gravação pode ser a laser ou mecânica. Como os traços não mudam de lugar, o erro da régua está na posição de cada traço e no estado da barra: empeno, desgaste da ponta e marcas apagadas.
Calibrar a régua é medir a posição dos traços frente a um padrão de comprimento e anotar quanto cada um se afasta do valor nominal. Muita gente pede para "aferir a régua"; o termo técnico é calibração. A régua não tem como ser corrigida: o resultado orienta a sua empresa a usar, reservar ou trocar.
Régua de aço inoxidável
É a mais comum na bancada: resiste à oxidação e mantém a gravação legível por mais tempo. Na calibração, conferimos a retidão da barra e a legibilidade dos traços antes de comparar a escala com o padrão ao longo do comprimento.
Régua de aço temperado
É mais dura e, nos modelos finos, mais flexível, o que ajuda a medir superfícies levemente curvas. Essa flexibilidade também facilita o empeno quando ela é forçada, por isso a inspeção da barra pesa tanto quanto a comparação dos traços.
Régua de alumínio anodizado
É mais leve e aparece em réguas longas e em gabaritos de montagem. O alumínio dilata quase o dobro do aço com a temperatura, e isso entra na conta da incerteza. Na calibração, a régua fica no ambiente até se estabilizar antes de medir.
Calibramos réguas de aço e de alumínio nos comprimentos mais usados na indústria. Entre os padrões de referência da Técnica Metrologia está uma escala graduada padrão de 0 a 1.000 mm; quando a sua régua tem um comprimento fora do comum, ele é confirmado no orçamento. Se o seu parque também tem trenas, paquímetros e esquadros, veja os outros instrumentos de dimensional que calibramos no mesmo laboratório. Para escalas fixadas em máquinas e dispositivos, a página da calibração de escala graduada mostra o que muda.

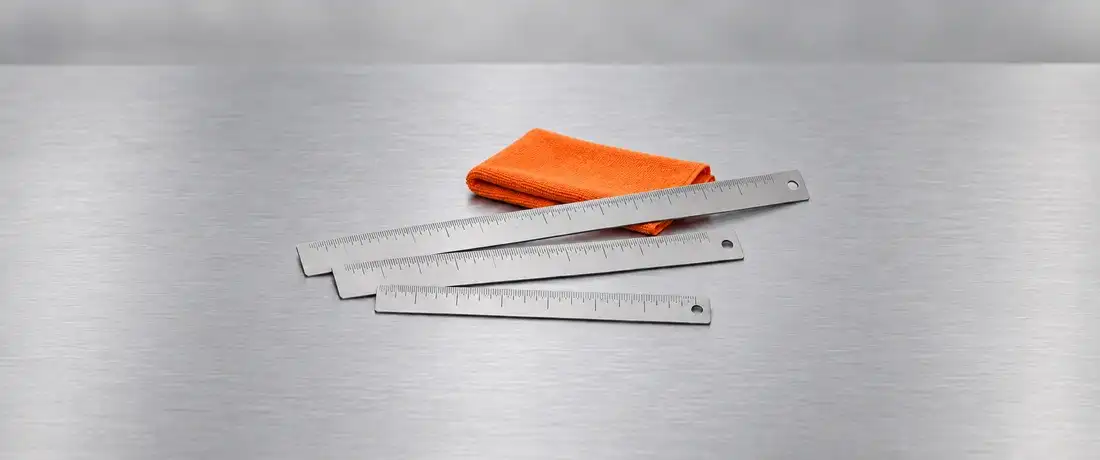

Quando a sua empresa precisa calibrar a régua
Calibre a régua sempre que uma medida ou uma marcação feita com ela decidir o corte, a furação ou a montagem de uma peça. Na prática, isso acontece antes da auditoria, depois de um empeno e quando duas réguas discordam.
A auditoria está marcada
O auditor confere se os instrumentos usados para medir o produto estão calibrados, réguas incluídas. Calibrar com antecedência dá tempo de ler o certificado e separar a régua que passou do critério antes da visita.
A régua empenou ou caiu
Uma régua que caiu de ponta ou foi usada como alavanca pode empenar ou amassar o início da escala. A diferença nem sempre aparece a olho, e a calibração mostra se os traços ainda estão no lugar.
A escala está apagada ou riscada
Com o uso e a limpeza, os traços perdem contraste e alguns somem. Uma leitura no traço errado custa um milímetro inteiro. A calibração começa pela legibilidade e diz se a régua ainda serve para ser lida com segurança.
Duas réguas, duas medidas na montagem
A peça marca 450 mm numa régua e 451 mm na outra, e a montagem não fecha. Uma das duas está errada, ou as duas. A calibração compara cada régua com o padrão e encerra a discussão na bancada.
O intervalo vence no plano de calibração
Cada régua tem a data da próxima calibração no plano da sua empresa. Calibrar antes do vencimento mantém o instrumento liberado na produção e evita que alguém use uma régua sem certificado no dia da auditoria.
O cliente pediu o certificado
Na auditoria de fornecedor, o seu cliente pode pedir o certificado de todos os instrumentos que medem o produto, até os mais simples. Com a régua calibrada, você apresenta o erro e a incerteza de cada ponto.
Quando outro caminho resolve melhor
A régua cobre bem as medidas gerais da bancada; quando a medida pede outra coisa, o instrumento muda.
A medida pede resolução menor que a menor divisão da régua?
Se a peça tem tolerância de décimos ou centésimos de milímetro, a régua não consegue mostrar essa diferença. O instrumento certo é o paquímetro; veja a calibração de paquímetro.
A medida é mais longa que a régua?
Medir um comprimento maior que a régua, em várias etapas, soma erros a cada emenda. Para medidas longas na fábrica, o instrumento é a trena; veja a calibração de trena.
Como funciona a calibração da régua na Técnica Metrologia
Na régua, o que se calibra é a posição de cada traço ao longo da barra. Cada etapa existe para que o erro registrado seja da escala, e não do empeno, da sujeira ou da temperatura. O prazo é combinado no orçamento.
Orçamento pelo comprimento e pela graduação
Começamos pela lista: quantas réguas são, de que comprimento e com que graduação, em milímetro, em polegada ou nas duas faces. Com isso, o orçamento define os pontos, o prazo e se a calibração acontece no laboratório ou na sua empresa.

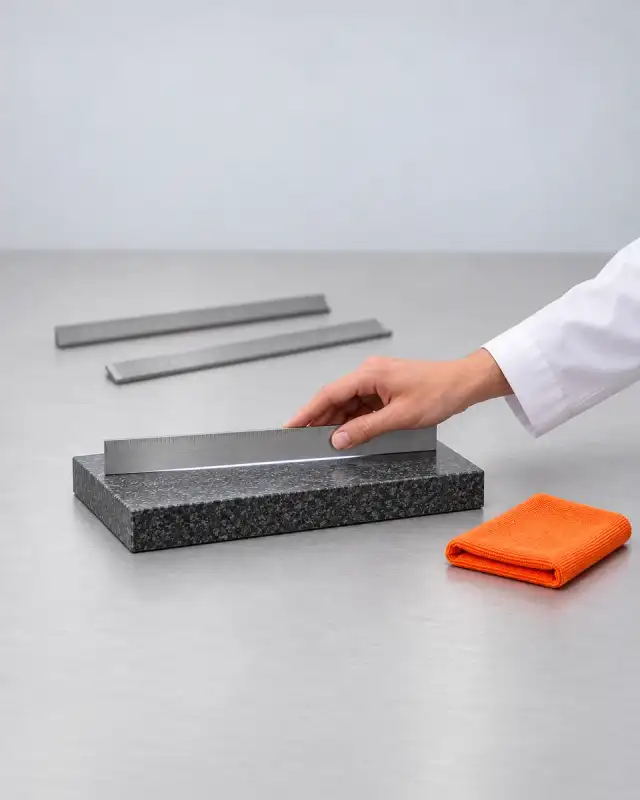

Inspeção do empeno e da legibilidade
Apoiamos a régua sobre uma superfície plana para conferir empeno e torção, e olhamos traço por traço a legibilidade da escala. Uma ponta amassada ou um trecho apagado é registrado antes de qualquer medida.
Limpeza e identificação da régua
Limpamos a face graduada para tirar óleo, tinta e resíduos que escondem os traços. Depois identificamos a régua pelo comprimento nominal, pela graduação e pela identificação que a sua empresa usa, para o certificado apontar o instrumento certo.
Comparação dos traços com a escala graduada padrão
Alinhamos a régua à escala graduada padrão e comparamos a posição dos traços em pontos distribuídos ao longo do comprimento. Os pontos são definidos no orçamento, conforme o trecho que a sua empresa mais usa, e mostram se o erro cresce ao longo da régua.
Erros de marcação e incerteza
Em cada ponto, calculamos o erro de marcação: a diferença entre a posição medida do traço e o valor nominal dele. A incerteza reúne a referência, a leitura dos traços, o alinhamento entre as escalas e a temperatura.
Certificado e devolução da régua
Emitimos o certificado de calibração com os resultados de cada ponto e a rastreabilidade dos padrões. A entrega da régua e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
Tem trenas, esquadros e paquímetros para calibrar junto? Você pode enviar a lista com a régua, e o orçamento de calibração sai num pedido só.

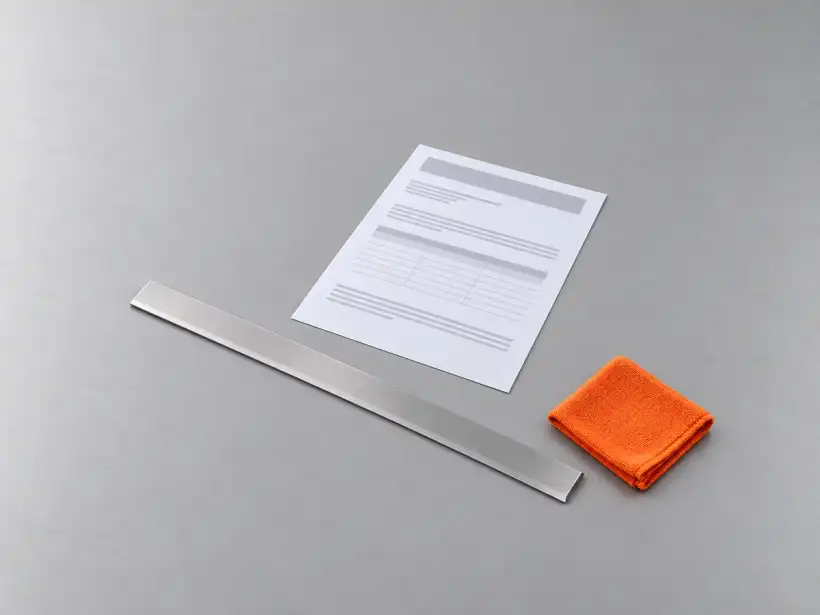

O que o certificado de calibração de régua entrega
O certificado mostra quanto cada traço medido se afasta do valor nominal e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre o traço da sua régua e o metro. A sua régua é comparada com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação da régua, do comprimento e da graduação
- Data da calibração
- Pontos medidos ao longo da escala
- Valor nominal e posição medida de cada traço
- Erro de marcação e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa
- A decisão de uso: sua empresa decide se a régua segue na bancada, pelo critério de aceitação de cada processo.
- A troca da régua: quando o erro passa do critério, a régua sai de uso ou fica reservada para medidas menos exigentes.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: a sua equipe confere a régua contra uma referência conhecida entre calibrações e registra o resultado.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Valor nominal do traço | Posição medida | Erro |
|---|---|---|
| 300 mm | 299,90 mm | −0,10 mm |
O traço de 300 mm está, na verdade, a 299,90 mm do zero da régua. O erro é de −0,10 mm: quem marca 300 mm com essa régua risca um décimo antes. A incerteza vem no certificado, ao lado do erro de cada ponto.
Se a peça admite ±0,5 mm, esse décimo ocupa uma parte pequena da margem. Se a régua é usada para traçar um gabarito com ±0,2 mm, o erro somado à incerteza pede uma análise mais cuidadosa, e a decisão de uso fica com a sua empresa.
Calibração, verificação intermediária e troca da régua
Pense no copo medidor da cozinha. Você enche até a marca de 200 ml, despeja numa proveta de laboratório e ela mostra 210 ml: comparou com uma referência e achou o erro, isso é calibrar. O copo não tem como ser acertado; você passa a descontar a diferença ou troca de copo. Com a régua acontece o mesmo.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Troca da régua | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida de alguns traços contra uma referência conhecida | Substituição da régua que passou do critério ou perdeu a legibilidade | Comparação dos traços com padrão de comprimento, com erro e incerteza registrados em cada ponto |
| Quem faz | A sua equipe, entre calibrações | A sua empresa, quando o erro passa do critério de aceitação | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim, a régua sai de uso | Não |
| Gera certificado? | Gera registro interno da sua empresa | A régua nova entra na calibração seguinte, combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações e logo depois de uma queda | Quando a régua empena, perde traços ou passa do critério | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha a régua entre calibrações | Que a régua fora do critério foi retirada de uso | Rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três o auditor vai pedir
O documento que comprova a medida da régua é o certificado de calibração. A verificação intermediária mostra que a sua equipe acompanha o instrumento, e o registro da troca mostra o que saiu de uso: os dois completam o certificado.
Critério de aceitação e intervalo de calibração da régua
O certificado entrega os erros de cada ponto; a sua empresa decide se a régua continua em uso e quando ela volta à calibração.
Quem define se a régua serve para o processo
O critério de aceitação é o erro máximo que a sua empresa admite na régua, tirado da tolerância das medidas e marcações feitas com ela. Uma régua que traça gabaritos pede um limite menor do que uma usada para conferir o tamanho de uma caixa, e quem fixa esse limite é a qualidade.
Some o erro e a incerteza do ponto mais desfavorável e compare com o limite. Dentro dele, a régua segue na bancada. Acima, ela pode ir para medidas menos exigentes, com etiqueta que deixe isso claro, ou ser trocada.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade: ele registra a régua como estava no dia da calibração. Recomendamos 12 meses como ponto de partida, enquanto não há histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do cliente dela.
O guia ILAC-G24:2022 / OIML D 10:2022 deixa essa decisão com o usuário do instrumento, a partir de uma análise de risco. O artigo sobre validade do certificado de calibração mostra como definir o intervalo.
Quanto custa a calibração de régua: o que muda no orçamento
O valor depende do comprimento e da graduação das réguas, de quantas entram no pedido e de onde a calibração acontece. Com a lista em mãos, o orçamento já chega certo para o seu parque.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Comprimento | Réguas mais longas pedem mais pontos ao longo da escala | Uma régua de 300 mm e uma de 1.000 mm |
| Graduação | Duas escalas, ou duas faces graduadas, dobram o que é conferido | Uma régua só em milímetro e uma com milímetro e polegada |
| Número de pontos | Mais pontos mostram melhor como o erro se distribui na régua | Pontos extras no trecho que a sua equipe mais usa |
| Quantidade no pedido | Várias réguas juntas organizam melhor o trabalho | As réguas de toda a montagem enviadas no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Uma linha de montagem que não pode ficar sem réguas |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a medição com a régua
A régua é tão simples que os erros de uso passam despercebidos. Corrigir estes hábitos protege as medidas da bancada e a vida útil do instrumento.
Medir a partir da ponta gasta
A ponta da régua é a parte que mais bate e se desgasta, e o zero vai junto.
O que fazer: em medidas que pedem cuidado, comece no traço de 10 mm e desconte esse valor na leitura final.
Traço lido de lado
Numa régua grossa, olhar o traço em ângulo desloca a leitura em parte de um milímetro.
O que fazer: deite a régua com a face graduada encostada na peça e leia com o olho bem em cima do traço.
Régua apoiada fora do alinhamento
Uma régua inclinada em relação à aresta mede uma diagonal, sempre maior que o comprimento real.
O que fazer: encoste a régua paralela à aresta da peça e confira o alinhamento nas duas pontas antes de ler.
Régua usada como ferramenta
Usar a régua como alavanca, raspador ou chave de fenda empena a barra e amassa a ponta.
O que fazer: deixe a régua só para medir e marcar, e separe para avaliação qualquer régua que tenha sido forçada.
Régua de alumínio longe dos 20 °C
A referência das medidas dimensionais é 20 °C, pela ISO 1:2022, e o alumínio dilata quase o dobro do aço.
O que fazer: deixe a régua e a peça no mesmo ambiente antes de medir e evite o sol direto.
Régua solta na gaveta
Junto com chaves e ferramentas, a régua leva riscos na face graduada e pancadas na ponta.
O que fazer: guarde pendurada ou num estojo, com a face graduada protegida, e limpe a escala depois do uso.
Por que calibrar a régua com a Técnica Metrologia
Com a Técnica Metrologia, você recebe um certificado rastreável à RBC e sabe quanto cada trecho da sua régua erra.
Certificado rastreável à RBC, com cada ponto explicado
Nossos padrões de referência, como a escala graduada padrão de 0 a 1.000 mm, são calibrados em laboratórios da RBC. O certificado traz o erro e a incerteza de cada ponto, explicados em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, o laboratório da Técnica Metrologia em Franca/SP atende indústrias e laboratórios de Franca, Ribeirão Preto e região, com atendimento direto pelo WhatsApp e orçamento a partir da lista de instrumentos.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório. É experiência acumulada com os instrumentos que a indústria da região usa todos os dias, da régua da bancada ao micrômetro da inspeção.
Os 10 instrumentos dimensionais num laboratório só
Paquímetro, micrômetro, relógio apalpador, calibre de folga, régua, escala graduada, trena, esquadro, transferidor e peneira: veja os 10 instrumentos dimensionais que calibramos e mande tudo junto.
No laboratório ou no local da sua empresa
A calibração acontece no nosso laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Veja como funciona a calibração no local.
Nota 5,0 no Google
Os clientes da Técnica Metrologia costumam destacar o suporte rápido e atencioso e os certificados de calibração claros, fáceis de acompanhar ponto a ponto.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão Atendimento rápido e de excelente qualidade, profissionais competentes e muito atenciosos. Possuem uma estrutura completa para manutenção e calibração de equipamentos de medição de diversas grandezas.
Gustavo Silva
Perguntas frequentes sobre calibração de régua
Qual é o valor da calibração de uma régua?
O valor muda com o comprimento, a graduação, o número de pontos, a quantidade de réguas, a urgência e o local do serviço. Mande esses dados pelo WhatsApp, e o orçamento de calibração chega certo para as suas réguas.
Quanto tempo leva a calibração da régua?
Depende de quantas réguas vêm no pedido, dos comprimentos, da programação do laboratório e de onde o serviço acontece. Por isso o prazo é combinado no orçamento. Se há auditoria marcada, informe a data já no pedido.
O certificado de calibração da régua tem validade?
Não: o certificado mostra como a régua estava no dia da calibração. O que a sua empresa define é o intervalo até a próxima; recomendamos 12 meses para começar, e o histórico dos certificados indica se dá para alongar ou se é melhor encurtar.
O certificado é RBC?
O certificado de calibração de régua da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com padrões de referência próprios, e esses padrões são calibrados em laboratórios da RBC, que levam a medição aos padrões nacionais e ao Sistema Internacional de Unidades (SI). Você recebe o erro e a incerteza de cada ponto, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos do certificado, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na auditoria da ISO 9001, o auditor costuma verificar se os instrumentos que medem o produto estão calibrados, com rastreabilidade e dentro do intervalo que a empresa definiu. O certificado mostra a rastreabilidade à RBC e o resultado de cada ponto; com o registro da sua análise frente ao critério de aceitação, a documentação fica completa. A avaliação final é do auditor.
Calibração e aferição de régua são a mesma coisa?
No pedido do dia a dia, sim: "aferir a régua" é o jeito popular de pedir a calibração. O termo técnico atual é calibração, e o resultado é o erro de cada ponto, com a incerteza.
Régua empenada ainda pode ser calibrada?
Pode, e a calibração registra a condição da régua junto com os erros medidos. Um empeno leve pode não pesar no uso; um empeno forte costuma afastar os traços do valor nominal e tirar a régua do critério. O certificado dá os números para a sua empresa decidir.
O que preciso informar ao enviar a régua?
Informe o comprimento, a graduação, se as duas faces são graduadas e a identificação que a sua empresa usa. Se a régua mede sempre o mesmo trecho, como os primeiros 300 mm, diga no pedido: assim os pontos cobrem o que importa no seu processo.
Régua de aço e régua de alumínio se calibram do mesmo jeito?
O princípio é o mesmo: comparar a posição dos traços com um padrão de comprimento e registrar o erro e a incerteza. A diferença está na temperatura: o alumínio dilata mais, por isso a régua precisa se estabilizar no ambiente, e a incerteza considera o material.
A régua com graduação nas duas faces é calibrada nas duas?
As escalas que entram na calibração são definidas no orçamento. Se a sua equipe lê as duas faces, por exemplo milímetro de um lado e polegada do outro, vale calibrar as duas, e o certificado traz os resultados de cada escala separados.
