Sumário
A calibração de dinamômetro aplica forças de referência conhecidas ao seu medidor de força e registra, em cada ponto, quanto ele erra e com que incerteza, no sentido em que ele é usado. É para quem mede tração ou compressão em ensaios, testes de produto e montagem. Sua empresa recebe um certificado rastreável à RBC, explicado.
O que é a calibração de dinamômetro, que muita gente chama de aferição
Calibrar o dinamômetro é aplicar forças de valor conhecido e registrar a diferença entre cada força e o que o aparelho indica. O resultado vai para o certificado de calibração, com o erro e a incerteza de cada ponto.

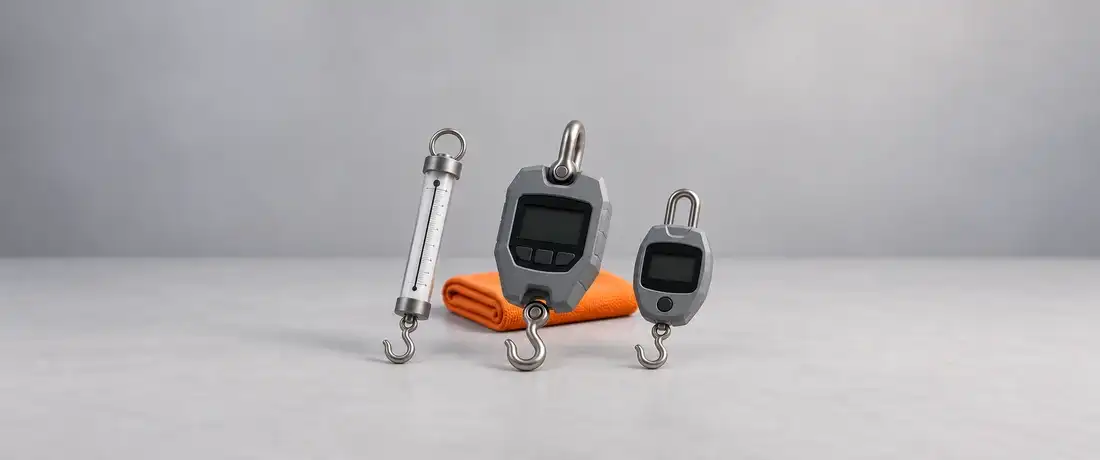

O dinamômetro, ou medidor de força, mede tração (puxar) ou compressão (empurrar) por uma mola ou por uma célula de carga, peça que se deforma sob a força e gera um sinal elétrico proporcional a ela. A unidade de força do SI é o newton (N). No mercado ainda circulam o quilograma-força (kgf), a força do peso de 1 kg sob a gravidade padrão, perto de 9,81 N, e a libra-força (lbf), perto de 4,45 N. Os procedimentos de calibração de instrumentos de medição de força, como células de carga e anéis, estão na ASTM E74-18(2026), Práticas para calibração e verificação de instrumentos de medição de força. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Muita gente pede a "aferição de dinamômetro": é o nome de balcão para o mesmo pedido, e o termo técnico hoje é calibração. Calibrar mede o erro; corrigir a indicação é o ajuste, que também fazemos, como serviço à parte.
Dinamômetro mecânico (de mola)
A força estica ou comprime uma mola, e um ponteiro mostra o valor numa escala. Simples e robusto, depende da mola e da leitura de quem olha. Na calibração, conferimos o zero, o ponteiro e o comportamento da mola ao longo da escala.
Dinamômetro digital com célula de carga
A célula de carga transforma a força em sinal elétrico, e o display mostra o valor, muitas vezes com registro do pico. Na calibração, olhamos o zero, a estabilidade da leitura e a resposta da célula em cada ponto da faixa.
Dinamômetro de tração e compressão
Mede nos dois sentidos, com gancho para puxar e placa ou ponteira para empurrar. A célula responde de forma um pouco diferente em cada sentido, por isso a calibração aplica as forças no sentido em que a sua equipe usa o aparelho.
Calibramos dinamômetros mecânicos e eletrônicos, com gancho, placa ou dispositivo de fixação, nas faixas mais usadas na indústria. Os padrões de referência da Técnica Metrologia nesta grandeza são pesos-padrão de 2 mg a 2.000 kg, que geram força por peso conhecido; capacidades acima disso ou fora do comum têm a faixa do seu instrumento confirmada no orçamento.
Quando a sua empresa precisa calibrar o dinamômetro
Calibre o dinamômetro sempre que a sua empresa precisar provar que a força medida nos ensaios é confiável: quando o aparelho chega, quando sofre um esforço fora do normal ou quando alguém de fora pede o documento.
O dinamômetro é novo
Aparelho novo chega sem histórico na sua empresa. Calibrar antes de liberar os ensaios registra como ele lê em cada ponto e evita descobrir o erro depois de um lote aprovado.
Caiu ou sofreu sobrecarga
Uma queda ou uma força acima da capacidade pode deformar a mola ou a célula de carga sem sinal visível. A calibração mostra quanto o aparelho passou a errar antes do próximo ensaio.
Trocou o gancho ou o dispositivo
Gancho, garra ou placa novos mudam o jeito como a força chega à célula. Depois da troca, a calibração com o acessório em uso confirma que a leitura continua coerente.
A data está chegando no plano de calibração
O plano de calibração marca a data de cada dinamômetro. Calibrar antes dela mantém o aparelho liberado e evita que os ensaios de produto parem à espera do certificado.
O cliente da sua empresa pediu o certificado
Clientes que compram peças com especificação de resistência costumam pedir o certificado do instrumento de ensaio. Com o dinamômetro calibrado, você responde com o documento e a análise.
Uma não conformidade apontou o instrumento
Quando a auditoria aponta o dinamômetro sem certificado ou fora do intervalo, a correção pede o aparelho calibrado e o registro da análise. O certificado novo fecha essa parte da ação.
Quando outro caminho resolve melhor
Às vezes o que precisa ser medido não é uma força livre.
A medida é a dureza do material?
Para saber se a borracha ou o plástico está na dureza especificada, o instrumento é o durômetro, e não o dinamômetro. Veja a calibração de durômetro.
A força vem de uma prensa?
Quando a força é aplicada por uma prensa, quem a indica é o manômetro ou o indicador da própria máquina, calibrado com ela montada. Conheça a calibração de prensa hidráulica.

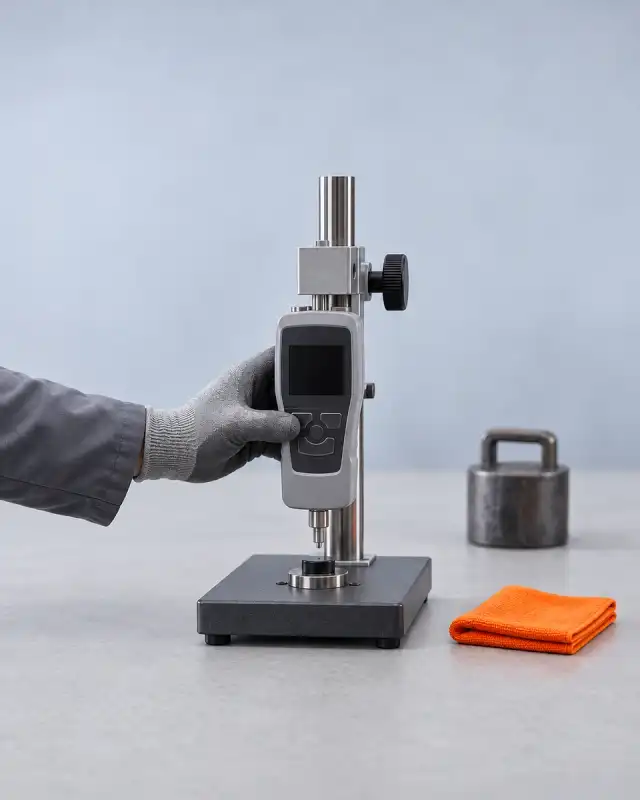

Como funciona a calibração do dinamômetro na Técnica Metrologia
Cada etapa existe para que o erro registrado seja o do seu dinamômetro, no sentido em que ele trabalha, e não o de um gancho torto ou de um zero esquecido. O prazo é combinado no orçamento.
Orçamento pelo sentido e pela capacidade
Primeiro entendemos quantos dinamômetros são, a capacidade de cada um, o sentido de uso e os acessórios. Tração, compressão ou os dois definem como a força é aplicada, e a faixa de uso define os pontos.
Inspeção e limpeza
Conferimos o corpo, o gancho ou a placa, o indicador e as roscas de fixação e limpamos o aparelho. Gancho aberto, rosca gasta ou ponteiro solto mudam a leitura antes de qualquer comparação.
Célula ou mola e zero
Verificamos o estado da célula de carga ou da mola e conferimos o zero com o aparelho sem carga, na posição de uso. Um zero deslocado entra em todas as medidas, por isso é o primeiro número que olhamos.
Forças de referência no sentido de uso
Aplicamos forças de referência, geradas por pesos-padrão ou por padrão de força, em pontos baixo, médio e alto da faixa, à tração, à compressão ou nos dois sentidos. Cada leitura é registrada depois de estabilizar.
Erro e incerteza
Em cada ponto, calculamos o erro: a diferença entre a indicação e a força aplicada. Avaliamos se a leitura se repete e calculamos a incerteza, que reúne padrão, resolução e alinhamento da força.
Emissão do certificado
O certificado traz o resultado de cada ponto, o sentido calibrado e a unidade usada. A entrega do dinamômetro e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
Tem durômetros ou pesos-padrão para calibrar junto? Você pode enviar a lista com o dinamômetro e receber um orçamento de calibração só.

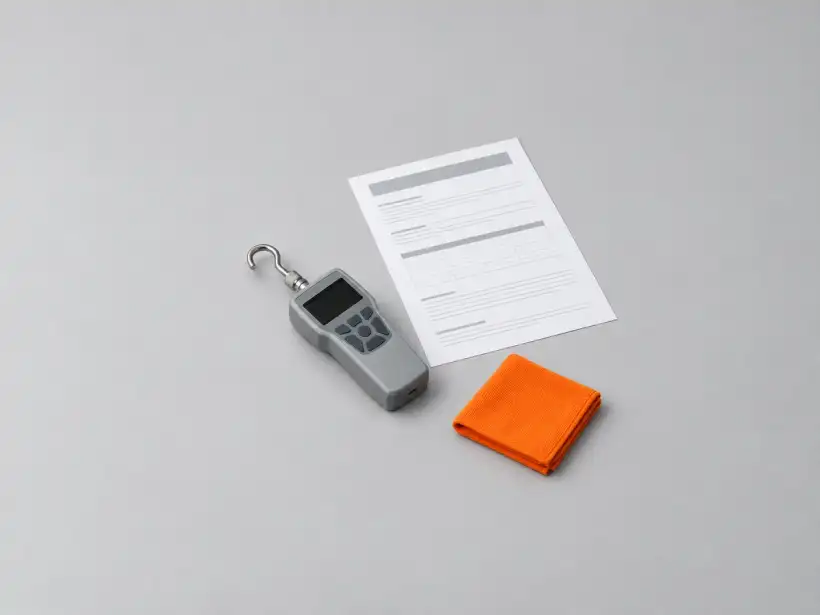

O que o certificado de calibração de dinamômetro entrega
O certificado mostra quanto o seu dinamômetro erra em cada ponto e com que incerteza, com a origem de cada valor comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a sua leitura e a referência internacional. O seu dinamômetro é comparado com os padrões de referência da Técnica Metrologia, pesos-padrão de 2 mg a 2.000 kg. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do dinamômetro e do acessório usado
- Data da calibração
- Sentido calibrado: tração, compressão ou os dois
- Força aplicada e indicação do dinamômetro em cada ponto
- Erro e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o dinamômetro serve, pelo critério de aceitação do ensaio.
- O ajuste: feito por nós como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe, com um peso conhecido, entre calibrações.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Força aplicada | Indicação do dinamômetro | Erro |
|---|---|---|
| 100,0 N | 101,2 N | +1,2 N |
O dinamômetro indicou 101,2 N com 100,0 N aplicados: lê 1,2 N acima, cerca de 1,2 % do valor. A incerteza vem no certificado, ao lado do erro de cada ponto.
Se o ensaio aprova a costura a partir de 100 N, uma peça que rompe em 101 N pode, na verdade, ter rompido abaixo disso. A sua empresa soma o erro e a incerteza e decide se a margem do ensaio ainda separa com segurança o que passa do que não passa.
Calibração, ajuste e verificação intermediária do dinamômetro
A verificação intermediária confere o dinamômetro com um peso conhecido na rotina; o ajuste corrige a indicação; a calibração com certificado compara o aparelho com forças de referência e registra o erro e a incerteza em cada ponto.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Leitura de um peso conhecido para ver se o dinamômetro segue estável | Intervenção que corrige a indicação da mola ou da célula | Comparação com forças de referência, com erro e incerteza registrados em cada ponto |
| Quem faz | A sua equipe, entre calibrações | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o dinamômetro entre calibrações | Que o erro foi corrigido, junto com a calibração | O certificado com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Como a verificação ajuda a confiar no próximo ensaio
A verificação com um peso conhecido mostra cedo um desvio que só apareceria na próxima calibração. Na auditoria, ela acompanha o certificado, que continua sendo o documento que comprova a medida.
Critério de aceitação e intervalo de calibração do dinamômetro
Quem decide se o dinamômetro serve e quando ele volta à calibração é a sua empresa. O certificado traz os números, e o critério de aceitação e o intervalo os transformam em decisão.
Quem define se o dinamômetro serve para o ensaio
O critério de aceitação é o limite de erro que a sua empresa aceita para o dinamômetro, definido pela margem dos ensaios que ele faz. Some o erro e a incerteza de cada ponto e compare com esse limite: dentro, o aparelho segue nos ensaios; fora, vai para ajuste, para uso menos exigente ou para troca.
Num aparelho usado nos dois sentidos, o critério vale para cada um, porque o resultado à tração não garante o resultado à compressão. Defina o limite pela faixa em que os ensaios acontecem de fato.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade: mostra como o dinamômetro estava no dia da calibração. Recomendamos 12 meses como ponto de partida, enquanto não há histórico; quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do cliente dela.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco.
Quanto custa a calibração de dinamômetro: o que muda no orçamento
O valor depende da capacidade, do sentido, da quantidade e do local. Com a lista em mãos, o orçamento sai certo para os seus dinamômetros.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Capacidade | Forças maiores pedem padrões e montagens maiores | Um dinamômetro de 500 N e outro de 5 kN |
| Sentido de uso | Cada sentido calibrado entra com os seus pontos | Um aparelho usado à tração e à compressão |
| Número de pontos | Mais pontos mostram o comportamento ao longo da faixa | Pontos extras perto do limite de aprovação do ensaio |
| Quantidade no pedido | Vários aparelhos juntos organizam melhor o trabalho | Os dinamômetros do laboratório e da montagem no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria do cliente marcada para a semana seguinte |
| Local do serviço | Onde a calibração acontece muda a organização do trabalho | Um dinamômetro fixo num dispositivo de ensaio da linha |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a leitura do dinamômetro
Boa parte das diferenças de força vem de como o ensaio é montado e lido. Estes cuidados protegem os ensaios e o resultado da calibração.
Força fora do eixo
Puxar ou empurrar em ângulo divide a força e faz o aparelho ler menos do que a peça recebe.
O que fazer: alinhe o dinamômetro com a direção da força e use acessórios que mantenham esse alinhamento.
Zero sem conferir
Começar o ensaio com o zero deslocado soma esse desvio a todas as leituras.
O que fazer: zere o aparelho na posição de uso, com o acessório montado e sem carga, antes de cada série.
Sobrecarga
Passar da capacidade, mesmo por um instante, pode deformar a mola ou a célula de carga de forma permanente.
O que fazer: escolha o aparelho pela força máxima do ensaio, com margem acima dela.
Pico confundido com leitura contínua
No modo pico, o display guarda o maior valor; no contínuo, mostra a força do momento.
O que fazer: confira o modo antes do ensaio e registre qual deles gerou o resultado.
Unidade trocada (kgf × N)
Um aparelho configurado em kgf e uma especificação em newton geram resultados quase 10 vezes diferentes.
O que fazer: confira a unidade no display e na especificação antes de registrar.
Acessório diferente do calibrado
Gancho, garra ou placa improvisados mudam como a força chega à célula.
O que fazer: use o acessório com que o aparelho foi calibrado e informe trocas no pedido seguinte.
Por que calibrar o dinamômetro com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber um certificado rastreável à RBC e saber o que cada ponto diz sobre os seus ensaios de força.
Certificado rastreável à RBC, com cada ponto explicado
Os padrões de referência são calibrados em laboratórios da RBC, e o certificado traz o erro e a incerteza de cada força aplicada. Explicamos o resultado em linguagem simples.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios de ensaio, com laboratório próprio em Franca/SP e atendimento direto pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, com instrumentos usados todos os dias em ensaio e produção.
Durômetro, dinamômetro e prensa hidráulica num laboratório só
Força, dureza e o indicador da prensa vão no mesmo pedido e no mesmo orçamento. Conheça os outros instrumentos de força e dureza que calibramos.
Calibração e ajuste no mesmo lugar
Quando o erro passa do seu critério de aceitação, também fazemos o ajuste do dinamômetro, como serviço separado da calibração e combinado no orçamento.
Nota 5,0 no Google
O que os clientes mais citam é o atendimento excelente, a rapidez do serviço e o certificado rastreável, organizado e pronto para entrar na pasta da qualidade.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Atendimento excelente e equipe muito atenciosa! Fiz calibração de instrumentos e o serviço foi rápido, com certificado rastreável e dentro das normas. A TÉCNICA Metrologia é referência em Franca e região — recomendo sem hesitar.
Paulo Soares Ótimo atendimento e serviço prestado!
Fabricio Soares
Perguntas frequentes sobre calibração de dinamômetro
Qual é o valor da calibração de dinamômetro?
Depende da capacidade, do sentido de uso, do número de pontos, da quantidade, da urgência e do local. Envie esses dados pelo WhatsApp, e o orçamento de calibração sai certo para os seus dinamômetros.
Quanto tempo leva a calibração do dinamômetro?
Depende da quantidade de aparelhos, das capacidades, da programação do laboratório e do local, por isso o prazo é combinado no orçamento. Se há auditoria marcada, informe a data no pedido.
O certificado de calibração do dinamômetro tem validade?
Não: ele mostra como o dinamômetro estava no dia da calibração. Recomendamos 12 meses como ponto de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico.
O certificado é RBC?
O certificado da Técnica Metrologia traz a rastreabilidade metrológica à RBC: os pesos-padrão usados para gerar as forças de referência são calibrados em laboratórios da RBC, e você recebe o erro e a incerteza de cada ponto. Os termos estão no guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na ISO 9001, o auditor costuma conferir se os instrumentos que afetam o produto estão calibrados, com rastreabilidade comprovada e no intervalo definido pela empresa. O certificado traz a rastreabilidade à RBC, o erro e a incerteza; com a sua análise registrada, você tem o que apresentar, e a avaliação final é do auditor.
O resultado sai em newton ou em kgf?
O newton é a unidade do SI e a referência do certificado. Se o seu aparelho ou a sua especificação usa kgf ou lbf, informe no pedido: a forma de apresentar o resultado é combinada no orçamento.
Calibrar à tração vale para a compressão?
Não necessariamente: a mola e a célula de carga respondem de forma diferente em cada sentido. Se a sua equipe usa o aparelho nos dois, peça a calibração nos dois sentidos, e o certificado traz os resultados de cada um.
O dinamômetro serve para verificar a máquina de ensaio da empresa?
Quando o dinamômetro ou a célula de carga é usado para verificar máquinas de ensaio de tração e compressão, a referência do método de calibração e classificação desses instrumentos é a ISO 376:2011. Informe esse uso no pedido, e o orçamento define os pontos de acordo com ele.
Vocês fazem o ajuste do dinamômetro?
Sim, como serviço separado da calibração, combinado no orçamento. Quando a mola ou a célula já não responde de forma estável, o resultado da calibração ajuda a sua empresa a decidir entre o reparo e a troca.
O que preciso informar ao enviar o dinamômetro?
Informe a capacidade, o tipo, o sentido de uso, a unidade, os acessórios e a identificação ou o número de série. Pontos de interesse e exigências do cliente da sua empresa também entram no pedido.
