Sumário
A calibração de durômetro confere a força da mola e o deslocamento do penetrador com padrões de referência e registra, em cada ponto, quanto o aparelho erra e com que incerteza. É para quem confere a dureza de solados, borrachas e plásticos na inspeção e no recebimento. Sua empresa recebe um certificado rastreável à RBC, explicado ponto a ponto.
O que é a calibração de durômetro, que muita gente chama de aferição
Calibrar o durômetro é levar o penetrador a pontos conhecidos da escala e registrar a diferença entre o valor de referência de cada ponto e o que o aparelho indica. O resultado vai para o certificado de calibração, com o erro e a incerteza de cada ponto.
O durômetro mede a dureza de borrachas, elastômeros e plásticos pela profundidade que uma ponta, o penetrador, alcança no material quando é empurrada por uma mola calibrada. Quanto menos a ponta entra, maior a dureza, numa escala de 0 a 100. Na indústria de calçados, comum em Franca, o Shore A é o aparelho que confere a dureza do solado. O método de dureza por durômetro, com 12 tipos de aparelho, entre eles A, D e OO, está na ASTM D2240-15(2021), Método de ensaio de propriedade da borracha: dureza por durômetro. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Muita gente pede a "aferição de durômetro": é o nome de balcão para o mesmo pedido, e o termo técnico hoje é calibração. Calibrar mede o erro; corrigir a indicação é o ajuste, que também fazemos, como serviço à parte.
Durômetro Shore A
Usa uma ponta de cone truncado e serve às borrachas de dureza normal, como solados, vedações e peças injetadas. Na calibração, os pontos cobrem as faixas baixa, média e alta da escala A.
Durômetro Shore D
Tem uma ponta cônica mais fina e uma mola mais forte, para borrachas duras e plásticos. Na calibração, a força da mola e a ponta são conferidas para essa escala.
Durômetro Shore OO
Feito para materiais muito macios, como espumas, géis e borrachas de baixa dureza, com mola de força menor. Na calibração, os pontos ficam na faixa em que esses materiais são medidos.
Calibramos durômetros analógicos e digitais, de mão ou com suporte de bancada, que deixa a força de apoio constante e a leitura mais repetível, nas faixas mais usadas na indústria. Os padrões de referência da Técnica Metrologia para dureza formam o dispositivo de calibração da ASTM D2240: uma balança, que mede a força da mola em grama-força, e blocos e chapas de referência, que definem o deslocamento do penetrador; se a escala ou a faixa do seu aparelho foge do comum, a faixa do seu instrumento é confirmada no orçamento.

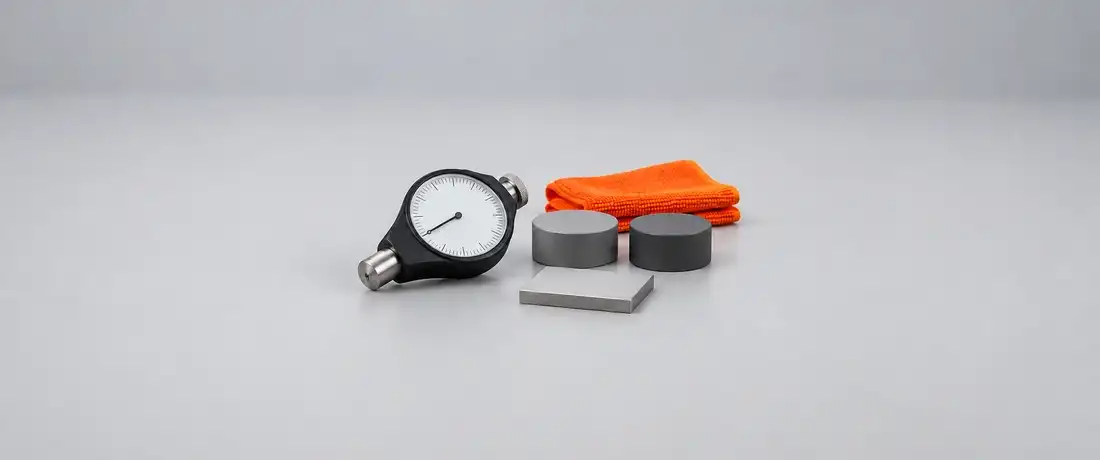

Quando a sua empresa precisa calibrar o durômetro
Calibre o durômetro sempre que a sua empresa precisar provar que a dureza registrada na inspeção é confiável: quando o aparelho chega, quando leituras divergem ou quando o material muda.
O durômetro é novo ou foi trocado
Aparelho novo chega sem histórico na sua empresa. Calibrar antes de liberar o uso registra como ele lê em cada faixa e evita descobrir o erro depois que o lote de solados já saiu.
Turnos leem durezas diferentes
O mesmo solado dá 62 Shore A no primeiro turno e 66 no segundo. Pode ser o aparelho, o tempo de leitura ou o apoio. A calibração isola o erro do instrumento e encerra parte da dúvida.
A ponta bateu ou o aparelho caiu
Uma queda pode deformar o penetrador ou desalinhar o eixo sem sinal visível. A ponta gasta também muda a profundidade alcançada. Nos dois casos, a calibração mostra quanto o aparelho passou a errar.
A data está chegando no plano de calibração
O plano de calibração marca a data de cada durômetro. Calibrar antes dela mantém o aparelho liberado na inspeção e evita parar a conferência de dureza à espera do certificado.
Uma não conformidade apontou o durômetro
Quando a auditoria aponta o durômetro sem certificado ou fora do intervalo, a correção pede o aparelho calibrado e o registro da análise. O certificado novo fecha essa parte da ação.
O material ou a escala mudou
Um solado novo, mais duro, passou a ser medido no limite da escala A, onde talvez o D leia melhor. Antes da mudança, a calibração mostra o erro na faixa que o produto passou a usar.
Quando outro caminho resolve melhor
Às vezes a grandeza que o processo precisa medir não é a dureza.
A medida é uma força de tração ou de compressão?
Para medir quanto uma costura, um adesivo ou uma peça aguentam até romper, o instrumento é o dinamômetro, que mede força em newton. Veja a calibração de dinamômetro.
A força vem de uma prensa?
Quando a força é aplicada por uma prensa, como na moldagem ou na colagem sob pressão, quem a indica é o manômetro ou o indicador da própria prensa. Conheça a calibração de prensa hidráulica.

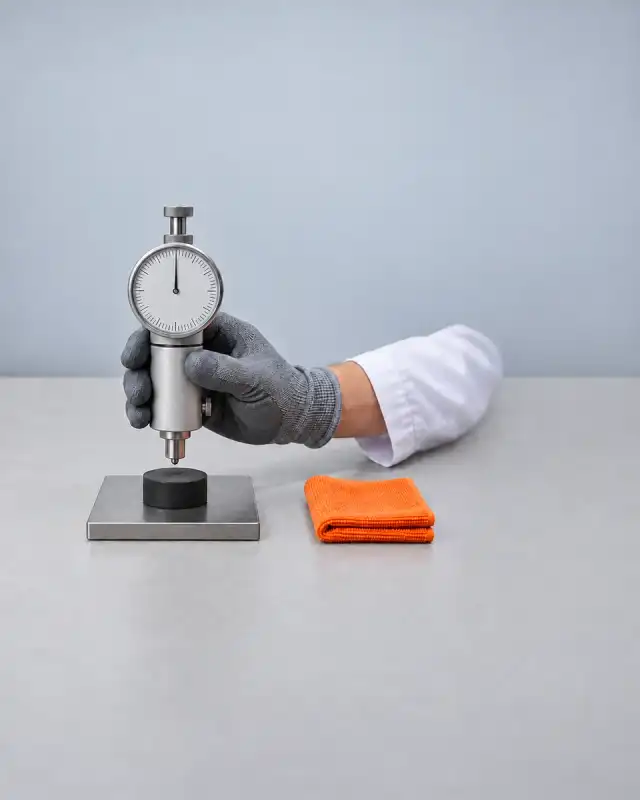

Como funciona a calibração do durômetro na Técnica Metrologia
Cada etapa separa o erro do durômetro do que vem de uma ponta suja, de uma mola cansada ou de um apoio torto. O prazo é combinado no orçamento.
Orçamento pela escala e pelo tipo
Primeiro entendemos quantos durômetros são, em que escala e se são analógicos, digitais ou de bancada. A escala define a força da mola e os pontos conferidos, e a faixa em que a sua inspeção mede define onde os pontos importam.
Inspeção e limpeza
Conferimos o mostrador ou o display, o eixo e a base de apoio e limpamos o penetrador. Resíduo de borracha na ponta ou um eixo que trava mudam a leitura antes de qualquer comparação.
Geometria e desgaste do penetrador
Verificamos a forma da ponta e o desgaste do penetrador. Uma ponta arredondada pelo uso entra menos no material e faz o aparelho indicar dureza maior do que a real.
Força da mola
Medimos, em grama-força, a força que a mola aplica ao longo do curso da ponta. É ela que empurra o penetrador contra o material, e uma mola cansada muda todas as leituras da escala.
Leitura da escala pelo deslocamento do penetrador
Com blocos e chapas de referência, levamos o penetrador a deslocamentos conhecidos nas faixas baixa, média e alta e comparamos com a indicação do durômetro. Repetimos as leituras para avaliar se o resultado se repete.
Erro, incerteza e certificado
Em cada ponto, calculamos o erro e a incerteza e emitimos o certificado com os resultados. A entrega do durômetro e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
Tem paquímetros, micrômetros ou dinamômetros na mesma inspeção? Você pode enviar a lista com o durômetro e receber um orçamento de calibração só.

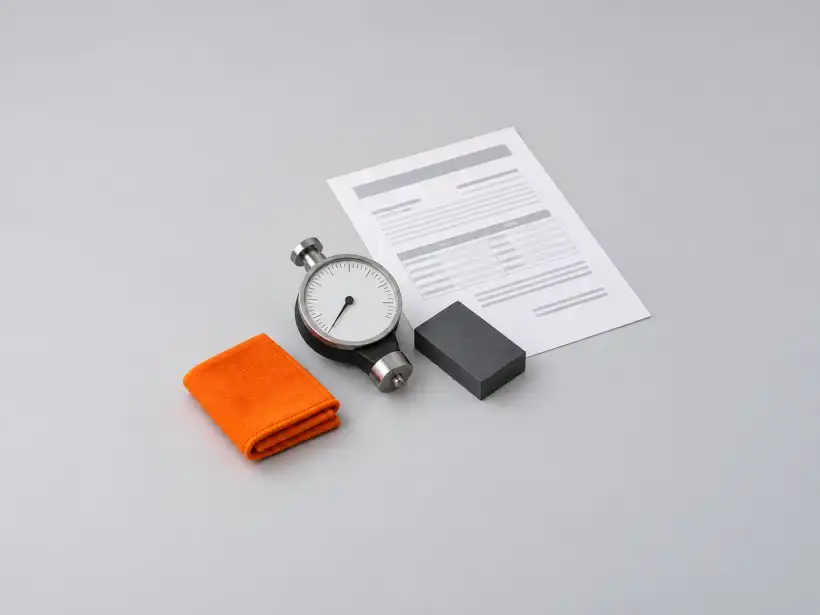

O que o certificado de calibração de durômetro entrega
O certificado mostra quanto o seu durômetro erra em cada faixa e com que incerteza, com a origem de cada valor comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a sua leitura e a referência internacional. O seu durômetro é comparado com os padrões de referência da Técnica Metrologia, reunidos no dispositivo de calibração da ASTM D2240: a balança da força da mola e os blocos e chapas de referência do deslocamento. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do durômetro e da escala
- Data da calibração
- Valor de referência de cada ponto da escala
- Indicação do durômetro em cada ponto
- Erro e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o durômetro serve, pelo critério de aceitação da inspeção.
- O ajuste: feito por nós como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe, com um bloco de dureza, entre calibrações.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Valor de referência | Indicação do durômetro | Erro |
|---|---|---|
| 60 Shore A | 61,5 Shore A | +1,5 Shore A |
No ponto de 60 Shore A, o durômetro indicou 61,5: lê um ponto e meio acima. A incerteza vem no certificado, ao lado do erro de cada ponto.
Se o desenho do solado pede 65 ± 5 Shore A, a sua empresa soma o erro e a incerteza e confere se uma leitura de 69 ainda está dentro com segurança. Perto dos limites, esse ponto e meio decide se o lote passa ou volta.
Calibração, ajuste e verificação intermediária do durômetro
A verificação intermediária confere o durômetro num bloco de dureza na rotina; o ajuste corrige a indicação; a calibração com certificado confere a força da mola e o deslocamento do penetrador com padrões de referência e registra o erro e a incerteza.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Leitura de um bloco de dureza para ver se o durômetro segue estável | Intervenção que corrige a indicação do aparelho | Comparação da força da mola e do deslocamento do penetrador com padrões de referência, com erro e incerteza registrados em cada ponto |
| Quem faz | A sua equipe, entre calibrações | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | No início do turno ou na frequência que a sua empresa definir | Quando o erro passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o durômetro entre calibrações | Que o erro foi corrigido, junto com a calibração | O certificado com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
O que o seu cliente costuma conferir
Quando o cliente da sua empresa audita a inspeção de dureza, ele confere o certificado de calibração do durômetro. A verificação no bloco de dureza e o ajuste mostram o cuidado da rotina e se somam a esse documento.
Critério de aceitação e intervalo de calibração do durômetro
Quem decide se o durômetro serve e quando ele volta à calibração é a sua empresa. O certificado traz os números, e o critério de aceitação e o intervalo os transformam em decisão.
Quem define se o durômetro serve para a inspeção
O critério de aceitação é o limite de erro que a sua empresa aceita para o durômetro, definido pela tolerância de dureza dos produtos que ele confere. Some o erro e a incerteza de cada ponto e compare com esse limite: dentro, o aparelho segue na inspeção; fora, vai para ajuste, troca do penetrador ou uso menos exigente.
Para a rotina entre calibrações, os procedimentos de calibração e verificação de durômetros dos tipos A, D, AO e AM estão descritos na ISO 48-9:2018, Borracha vulcanizada ou termoplástica: determinação da dureza, parte 9: calibração e verificação de durômetros, uma boa referência para montar a verificação interna.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade: mostra como o durômetro estava no dia da calibração. Recomendamos 12 meses como ponto de partida, enquanto não há histórico; quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do cliente dela.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco.
Quanto custa a calibração de durômetro: o que muda no orçamento
O valor depende da escala, do tipo de aparelho, da quantidade e do local. Com a lista em mãos, o orçamento sai certo para os seus durômetros.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Escala | Cada escala pede força de mola, ponta e pontos próprios | Um Shore A da inspeção de solados e um Shore D de plásticos |
| Tipo do aparelho | Analógico, digital e de bancada têm pontos diferentes de inspeção | Um durômetro de mão e outro no suporte de bancada |
| Número de pontos | Mais pontos mostram o comportamento ao longo da escala | Pontos extras perto da dureza que o produto especifica |
| Quantidade no pedido | Vários aparelhos juntos organizam melhor o trabalho | Os durômetros de todas as linhas de solado no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria do cliente marcada para a semana seguinte |
| Local do serviço | Onde a calibração acontece muda a organização do trabalho | Vários durômetros de bancada fixos na inspeção |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a leitura do durômetro
Muitas diferenças de dureza vêm do jeito de medir, e não do aparelho. Estes cuidados protegem a inspeção e o resultado da calibração.
Leitura fora do tempo
A indicação cai nos segundos seguintes ao contato. Ler na hora num turno e depois de alguns segundos no outro muda o número.
O que fazer: fixe e registre o mesmo tempo de leitura para todos.
Amostra fina ou empilhada
Em amostra fina, a ponta sente a mesa por baixo; empilhar camadas cria folgas que cedem.
O que fazer: use amostra com a espessura mínima do método, inteira, sobre base rígida e plana.
Medição perto da borda
Perto da borda, o material cede para o lado e a dureza parece menor.
O que fazer: meça longe das bordas e de outros pontos já ensaiados, sempre na região plana da peça.
Aparelho inclinado ou sem apoio firme
Com o durômetro inclinado, a ponta entra torta e a força muda a cada operador.
O que fazer: apoie a base inteira na peça, perpendicular a ela, e prefira o suporte de bancada na inspeção.
Ponta gasta ou batida
Uma ponta arredondada pelo uso ou amassada numa queda entra menos e faz o material parecer mais duro.
O que fazer: guarde o aparelho com a tampa e separe-o para avaliação se a ponta mudar.
Peça fora da temperatura do ambiente
Borracha recém-saída da prensa ou da estufa está mais macia do que ficará fria.
O que fazer: espere a peça chegar à temperatura do ambiente antes de medir a dureza.
Por que calibrar o durômetro com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber um certificado rastreável à RBC e entender o que ele diz sobre o durômetro da sua inspeção.
Certificado rastreável à RBC, com cada ponto explicado
Os padrões de referência são calibrados em laboratórios da RBC, e o certificado traz o erro e a incerteza de cada ponto. Explicamos o resultado em linguagem clara para a inspeção.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias de calçados, borracha e componentes, com laboratório próprio em Franca/SP e atendimento pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, com instrumentos que a inspeção e a produção usam todos os dias.
Durômetro, dinamômetro e prensa hidráulica num laboratório só
Dureza, força e o indicador da prensa entram no mesmo pedido. Veja os outros instrumentos de força e dureza que calibramos.
Calibração e ajuste no mesmo lugar
Quando o erro passa do seu critério de aceitação, fazemos também o ajuste do durômetro, como serviço separado da calibração e combinado no orçamento.
Nota 5,0 no Google
Os clientes destacam a equipe atenciosa, o serviço rápido e o certificado rastreável que chega pronto para mostrar ao cliente e à auditoria.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Atendimento excelente e equipe muito atenciosa! Fiz calibração de instrumentos e o serviço foi rápido, com certificado rastreável e dentro das normas. A TÉCNICA Metrologia é referência em Franca e região — recomendo sem hesitar.
Paulo Soares Ótimo atendimento e serviço prestado!
Fabricio Soares
Perguntas frequentes sobre calibração de durômetro
Qual é o valor da calibração de durômetro?
Depende da escala, do tipo de aparelho, do número de pontos, da quantidade, da urgência e do local. Envie esses dados pelo WhatsApp, e o orçamento de calibração sai certo para os seus durômetros.
Quanto tempo leva a calibração do durômetro?
Depende da quantidade de aparelhos, das escalas, da programação do laboratório e do local, por isso o prazo é combinado no orçamento. Se o seu cliente marcou auditoria, informe a data no pedido.
O certificado de calibração do durômetro tem validade?
Não: ele mostra como o durômetro estava no dia da calibração. Recomendamos 12 meses como ponto de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico.
O certificado é RBC?
O certificado da Técnica Metrologia traz a rastreabilidade metrológica à RBC: a balança e os blocos e chapas de referência do dispositivo de calibração são calibrados em laboratórios da RBC, e você recebe o erro e a incerteza de cada ponto. Os termos estão no guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na ISO 9001, o auditor costuma conferir se os instrumentos que afetam o produto estão calibrados, com rastreabilidade comprovada e no intervalo definido pela empresa. O certificado traz a rastreabilidade à RBC, o erro e a incerteza; com a sua análise registrada, você tem o que apresentar, e a avaliação final é do auditor.
Durômetro Shore A e Shore D se calibram do mesmo jeito?
O princípio é o mesmo: conferir a ponta, a força da mola e o deslocamento do penetrador ao longo da escala. Mudam a geometria da ponta, a força da mola e os pontos conferidos, próprios de cada escala, por isso o certificado vale para a escala calibrada.
O suporte de bancada vai junto com o durômetro?
Se a sua equipe mede com o suporte, informe no pedido e envie o conjunto. O suporte define a força de apoio e o alinhamento da ponta, e a calibração no mesmo arranjo da inspeção mostra o erro como ele aparece na rotina.
Vocês fazem o ajuste do durômetro?
Sim, como serviço separado da calibração, combinado no orçamento. Quando a ponta está gasta ou a mola já não responde, o resultado da calibração ajuda a sua empresa a decidir entre o reparo e a troca.
O que preciso informar ao enviar o durômetro?
Informe a escala, se é analógico, digital ou de bancada, a identificação ou o número de série e a dureza dos produtos que ele confere. Pontos de interesse e exigências do cliente da sua empresa também entram no pedido.
Depois da calibração, o que faço com o certificado?
Compare o erro e a incerteza de cada ponto com o critério de aceitação, registre a decisão de uso e arquive o certificado no plano de calibração. Se o cliente da sua empresa pediu o documento, envie a cópia com a análise.
