A calibração de transferidor compara as leituras do seu transferidor com padrões angulares em vários pontos da escala e registra o erro e a incerteza de cada ângulo. É para quem mede chanfros, dobras e inclinações na produção e na inspeção. Sua empresa recebe um certificado rastreável à RBC, explicado, e decide o uso.
O que é o transferidor (goniômetro) e como funciona a calibração dele
O transferidor mede e confere ângulos, em graus e frações de grau. Calibrar o transferidor é comparar a leitura dele com padrões angulares de valor conhecido, em vários pontos da escala, e registrar o erro de indicação e a incerteza de cada um.
Erro de indicação é a diferença entre o que o transferidor marca e o valor do padrão. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é. Um grau tem 60 minutos ('), e muitos resultados aparecem nessa fração.
Muita gente pede para "aferir o transferidor": aferição é o nome antigo da calibração. Calibrar é medir o erro e registrar, para a sua empresa decidir o uso com o número na mão.

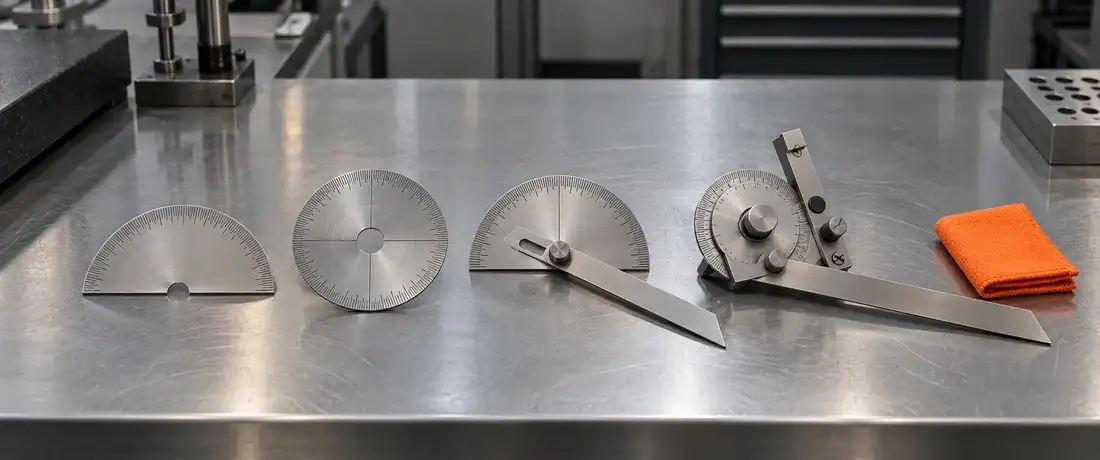

Transferidor simples e completo
O simples mede de 0° a 180°, e o completo dá a volta de 0° a 360°, em aço inoxidável, alumínio anodizado ou acrílico técnico. Na calibração, a comparação percorre a escala do modelo, com atenção à região que a sua equipe mais usa.
Transferidor com braço móvel
Um braço articulado no centro marca o ângulo sobre a escala, e uma trava segura a posição. Na calibração, além do erro em cada ângulo, conferimos a centralização do eixo e se o braço mantém a leitura depois de travado.
Transferidor universal (goniômetro)
Com base, lâmina e nônio, o goniômetro lê frações de grau em minutos e é comum na usinagem e na ferramentaria. Na calibração, o erro de cada ponto inclui a leitura do nônio, por isso os pontos cobrem a escala de uso.
Transferidor eletrônico
O display mostra o ângulo direto, sem leitura de escala, mas traz o zero e a estabilidade da leitura para conferir. Na calibração, olhamos o zero e a resposta do display ao longo dos ângulos medidos.
Calibramos esses tipos com graduação de 1°, 0,5° ou até 0,1° nos modelos de precisão, nas faixas mais usadas na indústria. Os padrões de referência da Técnica Metrologia no dimensional incluem goniômetro padrão de 0° a 360° (resolução de 5'), blocos-padrão de 0 a 570 mm, escala graduada padrão de 0 a 1.000 mm e paquímetro padrão de 0 a 150 mm. Para o resto do parque, veja os outros instrumentos de dimensional que calibramos.
Quando a sua empresa precisa calibrar o transferidor
Calibre o transferidor sempre que a sua empresa precisar provar que os ângulos que ele mede são confiáveis: antes da auditoria, depois de uma queda ou quando o plano marca a data.
A auditoria está marcada
O auditor pede o certificado dos instrumentos que afetam o produto. Calibrar com antecedência dá tempo de ler o erro de cada ângulo, registrar a decisão de uso e trocar o transferidor, se preciso.
O transferidor caiu ou o eixo ficou frouxo
Uma queda pode entortar o braço ou deslocar o centro da escala sem marca visível, e a folga no eixo muda a leitura ao travar. A calibração mostra quanto ele passou a errar.
Dois transferidores dão ângulos diferentes
A mesma dobra mede 89°30' num transferidor e 90°10' no outro, e a produção não sabe em qual confiar. A calibração compara os dois com padrões angulares e encerra a dúvida.
O intervalo está vencendo no plano de calibração
O plano de calibração da sua empresa marca a data de cada transferidor. Calibrar antes dessa data mantém o instrumento liberado e evita que a inspeção de ângulos pare à espera do certificado.
O seu cliente pediu o certificado
Clientes maiores auditam o fornecedor e pedem o certificado dos instrumentos de inspeção. Com o transferidor calibrado, você responde com o documento e o erro de cada ângulo, com a incerteza.
O ângulo da peça tem tolerância apertada
Num chanfro de 45° com tolerância de poucos minutos, o erro do transferidor pesa na decisão. A calibração diz quanto ele erra, para a qualidade saber se a leitura dele basta para essa peça.
Quando outro caminho resolve melhor
Às vezes a medida pede outro instrumento.
Só a perpendicularidade (90°) importa?
Se a sua equipe confere só o ângulo reto entre base e face, o instrumento certo é o esquadro; veja a calibração de esquadro.
A medida é linear, não angular?
Para comprimento ou distância entre faces, quem responde é a régua; veja a calibração de régua para medidas lineares.
Como funciona a calibração do transferidor na Técnica Metrologia
Cada etapa existe para que o erro registrado seja o do seu transferidor, e não o da leitura ou da sujeira. O prazo é combinado no orçamento.
Orçamento a partir do tipo, da graduação e dos ângulos usados
Primeiro entendemos quantos transferidores são, de que tipo, com que graduação e em que ângulos a sua produção mede. É nesses ângulos que o erro importa, e é com eles que o orçamento define os pontos e o local da calibração.
Inspeção das marcações e do eixo
Conferimos se os traços e números da escala estão legíveis, se o eixo está centralizado e se o braço e a trava funcionam. Marcação apagada ou eixo deslocado mudam a leitura antes de qualquer comparação.
Limpeza e conferência da posição de partida
Limpamos as bordas de apoio, a lâmina e a escala e conferimos a leitura na posição de partida. Se o ponto de partida está deslocado, todo ângulo medido carrega esse desvio, por isso ele é o primeiro número que olhamos.

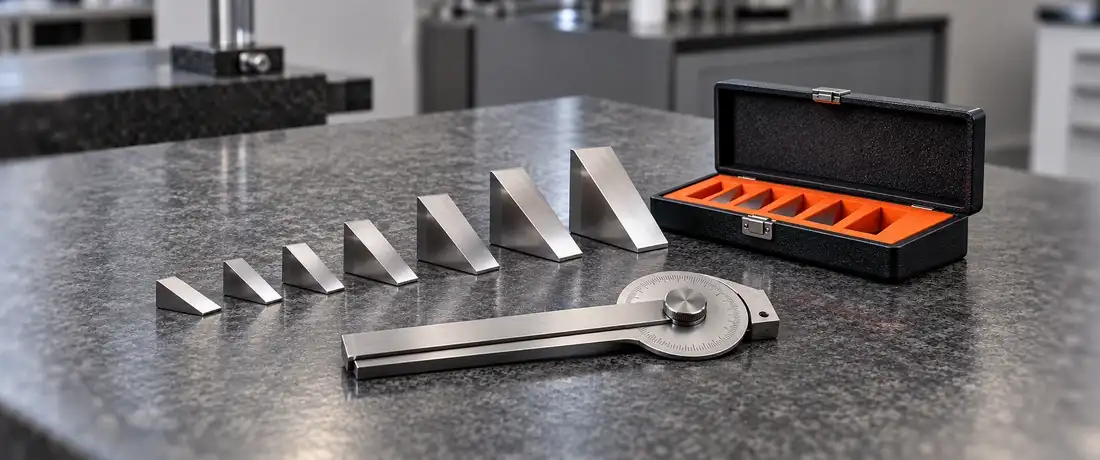

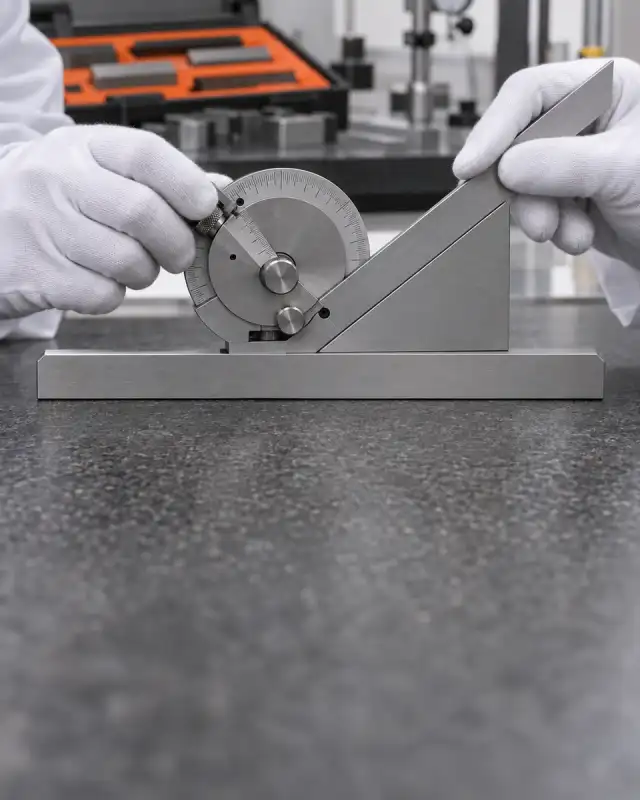

Comparação com padrões angulares ao longo da escala
Comparamos a indicação do transferidor com padrões angulares em vários ângulos da escala, nos pontos definidos no orçamento. Vários pontos mostram se o erro muda ao longo da volta, algo que um ângulo só esconderia.
Cálculo do erro de indicação e da incerteza
Em cada ângulo, calculamos o erro: a diferença entre a leitura e o valor do padrão, em graus e minutos. Junto vem a incerteza, que reúne as fontes de dúvida, como padrão, resolução da escala e repetibilidade da leitura.
Emissão do certificado e devolução do transferidor
Emitimos o certificado de calibração com o resultado de cada ângulo e a rastreabilidade dos padrões. A entrega do transferidor e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
Tem esquadros e paquímetros para calibrar junto? Você pode enviar a lista com o transferidor, e montamos um orçamento de calibração só.

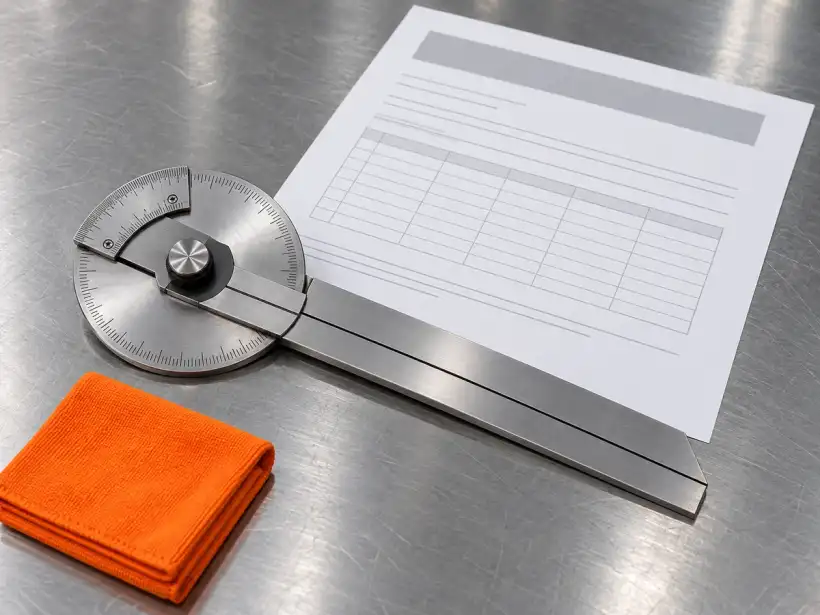

O que o certificado de calibração de transferidor entrega
O certificado mostra quanto o seu transferidor erra em cada ângulo e com que incerteza, com a rastreabilidade metrológica comprovada: uma corrente sem elos soltos entre a sua medida e as unidades de referência. O seu transferidor é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do transferidor (tipo, graduação e número de série ou código interno)
- Data da calibração
- Ângulos medidos ao longo da escala
- Valor do padrão e indicação do transferidor em cada ângulo
- Erro de indicação e incerteza de medição de cada ângulo
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa depois da calibração
- A decisão de uso: sua empresa decide se o transferidor serve, pelo critério de aceitação do processo.
- A troca: quando o erro passa do limite, sua empresa decide se o transferidor vai para uso menos exigente ou é trocado.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, conferindo ângulos conhecidos, como o 90° de um esquadro calibrado.
Exemplo: como ler um ângulo do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Valor do padrão | Indicação do transferidor | Erro |
|---|---|---|
| 60°00' | 60°05' | +0°05' |
Num goniômetro com nônio de 5', o padrão de 60°00' foi lido como 60°05': o erro é de +5 minutos, cerca de 0,08°. No certificado, a incerteza vem ao lado do erro de cada ângulo. Se o chanfro da peça tolera ±30', sua empresa soma erro e incerteza e compara o total com esse limite; o número só vira "serve" ou "não serve" frente a ele.
Calibração, verificação intermediária e troca do transferidor
A calibração mede o erro de cada ângulo, a verificação intermediária acompanha o transferidor entre calibrações, e a troca é a decisão quando o erro passa do limite.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Troca do transferidor | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida de um ou dois ângulos conhecidos, para ver se a leitura continua estável | Substituição do transferidor quando o erro passa do limite ou o instrumento se danifica | Comparação com padrões angulares, com erro e incerteza registrados em cada ângulo |
| Quem faz | A sua equipe, entre calibrações | A sua empresa decide e providencia, a partir do certificado | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Não | Sim: entra outro transferidor | Não |
| Gera certificado? | Gera registro interno da sua empresa | Não; o transferidor novo é calibrado antes de entrar em uso | Sim, o certificado de calibração |
| Quando fazer | Na frequência que a sua empresa definir e depois de qualquer queda | Quando o erro somado à incerteza passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que o transferidor é acompanhado entre calibrações | Que o instrumento fora do limite saiu de uso | O erro de cada ângulo, com incerteza e rastreabilidade metrológica à RBC |
Qual delas responde ao que o auditor pede
Na auditoria, o documento que comprova a medida é o certificado de calibração; a verificação intermediária e o registro da troca completam a história do transferidor.
Critério de aceitação e intervalo de calibração do transferidor
Quem decide se o transferidor serve e quando ele volta à calibração é a sua empresa; o certificado traz os números para essa decisão.
Quem define se o transferidor serve para o processo
O critério de aceitação é o maior erro que a sua empresa aceita em cada ângulo, definido pela tolerância angular das peças que o transferidor mede. Quem fixa esse limite é a qualidade, conforme o processo.
Some o erro e a incerteza e compare com o limite. Se a tolerância da peça é menor que a graduação do transferidor, a questão é de resolução, e vale um instrumento de leitura mais fina.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como ponto de partida, enquanto o transferidor não tem histórico; quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Um transferidor que vive na bancada de dobra e um que fica no armário da inspeção pedem intervalos diferentes.
Quanto custa a calibração de transferidor: o que muda no orçamento
O valor da calibração de transferidor depende do tipo, da graduação, de quantos ângulos são medidos e de onde o serviço acontece.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do transferidor | Cada tipo tem uma escala e um mecanismo diferentes para conferir | Um simples de 0° a 180° e um goniômetro com nônio |
| Graduação | Graduação mais fina pede leitura e cálculo mais cuidadosos em cada ponto | 1° num transferidor simples e minutos num universal |
| Número de ângulos | Mais pontos dão um retrato mais completo da escala | Pontos extras nos ângulos que a sua produção mais mede |
| Quantidade no pedido | Vários transferidores juntos organizam melhor o trabalho | Os transferidores da dobra e da inspeção no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | O serviço no local da sua empresa muda a logística do trabalho | Vários transferidores em linhas que não podem parar |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.

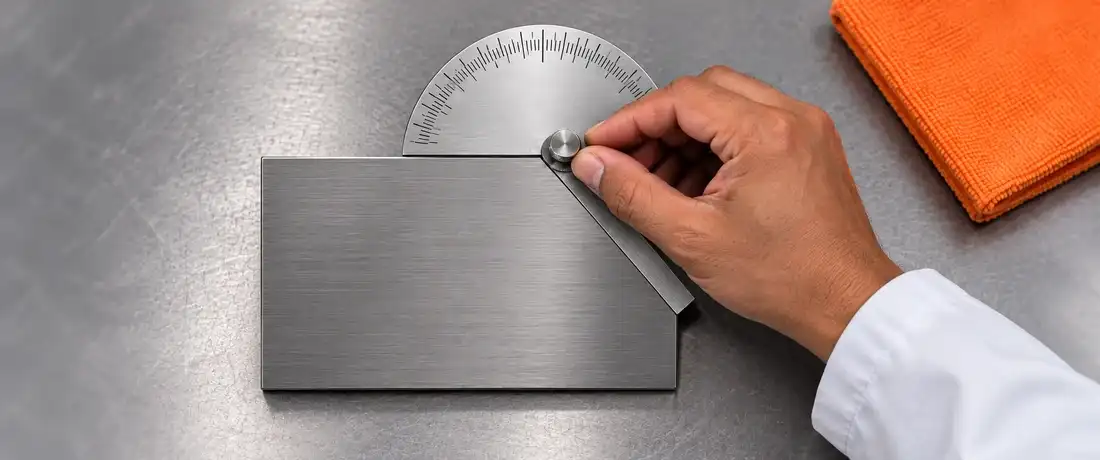

Erros comuns que distorcem a medição com o transferidor
Boa parte dos ângulos medidos errado vem da leitura e do posicionamento, não do instrumento.
Leitura de lado na escala (paralaxe)
Olhar a escala ou o nônio de lado desloca a leitura em alguns minutos.
O que fazer: leia sempre de frente, com o olho alinhado ao traço, e repita a leitura quando a medida for crítica.
Escala lida no sentido errado
Muitos transferidores têm duas sequências de números, uma em cada sentido, e é fácil anotar 60° no lugar de 120°.
O que fazer: confirme de que lado a escala começa antes de anotar o ângulo.
Centro fora do vértice do ângulo
Se o centro do transferidor não fica sobre o vértice, a leitura muda conforme o braço gira.
O que fazer: alinhe o centro com o vértice e a base com uma das faces da peça antes de ler.
Trava frouxa ou eixo com folga
Com folga no eixo, o braço se move ao travar ou ao tirar o transferidor da peça.
O que fazer: trave, confira se a leitura não mudou e separe o instrumento se a folga continuar.
Bordas de apoio sujas ou amassadas
Cavaco, tinta ou uma borda amassada impedem o contato pleno com a peça e inclinam a leitura.
O que fazer: limpe as bordas antes de medir e separe o transferidor com borda danificada.
Eletrônico sem zero conferido ou com bateria fraca
No eletrônico, o zero fora da referência desloca todos os ângulos, e a bateria fraca faz o display oscilar.
O que fazer: confira o zero antes do uso e troque a bateria quando a leitura variar.
Por que calibrar o transferidor com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber o erro de cada ângulo num certificado rastreável à RBC e entender o que ele diz para a sua produção.
Certificado rastreável à RBC, com cada ângulo explicado
O certificado traz o erro e a incerteza de cada ângulo medido, e explicamos o resultado em linguagem clara, para a qualidade decidir o uso sem decifrar a tabela sozinha.
Laboratório em Franca/SP desde 2017
Desde 2017, a Técnica Metrologia calibra instrumentos de medição para indústrias e laboratórios, com laboratório próprio em Franca/SP e atendimento direto pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório: experiência com os instrumentos que a usinagem, a dobra e a inspeção usam todo dia.
Os 10 instrumentos dimensionais num laboratório só
Paquímetro, micrômetro, relógio apalpador, calibre de folga, régua, escala graduada, trena, esquadro, transferidor e peneira: conheça a calibração dimensional completa e mande tudo num pedido.
Pontos escolhidos pelos ângulos que você usa
Os pontos da calibração são definidos no orçamento a partir dos ângulos que a sua produção mede, para o certificado responder à dobra, ao chanfro e à inspeção da sua empresa.
Nota 5,0 no Google
Os clientes da Técnica Metrologia citam o atendimento rápido, a atenção da equipe e certificados de calibração claros e organizados, que facilitam a leitura de cada resultado.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão Atendimento rápido e de excelente qualidade, profissionais competentes e muito atenciosos. Possuem uma estrutura completa para manutenção e calibração de equipamentos de medição de diversas grandezas.
Gustavo Silva
Perguntas frequentes sobre calibração de transferidor
Qual é o valor da calibração de transferidor?
Depende do tipo, da graduação, do número de ângulos, da quantidade, da urgência e do local do serviço. Mande esses dados pelo WhatsApp, e o orçamento sai com o valor certo.
Quanto tempo leva a calibração do transferidor?
Depende da quantidade, dos tipos, da programação do laboratório e do local, por isso o prazo é combinado no orçamento. Se há auditoria marcada, informe a data no pedido.
O certificado de calibração de transferidor tem validade?
O certificado não tem prazo de validade: ele mostra o erro do transferidor no dia da calibração. A próxima data é definida pela sua empresa, e o guia sobre quem define o intervalo de calibração ajuda nessa decisão.
O certificado é RBC?
O certificado de calibração de transferidor da Técnica Metrologia traz rastreabilidade metrológica à RBC, com o erro e a incerteza de cada ângulo e o método explicado. Com ele, você decide o uso pelo critério de aceitação da sua empresa. Para entender os termos, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
O auditor da ISO 9001 costuma conferir se os instrumentos que afetam o produto estão calibrados, com rastreabilidade e dentro do intervalo definido. O certificado, junto com o registro da sua análise frente ao critério de aceitação, é o que você apresenta; a avaliação final é do auditor.
Calibração e aferição de transferidor são a mesma coisa?
Na prática, sim: "aferir o transferidor" é o jeito antigo de pedir a calibração. O nome técnico é calibração, que mede o erro de cada ângulo e o registra com a incerteza.
Transferidor e goniômetro são o mesmo instrumento?
Goniômetro é o nome mais usado para o transferidor universal, com base, lâmina e nônio que lê minutos. Os dois medem ângulos, e a calibração segue o mesmo princípio de comparação com padrões angulares.
Transferidor eletrônico e de escala se calibram do mesmo jeito?
O princípio é o mesmo: comparar com padrões angulares e registrar erro e incerteza. Muda o que se confere junto: na escala, os traços e o nônio; no eletrônico, o zero e a estabilidade do display.
Em quantos ângulos o transferidor é calibrado?
Os pontos são definidos no orçamento, conforme a escala do transferidor e os ângulos que a sua produção mede. Se a sua equipe usa sempre os mesmos ângulos, como 45° e 90°, diga no pedido para que eles entrem.
O que preciso informar ao enviar o transferidor?
Informe o tipo, a graduação, a identificação ou o número de série e os ângulos mais usados. Se o seu cliente exige tolerância angular, diga no pedido, para a calibração cobrir o que importa ao processo.
