A calibração de paquímetro compara o seu instrumento com blocos-padrão e registra, em cada ponto, quanto ele erra e com que incerteza. É para quem usa o paquímetro no controle dimensional da produção e precisa mostrar isso na auditoria. Sua empresa recebe um certificado rastreável à RBC, explicado, para decidir com segurança.
O que é a calibração de paquímetro, que muita gente chama de aferição
Calibrar o paquímetro é comparar as leituras dele com padrões de medida conhecida e registrar a diferença em cada ponto. O resultado vai para o certificado de calibração, com o erro e a incerteza de cada medição.
No paquímetro, os padrões são os blocos-padrão: peças de aço ou cerâmica com comprimento conhecido e calibrado, que servem de referência. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Muita gente ainda pede para "aferir o paquímetro". Aferição é o nome de balcão para o mesmo pedido; o termo técnico hoje é calibração. E calibrar é medir o erro, não corrigir: corrigir é o ajuste, que também fazemos, como serviço à parte.

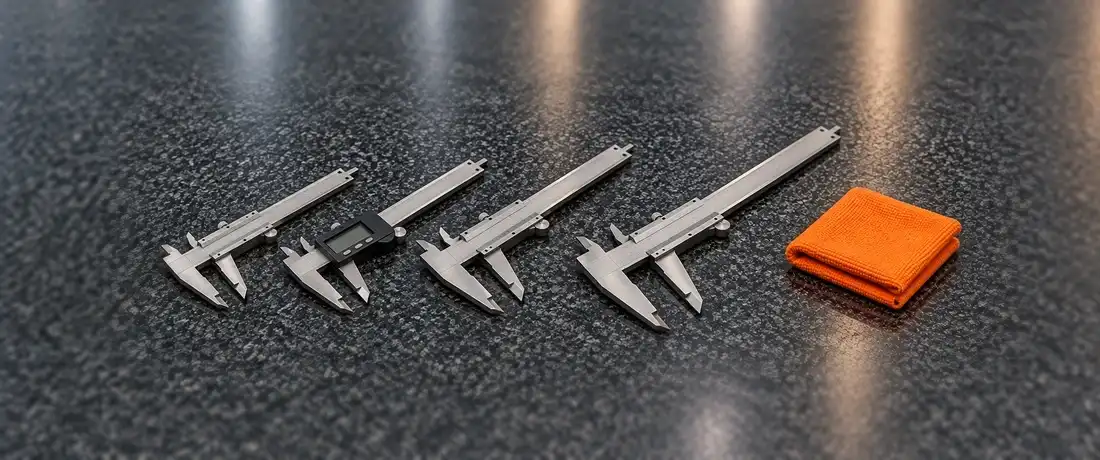

Paquímetro analógico (universal, com nônio)
É o modelo mais comum na bancada, com resolução usual de 0,05 mm. A leitura depende do olho de quem mede, no nônio. Na calibração, além do erro em cada ponto, conferimos o movimento do cursor e a coincidência dos traços.
Paquímetro digital
O display mostra a medida direto, com resolução usual de 0,01 mm. Isso tira a interpretação do nônio, mas traz pontos próprios para conferir. Na calibração, olhamos o zero, a estabilidade da leitura e o comportamento do display ao longo da faixa.
Paquímetro com relógio
No lugar do nônio, um relógio com ponteiro indica a fração da medida. A leitura fica mais rápida, e o mecanismo do relógio passa a fazer parte do resultado. Na calibração, o erro de cada ponto inclui o que vem da escala e do relógio.
Paquímetro de profundidade
Tem uma base de apoio e uma haste que desce até o fundo do furo ou do rebaixo. Mede só profundidade, e o apoio da base pesa no resultado. Na calibração, a comparação com os padrões segue esse uso, com a base apoiada.
Calibramos paquímetros analógicos, digitais, com relógio e de profundidade, nas faixas mais usadas na indústria, como 0 a 150 mm, 0 a 200 mm e 0 a 300 mm, e também em faixas maiores. Se o seu parque também tem micrômetros, relógios e trenas, veja os outros instrumentos de dimensional que calibramos no mesmo laboratório.
Quando a sua empresa precisa calibrar o paquímetro
Calibre o paquímetro sempre que a sua empresa precisar provar que ele mede certo. Na prática, essa hora chega antes da auditoria, depois de um susto na bancada ou quando o seu cliente pede o certificado.
A auditoria está marcada
O auditor pede o certificado dos instrumentos que afetam o produto. Calibrar com antecedência dá tempo de ler o resultado, decidir o uso e, se preciso, fazer o ajuste antes de a auditoria começar.
O paquímetro é novo ou caiu
O paquímetro novo chega sem histórico na sua empresa. Um que caiu da bancada pode ter entortado os bicos sem ninguém perceber. Nos dois casos, a calibração mostra quanto ele erra antes da próxima peça.
A leitura não bate com a de outro instrumento
A peça mede 25,02 mm num paquímetro e 25,08 mm no outro. Um dos dois está errado, e a produção não sabe qual. A calibração compara os dois com blocos-padrão e encerra a dúvida.
O intervalo está vencendo no plano de calibração
O plano de calibração da sua empresa marca a data de cada instrumento. Calibrar antes dessa data mantém o paquímetro liberado para uso e evita que ele fique parado na bancada, à espera do certificado.
O seu cliente pediu o certificado
Clientes maiores costumam auditar o fornecedor e pedir o certificado dos instrumentos de inspeção. Com o paquímetro calibrado, você responde com o documento, o erro e a incerteza de cada ponto.
Uma não conformidade apontou o instrumento
Quando a auditoria aponta paquímetro fora do intervalo do plano, a correção pede o instrumento calibrado e o registro da análise. O certificado novo fecha essa parte da ação corretiva.
Quando outro caminho resolve melhor
Às vezes a necessidade pede outro instrumento ou outra rotina, e vale saber disso antes de pedir o orçamento.
A tolerância da peça é menor do que o paquímetro consegue resolver?
Se a peça tem tolerância de poucos centésimos de milímetro, o paquímetro trabalha no limite. Nesse caso, o instrumento certo costuma ser o micrômetro; veja como funciona a calibração de micrômetro.
Quer conferir o paquímetro entre uma calibração e outra?
Essa conferência é a verificação intermediária, feita pela sua equipe com blocos-padrão. Ela pega um desvio cedo e complementa o certificado. O roteiro de verificação intermediária com blocos-padrão mostra o passo a passo.
Como funciona a calibração do paquímetro na Técnica Metrologia
Do pedido ao certificado, cada etapa existe para que o número que chega até você seja o erro real do seu paquímetro. O prazo é combinado no orçamento.
Orçamento a partir da lista e da faixa que você usa
Primeiro entendemos quantos paquímetros são, de que tipo e em que faixa a sua produção mede, porque é nessa faixa que o erro importa. Com isso, o orçamento define os pontos, o prazo e se a calibração acontece no laboratório ou na sua empresa.
Inspeção visual e limpeza das faces de medição
Antes de medir, conferimos bicos, faces e cursor e limpamos as superfícies de contato. Sujeira, rebarba ou face gasta mudam a leitura. O que queremos registrar é o erro do instrumento, e não o da poeira presa entre as faces.
Conferência do zero com o paquímetro fechado
Com o paquímetro fechado, conferimos se a leitura volta ao zero. Se o zero está deslocado, todas as medidas carregam esse desvio. Por isso, ele é o primeiro número que olhamos, antes de qualquer comparação com os padrões.

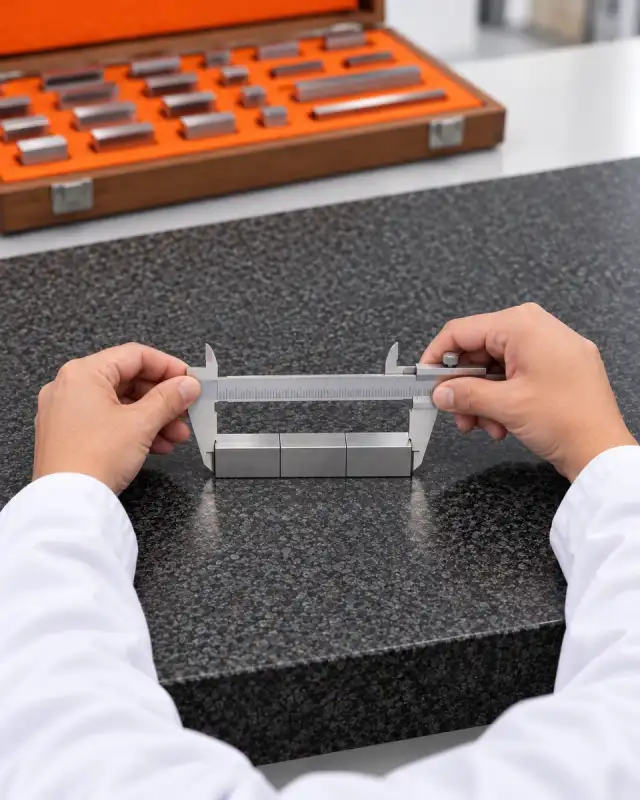

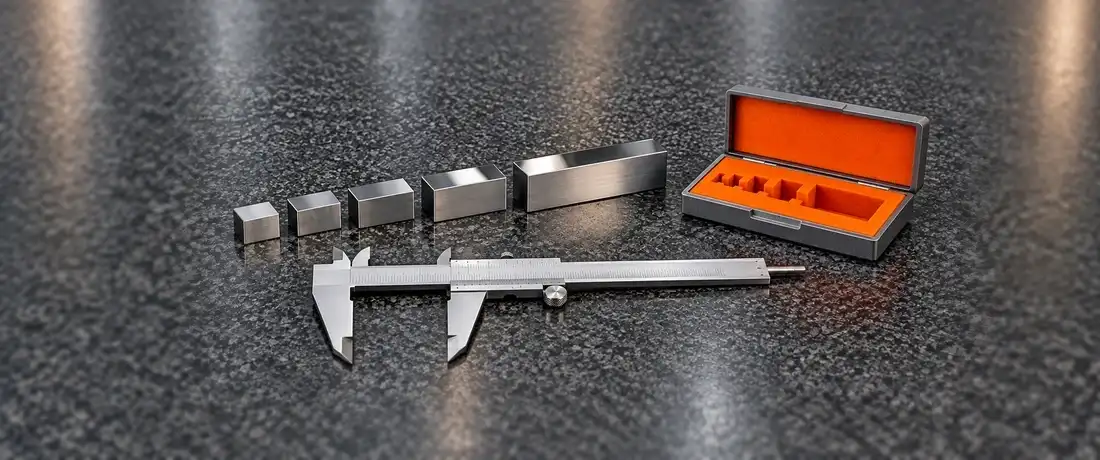

Comparação com blocos-padrão nos pontos da faixa
Depois comparamos o paquímetro, um ponto de cada vez, com blocos-padrão de comprimento conhecido, nos pontos da faixa definidos no orçamento. Vários pontos mostram se o erro muda ao longo da escala, algo que um ponto só esconderia.
Cálculo do erro de indicação e da incerteza
Em cada ponto, calculamos o erro de indicação: a diferença entre a leitura do paquímetro e o valor do padrão. Avaliamos também a repetibilidade, ou seja, se a leitura se repete no mesmo ponto. Com isso, calculamos a incerteza, que reúne as fontes de dúvida, como padrão, resolução e temperatura.
Emissão do certificado e devolução do paquímetro
Por fim, emitimos o certificado de calibração com os resultados de cada ponto e a rastreabilidade dos padrões. A entrega do certificado e a devolução do paquímetro seguem o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
Tem outros instrumentos para calibrar junto? Você pode enviar a lista com o paquímetro, e montamos um orçamento de calibração só.
O que o certificado de calibração de paquímetro entrega
O certificado mostra quanto o seu paquímetro erra em cada ponto e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a sua medida e o metro. O seu paquímetro é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do paquímetro
- Data da calibração
- Pontos medidos ao longo da faixa
- Valores obtidos: valor do padrão e indicação do paquímetro em cada ponto
- Erro de indicação e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o paquímetro serve, pelo critério de aceitação do processo.
- O ajuste: também fazemos, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe com blocos-padrão, entre calibrações. Veja como conferir o paquímetro entre calibrações.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Valor do padrão | Indicação do paquímetro | Erro |
|---|---|---|
| 50,00 mm | 50,02 mm | +0,02 mm |
O paquímetro mostrou 50,02 mm num bloco-padrão de 50,00 mm. O erro é de +0,02 mm, ou seja, ele lê dois centésimos a mais. No certificado, a incerteza vem escrita ao lado do erro de cada ponto e diz quanto esse resultado pode variar para cima ou para baixo.
Se a peça tem tolerância de ±0,10 mm, sua empresa soma o erro e a incerteza e compara o total com o limite que definiu para o processo. Em usinagem, um desvio de 0,02 mm já pode virar refugo, por isso esse número merece atenção.
Calibração, ajuste e verificação intermediária do paquímetro
Pense no calibrador de pneu do posto. Quando você encaixa a mangueira e ele mostra 25 psi num pneu que deveria estar com 32 psi (as "libras" do posto), ele comparou: isso é calibrar. Quando começa a encher, aí sim é ajuste. Com o paquímetro funciona igual, e a verificação intermediária acompanha o instrumento entre uma calibração e outra.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida com blocos-padrão para ver se o paquímetro continua estável | Intervenção que corrige o erro do instrumento | Comparação com padrões, com erro e incerteza registrados em cada ponto |
| Quem faz | A sua empresa, com blocos-padrão, entre calibrações (roteiro passo a passo) | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o instrumento entre calibrações | Que o erro foi corrigido, junto com a calibração | O certificado de calibração com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três responde ao que o auditor pede
Na auditoria, o documento que comprova a medida é o certificado de calibração. A verificação intermediária e o ajuste complementam esse certificado.
Critério de aceitação e intervalo de calibração do paquímetro
Quem decide se o paquímetro serve e quando ele volta à calibração é a sua empresa. O certificado traz os números, e o critério de aceitação e o intervalo transformam esses números em decisão.
Quem define se o paquímetro serve para o processo
O critério de aceitação é o limite de erro que a sua empresa aceita para um instrumento, definido a partir da tolerância das peças que ele mede. Quem fixa esse limite é a qualidade, conforme o processo.
Na leitura do certificado, some o erro e a incerteza de cada ponto e compare com esse limite. Se o total ficou dentro, o paquímetro segue em uso. Se passou, ele pode ir para ajuste ou ser reservado para medições menos exigentes.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como intervalo de partida, enquanto o paquímetro ainda não tem histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico do instrumento, além da exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Para ajustar o intervalo à intensidade de uso, consulte a tabela de intervalo por uso do paquímetro.
Quanto custa a calibração de paquímetro: o que muda no orçamento
O valor da calibração de paquímetro depende do que vai ser medido, de quantos instrumentos entram no pedido e de onde o serviço acontece. Com a lista em mãos, o orçamento já sai certo para o seu parque.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do paquímetro | Cada tipo tem um conjunto diferente de medições a comparar | Um universal mede externa, interna e profundidade; um de profundidade mede só profundidade |
| Faixa de medição | Faixas maiores pedem mais pontos e padrões maiores | Um paquímetro de 0 a 300 mm e um de 0 a 150 mm |
| Número de pontos | Mais pontos dão um retrato mais completo da escala | Pontos extras na faixa em que a sua produção mais mede |
| Quantidade no pedido | Vários instrumentos juntos organizam melhor o trabalho | Os paquímetros da inspeção enviados no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Um parque grande que não pode parar a produção |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a medição com o paquímetro
Boa parte das leituras erradas vem do jeito de usar e de guardar o paquímetro. Corrigir esses hábitos protege a medição do dia a dia e o próprio resultado da calibração.
Força demais no cursor
Apertar demais o cursor contra a peça flexiona os bicos e muda a leitura.
O que fazer: encoste as faces com pressão leve e constante, a mesma em todas as medidas, e só trave depois de ler.

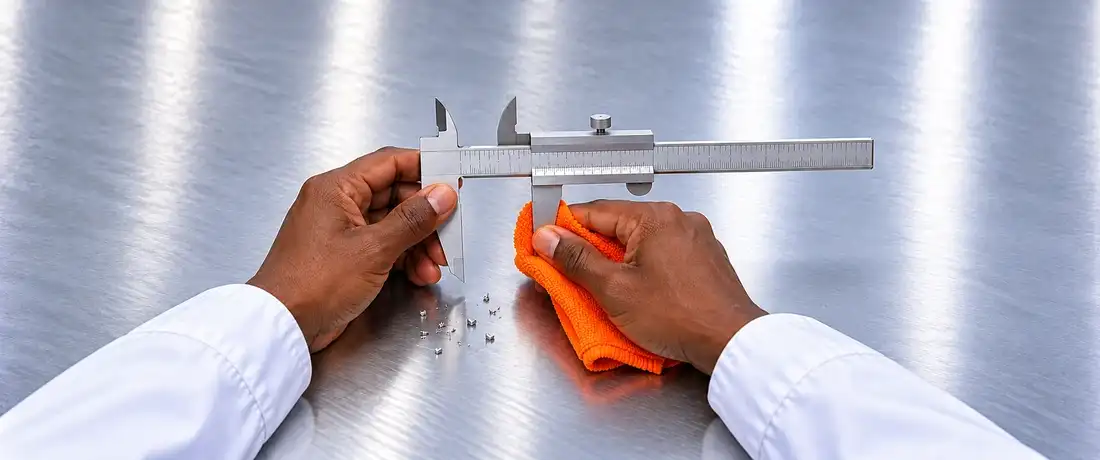

Faces de medição sujas ou gastas
Cavaco, óleo ou uma face gasta abrem uma folga que o número na escala não mostra.
O que fazer: limpe as faces antes de medir e, se houver desgaste visível, separe o paquímetro para avaliação.
Leitura de lado no analógico (paralaxe)
No analógico, olhar a escala de lado desloca a leitura do nônio.
O que fazer: leia sempre de frente, com o olho na altura do traço, e prefira o digital quando a medida pede leitura rápida e repetida.
Peça medida longe dos 20 °C
A temperatura de referência das medidas dimensionais é 20 °C, definida na ISO 1:2022. A peça quente da máquina mede maior.
O que fazer: espere a peça chegar à temperatura do ambiente.
Medição com a ponta dos bicos
Medir só com a ponta dos bicos aumenta o efeito de qualquer folga do cursor.
O que fazer: encaixe a peça o mais perto possível da escala, com o maior contato entre as faces, e o paquímetro alinhado à medida.

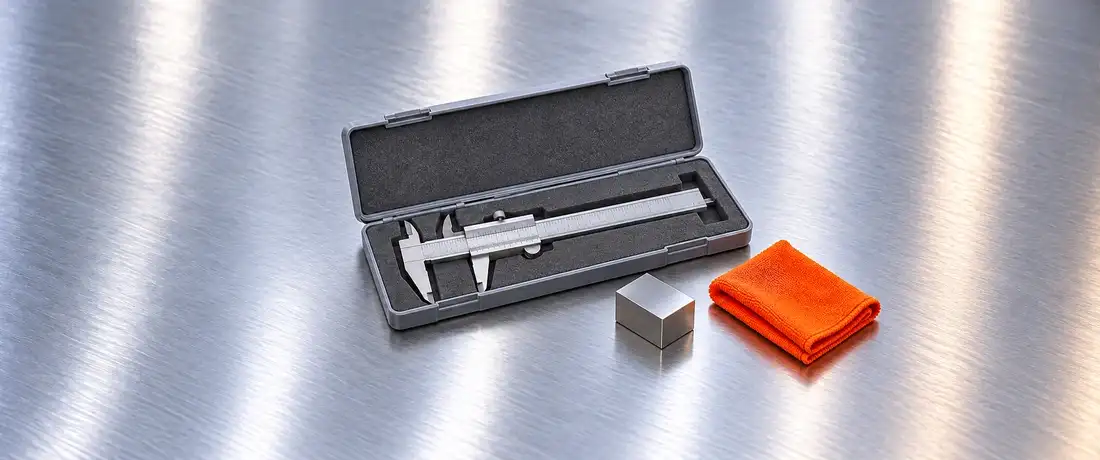

Paquímetro guardado travado ou com bateria fraca
Guardar o paquímetro travado ou solto na gaveta força o cursor; no digital, a bateria fraca faz o display oscilar.
O que fazer: guarde destravado, no estojo, e troque a bateria quando a leitura começar a variar.
Por que calibrar o paquímetro com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber um certificado rastreável à RBC e entender o que ele diz, sem precisar decifrar a tabela sozinho.
Certificado rastreável à RBC, com cada ponto explicado
Nossos padrões de referência são calibrados em laboratórios da RBC. O certificado traz o erro e a incerteza de cada ponto, e explicamos o resultado em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios de Franca, Ribeirão Preto e região, com laboratório próprio em Franca/SP e atendimento direto pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório. É experiência acumulada com os instrumentos que a indústria da região usa todos os dias, na inspeção e na produção.
Os 10 instrumentos dimensionais num laboratório só
Paquímetro, micrômetro, relógio apalpador, calibre de folga, régua, escala graduada, trena, esquadro, transferidor e peneira: veja os 10 instrumentos dimensionais que calibramos e mande tudo no mesmo pedido.
Calibração e ajuste no mesmo lugar
Quando o erro passa do seu critério de aceitação, fazemos também o ajuste, como serviço separado e combinado no orçamento, no laboratório ou no local do cliente, conforme a necessidade de cada empresa.
Nota 5,0 no Google
Nota 5,0 no Google. Quando falam da Técnica Metrologia, os clientes destacam o atendimento rápido e atencioso, a resposta pronta do suporte técnico e certificados de calibração fáceis de entender e bem organizados.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão Atendimento rápido e de excelente qualidade, profissionais competentes e muito atenciosos. Possuem uma estrutura completa para manutenção e calibração de equipamentos de medição de diversas grandezas.
Gustavo Silva
Perguntas frequentes sobre calibração de paquímetro
Qual é o valor da calibração de um paquímetro?
Depende do tipo, da faixa de medição, do número de pontos, da quantidade de instrumentos, da urgência e do local do serviço. Mande esses dados pelo WhatsApp, e o orçamento de calibração sai com o valor certo para o seu parque.
Quanto tempo leva a calibração?
O tempo depende da quantidade de paquímetros no pedido, dos tipos e das faixas, da programação do laboratório e de onde a calibração acontece. Por isso o prazo é combinado no orçamento. Se há uma auditoria marcada, informe a data no pedido.
O certificado de calibração do paquímetro tem validade?
O certificado não tem prazo de validade: ele mostra como o paquímetro estava no dia da calibração. Recomendamos 12 meses como ponto de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico. O intervalo por intensidade de uso ajuda nessa decisão.
O certificado é RBC?
O certificado de calibração de paquímetro da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com padrões de referência próprios, e esses padrões são calibrados em laboratórios da RBC, que levam a medição aos padrões nacionais e ao Sistema Internacional de Unidades (SI). Você recebe o erro e a incerteza de cada ponto, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos do certificado, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na auditoria da ISO 9001, o auditor costuma conferir se os instrumentos que afetam o produto estão calibrados, com rastreabilidade comprovada e dentro do intervalo que a sua empresa definiu. O certificado mostra a rastreabilidade à RBC, o erro e a incerteza de cada ponto. Junto com o registro da sua análise frente ao critério de aceitação, você tem o que apresentar; a avaliação final é do auditor.
Calibração e aferição de paquímetro são a mesma coisa?
Na prática, sim: é o mesmo pedido com nomes diferentes, e o termo técnico atual é calibração. A calibração mede e registra o erro; o ajuste, que corrige esse erro, é outra etapa.
Vocês fazem o ajuste do paquímetro?
Sim. A Técnica Metrologia faz o ajuste do paquímetro como serviço separado da calibração, combinado no orçamento. A calibração depois do ajuste também é combinada no orçamento.
O que preciso informar ao enviar o paquímetro?
Informe o tipo, a faixa de medição, a identificação ou o número de série e a faixa em que a sua produção mais mede. Se houver pontos de interesse ou exigência do seu cliente, diga no pedido: assim a calibração cobre o que importa para o seu processo.
Paquímetro digital e analógico se calibram do mesmo jeito?
O princípio é o mesmo: comparar com blocos-padrão e registrar o erro e a incerteza. Muda o que se confere junto: no analógico, a leitura do nônio; no digital, o display, o zero e a estabilidade. A resolução também entra na incerteza: 0,05 mm é comum no analógico e 0,01 mm no digital.
Depois da calibração, o que faço com o certificado?
Leia o erro e a incerteza de cada ponto frente ao critério de aceitação, registre a decisão de uso e arquive o certificado no plano de calibração. Depois, atualize o cadastro do instrumento e marque a próxima calibração no intervalo que a sua empresa definiu.
