Sumário
A calibração de condutivímetro mede soluções de referência de condutividade conhecida e registra, em cada ponto, quanto o seu medidor erra e com que incerteza. É para quem controla água pura, água de processo, caldeiras e bebidas pela condutividade. Sua empresa recebe um certificado rastreável à RBC, com cada ponto explicado.
O que é a calibração de condutivímetro, que muita gente chama de aferição
Calibrar o condutivímetro é medir soluções de condutividade conhecida e registrar a diferença entre o valor de cada uma e o que o aparelho indica. Essa diferença entra no certificado de calibração, com o erro e a incerteza de cada ponto.
O condutivímetro, ou medidor de condutividade, mede quanto uma solução conduz corrente elétrica, o que depende da quantidade de íons dissolvidos; a unidade usual é o microsiemens por centímetro (µS/cm). A leitura passa por uma constante de célula (K), número que relaciona a geometria da célula com a medida: K = 0,1 serve à água pura, K = 1,0 às faixas médias e K = 10,0 às soluções concentradas. As soluções-padrão que reproduzem a condutividade de eletrólitos, com valores fixados a 25 °C nas secundárias, estão na OIML R 56:1981, Soluções-padrão que reproduzem a condutividade de eletrólitos. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Muita gente pede a "aferição de condutivímetro": é o nome de balcão para o mesmo pedido, e o termo técnico é calibração. Calibrar mede o erro; corrigir a leitura é o ajuste, que também fazemos, como serviço à parte.
Célula de 2 polos
Dois eletrodos em contato com a solução, a construção mais comum em água pura e de baixa condutividade. Na calibração, os pontos ficam na parte baixa da escala, onde essa célula trabalha, com cuidado redobrado contra contaminação.
Célula de 4 polos
Dois eletrodos aplicam a corrente e outros dois medem a tensão, o que reduz o efeito da polarização e amplia a faixa. Na calibração, os pontos acompanham essa faixa mais larga, da água de processo às soluções concentradas.
Célula indutiva
Sem eletrodo em contato: bobinas induzem a corrente na solução, o que tolera incrustação e produtos agressivos. É típica de processo e de alta condutividade, e a calibração concentra os pontos na parte alta da faixa.
Calibramos condutivímetros de bancada, portáteis e de processo, com compensação automática de temperatura (ATC), nas faixas mais usadas na indústria. Os padrões de referência da Técnica Metrologia nesta grandeza são soluções de referência certificadas de condutividade; fora da região comum, a faixa do seu instrumento é confirmada no orçamento. TDS (sólidos dissolvidos totais), salinidade e resistividade são calculados a partir da condutividade, e por isso a calibração começa por ela.

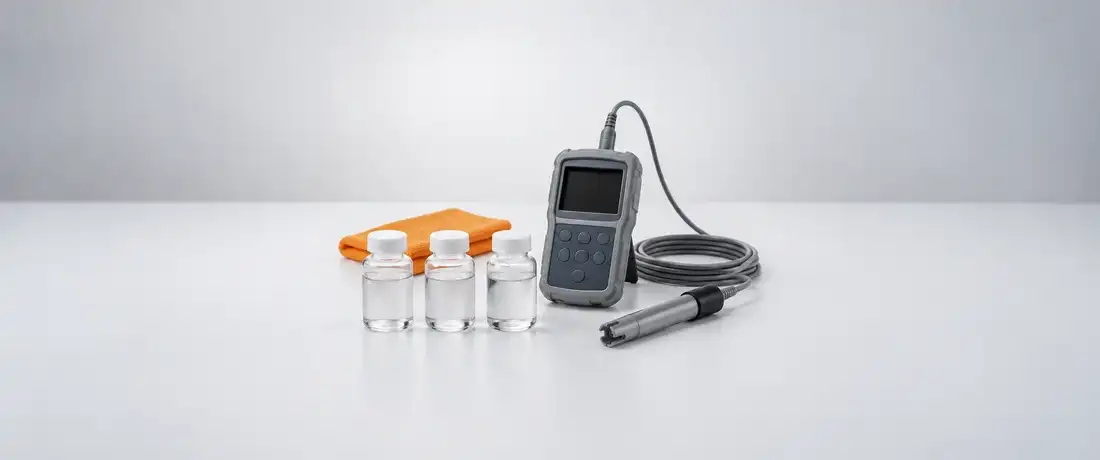

Quando a sua empresa precisa calibrar o condutivímetro
Calibre o condutivímetro sempre que a sua empresa precisar provar que a leitura de condutividade é confiável: quando a célula muda, quando dois medidores divergem ou quando alguém de fora pede o documento.
A célula ganhou incrustação ou passou por limpeza química
Calcário, óleo ou limpeza agressiva alteram a superfície dos eletrodos e, com ela, a constante da célula. A calibração mostra se a leitura continua coerente com a solução de referência.
Laboratório e linha não concordam
A água do permeado dá 8 µS/cm no portátil e 12 µS/cm no medidor do painel. Um dos dois está fora. A calibração compara ambos com soluções de referência e mostra qual é.
O condutivímetro é novo ou trocou de célula
Medidor novo ou célula trocada chegam sem histórico na sua empresa. Calibrar antes de liberar o uso registra o ponto de partida e evita descobrir o erro no meio do processo.
O cliente da sua empresa pediu o certificado
Clientes de bebidas, alimentos e farmacêutica costumam auditar o fornecedor e pedir o certificado dos instrumentos que controlam a água. Com o medidor calibrado, você responde com o documento.
A faixa de uso mudou
O processo passou a medir água de baixa condutividade, longe da região onde o condutivímetro sempre foi conferido. A calibração precisa de pontos nessa região nova antes de liberar o uso.
Uma não conformidade apontou o medidor
Quando a auditoria aponta o condutivímetro sem certificado ou fora do plano, a correção pede o instrumento calibrado e o registro da análise. O certificado novo fecha essa parte da ação.
Quando outro caminho resolve melhor
Às vezes a grandeza que decide o processo é outra.
A medida que importa é o pH?
Quando a decisão depende da acidez ou da alcalinidade, como na correção de um efluente ou no controle de uma fermentação, o instrumento é o pHmetro. Veja a calibração de pHmetro.
O controle é o teor de cloro?
Para acompanhar o cloro livre ou total da água tratada, o instrumento certo é o clorímetro. Conheça a calibração do clorímetro.
Como funciona a calibração do condutivímetro na Técnica Metrologia
A calibração segue uma ordem que separa o erro do medidor do que vem da célula suja ou da temperatura. O prazo é combinado no orçamento.
Orçamento pela faixa e pela célula
Primeiro entendemos quantos condutivímetros são, de que tipo, com que célula e em que faixa a água ou o produto trabalham. Água pura e solução concentrada pedem referências bem diferentes, e a faixa de uso define os pontos.
Inspeção da célula, do cabo e do sensor de temperatura
Conferimos se a célula está livre de incrustação, se cabo e conector estão inteiros e se o sensor de temperatura responde. Um filme sobre os eletrodos muda a constante da célula antes de qualquer medição.

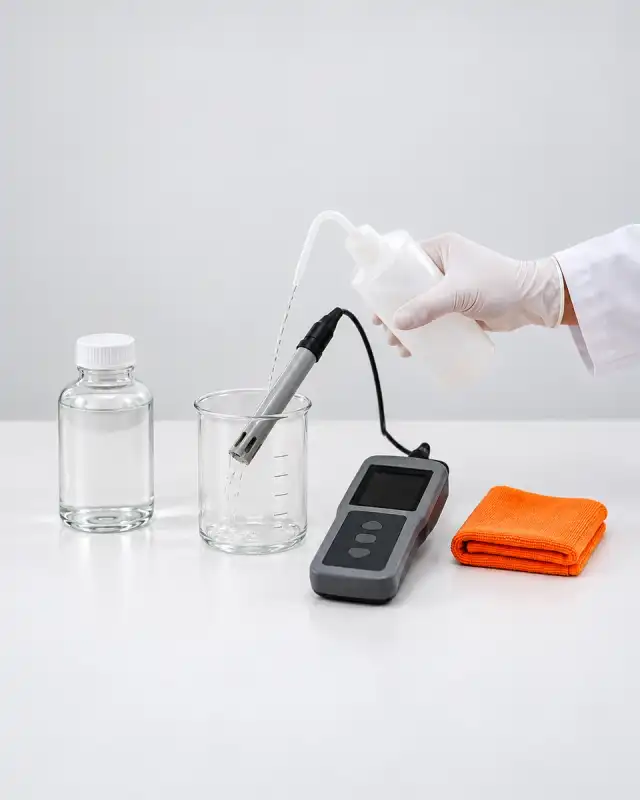

Condições e conferência com água deionizada
Soluções e célula ficam na temperatura de medição, e a célula é enxaguada e conferida em água deionizada, de condutividade muito baixa. Esse passo revela resíduo que deslocaria os pontos seguintes.
Medição das soluções de referência
Medimos soluções de referência certificadas em pontos da faixa de uso, como 84 µS/cm, 1.413 µS/cm e 12,88 mS/cm, da menor para a maior, com enxágue entre elas. Cada leitura vale depois de estabilizar.
Constante da célula, erro e incerteza
Comparamos a constante da célula com a esperada e calculamos o erro em cada ponto. A incerteza reúne as fontes de dúvida, como a solução de referência, a resolução do medidor e a compensação de temperatura.
Emissão do certificado
O certificado identifica as soluções de referência usadas e traz o resultado de cada ponto. A entrega do condutivímetro e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que surgir dúvida.
Tem pHmetros, termômetros ou balanças para calibrar junto? Você pode mandar a lista com o condutivímetro e receber um orçamento de calibração só.

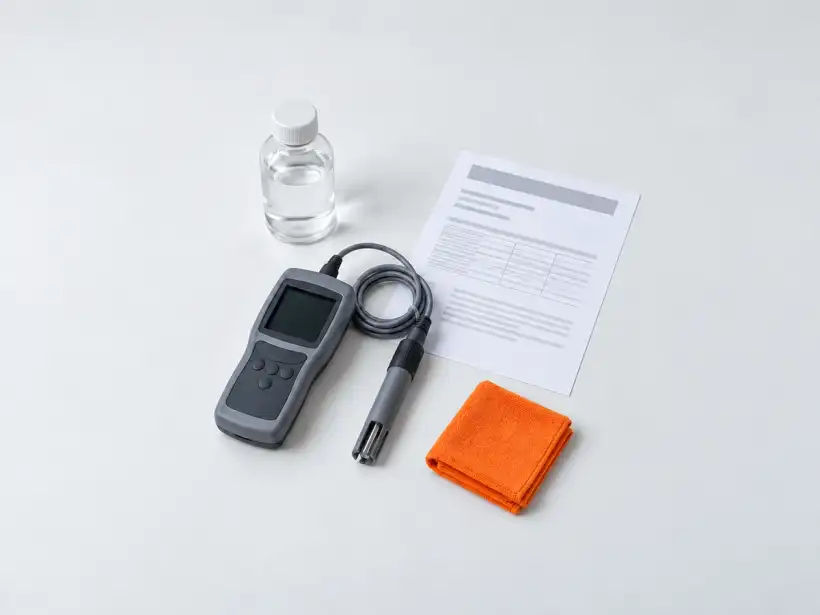

O que o certificado de calibração de condutivímetro entrega
O certificado mostra quanto o seu condutivímetro erra em cada ponto e com que incerteza, com a origem de cada valor comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a sua leitura e a referência internacional. O seu condutivímetro é comparado com os padrões de referência da Técnica Metrologia, soluções de referência certificadas de condutividade. Cada solução tem o certificado do produtor, que traz o valor dela e os padrões usados na produção; esses padrões têm certificado de laboratório da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do condutivímetro e da célula
- Data da calibração
- Soluções de referência usadas, com o valor de cada uma
- Indicação do condutivímetro em cada ponto
- Erro e incerteza de medição de cada ponto
- Rastreabilidade à RBC, pelo certificado do produtor de cada solução
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o medidor serve, pelo critério de aceitação do processo.
- O ajuste: o da rotina, com solução-padrão, é da sua equipe; o nosso é serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe, com uma solução de controle, entre calibrações.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Valor do padrão | Indicação do condutivímetro | Erro |
|---|---|---|
| 1.413 µS/cm | 1.425 µS/cm | +12 µS/cm |
O condutivímetro indicou 1.425 µS/cm numa solução de 1.413 µS/cm: lê 12 µS/cm acima, perto de 0,8 % do valor. A incerteza vem no certificado, ao lado do erro de cada ponto.
Se o limite da sua empresa naquela faixa é de ±2 % da leitura, some o erro e a incerteza e compare com ele. Na água de caldeira, em que a descarga segue a condutividade, esse número decide quando abrir a válvula.
Calibração, ajuste com solução-padrão e verificação intermediária do condutivímetro
Quando a sua equipe mede uma solução-padrão e confirma o valor no aparelho, o condutivímetro recalcula a constante da célula: no vocabulário da metrologia, isso é ajuste. A calibração com certificado compara o medidor com soluções de referência rastreáveis, sem alterar nada, e registra o erro e a incerteza.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste com solução-padrão | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Leitura de uma solução de controle para ver se o medidor segue estável | Correção da constante da célula a partir de uma solução-padrão | Comparação com soluções de referência, com erro e incerteza registrados em cada ponto |
| Quem faz | A sua equipe, entre calibrações | A sua equipe, na rotina; ou a Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | Não; a calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Na troca de célula e quando o erro passa do critério | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o medidor entre calibrações | Que a leitura foi corrigida antes do uso | O certificado com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
O documento que responde ao auditor
Para mostrar que a leitura de condutividade é confiável, o auditor confere o certificado de calibração. O ajuste e a verificação intermediária mostram o cuidado da rotina e completam esse registro.
Critério de aceitação e intervalo de calibração do condutivímetro
A sua empresa decide se o condutivímetro serve e quando ele volta à calibração. O certificado entrega os números; o critério de aceitação e o intervalo os transformam em decisão.
Quem define se o condutivímetro serve para o processo
O critério de aceitação é o limite de erro que a sua empresa aceita, definido pelo que a leitura controla: o alarme da osmose, a descarga da caldeira, a especificação da água de uma bebida. Some o erro e a incerteza de cada ponto e compare com esse limite; fora dele, o medidor vai para ajuste, troca de célula ou uso menos exigente.
As especificações do manual vêm do fabricante, que declara o desempenho do aparelho nos termos da IEC 60746-3:2002, Expressão do desempenho de analisadores eletroquímicos, parte 3: condutividade eletrolítica. Elas ajudam a julgar o medidor, mas o limite do processo é da sua empresa.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade: mostra como o condutivímetro estava no dia da calibração. Recomendamos 12 meses como ponto de partida, enquanto não há histórico; quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico e pela exigência do cliente dela.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco.
Quanto custa a calibração de condutivímetro: o que muda no orçamento
O valor depende do tipo de medidor e de célula, da faixa de condutividade, da quantidade e do local. Com a lista em mãos, o orçamento sai certo para os seus condutivímetros.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do medidor e da célula | Cada célula pede preparo e pontos próprios | Um portátil de 2 polos e um de processo com célula indutiva |
| Faixa de condutividade | A faixa define quais soluções de referência entram | Água de osmose em µS/cm e solução concentrada em mS/cm |
| Número de pontos | Mais pontos mostram o comportamento ao longo da escala | Pontos extras perto do limite de alarme da água |
| Quantidade no pedido | Vários medidores juntos organizam melhor o trabalho | Os condutivímetros do laboratório e da casa de máquinas no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria do cliente marcada para o mês seguinte |
| Local do serviço | Onde a calibração acontece muda a organização do trabalho | Um medidor de processo instalado na linha da caldeira |
Para calibrar o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a leitura do condutivímetro
Muitas leituras erradas de condutividade vêm da célula e da temperatura, e não do aparelho. Estes hábitos protegem a rotina e o resultado da calibração.
Célula com incrustação ou filme de óleo
Calcário, biofilme ou óleo sobre os eletrodos reduzem a área ativa e mudam a constante.
O que fazer: limpe a célula com a solução indicada pelo fabricante e enxágue bem antes de medir.
Bolha de ar presa na célula
Uma bolha entre os eletrodos ocupa o lugar da solução e derruba a leitura.
O que fazer: mergulhe a célula até a marca, bata de leve para soltar as bolhas e espere estabilizar.
Constante de célula errada no aparelho
Trocar a célula e manter no medidor a constante da anterior distorce todas as leituras na mesma proporção.
O que fazer: confira a constante da célula instalada a cada troca.
Coeficiente de temperatura inadequado
O medidor corrige a leitura por um coeficiente, e o valor certo muda com o tipo de solução.
O que fazer: use o coeficiente indicado para a sua amostra e mantenha o ATC ligado.
Solução de baixa condutividade exposta ao ar
Nas soluções de baixa condutividade, o gás carbônico do ar e o contato com o frasco já mudam o valor.
O que fazer: use porções novas, frasco fechado e meça logo depois de abrir.
Célula escolhida para outra faixa
Célula K = 0,1 em solução concentrada, ou K = 10,0 em água pura, trabalha fora da região em que lê bem.
O que fazer: use a célula indicada para a faixa e calibre nessa faixa.
Por que calibrar o condutivímetro com a Técnica Metrologia
A Técnica Metrologia entrega um certificado rastreável à RBC e explica o que cada ponto diz sobre a sua água e o seu processo.
Certificado rastreável à RBC, com cada ponto explicado
As soluções de referência têm certificado do produtor, ligado a padrões com certificado de laboratório da RBC, e cada solução medida aparece no certificado com erro e incerteza. O resultado vem explicado em linguagem simples.
Laboratório em Franca/SP desde 2017
Desde 2017, nosso laboratório próprio em Franca/SP calibra instrumentos para indústrias, laboratórios e estações de tratamento, com atendimento direto pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, com medidores que acompanham a água e o processo todos os dias.
pHmetro, condutivímetro e clorímetro num laboratório só
Os três medidores que controlam a água da sua empresa entram no mesmo pedido. Conheça os outros instrumentos de físico-química que calibramos.
Calibração e ajuste no mesmo lugar
Se o erro passa do seu critério de aceitação, também ajustamos o condutivímetro, como serviço separado da calibração e combinado no orçamento.
Nota 5,0 no Google
O que os clientes mais citam é o atendimento atencioso, a seriedade da equipe e um certificado organizado, com cada ponto fácil de achar quando a auditoria chega.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão Melhor Laboratorio de Calibração Rastreável a RBC, com profissionais sérios e comprometidos com os seus clientes. Saímos muito satisfeitos
Felipe Emanuel Martins Gama
Perguntas frequentes sobre calibração de condutivímetro
Qual é o valor da calibração de condutivímetro?
O valor muda com o tipo de medidor e de célula, a faixa, o número de pontos, a quantidade, a urgência e o local. Com esses dados no WhatsApp, o orçamento de calibração sai certo para os seus condutivímetros.
Quanto tempo leva a calibração?
Depende de quantos medidores entram, de que tipo, da programação do laboratório e do local, por isso o prazo é combinado no orçamento. Se a data do plano está próxima, diga no pedido.
O certificado de calibração do condutivímetro tem validade?
Não tem: o certificado registra como o medidor estava no dia da calibração. Recomendamos 12 meses como ponto de partida, e a sua empresa define o intervalo pelo uso, pela criticidade e pelo histórico.
O certificado é RBC?
O certificado traz a rastreabilidade metrológica à RBC: as soluções de referência usadas têm certificado do produtor, ligado a padrões com certificado de laboratório da RBC, e você recebe o erro e a incerteza de cada ponto. Os termos estão explicados no guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na ISO 9001, o auditor costuma verificar se os instrumentos que afetam o produto estão calibrados, com rastreabilidade e no intervalo definido. O certificado mostra a rastreabilidade à RBC, o erro e a incerteza; com a sua análise registrada, você tem o que apresentar, e a avaliação final é do auditor.
A constante da célula muda com o tempo?
Muda: incrustação, desgaste e limpeza agressiva alteram a superfície dos eletrodos e, com ela, a constante. Por isso a calibração compara a constante com a esperada e registra o erro em cada solução de referência.
Por que a temperatura pesa tanto na leitura de condutividade?
A condutividade de uma solução sobe com a temperatura, e a variação basta para mudar a decisão sobre a água. O medidor corrige a leitura para a temperatura de referência, e a calibração confere essa compensação junto com a célula.
Vocês fazem o ajuste do condutivímetro?
Sim, como serviço separado da calibração, combinado no orçamento. Se a célula já não responde bem, o resultado da calibração ajuda a sua empresa a decidir pela troca.
O que preciso informar ao enviar o condutivímetro?
Informe o tipo, a identificação ou o número de série, a constante da célula, a faixa de condutividade e se usa TDS, salinidade ou resistividade. Pontos de interesse e exigências do cliente da sua empresa também entram no pedido.
Depois da calibração, o que faço com o certificado?
Compare o erro e a incerteza de cada ponto com o critério de aceitação e registre a decisão de uso. Arquive o certificado no plano de calibração e marque a próxima data no intervalo que a sua empresa definiu.
