A calibração de manômetro aplica pressões conhecidas, medidas por um padrão, e registra quanto o seu manômetro erra em cada ponto, na subida e na descida, e com que incerteza. É para quem depende do manômetro em compressores, bombas, caldeiras e linhas de processo e precisa comprovar a leitura na auditoria. Sua empresa recebe um certificado rastreável à RBC, explicado ponto a ponto.
O que é a calibração de manômetro, que muita gente chama de aferição
Calibrar o manômetro é comparar a leitura dele com a de um padrão de pressão, nos mesmos pontos, e registrar a diferença. O certificado de calibração guarda esse resultado, com o erro e a incerteza de cada ponto.
Na bancada, o manômetro e o padrão de pressão recebem a mesma pressão ao mesmo tempo. Os padrões de referência de pressão da Técnica Metrologia são um calibrador de pressão de -12 psi a 10.000 psi (cerca de -0,8 bar a 700 bar) e uma bomba de pressão padrão de -0,5 bar a 800 bar. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Como a pressão sobe e depois desce pelos mesmos pontos, aparece também a histerese: a diferença entre a leitura na subida e a leitura na descida, no mesmo ponto. No manômetro de ponteiro, uma histerese grande pode indicar mola cansada ou atrito no mecanismo.
Muita gente pede para "aferir o manômetro". Aferição é o nome de balcão para o mesmo pedido; o termo técnico hoje é calibração. Calibrar mede o erro, e corrigir esse erro é o ajuste, que também fazemos, como serviço à parte.
Manômetro analógico com tubo Bourdon
É o manômetro de ponteiro mais comum em compressores, bombas, caldeiras e redes de ar comprimido. Dentro dele, um tubo curvo tende a se endireitar com a pressão e move o ponteiro. Na calibração, além do erro de cada ponto, olhamos o retorno ao zero e a histerese, que mostram o estado do mecanismo.
Manômetro de diafragma ou de cápsula
O diafragma, uma membrana que se deforma com a pressão, aparece com fluidos viscosos, sujos ou agressivos; a cápsula, com gases a baixa pressão. São elementos sensíveis, que recebem a pressão em degraus pequenos. Na calibração, os pontos acompanham a faixa baixa em que esses manômetros trabalham.
Manômetro com glicerina ou silicone
A caixa cheia de glicerina ou de silicone amortece a vibração e a pulsação, e o ponteiro fica firme na saída da bomba ou do compressor. O líquido faz parte do instrumento. Na calibração, ele é medido como trabalha, e a inspeção confere vazamento e líquido turvo, que atrapalham a leitura.
Manômetro digital
Um sensor eletrônico transforma a pressão em número no display, e muitos modelos trocam a unidade pelo menu. A leitura do ponteiro sai de cena, e entram outros pontos de atenção. Na calibração, conferimos o zero, a estabilidade do número, a unidade configurada e o comportamento ao longo da faixa.
Calibramos manômetros analógicos e digitais nas faixas mais usadas na indústria, do ar comprimido aos sistemas hidráulicos; quando a faixa do seu manômetro sai do comum, ela é confirmada no orçamento. Se o parque também tem transmissores, pressostatos e rotâmetros, veja os outros instrumentos de pressão e vazão que calibramos no mesmo laboratório.

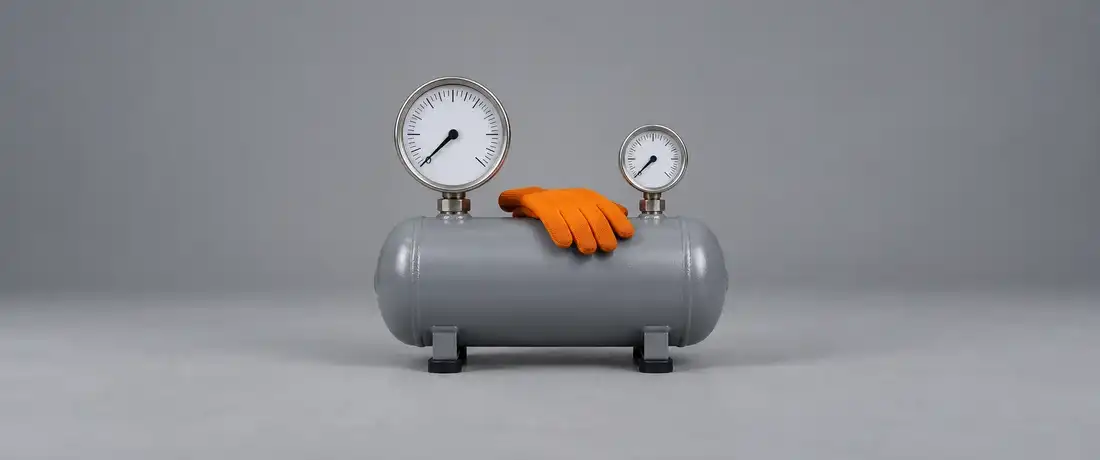

Quando a sua empresa precisa calibrar o manômetro
Calibre o manômetro sempre que a sua empresa precisar confiar no número que ele mostra e provar isso. Essa hora costuma chegar antes da auditoria, depois de um pico de pressão na linha ou quando o seu cliente pede o certificado.
A auditoria está marcada
O auditor pede o certificado dos manômetros que acompanham o processo. Calibrar com folga dá tempo de ler o resultado, decidir o uso de cada manômetro e, se for o caso, fazer o ajuste antes de a auditoria começar.
O ponteiro não volta ao zero
Com a linha despressurizada, o ponteiro deveria descansar no zero. Se ele para em 0,3 bar ou abaixo do pino, algo mudou dentro do manômetro, e todas as leituras carregam esse desvio. A calibração mostra de quanto ele é.
A linha teve um pico de pressão
Golpe de aríete, válvula fechada de repente ou teste acima da escala deformam o elemento sensor sem deixar marca por fora. Depois de um episódio assim, a calibração mostra se o manômetro continua lendo certo em toda a faixa.
Dois manômetros da mesma linha discordam
Na mesma tubulação, um marca 6 bar e o outro 6,5 bar. A operação não sabe em qual confiar e pode acabar regulando pelo errado. Calibrando os dois contra o padrão, a dúvida termina com números no certificado.
O intervalo está vencendo no plano de calibração
O plano de calibração marca a data de cada manômetro. Calibrar antes dela mantém o instrumento liberado e evita retirá-lo às pressas da linha, no meio da produção, à espera de um certificado novo.
O seu cliente pediu o certificado
Clientes maiores auditam o fornecedor e conferem os instrumentos que medem o processo. Com o manômetro calibrado, você responde com o certificado, o erro e a incerteza de cada ponto, sem improvisar na hora da visita.
Quando outro caminho resolve melhor
Às vezes a linha pede outro instrumento, e vale saber disso antes de montar a lista do orçamento.

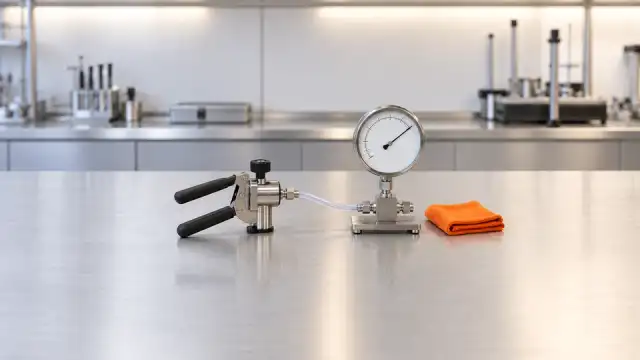

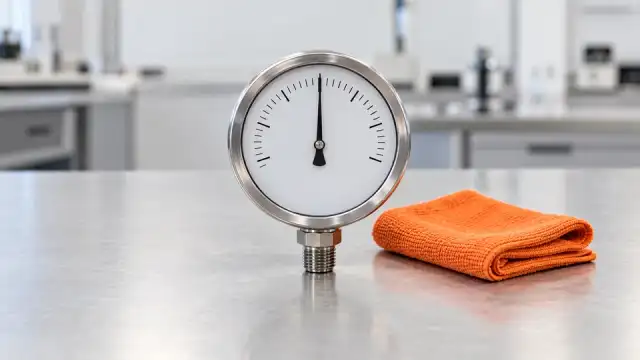

A linha também trabalha com vácuo?
Se a mesma tubulação alterna sucção e pressão, o instrumento certo tem escala dos dois lados do zero. Veja como funciona a calibração de manovacuômetro.

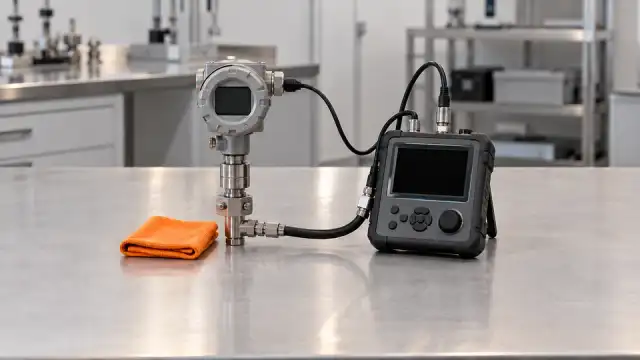

O instrumento manda a pressão para o CLP?
Quando a pressão vira sinal elétrico para o CLP ou o supervisório, quem mede é um transmissor, e a calibração confere também o sinal de saída. Veja a calibração de transmissor de pressão.
Como funciona a calibração do manômetro na Técnica Metrologia
Cada etapa existe para que o número do certificado seja o erro real do seu manômetro, e não o efeito de sujeira, vazamento ou pressa. O prazo é combinado no orçamento.
Orçamento a partir da lista e da pressão de trabalho
Começamos pela lista: quantos manômetros, de que tipo, com que escala e em que pressão cada um trabalha na linha. É perto dessa pressão que o erro mais pesa. Com isso, o orçamento define os pontos, o prazo e se o serviço acontece no laboratório ou na sua empresa.

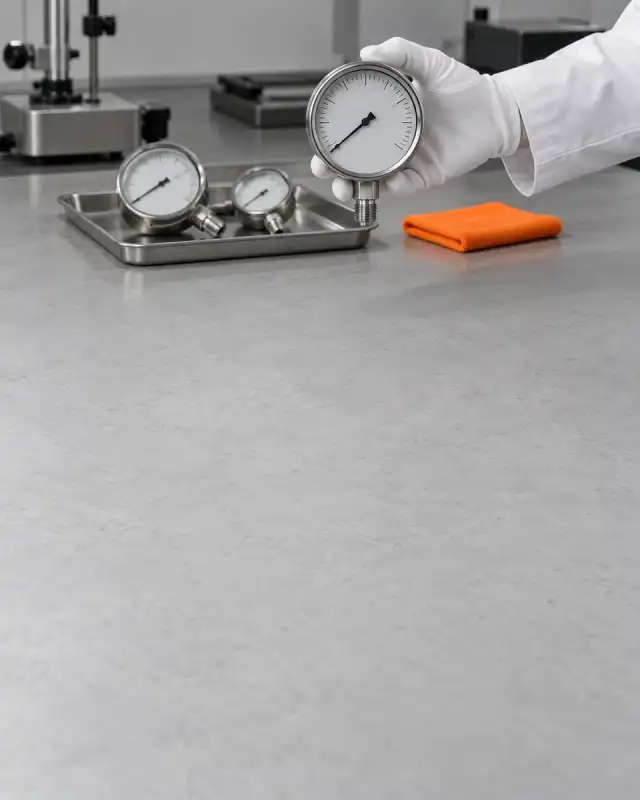

Inspeção do ponteiro, do visor e da conexão
Antes de pressurizar, olhamos ponteiro, visor, caixa e rosca de conexão, e procuramos vazamento de glicerina ou fluido de processo preso dentro. Um visor trincado ou uma rosca danificada comprometem a leitura e a vedação. Fica registrado o estado em que o manômetro chegou.
Conferência do zero sem pressão
Com o manômetro aberto para a atmosfera, conferimos onde o ponteiro ou o display descansa e registramos as condições do ambiente na hora da calibração. Se o zero está deslocado, todas as leituras carregam esse desvio. Por isso, ele é o primeiro número da folha de calibração.
Comparação com o padrão de pressão, subindo e descendo
Ligados ao mesmo circuito, o manômetro e o padrão de referência (o calibrador de -12 psi a 10.000 psi ou a bomba padrão de -0,5 bar a 800 bar, conforme a faixa) recebem a mesma pressão. Subimos ponto a ponto, por exemplo em 25 %, 50 %, 75 % e 100 % da escala, e descemos pelos mesmos pontos, definidos no orçamento.
Cálculo do erro, da histerese e da incerteza
Em cada ponto, o erro de indicação é a diferença entre o que o manômetro mostrou e o valor do padrão. A histerese sai da comparação entre subida e descida, e a repetibilidade, de leituras repetidas no mesmo ponto. A incerteza reúne essas fontes de dúvida com as do padrão e da resolução.
Emissão do certificado e devolução do manômetro
Por fim, emitimos o certificado de calibração com os resultados de cada ponto, na subida e na descida, e a rastreabilidade dos padrões. A entrega do manômetro e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que surgir uma dúvida.
Vai calibrar outros instrumentos junto? Você pode enviar a lista com o manômetro, e montamos um orçamento de calibração só.

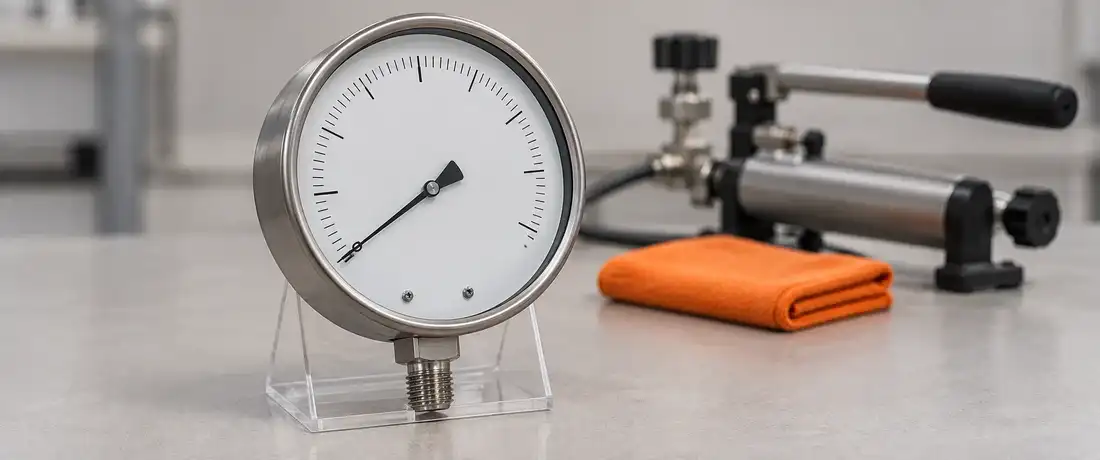

O que o certificado de calibração de manômetro entrega
O certificado mostra quanto o seu manômetro erra em cada ponto, na subida e na descida, e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente contínua de comparações entre a leitura da sua linha e a unidade de pressão. O seu manômetro é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do manômetro, com tipo, escala e unidade
- Data da calibração
- Pontos medidos ao longo da escala, na subida e na descida
- Valores obtidos: valor do padrão e indicação do manômetro em cada ponto
- Erro de indicação, histerese e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o manômetro segue na linha, pelo critério de aceitação do processo.
- O ajuste: também fazemos, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, comparando o manômetro com outro já calibrado, no mesmo ponto de pressão.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Sentido da pressão | Valor do padrão | Indicação do manômetro | Erro |
|---|---|---|---|
| Subindo | 6,00 bar | 6,1 bar | +0,1 bar |
| Descendo | 6,00 bar | 6,2 bar | +0,2 bar |
No ponto de 6,00 bar, o manômetro mostrou 6,1 bar com a pressão subindo e 6,2 bar com a pressão descendo. O erro é de +0,1 bar na subida e de +0,2 bar na descida, e a diferença entre as duas leituras, 0,1 bar, é a histerese. No certificado, a incerteza vem ao lado do erro de cada ponto e diz quanto esse resultado pode variar para cima ou para baixo.
Se a linha trabalha a 6 bar e a sua empresa aceita até ±0,3 bar nesse manômetro, use o maior erro, o da descida, some a incerteza e compare o total com o limite. Quem regula um compressor por esse manômetro passa a saber que, com a pressão caindo, ele mostra dois décimos de bar a mais.
Calibração, ajuste e verificação intermediária do manômetro
O calibrador de pneu do posto é, ele mesmo, um manômetro, e explica a diferença melhor do que qualquer definição. Quando você encaixa o bico e o visor mostra 25 psi num pneu que deveria ter 32 psi (as "libras" do posto), o aparelho comparou: isso é calibrar. Quando ele começa a encher, aí sim é ajuste. No manômetro da sua linha vale a mesma lógica, e a verificação intermediária acompanha o instrumento entre duas calibrações.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida, com um manômetro de referência já calibrado, para ver se o instrumento continua estável | Intervenção no mecanismo ou na configuração que corrige o erro do manômetro | Comparação com padrão de pressão, com erro, histerese e incerteza registrados em cada ponto |
| Quem faz | A sua empresa, entre calibrações | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o manômetro entre calibrações | Que o erro foi corrigido, junto com a calibração | O certificado de calibração com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três responde ao que o auditor pede
Na auditoria, o documento que comprova a leitura do manômetro é o certificado de calibração. A verificação intermediária e o ajuste completam esse certificado ao longo do ano.
Critério de aceitação e intervalo de calibração do manômetro
O certificado entrega os números; quem transforma esses números em decisão é a sua empresa, com o critério de aceitação e o intervalo de calibração.
Quem define se o manômetro serve para a linha
O critério de aceitação é o erro máximo que a sua empresa aceita num manômetro, definido pelo que aquela leitura controla. A pressão de um teste de estanqueidade costuma pedir um limite mais apertado do que a de uma rede de ar comprimido. Quem fixa esse limite é a qualidade, junto com o processo.
Com o certificado em mãos, some o erro e a incerteza de cada ponto da faixa de trabalho e compare com o limite. Se o total ficou dentro, o manômetro segue na linha. Se passou, ele pode ir para ajuste ou ser levado para um ponto em que a leitura pesa menos.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Para o manômetro que ainda não tem histórico, recomendamos 12 meses como intervalo de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico do instrumento e pela exigência do seu cliente. Um manômetro que vive com pulsação ou picos de pressão tende a pedir um intervalo menor.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Para os sinais que pedem calibração antes da data marcada, veja quando calibrar o manômetro.
Quanto custa a calibração de manômetro: o que muda no orçamento
O valor da calibração de manômetro depende do tipo, da faixa de pressão, de quantos instrumentos entram no pedido e de onde o serviço acontece. Com a lista em mãos, o orçamento já sai certo para o seu parque.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do manômetro | Cada tipo pede conferências próprias, além dos pontos | O digital tem unidade e display a conferir; o com glicerina tem o líquido a inspecionar |
| Faixa de pressão | Faixas altas pedem outro arranjo de padrão e mais cuidado na pressurização | Um manômetro de 0 a 10 bar e um de 0 a 250 bar |
| Número de pontos | Mais pontos mostram melhor o comportamento ao longo da escala | Pontos extras perto da pressão de trabalho da linha |
| Quantidade no pedido | Vários manômetros juntos organizam melhor a programação | Os manômetros da casa de compressores enviados no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Manômetros espalhados por uma planta que não pode parar |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a leitura do manômetro
Muita leitura errada nasce da instalação e do jeito de usar o manômetro. Corrigir esses hábitos protege a medição do dia a dia e faz o resultado da calibração durar mais.
Trabalhar no fim da escala
O manômetro que vive perto do fundo da escala trabalha com o elemento sensor no limite e perde a leitura mais cedo.
O que fazer: escolha uma escala em que a pressão de trabalho fique perto do meio, com folga para os picos da linha.
Apertar o manômetro pela caixa
Rosquear o manômetro segurando a caixa torce o mecanismo e desloca o zero antes mesmo da primeira leitura.
O que fazer: aperte sempre pelo sextavado da conexão, com a chave certa, e vede a rosca sem excesso de fita.
Pulsação e vibração sem amortecimento
Na saída de bomba ou compressor, a pressão pulsa e o ponteiro trabalha sem parar, gastando engrenagens e mola.
O que fazer: use manômetro com glicerina ou silicone, ou um amortecedor na tomada de pressão, conforme a instalação.
Leitura de lado (paralaxe)
No manômetro de ponteiro, olhar o mostrador de lado desloca a leitura em relação à escala.
O que fazer: leia de frente, com o olho alinhado ao ponteiro, e prefira o digital onde a leitura precisa ser anotada com frequência.

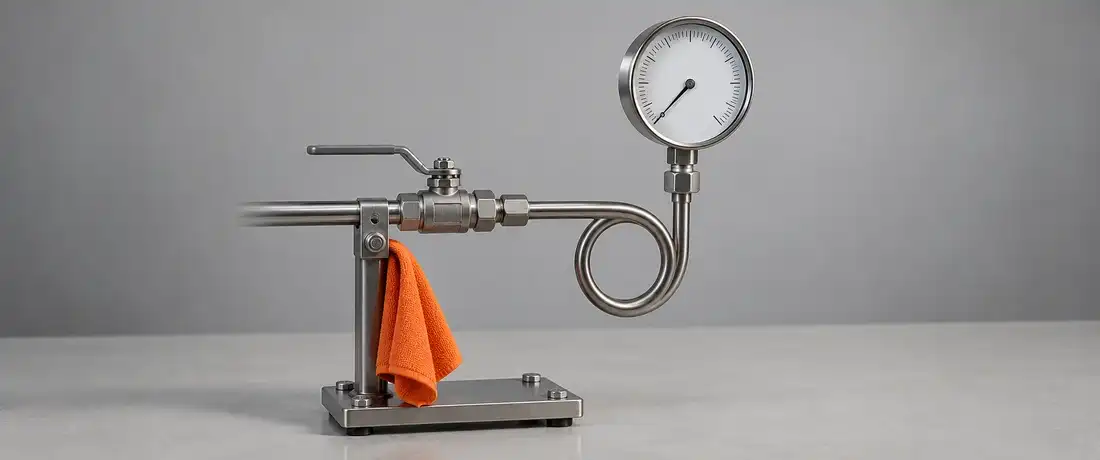

Vapor direto no instrumento
Vapor ou fluido muito quente chegando ao elemento sensor altera o comportamento da mola e do material.
O que fazer: instale um sifão antes do manômetro, para que chegue a ele a pressão da linha, e não a temperatura do vapor.
Fluido de processo preso dentro
Água, óleo ou produto que fica dentro do tubo Bourdon pode congelar, corroer ou endurecer, e a leitura muda.
O que fazer: despressurize e drene antes de retirar o manômetro, e envie para a calibração limpo e com a rosca protegida.
Por que calibrar o manômetro com a Técnica Metrologia
Calibrar o manômetro com a Técnica Metrologia é receber um certificado rastreável à RBC e entender o que ele diz sobre a sua linha, ponto a ponto.
Certificado rastreável à RBC, explicado ponto a ponto
Nossos padrões de referência de pressão, de -12 psi a 10.000 psi, são calibrados em laboratórios da RBC. O certificado traz o erro, a histerese e a incerteza de cada ponto, e explicamos o resultado em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios de Franca, Ribeirão Preto e região, com laboratório próprio em Franca/SP e atendimento direto pelo WhatsApp, do pedido ao certificado.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, com os instrumentos que a indústria da região usa todos os dias na produção, na manutenção e na inspeção, do compressor à bancada da qualidade.
Os 8 instrumentos de pressão e vazão num laboratório só

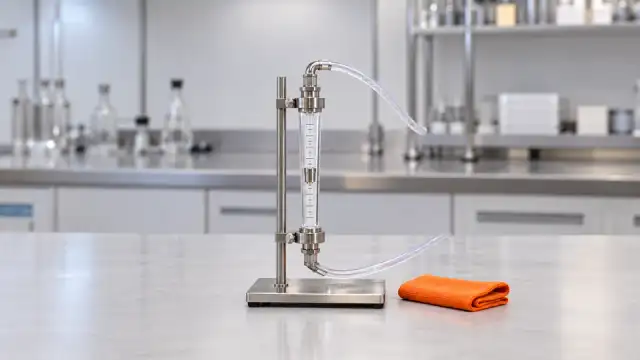

Manômetro, manovacuômetro, vacuômetro, transmissor de pressão, pressostato, controlador de pressão, malha de pressão e rotâmetro: veja os 8 instrumentos de pressão e vazão que calibramos e mande tudo no mesmo pedido.
Calibração e ajuste no mesmo lugar
Quando o erro passa do seu critério de aceitação, fazemos também o ajuste do manômetro, como serviço separado e combinado no orçamento, no laboratório ou no local do cliente, conforme a necessidade de cada empresa.
Nota 5,0 no Google
Nota 5,0 no Google. Os clientes destacam o atendimento ágil e atencioso, do primeiro contato à entrega, e os certificados de calibração claros, bem organizados e fáceis de apresentar na auditoria.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração do manômetro acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
