A calibração de malha de temperatura confere o caminho inteiro da medida, do sensor ao número que aparece no controlador, com a malha instalada, e registra o erro do conjunto e a incerteza em cada ponto. É para quem controla fornos, tanques e câmaras pelo painel e precisa provar que o número do painel é confiável. Sua empresa recebe um certificado rastreável à RBC, explicado, para decidir com segurança.
O que é a calibração de malha de temperatura, do sensor ao indicador
A malha de temperatura é o conjunto que mede e controla a temperatura do processo: o sensor, o transmissor, o controlador ou indicador e o atuador. Calibrar a malha é conferir se o número que o operador lê no painel corresponde à temperatura real, e em qual parte do caminho está a diferença, se houver.
Cada peça da malha soma o próprio erro ao seguinte, por isso o resultado do conjunto pode ser maior do que o de cada parte. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Muita gente pede para "aferir a malha". O nome técnico é calibração, e calibrar é medir o erro. Corrigir, no transmissor ou no controlador, é o ajuste, que a Técnica Metrologia também faz, como serviço à parte.

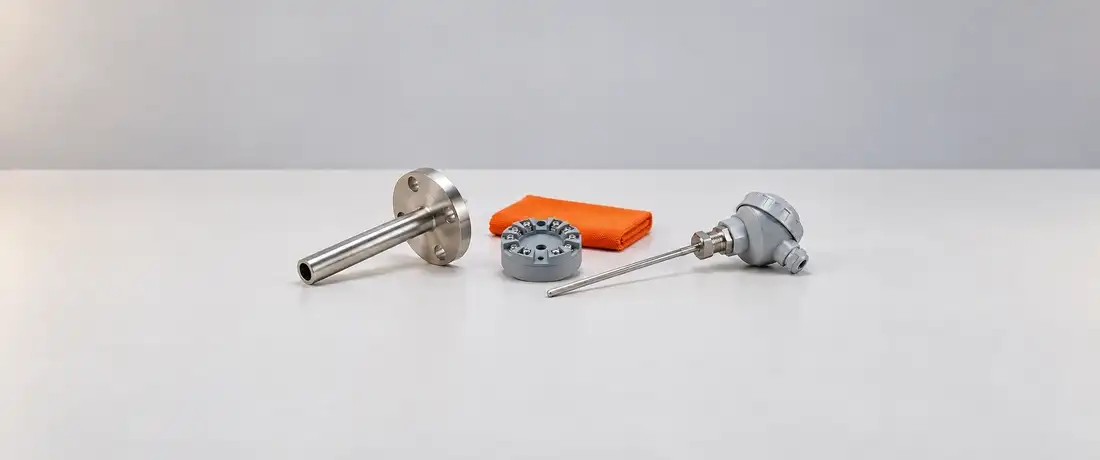

O sensor: termopar ou PT100
É a ponta da malha, instalada dentro do processo. O termopar gera uma pequena tensão; o PT100 muda a resistência com a temperatura. Na calibração, o sensor é comparado com um padrão rastreado ou tem o sinal dele simulado, conforme o acesso que a instalação permite.
O transmissor: o sinal vira 4–20 mA
Converte o sinal do sensor num sinal padronizado, quase sempre corrente de 4 a 20 mA, que viaja longe sem perder informação. Uma escala configurada errada no transmissor desloca a malha inteira. Na calibração, conferimos a conversão em vários pontos da faixa.
O controlador, o indicador ou o registrador
É onde a temperatura vira número na tela, e onde ficam o valor programado e os alarmes. Um controlador PID decide quanto aquecer ou resfriar; um indicador só mostra; um registrador guarda o histórico. Na calibração, conferimos a indicação e o ponto de disparo dos alarmes.
O atuador: resistência ou válvula de vapor
Recebe a ordem do controlador e muda a temperatura do processo: uma resistência que aquece, uma válvula que libera vapor ou água fria. Ele não mede, mas mostra se a malha responde. No teste da malha completa, observamos a resposta do conjunto ao longo da faixa.
Calibramos malhas de temperatura de fornos, estufas, tanques, linhas e câmaras nas faixas mais usadas na indústria; os padrões de referência da Técnica Metrologia nesta grandeza vão de −100 °C a 1.200 °C, e a faixa da sua malha é confirmada no orçamento. Para calibrar também os sensores e equipamentos avulsos, veja os outros instrumentos de temperatura e umidade que calibramos.
Quando a sua empresa precisa calibrar a malha de temperatura
Calibre a malha sempre que o número do painel liberar um lote, um tratamento térmico ou uma limpeza. Na rotina da planta, essa hora costuma chegar numa destas seis situações.
A auditoria está marcada
O auditor costuma perguntar como a empresa sabe que a temperatura do painel é a real. Calibrar a malha antes deixa tempo para ler o resultado, ajustar o transmissor ou o controlador e registrar tudo.
O controlador mostra uma temperatura e o produto sai com outra
O painel marca 75 °C no tanque, mas o termômetro de bancada mede 72 °C no produto. O erro pode estar no sensor, no transmissor ou no controlador. A calibração da malha mostra onde.
O sensor ou o transmissor foi trocado
Trocar uma peça da malha muda o conjunto, mesmo quando a peça nova é igual à antiga. A configuração pode ter ficado diferente. Depois da troca, a calibração confirma que o painel voltou a mostrar a temperatura real.
O intervalo está vencendo no plano de calibração
O plano de calibração marca a data de cada malha. Calibrar dentro dessa data mantém o controle do processo liberado e evita que a liberação de lotes dependa de uma malha fora do intervalo.
Os alarmes disparam fora da hora
Alarme que toca sem motivo, ou que não toca quando deveria, aponta para um desvio na malha ou na configuração. A calibração confere a indicação e o ponto de disparo dos alarmes ao longo da faixa.
O seu cliente pediu o certificado da malha
Clientes de alimentos, química e farmacêutica costumam pedir evidência de que o controle de temperatura do processo é confiável. Com a malha calibrada, você responde com o certificado e o erro de cada ponto.
Quando outro caminho resolve melhor
Às vezes a dúvida está numa peça só da malha, e calibrar essa peça resolve com menos parada.
A dúvida é só o sensor?
Se o transmissor e o controlador já foram conferidos e a suspeita é o sensor de platina, ele pode ser retirado e calibrado sozinho. Veja como funciona a calibração de PT100.
A dúvida é só o controlador?
Quando o sensor está confirmado e a diferença aparece na tela, basta calibrar quem lê o sinal. Veja como funciona a calibração de controlador de temperatura, feita por simulação do sinal.
Como funciona a calibração da malha de temperatura no local da sua empresa
A malha é calibrada no local da sua empresa, com o equipamento instalado, combinado no orçamento. Cada etapa existe para que o erro registrado seja o do conjunto que o operador usa, e para mostrar em que parte dele o desvio nasce. O prazo e a data da visita são combinados no orçamento.
Orçamento a partir das malhas e da faixa
Começamos pela lista: quantas malhas são, qual sensor cada uma usa, onde ficam e em que temperaturas o processo trabalha. Com isso, o orçamento define os pontos, o prazo e a data da visita, de preferência numa parada programada da linha.

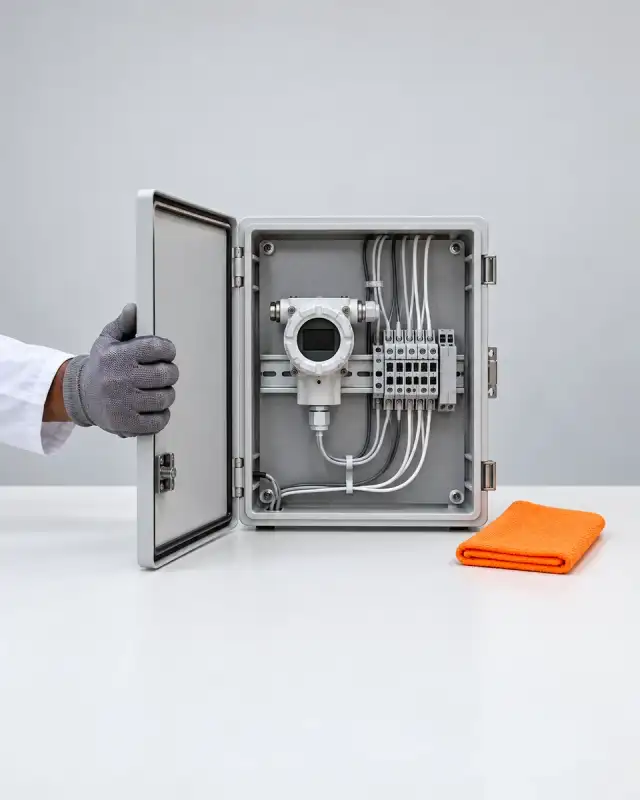

Inspeção da malha instalada
No local, conferimos o sensor, os cabos, os bornes, a configuração do transmissor e do controlador e a escala usada em cada peça. Escala diferente entre o transmissor e o controlador já aparece aqui, antes da primeira medição, e entra no registro.
Sensor comparado ao padrão ou sinal simulado
Quando a instalação permite, o sensor é comparado com um padrão rastreado na mesma temperatura. Quando não permite, simulamos o sinal do sensor com um calibrador: tensão para termopar, resistência para PT100. A escolha fica registrada no certificado.
Verificação do transmissor e do sinal 4–20 mA
Com o sinal de entrada conhecido, medimos a saída do transmissor em vários pontos da faixa. A corrente de 4 mA deve corresponder ao início da escala, e 20 mA ao fim. Qualquer diferença mostra quanto do erro da malha nasce na conversão.
Conferência do controlador, dos alarmes e da malha completa
Conferimos a temperatura que o controlador mostra para cada sinal recebido e o ponto em que cada alarme dispara. Depois, testamos a malha completa ao longo da faixa, do sensor ao display, para registrar o erro do conjunto que o operador vê.
Erro do conjunto, incerteza e certificado
Calculamos o erro da malha em cada ponto e a incerteza, e emitimos o certificado de calibração com os resultados e a rastreabilidade dos padrões. A entrega do certificado segue o combinado no orçamento, e explicamos o resultado com a sua equipe de manutenção e qualidade.
A planta tem várias malhas, sensores avulsos ou estufas para calibrar na mesma visita? Você pode enviar a lista com a malha de temperatura, e montamos um orçamento de calibração só.

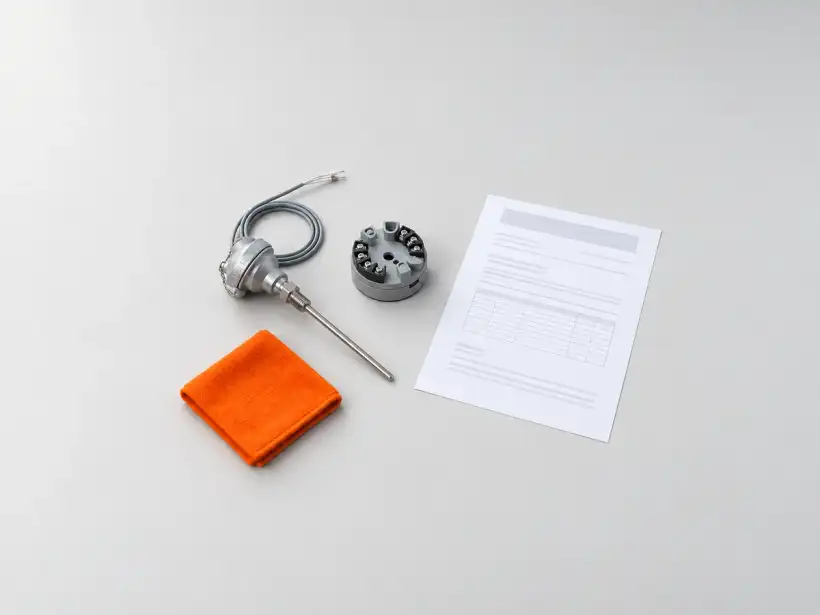

O que o certificado de calibração de malha de temperatura entrega
O certificado mostra quanto o conjunto da malha erra em cada temperatura e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre o número do painel e a unidade de temperatura. A sua malha é comparada com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação da malha e das peças que a compõem
- Data da calibração e local do serviço
- Pontos de temperatura medidos ao longo da faixa
- Valores obtidos: valor de referência e indicação no controlador em cada ponto
- Erro do conjunto e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se a malha serve, pelo critério de aceitação do processo.
- O ajuste: do transmissor ou do controlador, fazemos como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, comparando o painel com um termômetro de referência calibrado.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Temperatura de referência | Indicação no controlador | Erro do conjunto |
|---|---|---|
| 80,0 °C | 81,4 °C | +1,4 °C |
Com o processo em 80,0 °C pela referência, o controlador mostrou 81,4 °C. O erro do conjunto é de +1,4 °C: o painel mostra quase um grau e meio a mais. Quando o operador lê 80 °C, o tanque está perto de 78,6 °C. A incerteza vem no certificado, ao lado do erro de cada ponto.
Na mesma visita, a comparação do sensor mostrou +0,3 °C; o restante, +1,1 °C, nasceu na conversão do sinal. É esse recorte que diz à sua empresa onde agir: ajustar o transmissor resolve a maior parte do desvio.
Calibração, ajuste e verificação intermediária da malha de temperatura
Pense no velocímetro do carro. A velocidade sai de um sensor na roda, passa pela eletrônica e chega ao painel. Comparar o painel com um radar é calibrar o conjunto. Mexer na eletrônica até o painel acertar é ajustar. A malha de temperatura funciona igual, e a verificação intermediária acompanha o conjunto entre uma calibração e outra.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência do painel contra um termômetro de referência calibrado, num ponto de trabalho | Intervenção que corrige o transmissor ou o controlador | Comparação da malha com padrões, com erro do conjunto e incerteza registrados em cada ponto |
| Quem faz | A sua empresa, entre calibrações, com o próprio termômetro de referência | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no local da sua empresa, com o equipamento instalado, combinado no orçamento |
| Muda o instrumento? | Não | Sim, a configuração ou a conversão do sinal | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro do conjunto passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha a malha no dia a dia | Que o desvio foi corrigido, junto com a calibração | O certificado de calibração com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três responde ao que o auditor pede
Na auditoria, o documento que comprova que o painel mostra a temperatura real é o certificado de calibração da malha. O ajuste e a verificação intermediária complementam esse certificado, cada um com o seu registro.
Critério de aceitação e intervalo de calibração da malha de temperatura
Quem decide se a malha serve e quando ela volta a ser calibrada é a sua empresa. O certificado traz os números; o critério de aceitação e o intervalo transformam esses números em decisão.
Quem define se a malha serve para o processo
O critério de aceitação é o maior erro que a sua empresa aceita entre o painel e a temperatura real, definido a partir da janela que o processo precisa respeitar. Como a malha soma erros de várias peças, esse limite costuma ser maior que o de cada peça; quem fixa o valor é a qualidade.
Na leitura do certificado, some o erro do conjunto e a incerteza de cada ponto e compare com esse limite. Se o total ficou dentro, a malha segue em uso. Se passou, o recorte por peça mostra onde ajustar ou o que trocar.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como intervalo de partida, enquanto a malha ainda não tem histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico da malha, além da exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Malhas que liberam lote ou controlam etapas críticas costumam ganhar intervalo menor; o artigo sobre quem define o intervalo de calibração aprofunda essa conta.
Quanto custa a calibração de malha de temperatura: o que muda no orçamento
O valor da calibração de malha de temperatura depende de quantas malhas são, de como elas são montadas, das temperaturas do processo e da logística da visita. Com a lista em mãos, o orçamento já sai certo para a sua planta.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Composição da malha | Mais peças no caminho pedem mais etapas de conferência | Sensor direto no indicador e sensor com transmissor, controlador e registrador |
| Faixa do processo | Temperaturas altas ou negativas pedem outros padrões e mais estabilização | Um tanque a 80 °C e um forno a 600 °C |
| Número de pontos | Mais pontos mostram como o erro do conjunto muda ao longo da faixa | Pontos extras perto da temperatura de controle |
| Quantidade de malhas | Várias malhas na mesma visita organizam melhor o trabalho | Todas as malhas de uma linha calibradas na mesma parada |
| Urgência | Uma data apertada muda a programação da equipe | Auditoria marcada para a semana seguinte |
| Acesso no local | O acesso ao sensor define se ele é comparado ou se o sinal é simulado | Sensor dentro de um reator fechado ou num poço de fácil retirada |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a medição da malha de temperatura
Boa parte dos desvios de uma malha nasce na configuração e na instalação, e não no defeito de uma peça. Corrigir esses pontos protege o controle do processo e o próprio resultado da calibração.
Calibrar só o sensor e confiar no resto
O sensor calibrado não garante o número do painel, porque o transmissor e o controlador somam os próprios erros.
O que fazer: calibre a malha completa nas malhas críticas e as peças avulsas quando a dúvida for uma só.
Escala do transmissor diferente da do controlador
Transmissor de 0 a 200 °C ligado a um controlador configurado de 0 a 150 °C desloca toda a leitura.
O que fazer: registre a escala de cada peça e confira as duas configurações depois de qualquer troca.
Cabo de compensação errado ou emendado
Em malhas com termopar, cabo de outro tipo ou emenda com fio comum gera tensão extra no caminho.
O que fazer: use cabo e conectores do mesmo tipo do termopar em todo o trajeto, do sensor ao transmissor.
Sensor longe do ponto que representa o processo
Sensor perto da resistência, da porta ou da entrada de vapor mede uma temperatura que o produto não vê.
O que fazer: instale o sensor na região que representa a carga e registre essa posição na documentação da malha.
Correção (offset) esquecida no controlador
Um offset aplicado no controlador anos atrás continua somando à leitura depois que o sensor foi trocado.
O que fazer: registre toda correção aplicada e confira os offsets ativos sempre que uma peça for substituída.
Interferência elétrica no sinal
Cabo de sinal correndo junto com cabos de força ou sem aterramento correto faz a leitura oscilar.
O que fazer: separe os cabos de sinal dos de potência, use cabo blindado e confira o aterramento da blindagem.
Por que calibrar a malha de temperatura com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber um certificado rastreável à RBC e saber não só se o painel acerta, mas em que peça da malha está o desvio quando ele aparece.
Certificado rastreável à RBC, com cada ponto explicado
Nossos padrões de referência são calibrados em laboratórios da RBC. O certificado traz o erro do conjunto e a incerteza de cada ponto, e explicamos com a sua equipe onde o desvio nasce.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios de Franca, Ribeirão Preto e região, com laboratório próprio em Franca/SP e atendimento direto pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório. É experiência acumulada com os sensores, transmissores e controladores que a indústria da região usa todos os dias no processo.
Os 12 instrumentos de temperatura e umidade num laboratório só
Termômetro, PT100, termopar, pirômetro, malha, controlador, termostato, termo-higrômetro, autoclave, estufa, câmara fria e mufla: veja os 12 instrumentos de temperatura e umidade e mande tudo no mesmo pedido.
Calibração e ajuste na mesma visita
Quando o erro passa do seu critério, fazemos também o ajuste do transmissor ou do controlador, como serviço separado e combinado no orçamento, no local da sua empresa, com o equipamento instalado.
Nota 5,0 no Google
A Técnica Metrologia tem Nota 5,0 no Google. Quem avalia costuma citar a seriedade dos profissionais e a atenção no atendimento, do primeiro contato à entrega do certificado.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Melhor Laboratorio de Calibração Rastreável a RBC, com profissionais sérios e comprometidos com os seus clientes. Saímos muito satisfeitos
Felipe Emanuel Martins Gama Ótimo atendimento e serviço prestado!
Fabricio Soares
Perguntas frequentes sobre calibração de malha de temperatura
Qual é o valor da calibração de uma malha de temperatura?
O valor muda com a composição de cada malha, a faixa do processo, o número de pontos, a quantidade de malhas, a urgência e o acesso no local. Mande esses dados pelo WhatsApp, e o orçamento de calibração sai com o valor certo para a sua planta.
Quanto tempo leva a calibração da malha?
O tempo depende de quantas peças cada malha tem, de quantos pontos entram e do acesso ao sensor no local. Também conta a disponibilidade da linha. O prazo e a data da visita são combinados no orçamento; se há auditoria marcada, informe a data.
O certificado de calibração da malha tem validade?
Não tem prazo de validade: o certificado registra como a malha estava no dia da calibração. Recomendamos 12 meses como ponto de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico de cada malha.
O certificado é RBC?
O certificado de calibração de malha de temperatura da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com padrões de referência próprios, e esses padrões são calibrados em laboratórios da RBC, que levam a medição aos padrões nacionais e ao Sistema Internacional de Unidades (SI). Você recebe o erro e a incerteza de cada ponto, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na auditoria da ISO 9001, o auditor costuma verificar se os equipamentos de medição que afetam o produto estão calibrados, com rastreabilidade comprovada e dentro do intervalo definido. O certificado da malha mostra a rastreabilidade à RBC, o erro e a incerteza de cada ponto. Com a sua análise frente ao critério de aceitação, você tem o que apresentar; a avaliação final é do auditor.
Calibração e aferição de malha são a mesma coisa?
Na prática, sim: "aferição" é como muitos pedidos ainda chegam. O nome técnico é calibração, que mede e registra o erro do conjunto; corrigir esse erro é o ajuste.
Vocês ajustam o transmissor e o controlador da malha?
Sim. O ajuste do transmissor e do controlador é um serviço separado da calibração, combinado no orçamento e feito no local. A calibração depois do ajuste também é combinada ali, para registrar o novo resultado do conjunto.
Precisa parar a produção para calibrar a malha?
A malha precisa ficar disponível durante a calibração, porque o sinal é medido e simulado ao longo da faixa. Por isso a data e o horário são combinados no orçamento, de preferência numa parada programada, para não atrapalhar a produção.
Calibrar a malha substitui calibrar o sensor?
Depende do objetivo. A calibração da malha mostra o erro do número que o operador lê; a do sensor avulso, retirado do processo, mostra o desvio dele com mais detalhe. Muitas empresas fazem as duas: a malha nas visitas e o sensor quando ele é trocado.
O que preciso informar ao pedir a calibração da malha?
Informe quantas malhas são, onde ficam, o tipo de sensor, se há transmissor, o modelo do controlador ou indicador e as temperaturas de trabalho. Fotos do painel e da etiqueta dos instrumentos ajudam a montar o orçamento certo.
