Sumário
A calibração de mufla compara a temperatura que o controlador do forno indica com um termopar-padrão, nas temperaturas em que a mufla trabalha, e registra o erro e a incerteza de cada uma. É para laboratórios e indústrias que fazem cinzas, calcinação e tratamento térmico. O certificado vem rastreável à RBC e explicado.
O que é a calibração de mufla, que muita gente chama de aferição
Calibrar a mufla é medir, com um padrão de valor conhecido, a temperatura real do forno e comparar com o que o controlador mostra. A diferença em cada temperatura, com a incerteza, vai para o certificado de calibração.
A mufla é um forno de alta temperatura com resistências elétricas, câmara de material refratário e um controlador que segue rampas e patamares. Quem informa a temperatura ao controlador é um termopar, sensor feito de dois metais que gera um pequeno sinal elétrico conforme o calor. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
"Aferir a mufla" é o jeito antigo de pedir o mesmo serviço; o nome técnico é calibração. A calibração mostra o erro. Corrigir o erro é o ajuste, que a Técnica Metrologia também faz, em separado.
Mufla de laboratório
A mais comum na bancada, usada em cinzas, perda ao fogo e calcinação, muitas vezes com limite perto de 1.200 °C. Na calibração, os pontos ficam nas temperaturas dos métodos, como 550 °C ou 900 °C.
Mufla de alta temperatura
Chega a 1.400 °C ou mais, conforme o modelo, e atende metalurgia, cerâmica e odontologia. Na calibração, a faixa do seu forno é confirmada no orçamento, e os pontos acompanham os patamares em que ele realmente trabalha.
Mufla com controlador programável (rampas e patamares)
O controlador sobe a temperatura em rampas e segura em patamares, num programa salvo. Na calibração, a comparação acontece com o forno parado no patamar, porque a leitura durante a rampa mistura subida e erro.
Para a temperatura, os padrões de referência da Técnica Metrologia incluem um calibrador de temperatura de -100 °C a 1.200 °C e fornos padrão de -20 °C a 650 °C. Calibramos muflas e fornos de laboratório nas faixas mais usadas na indústria, e a faixa do seu forno é confirmada no orçamento. Se o laboratório também tem termopares, estufas e termômetros, veja os outros instrumentos de temperatura e umidade que calibramos.
Quando a sua empresa precisa calibrar a mufla
A mufla precisa de calibração quando a sua empresa tem de mostrar que o forno trabalha na temperatura que o controlador indica. Os sinais costumam vir do plano, da manutenção e de mudanças no método.
O plano de calibração marca a data da mufla
A mufla tem a sua data no plano da empresa. Calibrar antes dela mantém o forno liberado e evita que ensaios e queimas fiquem parados à espera do certificado.
O termopar ou a resistência foi trocado
Termopar novo tem outro erro, e resistência nova muda o jeito de o forno aquecer. Depois da troca, a calibração mostra onde a temperatura indicada ficou.
A mufla é nova ou teve o refratário refeito
Forno novo chega sem histórico, e refratário refeito muda a posição do termopar e o calor da câmara. Calibrar depois disso registra o ponto de partida.
Um método novo pede outra temperatura
O ensaio novo usa 900 °C, e a última calibração cobriu só 550 °C. Os pontos antigos não falam pela temperatura nova, que precisa entrar no certificado.
O patamar oscila mais do que antes
O display passa a subir e descer em torno do patamar, onde antes ficava firme. Pode ser termopar desgastado ou ligação ruim, e a calibração mostra o erro atual.
O seu cliente pediu o certificado da mufla
Cliente que audita costuma pedir o certificado dos equipamentos que afetam o resultado. Com a mufla calibrada, você responde com o documento e o erro de cada temperatura.
Quando outro caminho resolve melhor
Alguns pedidos parecem calibração e pedem outra entrega. Vale separar antes do orçamento.
Precisa provar o desempenho térmico do forno inteiro?
Para mostrar como a temperatura se comporta em toda a câmara, com vários sensores, o serviço é a qualificação térmica de fornos e muflas.
Só o termopar da mufla precisa de certificado?
O termopar pode ser calibrado sozinho, fora do forno, comparado com padrões. Veja a calibração de termopar.
Como funciona a calibração da mufla na Técnica Metrologia
Cada etapa, do pedido ao certificado, existe para que o erro registrado seja o da sua mufla no patamar de trabalho, e não o da rampa ou da porta aberta. O prazo é combinado no orçamento.
Orçamento a partir das muflas e das temperaturas de trabalho
Começamos pelo uso real: quantas muflas, até que temperatura vão e em quais patamares os seus métodos trabalham. Uma mufla usada em 550 °C e em 900 °C pede pontos nas duas, e isso define o serviço.

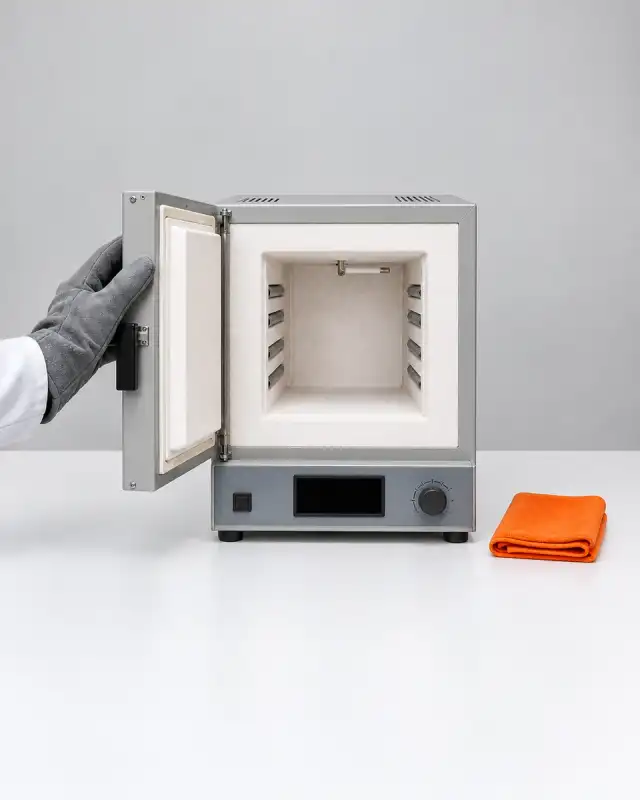

Inspeção da câmara, das resistências, do termopar e do controlador
Conferimos o refratário, as resistências, a porta, o termopar e as ligações até o controlador. Termopar trincado ou ligação frouxa mudam a leitura, e o certificado precisa mostrar o instrumento, e não o defeito.
Estabilização no patamar de trabalho
Registramos as condições do local e programamos a mufla para o primeiro patamar combinado. Esperamos o forno chegar e ficar estável, porque o calor do refratário demora a se acomodar depois da rampa.
Comparação do controlador com o termopar-padrão
Com a mufla estável, o termopar-padrão entra na câmara perto do termopar do forno, no mesmo ponto em que ele mede. Comparamos as leituras, repetimos a comparação e seguimos para o próximo patamar, como 400 °C, 800 °C ou 1.000 °C.
Cálculo do erro e da incerteza
O erro é a diferença entre o que o controlador mostra e o que o termopar-padrão mede. A incerteza reúne as fontes de dúvida, como o padrão, a resolução do display e a oscilação do forno em torno do patamar.
Certificado emitido e resultado explicado
O certificado traz o resultado de cada temperatura e a rastreabilidade dos padrões. A entrega segue o combinado no orçamento, e explicamos cada linha a quem responde pelo forno na sua empresa.
Tem outras muflas ou instrumentos para calibrar? Mande a lista junto com a mufla, e o orçamento de calibração sai num pedido só.
O que o certificado de calibração de mufla entrega
O certificado mostra quanto o controlador da mufla erra em cada temperatura de trabalho e com que incerteza, e prova de onde vem cada medida. Essa prova é a rastreabilidade metrológica, a cadeia que liga a leitura do controlador às unidades de medida. A mufla da sua empresa é comparada com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação da mufla, do controlador e do termopar
- Data e local da calibração
- Temperaturas medidas, uma por patamar
- Valor do padrão e indicação do controlador em cada temperatura
- Erro de indicação e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se a mufla segue em uso, pelo critério de aceitação do método ou do processo.
- O ajuste: fazemos também, no controlador, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, com um termopar calibrado e um indicador próprio.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Valor do padrão | Indicação do controlador | Erro |
|---|---|---|
| 800 °C | 785 °C | -15 °C |
O controlador mostrou 785 °C com o padrão em 800 °C: ele lê 15 °C a menos. Na prática, quando o display marca 800 °C, a câmara está perto de 815 °C, e é aí que o ensaio começa a sair diferente. A incerteza vem ao lado do erro, para a sua empresa somar os dois antes de decidir.
Calibração, ajuste e qualificação térmica da mufla
Calibrar a mufla mostra se o controlador indica a temperatura certa; a qualificação térmica mostra se a câmara inteira chega à temperatura e se mantém nela. São entregas diferentes, e a Técnica Metrologia faz a qualificação térmica do equipamento, com orçamento próprio. Pense no calibrador de pneu do posto: quando ele mostra 25 psi num pneu que deveria estar com 32 psi (as "libras" do posto), comparou; quando começa a encher, aí sim é ajuste.
Deslize para ver as outras colunas
| Critério | Ajuste | Qualificação térmica | Calibração dos instrumentos (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Intervenção que corrige o erro do controlador | Ensaio com vários sensores pela câmara do forno | Comparação do controlador com termopar-padrão, com erro e incerteza de cada temperatura |
| Quem faz | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, com orçamento de qualificação térmica | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Sim | Não | Não |
| Gera certificado? | A calibração depois do ajuste é combinada no orçamento | Gera o relatório da qualificação | Sim, o certificado de calibração |
| Quando fazer | Quando o erro passa do critério de aceitação | Na instalação, depois de mudanças relevantes e na periodicidade que a sua empresa definir | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que o erro foi corrigido, junto com a calibração | Como a temperatura se comporta em toda a câmara | Que o controlador indica certo, com rastreabilidade metrológica à RBC |
Qual das três responde ao que o auditor pede
Para a indicação do forno, o certificado de calibração; para o comportamento da câmara, o relatório da qualificação. O ajuste entra quando o erro pede correção.
Critério de aceitação e intervalo de calibração da mufla
A sua empresa decide se a mufla serve e quando ela volta à calibração. O certificado entrega o erro e a incerteza de cada temperatura para essa decisão.
Quem define se a mufla serve ao método
O critério de aceitação é o desvio máximo que a sua empresa aceita na temperatura do forno, tirado do método de ensaio ou da especificação do tratamento térmico. Cinzas e têmpera, por exemplo, costumam ter limites diferentes.
Na leitura do certificado, some o erro e a incerteza de cada temperatura e compare com esse desvio máximo. Se o total cabe, a mufla segue em uso naquela temperatura; se passa, vai para ajuste ou troca de termopar, e a decisão fica registrada.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como intervalo de partida, enquanto a mufla ainda não tem histórico. Quem define o intervalo é a sua empresa, pela frequência de uso, pelas temperaturas alcançadas e pelo histórico do forno, além da exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco.
Quanto custa a calibração de mufla: o que muda no orçamento
O valor da calibração de mufla muda conforme as temperaturas usadas, o que entra no serviço, a quantidade de fornos e onde eles estão.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| O que calibrar | Controlador e termopar podem entrar juntos ou separados | Só a indicação do controlador, ou também o termopar fora do forno |
| Temperaturas de trabalho | Cada patamar usado vira um ponto de calibração | Uma mufla usada em 550 °C e em 900 °C |
| Número de pontos | Mais patamares mostram o erro ao longo da faixa | Pontos em 400 °C, 800 °C e 1.000 °C |
| Quantidade de muflas | Várias no mesmo pedido facilitam a programação | As muflas de um laboratório de controle de qualidade |
| Urgência | Uma data apertada muda a programação da equipe | Uma mufla nova que precisa entrar logo na rotina |
| Local do serviço | No laboratório em Franca ou no local da sua empresa, sob avaliação prévia | Um forno grande que não sai da linha de produção |
Para calibrar o parque inteiro ao longo do ano, o contrato de calibrações reúne datas e condições num acordo só.
Erros comuns que distorcem a leitura dos instrumentos da mufla
Muitos desvios de temperatura na mufla vêm do uso do forno, e não do controlador; corrigir esses hábitos melhora o ensaio e a calibração.
Ler no fim da rampa, antes do patamar
No fim da subida, o forno ainda passa do ponto e volta.
O que fazer: comece a contar o tempo do ensaio só depois de a temperatura ficar firme no patamar.
Termopar envelhecido pelo uso em alta temperatura
O calor muda o metal do termopar, e o erro cresce sem aviso no display.
O que fazer: anote as horas de uso em alta temperatura e calibre ou troque o termopar com esse histórico.
Tipo de termopar diferente do configurado
Termopar de um tipo com o controlador configurado para outro gera erro grande e constante.
O que fazer: confira o tipo no termopar e na configuração depois de cada troca.
Cabo de compensação errado ou invertido
O cabo entre termopar e controlador precisa ser do tipo certo e na polaridade certa, ou soma erro à leitura.
O que fazer: confira cabo e ligação a cada manutenção.
Porta aberta e amostra fria na câmara
Abrir a porta ou colocar cadinhos frios derruba a temperatura perto do termopar.
O que fazer: carregue o forno de uma vez e espere o patamar se recuperar antes de contar o tempo.
Usar a mufla acima da temperatura calibrada
O certificado fala só das temperaturas medidas; acima delas, o erro é desconhecido.
O que fazer: peça a calibração nas temperaturas em que o forno realmente trabalha.
Por que calibrar a mufla com a Técnica Metrologia
Calibrar a mufla com a Técnica Metrologia é saber em quantos graus o forno se afasta do programado, com um certificado rastreável à RBC e explicado.
Certificado rastreável à RBC, com cada ponto explicado
Nossos padrões de referência são calibrados em laboratórios da RBC. Cada patamar medido vem com erro e incerteza, e explicamos o resultado para quem usa o forno.
Laboratório em Franca/SP desde 2017
Desde 2017, laboratórios e indústrias de Franca, Ribeirão Preto e região calibram conosco, com laboratório próprio em Franca/SP e contato direto pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
Mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, de fornos e muflas a instrumentos da bancada e da produção.
Os 12 instrumentos de temperatura e umidade num laboratório só
Termômetro, PT100, termopar, pirômetro, malha, controlador, termostato, termo-higrômetro, autoclave, estufa, câmara fria e mufla: veja os 12 instrumentos de temperatura e umidade e junte tudo num pedido.
Calibração e ajuste no mesmo lugar
Se o erro do controlador passa do seu critério, fazemos também o ajuste, como serviço separado e combinado no orçamento, sem trocar de fornecedor.
Nota 5,0 no Google
Os clientes falam do atendimento atencioso, da seriedade da equipe e da confiança de calibrar com rastreabilidade à RBC.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Melhor Laboratorio de Calibração Rastreável a RBC, com profissionais sérios e comprometidos com os seus clientes. Saímos muito satisfeitos
Felipe Emanuel Martins Gama Ótimo atendimento e serviço prestado!
Fabricio Soares
Perguntas frequentes sobre calibração de mufla
Qual é o valor da calibração de mufla?
O valor depende do que entra no serviço, das temperaturas de trabalho, do número de pontos, da quantidade de muflas, da urgência e do local. Com esses dados pelo WhatsApp, o orçamento de calibração sai com o valor certo para o seu caso.
Quanto tempo leva a calibração da mufla?
A mufla demora para chegar a cada patamar e estabilizar, e cada temperatura extra soma tempo ao serviço. O prazo é combinado no orçamento, de acordo com o número de fornos e de patamares.
O certificado de calibração da mufla tem validade?
O certificado não vence: ele registra como a mufla estava no dia da calibração. Recomendamos 12 meses como ponto de partida, e a sua empresa ajusta o intervalo pelo uso e pelo histórico; o guia sobre quem define o intervalo de calibração mostra como.
O certificado é RBC?
O certificado de calibração de mufla da Técnica Metrologia tem rastreabilidade metrológica à RBC: os nossos padrões de referência são calibrados em laboratórios da RBC. Você recebe o erro e a incerteza de cada temperatura, com o método explicado; o guia sobre calibração RBC explica os termos.
O certificado da mufla serve para a auditoria da ISO 9001?
O auditor da ISO 9001 costuma conferir se os equipamentos que afetam o resultado estão calibrados, com rastreabilidade e dentro do intervalo definido. O certificado traz a rastreabilidade à RBC, o erro e a incerteza; com a análise registrada pela sua equipe, é o que você apresenta, e a avaliação final é do auditor.
Calibração e aferição de mufla são a mesma coisa?
Sim, é o mesmo pedido: aferição é o nome antigo, e calibração é o termo técnico atual. A calibração registra o erro; o ajuste, outra etapa, é que corrige.
Vocês fazem o ajuste do controlador da mufla?
Sim. O ajuste do controlador é um serviço separado da calibração, combinado no orçamento, assim como a calibração feita depois dele.
O termopar da mufla entra na calibração?
Pode entrar de dois jeitos: dentro do forno, como parte da leitura do controlador, ou sozinho, fora do forno, com resultado próprio. A escolha é combinada no orçamento, conforme o que a sua empresa precisa provar.
A minha mufla trabalha acima de 1.000 °C. Como fica a calibração?
Os pontos acompanham os patamares em que o seu forno trabalha, e a faixa da sua mufla é confirmada no orçamento. Informe a temperatura máxima de uso e os patamares dos métodos no pedido.
O que preciso informar para o orçamento?
Informe quantas muflas são, as temperaturas de trabalho, o tipo de termopar, se o forno pode vir ao laboratório e onde ele está. Se o seu cliente ou o método pede uma temperatura específica, diga no pedido.
