A calibração de controlador de temperatura envia ao controlador um sinal de temperatura conhecido e registra, em cada ponto, quanto a indicação da tela se afasta do valor real e com que incerteza. É para quem opera fornos, estufas e câmaras pelo controlador e precisa provar que a tela mostra a temperatura certa. Sua empresa recebe um certificado rastreável à RBC, explicado, para decidir com segurança.
O que é a calibração de controlador de temperatura, que muita gente chama de aferição
O controlador de temperatura lê um sensor, como um PT100, um termopar ou um NTC, compara a leitura com o valor programado, o set point, e liga ou desliga o aquecimento ou a refrigeração. Calibrar o controlador é conferir se a temperatura que ele mostra corresponde ao sinal que recebe, ponto a ponto.
Para isso, o calibrador substitui o sensor e envia o sinal exato de uma temperatura conhecida: tensão para o termopar, resistência para o PT100. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Quem pede para "aferir o controlador" está pedindo a calibração: medir o erro da indicação e registrar num certificado. Corrigir o erro é o ajuste, que a Técnica Metrologia também faz, como serviço à parte.
Controlador PID
Calcula continuamente quanto aquecer ou resfriar para manter a temperatura estável no set point, sem grandes oscilações. É o mais comum em fornos, estufas e processos contínuos. Na calibração, conferimos a indicação; o desempenho do controle em si aparece no teste do equipamento.
Controlador liga-desliga
Liga o aquecimento abaixo do set point e desliga acima dele, com um pequeno intervalo entre os dois. É simples e aparece em câmaras, banhos e equipamentos mais antigos. Na calibração, além da indicação, podemos conferir os pontos em que as saídas mudam.
Controlador proporcional
Reduz a potência à medida que a temperatura se aproxima do set point, em vez de só ligar e desligar. Fica entre o liga-desliga e o PID em suavidade. Na calibração, o foco é o mesmo: a temperatura indicada para cada sinal recebido do sensor.
Indicador de temperatura
Só mostra a temperatura, sem controlar nada, e às vezes guarda alarmes ou registros. Muitas empresas usam o indicador como a tela oficial de liberação do processo. Na calibração, o indicador recebe o mesmo tratamento: sinal conhecido, leitura e erro de cada ponto.
Calibramos controladores e indicadores ligados a PT100, termopar ou NTC, nas faixas mais usadas na indústria e nos laboratórios; os padrões de referência da Técnica Metrologia nesta grandeza vão de −100 °C a 1.200 °C, e a faixa do seu controlador é confirmada no orçamento. Para calibrar os sensores e equipamentos no mesmo plano, veja os outros instrumentos de temperatura e umidade.

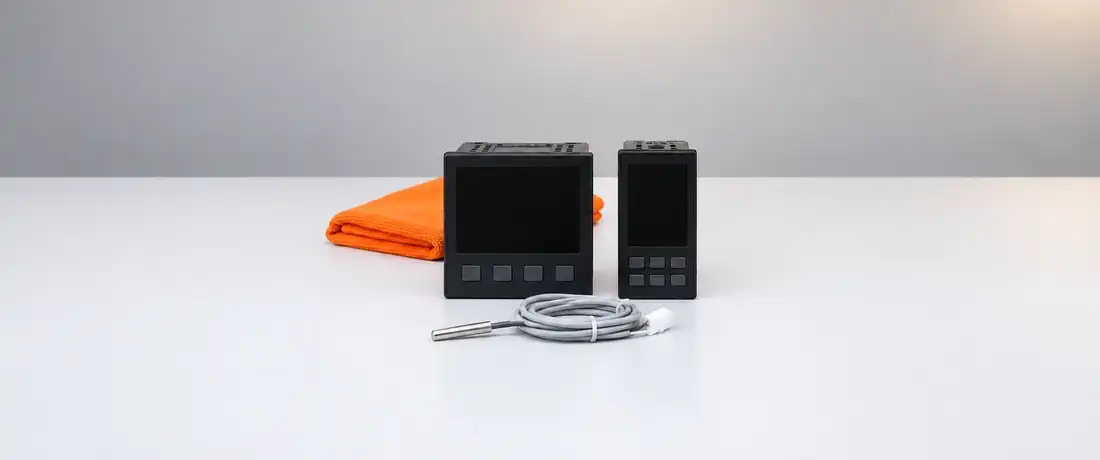

Quando a sua empresa precisa calibrar o controlador de temperatura
Calibre o controlador sempre que a temperatura da tela decidir a liberação de um lote, de um ciclo ou de uma etapa do processo. Na rotina, essa necessidade aparece com frequência numa destas seis situações.
A auditoria está marcada
O auditor costuma conferir os instrumentos que controlam temperatura de produto e processo. Calibrar o controlador antes deixa tempo para ler o resultado, ajustar o que for preciso e registrar a decisão.
O display mostra o set point e o termômetro de referência outra temperatura
A estufa mostra 105 °C estável, mas o termômetro de referência ao lado mede 101 °C. A diferença pode estar no sensor, no controlador ou na câmara. A calibração mostra a parte do controlador.
O controlador é novo ou foi trocado
O controlador novo chega configurado de fábrica, sem conferência na sua aplicação. Uma escolha errada de sensor ou de escala passa despercebida. A calibração mostra como ele lê antes de assumir o equipamento.
O intervalo está vencendo no plano de calibração
O plano de calibração marca a data de cada controlador. Calibrar dentro dessa data mantém o equipamento liberado e evita que um ciclo seja aprovado com base num controlador fora do intervalo.
O tipo de sensor ligado mudou
Trocar um termopar por um PT100, ou um tipo K por um tipo J, exige mudar a configuração do controlador. Se a configuração ficou para trás, a tela erra muito. Depois da troca, a calibração confirma a leitura.
O seu cliente pediu o certificado
Clientes de alimentos, farmacêutica e saúde costumam pedir evidência de que os equipamentos de temperatura estão controlados. Com o controlador calibrado, você responde com o certificado e o erro de cada ponto.
Quando outro caminho resolve melhor
Às vezes o equipamento pede outro tipo de calibração, e vale saber disso antes de pedir o orçamento.
O equipamento só liga e desliga num ponto?
Se o equipamento não mostra temperatura e só aciona num ponto ajustado por botão ou dial, quem faz esse trabalho é o termostato. Veja como funciona a calibração de termostato.
Sensor e controlador precisam ser conferidos juntos?
Quando a dúvida é o número final da tela, incluindo o erro do sensor, o caminho é calibrar o conjunto instalado. Veja como funciona a calibração de malha de temperatura, do sensor ao indicador.
Como funciona a calibração do controlador de temperatura na Técnica Metrologia
Cada etapa existe para que o erro registrado seja da leitura do controlador, e não de uma configuração trocada ou de um borne frouxo. O prazo é combinado no orçamento.
Orçamento a partir dos controladores e da faixa
Começamos pela lista: quantos controladores são, que sensor cada um lê, em que equipamento estão e em que temperaturas trabalham. Com isso, o orçamento define os pontos, o prazo e se a calibração acontece no laboratório ou no local, com o controlador instalado.
Inspeção das conexões e do sensor configurado
Antes de medir, conferimos os bornes, os cabos e a configuração: o tipo de sensor programado, a escala e as correções (offset) ativas. Um controlador configurado para tipo J lendo um termopar tipo K erra muito, e isso aparece aqui, antes de qualquer número.
Simulação elétrica do sinal ou comparação com sensor-padrão
O calibrador é ligado no lugar do sensor e envia o sinal exato de cada temperatura: milivolts para termopar, ohms para PT100 ou NTC. Quando combinado, o controlador também pode ser comparado com um sensor-padrão no mesmo meio térmico que o sensor dele.
Pontos mínimo, intermediário e máximo da faixa
Aplicamos o sinal nos pontos definidos no orçamento, cobrindo pelo menos o início, o meio e o fim da faixa de uso, com pontos extras perto do set point de trabalho. Vários pontos mostram se o erro muda ao longo da escala do controlador.
Estabilização, erro da indicação e incerteza
Em cada ponto, esperamos a indicação estabilizar e registramos várias leituras. O erro é a diferença entre a temperatura mostrada e a correspondente ao sinal aplicado. A incerteza reúne o calibrador, a resolução do display, a compensação da junta de referência e a repetição.
Emissão do certificado e devolução do controlador
Emitimos o certificado de calibração com os resultados de cada ponto, o tipo de sensor configurado e a rastreabilidade dos padrões. A entrega do controlador e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
O controlador trabalha com sensores, termostatos ou outros equipamentos no mesmo plano? Você pode enviar a lista com o controlador de temperatura, e montamos um orçamento de calibração só.

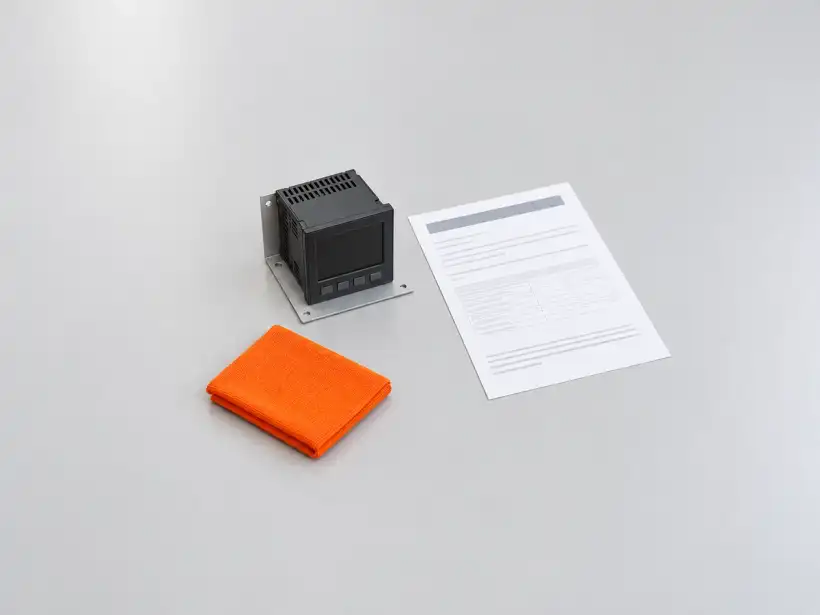

O que o certificado de calibração de controlador de temperatura entrega
O certificado mostra quanto a indicação do seu controlador erra em cada temperatura e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre o número da tela e a unidade de temperatura. O seu controlador é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do controlador e do tipo de sensor configurado
- Data da calibração
- Pontos de temperatura aplicados ao longo da faixa
- Valores obtidos: temperatura correspondente ao sinal e indicação do controlador em cada ponto
- Erro de indicação e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o controlador serve, pelo critério de aceitação do processo.
- O ajuste: também fazemos, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A qualificação do equipamento: provar que a câmara inteira mantém a temperatura é a qualificação térmica, outro serviço da Técnica Metrologia.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Temperatura do sinal aplicado | Indicação do controlador | Erro |
|---|---|---|
| 150,0 °C | 151,2 °C | +1,2 °C |
O calibrador enviou o sinal de 150,0 °C de um termopar tipo K, e o controlador mostrou 151,2 °C. O erro é de +1,2 °C: a tela mostra pouco mais de um grau a mais. Quando o display marca 150 °C, o sensor está mandando o sinal de cerca de 148,8 °C. A incerteza vem no certificado, ao lado do erro de cada ponto.
Se a estufa precisa ficar entre 148 °C e 152 °C, sua empresa soma o erro e a incerteza e compara o total com essa janela. Num controlador que mantém o set point pelo número da tela, esse erro desloca o equipamento inteiro.
Calibração, ajuste e verificação intermediária do controlador
Pense no relógio de parede da fábrica. Comparar a hora dele com a hora oficial é calibrar. Adiantar ou atrasar os ponteiros até ele acertar é ajustar. Com o controlador de temperatura funciona igual, e a verificação intermediária acompanha o instrumento entre uma calibração e outra.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência da tela contra um termômetro de referência calibrado, num ponto de trabalho | Intervenção que corrige a indicação do controlador | Aplicação de sinais conhecidos ou comparação com padrão, com erro e incerteza registrados em cada ponto |
| Quem faz | A sua empresa, entre calibrações, com o próprio termômetro de referência | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o controlador no dia a dia | Que o erro foi corrigido, junto com a calibração | O certificado de calibração com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três responde ao que o auditor pede
O documento que comprova a indicação do controlador na auditoria é o certificado de calibração. O ajuste e a verificação intermediária complementam esse certificado, cada um com o seu registro.
Critério de aceitação e intervalo de calibração do controlador de temperatura
Quem decide se o controlador serve e quando ele volta para a calibração é a sua empresa. O certificado traz os números; o critério de aceitação e o intervalo transformam esses números em decisão.
Quem define se o controlador serve para o processo
O critério de aceitação é o maior erro de indicação que a sua empresa aceita no controlador, definido a partir da janela de temperatura do equipamento ou do processo. Lembre que o erro do sensor se soma ao do controlador; quem fixa o limite de cada parte é a qualidade.
Na leitura do certificado, some o erro e a incerteza de cada ponto e compare com esse limite. Se o total ficou dentro, o controlador segue em uso. Se passou, ele pode ir para ajuste, ficar com um uso menos exigente ou ser trocado.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como intervalo de partida, enquanto o controlador ainda não tem histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico do instrumento, além da exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Controladores que liberam ciclos críticos costumam ganhar intervalo menor; o artigo sobre quem define o intervalo de calibração aprofunda essa decisão.
Quanto custa a calibração de controlador de temperatura: o que muda no orçamento
O valor da calibração de controlador de temperatura depende do sensor que ele lê, da faixa, de quantos pontos entram, de quantos instrumentos vão no pedido e de onde o serviço acontece. Com a lista em mãos, o orçamento já sai certo para os seus equipamentos.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo de sensor lido | Cada sensor pede um tipo de sinal simulado e uma conferência própria | Um controlador de termopar e um de PT100 |
| Faixa de uso | Faixas largas pedem mais pontos para cobrir a escala | Uma câmara de −30 °C a 10 °C e um forno de 0 °C a 1.000 °C |
| Número de pontos | Mais pontos mostram como o erro muda ao longo da faixa | Pontos extras perto do set point de trabalho |
| Quantidade no pedido | Vários controladores juntos organizam melhor o trabalho | Os controladores de todas as estufas no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Controladores embutidos em painéis que não podem ser desmontados |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a leitura do controlador de temperatura
Boa parte das leituras erradas de controlador vem da configuração e da ligação, e não do circuito eletrônico. Corrigir esses pontos protege o controle do equipamento e o próprio resultado da calibração.
Sensor configurado diferente do instalado
Controlador programado para tipo J com termopar tipo K instalado, ou para PT100 com NTC, converte o sinal pela curva errada.
O que fazer: confira o tipo de sensor no menu sempre que o sensor for trocado.
Correção (offset) aplicada sem registro
Um offset aplicado para "acertar" a tela corrige um ponto e pode piorar os outros, além de esconder o erro do sensor.
O que fazer: registre toda correção aplicada e prefira o ajuste com calibração antes e depois.
Set point confundido com temperatura real
O valor programado mostra o que o controlador quer, e não o que a câmara tem. Liberar o ciclo olhando o set point é um erro comum.
O que fazer: libere sempre pela temperatura medida e registre o valor lido.
Cabo de compensação errado no termopar
Cabo de cobre ou de outro tipo entre o termopar e o controlador gera tensão extra nos bornes, e a tela erra com o calor do painel.
O que fazer: use cabo de compensação do mesmo tipo do termopar até o borne.
Calibrar o controlador e dar o equipamento por qualificado
O controlador calibrado mostra certo o que o sensor lê, mas não prova que a câmara inteira tem a mesma temperatura.
O que fazer: quando a distribuição de temperatura importa, inclua a qualificação térmica no plano.

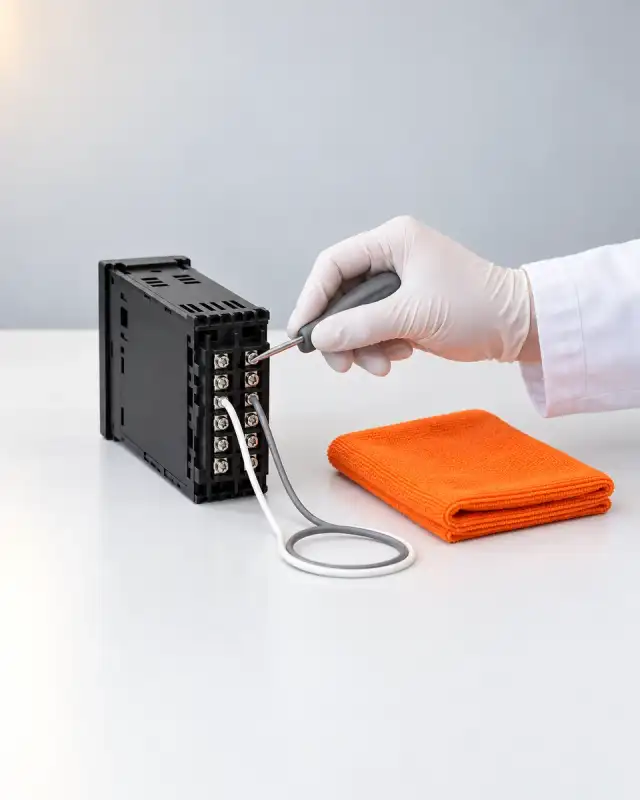

Bornes frouxos ou oxidados
Borne frouxo, oxidado ou com fio mal crimpado acrescenta resistência ou tensão ao sinal, e a leitura oscila.
O que fazer: reaperte e limpe os bornes na manutenção preventiva e confira a leitura depois de mexer no painel.
Por que calibrar o controlador de temperatura com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber um certificado rastreável à RBC e entender o que ele diz sobre a tela que libera os seus ciclos.
Certificado rastreável à RBC, com cada ponto explicado
Nossos padrões de referência são calibrados em laboratórios da RBC. O certificado traz o erro e a incerteza de cada ponto e o sensor configurado, e explicamos o resultado em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios de Franca, Ribeirão Preto e região, com laboratório próprio em Franca/SP e atendimento direto pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório. É experiência acumulada com os controladores e sensores que a indústria e os laboratórios da região usam todos os dias.
Os 12 instrumentos de temperatura e umidade num laboratório só
Termômetro, PT100, termopar, pirômetro, malha, controlador, termostato, termo-higrômetro, autoclave, estufa, câmara fria e mufla: veja os 12 instrumentos de temperatura e umidade e mande tudo no mesmo pedido.
Calibração e ajuste no mesmo lugar
Quando o erro passa do seu critério de aceitação, fazemos também o ajuste do controlador, como serviço separado e combinado no orçamento, no laboratório ou no local do cliente, conforme a necessidade de cada empresa.
Nota 5,0 no Google
A Técnica Metrologia tem Nota 5,0 no Google. Os clientes mencionam o atendimento rápido e certificados bem organizados, fáceis de consultar quando a qualidade precisa deles.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Melhor Laboratorio de Calibração Rastreável a RBC, com profissionais sérios e comprometidos com os seus clientes. Saímos muito satisfeitos
Felipe Emanuel Martins Gama Ótimo atendimento e serviço prestado!
Fabricio Soares
Perguntas frequentes sobre calibração de controlador de temperatura
Qual é o valor da calibração de um controlador de temperatura?
O valor muda com o tipo de sensor lido, a faixa, o número de pontos, a quantidade de controladores, a urgência e o local do serviço. Mande esses dados pelo WhatsApp, e o orçamento de calibração sai com o valor certo para os seus equipamentos.
Quanto tempo leva a calibração do controlador?
A simulação do sinal é rápida, mas cada ponto precisa de estabilização e de várias leituras, e o tempo cresce com a quantidade de controladores. Também contam a programação do laboratório e o local do serviço. O prazo é combinado no orçamento; se há auditoria marcada, informe a data.
O certificado de calibração do controlador tem validade?
Não tem prazo de validade: o certificado registra como o controlador estava no dia da calibração. Recomendamos 12 meses como ponto de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico do instrumento.
O certificado é RBC?
O certificado de calibração de controlador de temperatura da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com padrões de referência próprios, e esses padrões são calibrados em laboratórios da RBC, que levam a medição aos padrões nacionais e ao Sistema Internacional de Unidades (SI). Você recebe o erro e a incerteza de cada ponto, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na auditoria da ISO 9001, o auditor costuma verificar se os instrumentos que afetam o produto estão calibrados, com rastreabilidade comprovada e dentro do intervalo que a sua empresa definiu. O certificado mostra a rastreabilidade à RBC, o erro e a incerteza de cada ponto. Com a sua análise frente ao critério de aceitação, você tem o que apresentar; a avaliação final é do auditor.
Calibração e aferição de controlador são a mesma coisa?
Na prática, sim: "aferição" é como muitos pedidos ainda chegam. O nome técnico é calibração, que mede e registra o erro da indicação; corrigir esse erro é o ajuste.
Vocês fazem o ajuste do controlador?
Sim. A Técnica Metrologia faz o ajuste do controlador como serviço separado da calibração, combinado no orçamento. A calibração depois do ajuste também é combinada ali, para registrar o novo resultado.
O que preciso informar ao enviar o controlador?
Informe a identificação, o tipo de sensor ligado, a faixa de trabalho, o set point usual e o equipamento em que ele está. Se o controlador fica embutido num painel e não pode sair, diga no pedido, para combinarmos a calibração no local.
Calibrar o controlador qualifica a estufa ou o forno?
A calibração do controlador mostra o erro da indicação. Provar que a câmara inteira mantém a temperatura em todos os pontos, com o equipamento carregado ou vazio, é a qualificação térmica, outro serviço que também fazemos; veja como funciona a qualificação térmica.
O controlador é calibrado com o sensor?
Pode ser das duas formas. Por simulação, o calibrador substitui o sensor e mostra só o erro do controlador; com o sensor ligado e um padrão no mesmo meio, o resultado mostra o erro do conjunto, que é a calibração da malha. O pedido define qual das duas a sua empresa precisa.
