A calibração de estufa compara a temperatura que o controlador mostra com um padrão de referência, na temperatura em que a estufa trabalha, e registra o erro e a incerteza. Serve a laboratórios e indústrias que secam, incubam ou esterilizam por calor seco. Sua empresa recebe um certificado rastreável à RBC, explicado ponto a ponto.
O que é a calibração de estufa, que muita gente chama de aferição
Calibrar a estufa é comparar a temperatura que o controlador dela indica com um padrão de valor conhecido e anotar a diferença. Essa diferença, com a incerteza, vai para o certificado de calibração.
A estufa aquece e mantém a temperatura para secar, incubar, esterilizar por calor seco, ensaiar ou condicionar amostras. Quem decide o que acontece lá dentro é o controlador de temperatura, que lê um sensor e liga ou desliga o aquecimento. Se o controlador lê errado, a estufa inteira trabalha na temperatura errada. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
"Aferir a estufa" é como muita gente ainda chama esse serviço; o nome técnico atual é calibração. Calibrar mostra o erro. Tirar o erro é o ajuste, que a Técnica Metrologia também faz, como serviço separado.
Estufa de secagem
Tira a umidade de amostras, vidraria e materiais, muitas vezes em torno de 105 °C, temperatura comum em determinação de umidade. Na calibração, o ponto acompanha a temperatura que o método da sua empresa pede.
Estufa bacteriológica
Incuba culturas em temperatura baixa e estável, como 35 °C ou 37 °C. Na calibração, a resolução do display e a estabilidade pesam mais, porque a faixa aceita nesse tipo de ensaio costuma ser estreita.
Estufa de esterilização por calor seco
Trabalha em temperaturas bem mais altas que as de secagem, com ciclos longos. Na calibração, o ponto fica na temperatura do ciclo, e o sensor do equipamento é conferido no calor em que realmente trabalha.
Estufa com circulação natural ou forçada
Na natural, o ar quente sobe e circula sozinho; na forçada, um ventilador espalha o calor. Na calibração, o padrão fica junto ao sensor de controle, no mesmo ponto em que ele mede; a diferença entre pontos da câmara é assunto da qualificação.
Para a temperatura, os padrões de referência da Técnica Metrologia incluem um calibrador de temperatura de -100 °C a 1.200 °C e fornos padrão de -20 °C a 650 °C. Calibramos estufas nas faixas mais usadas na indústria e nos laboratórios, e uma temperatura fora do comum é confirmada no orçamento. A estufa costuma dividir a bancada com termômetros, sensores e muflas: veja os outros instrumentos de temperatura e umidade que calibramos.

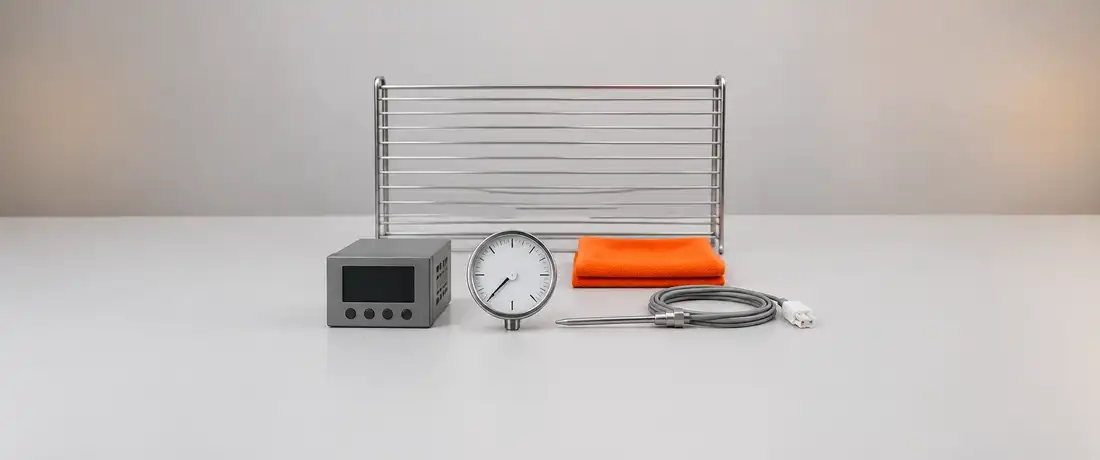

Quando a sua empresa precisa calibrar a estufa
A estufa precisa de calibração quando a sua empresa tem de mostrar que o controlador dela indica a temperatura certa. Os sinais aparecem no plano, na bancada e no próprio resultado dos ensaios.
A data da estufa chegou no plano de calibração
Cada estufa tem a sua data no plano da empresa. Calibrar antes dela mantém o equipamento liberado e evita que secagens e incubações fiquem paradas à espera do certificado.
O termômetro de conferência discorda do display
O termômetro colocado dentro da câmara marca 103 °C, e o display insiste em 105 °C. Um dos dois está errado, e só a comparação com um padrão diz qual.
O resultado do ensaio mudou sem explicação
A umidade da amostra subiu, a cultura cresceu diferente, e nada mudou no método. Antes de investigar o processo, vale saber se a estufa ainda trabalha na temperatura indicada.
O controlador ou o sensor foi trocado
Controlador ou sensor novo chega sem histórico na sua empresa. A calibração depois da troca mostra o erro do conjunto novo antes de a estufa voltar para a rotina.
A estufa é nova, mudou de lugar ou passou por manutenção
Transporte, nova instalação e conserto mexem em ligações e na posição do sensor. Calibrar depois dessas mudanças registra como a estufa ficou, com erro e incerteza.
O seu cliente pediu o certificado da estufa
Cliente que audita o seu laboratório ou a sua fábrica costuma pedir o certificado dos equipamentos que afetam o resultado. Com a estufa calibrada, você responde com o documento.
Quando outro caminho resolve melhor
Há pedidos que parecem calibração e pedem outra entrega. Vale identificar antes do orçamento.
Precisa provar a temperatura em toda a câmara?
Para mostrar que cantos, centro e prateleiras ficam na faixa, o serviço é outro, com vários sensores. Veja como funciona a qualificação térmica de estufa.
Só o termostato de segurança precisa de certificado?
O termostato que corta o aquecimento em caso de superaquecimento pode ser calibrado à parte. Veja a calibração de termostato.

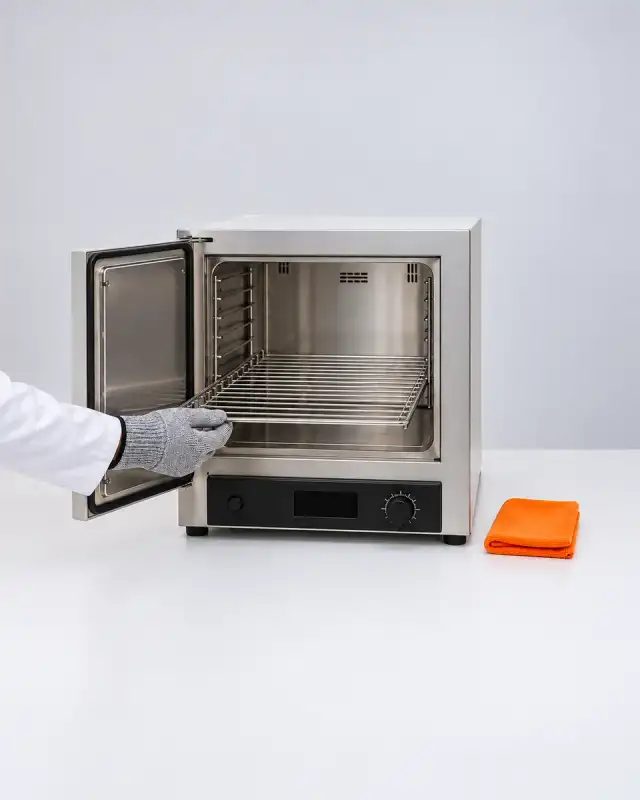

Como funciona a calibração da estufa na Técnica Metrologia
Cada etapa, do pedido ao certificado, existe para que o erro registrado seja o do controlador da sua estufa, e não o da pressa ou da porta aberta. O prazo é combinado no orçamento.
Orçamento a partir das estufas e das temperaturas de trabalho
Começamos pelo que a sua empresa usa: quantas estufas, de que tipo e em que temperaturas. Uma estufa que trabalha em 105 °C e em 180 °C pede pontos nas duas, e é isso que define o serviço e a programação.
Inspeção da câmara, do sensor e do controlador
Conferimos a vedação da porta, a fixação do sensor, o estado do controlador e dos alarmes. Porta que não fecha ou sensor solto mudam a temperatura lida, e o certificado precisa refletir o instrumento, e não um defeito de montagem.
Estabilização na temperatura de trabalho
Registramos as condições do local e deixamos a estufa chegar à temperatura de trabalho e estabilizar, nas condições combinadas. Medir durante o aquecimento mostraria a subida da câmara, e não o erro do controlador.
Comparação da indicação do controlador com o padrão
Com a estufa estável, o padrão de temperatura fica junto ao sensor de controle, no mesmo ponto em que ele mede. Comparamos as duas leituras, repetimos a comparação e passamos para o próximo ponto combinado.
Cálculo do erro e da incerteza
O erro é a diferença entre o que o controlador mostra e o que o padrão mede. A incerteza soma as fontes de dúvida do resultado, como o próprio padrão, a resolução do display e a pequena oscilação da estufa em torno da temperatura.
Certificado emitido e resultado explicado
O certificado sai com os resultados de cada ponto e a rastreabilidade dos padrões. A entrega segue o combinado no orçamento, e a nossa equipe explica o resultado à sua sempre que alguma linha gerar dúvida.
Tem outras estufas ou instrumentos para calibrar? Mande a lista junto com a estufa, e o orçamento de calibração sai num pedido só.

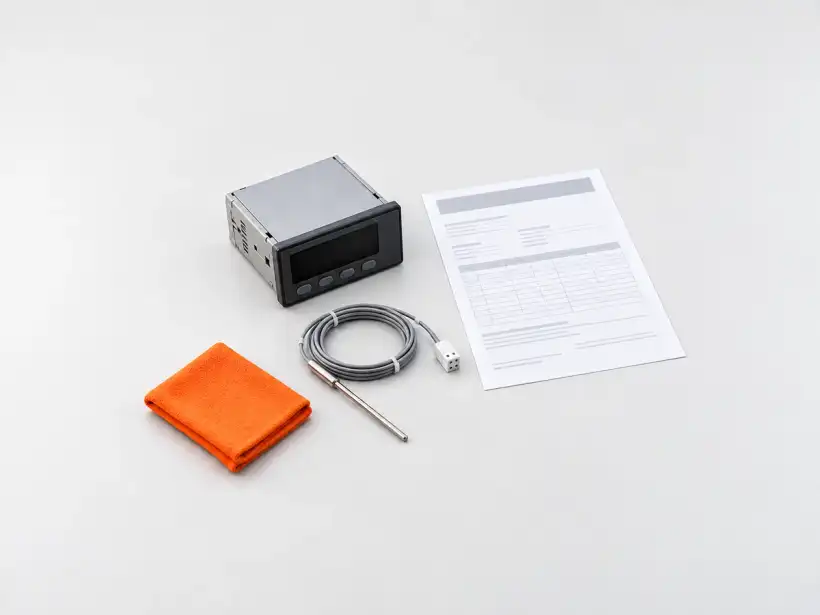

O que o certificado de calibração de estufa entrega
O certificado diz quanto o controlador da estufa erra em cada temperatura medida e com que incerteza, e mostra de onde vem cada medida. Essa origem é a rastreabilidade metrológica, a cadeia que liga a leitura do display às unidades de medida. O controlador da sua estufa é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação da estufa e do controlador
- Data e local da calibração
- Temperaturas medidas
- Valor do padrão e indicação do controlador em cada temperatura
- Erro de indicação e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se a estufa segue em uso, pelo critério de aceitação do método.
- O ajuste: fazemos também, no controlador, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; 12 meses é o ponto de partida que recomendamos.
- A verificação intermediária: feita pela sua equipe entre calibrações, com um termômetro calibrado dentro da câmara.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Valor do padrão | Indicação do controlador | Erro |
|---|---|---|
| 105,0 °C | 103,8 °C | -1,2 °C |
O controlador mostrou 103,8 °C com o padrão em 105,0 °C: ele lê 1,2 °C a menos. Na prática, quando o display marca 105,0 °C, a estufa está perto de 106,2 °C. A incerteza aparece no certificado ao lado do erro, para a sua empresa somar os dois antes de comparar com o limite do método.
Calibração, ajuste e qualificação térmica da estufa
O pedido de estufa "calibrada e qualificada" junta duas entregas. Calibrar o controlador mostra se ele indica certo; a qualificação térmica mostra se a câmara inteira chega à temperatura e se mantém nela. IQ, OQ e PQ são as etapas da qualificação (de instalação, de operação e de desempenho), e o mapeamento é o ensaio com vários sensores pela câmara, dentro dela. A Técnica Metrologia faz a qualificação térmica do equipamento, com orçamento próprio.
Deslize para ver as outras colunas
| Critério | Ajuste | Qualificação térmica | Calibração dos instrumentos (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Intervenção que corrige o erro do controlador | Ensaio com vários sensores pela câmara, nas etapas IQ, OQ e PQ | Comparação do controlador com padrões, com erro e incerteza de cada ponto |
| Quem faz | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, com orçamento de qualificação térmica | A Técnica Metrologia, com a estufa instalada, no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Sim | Não | Não |
| Gera certificado? | A calibração depois do ajuste é combinada no orçamento | Gera o relatório da qualificação | Sim, o certificado de calibração |
| Quando fazer | Quando o erro passa do critério de aceitação | Na instalação, depois de mudanças relevantes e na periodicidade que a sua empresa definir | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que o erro foi corrigido, junto com a calibração | Que a câmara inteira atinge e mantém a temperatura | Que o controlador indica certo, com rastreabilidade metrológica à RBC, erro e incerteza |
Qual das três responde ao que o auditor pede
Para o controlador, o certificado de calibração; para o comportamento da câmara, o relatório da qualificação. Quando o pedido diz "calibrada e qualificada", são os dois documentos.
Critério de aceitação e intervalo de calibração da estufa
A sua empresa decide se a estufa serve e quando ela volta à calibração. O certificado entrega o erro e a incerteza; o critério e o intervalo viram esses números em decisão registrada.
Quem define se a estufa serve ao método
O critério de aceitação é o desvio máximo que a sua empresa aceita na temperatura da estufa, tirado do método de ensaio ou do processo. Uma secagem a 105 °C pode aceitar alguns graus; uma incubação a 37 °C costuma aceitar bem menos.
Na leitura do certificado, some o erro e a incerteza de cada ponto e compare com esse desvio máximo. Se o total cabe, a estufa segue em uso; se passa, vai para ajuste ou para um uso menos exigente.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como intervalo de partida, enquanto a estufa ainda não tem histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade dos ensaios e pelo histórico do equipamento, além da exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco.
Quanto custa a calibração de estufa: o que muda no orçamento
O valor da calibração de estufa muda conforme o tipo, as temperaturas usadas, a quantidade de equipamentos e o lugar do serviço.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo de estufa | Cada tipo tem temperaturas e exigências diferentes | Uma bacteriológica a 37 °C e uma de calor seco |
| Temperaturas de trabalho | Cada temperatura usada vira um ponto de calibração | Uma estufa usada em 105 °C e em 180 °C |
| Número de pontos | Mais pontos mostram o erro ao longo da faixa de uso | Um ponto extra na temperatura mais crítica do método |
| Quantidade de estufas | Várias no mesmo pedido facilitam a programação | As estufas do laboratório de controle de qualidade |
| Urgência | Uma data apertada muda a programação da equipe | Uma estufa nova que precisa entrar logo na rotina |
| Local do serviço | Com a estufa instalada, conta onde ela está | Estufas em Franca e em Ribeirão Preto |
Para quem calibra o parque inteiro ao longo do ano, o contrato de calibrações reúne datas e condições num acordo só.
Erros comuns que distorcem a leitura dos instrumentos da estufa
Muitos desvios de temperatura na estufa nascem do uso do dia a dia, e não do controlador. Corrigir esses hábitos melhora o ensaio e o resultado da calibração.
Ler logo depois de abrir a porta
A porta aberta derruba a temperatura perto do sensor, e o display leva minutos para se recuperar.
O que fazer: espere a estufa voltar a estabilizar antes de anotar a leitura.
Carga que bloqueia a circulação de ar
Bandejas encostadas nas paredes e prateleiras lotadas mudam a temperatura perto do sensor.
O que fazer: deixe espaço entre as peças e livre as saídas de ar da câmara.
Confundir set point com temperatura real
O set point é o que você pede; a indicação é o que o controlador lê; a temperatura real só o padrão mostra.
O que fazer: use o erro do certificado para corrigir essa leitura.
Mudar o set point e medir em seguida
Depois de mudar a temperatura programada, a estufa passa e volta algumas vezes até estabilizar.
O que fazer: espere o tempo de estabilização antes de colocar amostras ou anotar leituras.
Conferir com termômetro sem calibração
Comparar o display com um termômetro sem certificado troca uma dúvida por outra.
O que fazer: use na verificação intermediária só termômetro calibrado, com o erro conhecido.
Estufa perto de sol, ar-condicionado ou outra estufa
Sol na lateral, ar frio no painel ou calor de equipamento vizinho mexem no controle.
O que fazer: instale a estufa longe dessas fontes e com espaço para ventilar.
Por que calibrar a estufa com a Técnica Metrologia
Calibrar a estufa com a Técnica Metrologia é sair com um certificado rastreável à RBC e com a resposta para a dúvida entre calibrar e qualificar.
Certificado rastreável à RBC, com cada ponto explicado
Nossos padrões de referência são calibrados em laboratórios da RBC. Cada temperatura medida vem com erro e incerteza, e explicamos o resultado em linguagem que a sua equipe usa.
Laboratório em Franca/SP desde 2017
Desde 2017, laboratórios e indústrias de Franca, Ribeirão Preto e região calibram conosco, com laboratório próprio em Franca/SP e conversa direta pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
Mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, em equipamentos da bancada e da produção, de estufas a instrumentos de processo.
Os 12 instrumentos de temperatura e umidade num laboratório só
Termômetro, PT100, termopar, pirômetro, malha, controlador, termostato, termo-higrômetro, autoclave, estufa, câmara fria e mufla: conheça os 12 instrumentos de temperatura e umidade e mande tudo junto.
Calibração e ajuste no mesmo lugar
Se o erro do controlador passa do seu critério, fazemos também o ajuste, como serviço separado e combinado no orçamento, sem trocar de fornecedor no meio do caminho.
Nota 5,0 no Google
Nas avaliações, os clientes falam de profissionais sérios, do atendimento atencioso e da confiança de calibrar com rastreabilidade à RBC.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A estufa é calibrada instalada, no local da sua empresa, sob avaliação prévia; os demais instrumentos, também no laboratório em Franca. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Melhor Laboratorio de Calibração Rastreável a RBC, com profissionais sérios e comprometidos com os seus clientes. Saímos muito satisfeitos
Felipe Emanuel Martins Gama Ótimo atendimento e serviço prestado!
Fabricio Soares
Perguntas frequentes sobre calibração de estufa
Quanto custa calibrar uma estufa?
O valor depende do tipo de estufa, das temperaturas de trabalho, do número de pontos, de quantas estufas entram no pedido, da urgência e do local. Com essas informações no WhatsApp, o orçamento de calibração sai fechado para o seu caso.
Quanto tempo a calibração da estufa leva?
A estufa precisa chegar à temperatura e estabilizar antes de cada comparação, e cada temperatura extra soma tempo ao serviço. O prazo é combinado no orçamento, de acordo com a quantidade de estufas e a rotina do seu laboratório.
O certificado de calibração da estufa tem validade?
Não há prazo de validade no certificado: ele registra como o controlador estava no dia da calibração. Recomendamos 12 meses como ponto de partida, e a sua empresa ajusta o intervalo pelo uso e pelo histórico; o guia sobre quem define o intervalo de calibração mostra como.
O certificado é RBC?
O certificado de calibração de estufa da Técnica Metrologia tem rastreabilidade metrológica à RBC: os padrões de referência que usamos são calibrados em laboratórios da RBC. Você recebe o erro e a incerteza de cada ponto, com o método explicado; os termos estão no guia sobre calibração RBC.
O certificado da estufa serve para a auditoria da ISO 9001?
O auditor da ISO 9001 costuma verificar se os equipamentos que afetam o resultado estão calibrados, com rastreabilidade e dentro do intervalo que a sua empresa definiu. O certificado traz a rastreabilidade à RBC, o erro e a incerteza; junto com a análise registrada pela sua equipe, é o que você apresenta, e quem avalia é o auditor.
A estufa precisa ficar vazia durante a calibração?
A condição da câmara, vazia ou com uma carga típica, é combinada no orçamento, conforme o uso que a sua empresa quer retratar. O importante é que a estufa esteja livre para estabilizar na temperatura de trabalho durante o serviço.
Calibrar e aferir a estufa é a mesma coisa?
É o mesmo pedido: aferição é o nome antigo, e calibração é o termo técnico usado hoje. Calibrar registra o erro; o ajuste, outra etapa, é que corrige.
Vocês ajustam o controlador da estufa?
Sim. O ajuste do controlador é um serviço separado da calibração, combinado no orçamento, assim como a calibração feita depois dele.
O termostato de segurança entra na calibração da estufa?
Pode entrar, se a sua empresa pedir: ele é outro instrumento, com o seu próprio resultado no certificado. Quando o pedido é só o termostato, existe também a calibração de termostato separada.
O que preciso informar para o orçamento?
Informe quantas estufas são, o tipo, as temperaturas de trabalho e onde elas estão. Se o seu cliente ou o método pede alguma temperatura específica, diga no pedido.
