A calibração de vacuômetro aplica valores conhecidos de vácuo, medidos por um padrão, e registra em cada ponto quanto o instrumento erra e com que incerteza, na ida e na volta. É para quem controla vácuo em bombas, autoclaves, estufas, secagem, refrigeração ou embalagem e precisa comprovar a leitura. Sua empresa recebe um certificado rastreável à RBC, explicado ponto a ponto.
O que é a calibração de vacuômetro, que muita gente chama de aferição
Calibrar o vacuômetro é comparar o que ele indica com o valor medido por um padrão, nos mesmos pontos de vácuo, e registrar a diferença. Vácuo é qualquer pressão abaixo da atmosférica, e o certificado mostra o erro e a incerteza de cada ponto dessa faixa.
O padrão de referência usado é o calibrador de pressão da Técnica Metrologia, que cobre de -12 psi a 10.000 psi (cerca de -0,8 bar a 700 bar), e, conforme a faixa, a bomba de pressão padrão, de -0,5 bar a 800 bar. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
O vácuo é aplicado em etapas, descendo até o fim da faixa, e depois aliviado pelos mesmos pontos. A diferença de leitura entre a descida e a volta, num mesmo ponto, é a histerese, e ela também vai ao certificado.
Muitos clientes chamam o pedido de "aferição do vacuômetro", o nome que ficou no balcão. O termo técnico hoje é calibração: medir e registrar o erro. Corrigir o erro é o ajuste, que também fazemos, como serviço à parte.
Relativo, absoluto ou diferencial: o que muda na leitura
O vacuômetro relativo mede quanto a pressão está abaixo da atmosférica do lugar, por isso a leitura acompanha o tempo e a altitude. O absoluto mede a partir do vácuo perfeito e não depende da atmosfera. O diferencial mede a diferença entre duas tomadas. A calibração segue a referência de cada um, e o certificado diz qual foi.
Vacuômetro mecânico de tubo Bourdon
É o vacuômetro de ponteiro mais comum em bombas de vácuo, sistemas de sucção e linhas de refrigeração. O tubo curvo se fecha à medida que o vácuo aumenta e arrasta o ponteiro. Na calibração, conferimos o erro de cada ponto, o retorno ao zero e a histerese, que revelam o estado do mecanismo.
Vacuômetro mecânico de cápsula
A cápsula, formada por duas membranas finas, responde bem a valores pequenos de vácuo e aparece em embalagem, ventilação e laboratório. É um elemento sensível, que pede o vácuo aplicado devagar. Na calibração, os pontos se concentram na faixa estreita em que esse vacuômetro trabalha no seu processo.

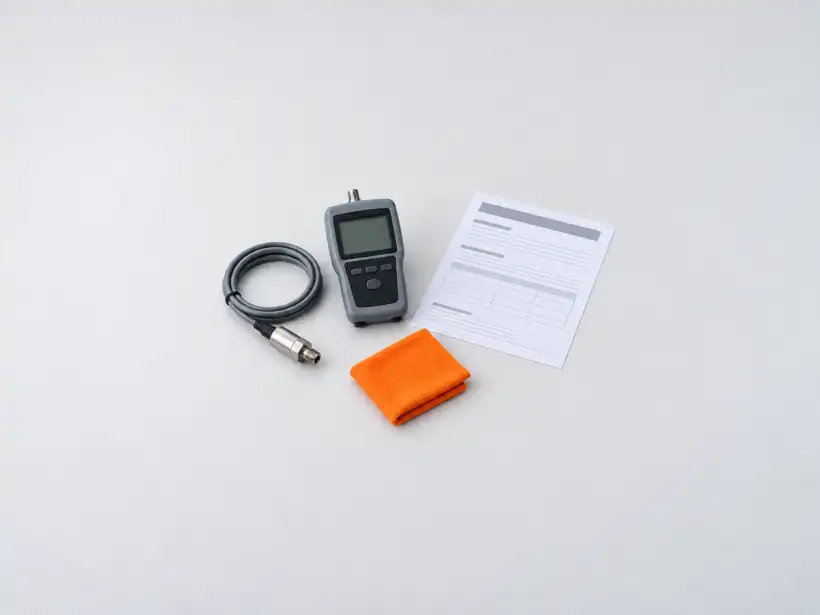

Vacuômetro eletrônico (digital)
O sensor eletrônico mostra o vácuo em número, em mbar, kPa, torr, mmHg ou inHg, conforme a configuração. A leitura é direta, mas o display, a unidade e o zero passam a merecer atenção. Na calibração, conferimos esses pontos e a estabilidade da indicação ao longo da faixa.
Calibramos vacuômetros mecânicos e digitais na faixa de vácuo usual da indústria; quando o seu instrumento trabalha numa faixa fora do comum, ela é confirmada no orçamento. Se o parque também tem manômetros, transmissores e pressostatos, veja os outros instrumentos de pressão e vazão que calibramos no mesmo laboratório.

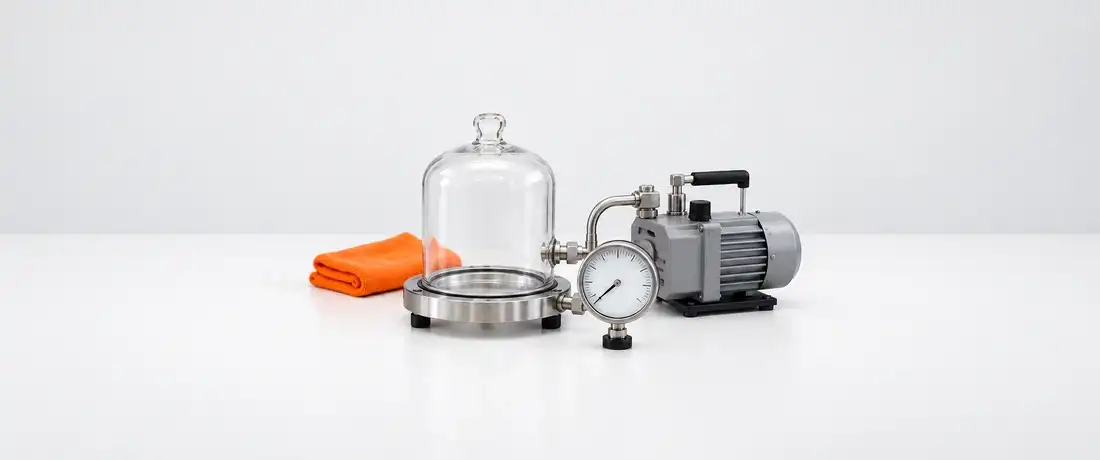

Quando a sua empresa precisa calibrar o vacuômetro
Calibre o vacuômetro sempre que o resultado do processo depender do vácuo que ele indica. Essa hora aparece antes da auditoria, quando a autoclave ou a secagem não se comporta como o mostrador sugere ou quando o seu cliente pede o certificado.
A auditoria está marcada
O auditor pede o certificado dos instrumentos que controlam etapas críticas, como a autoclave e a estufa a vácuo. Calibrar com folga dá tempo de ler o resultado, decidir o uso e, se for preciso, programar o ajuste antes da visita.
O processo não chega ao vácuo indicado
O vacuômetro marca -800 mbar, mas a embalagem não sela bem ou a secagem demora mais que o normal. A falha pode estar na bomba ou na leitura. A calibração mostra o erro do instrumento e direciona a manutenção.
Óleo ou água entrou na conexão
Retorno de óleo da bomba, condensado ou produto aspirado chegam ao elemento sensor e mudam a leitura. Depois de um episódio assim, o vacuômetro precisa ser limpo e calibrado para mostrar se ainda mede certo.
A leitura muda com o tempo lá fora
No vacuômetro relativo, o mesmo processo pode marcar valores diferentes em dias de pressão atmosférica diferente. Antes de culpar a bomba, a calibração separa o que é erro do instrumento do que é variação da atmosfera.
O intervalo está vencendo no plano de calibração
O plano de calibração indica a data de cada vacuômetro. Calibrar antes dela mantém o instrumento liberado e evita que a autoclave ou a linha de embalagem fique parada à espera de um certificado.
O seu cliente pediu o certificado
Clientes de setores regulados conferem os instrumentos que acompanham esterilização, secagem e embalagem. Com o vacuômetro calibrado, você entrega o certificado com o erro e a incerteza de cada ponto de vácuo.
Quando outro caminho resolve melhor
Às vezes o processo pede uma escala diferente, e vale ajustar a lista antes do orçamento.
A escala tem vácuo e pressão?
Se a mesma linha passa do vácuo à pressão positiva, o instrumento é um manovacuômetro, com o zero no meio da escala. Veja como funciona a calibração de manovacuômetro.
O processo só trabalha com pressão positiva?
Em compressores, redes de ar e sistemas hidráulicos, quem mede é o manômetro. Veja a calibração de manômetro.
Como funciona a calibração do vacuômetro na Técnica Metrologia
Cada etapa existe para separar o erro do vacuômetro de tudo o que pode atrapalhar a medida de vácuo: vazamento, resíduo e variação da atmosfera. O prazo é combinado no orçamento.
Orçamento pela faixa e pelo tipo de medição
Começamos pela lista: quantos vacuômetros, mecânicos ou digitais, relativos ou absolutos, com que escala e em que vácuo o processo trabalha. É nesse valor que o erro mais pesa. Com isso, o orçamento define os pontos, o prazo e se o serviço acontece no laboratório ou na sua empresa.
Inspeção da entrada, da vedação e do display
Antes de aplicar vácuo, conferimos a entrada do instrumento, que precisa estar livre de óleo e de água, a vedação da conexão e o estado do ponteiro ou do display. Um vazamento pequeno impede o vácuo de estabilizar. O estado de chegada do vacuômetro fica registrado.
Registro das condições e da pressão barométrica
Registramos as condições do ambiente e a pressão barométrica no momento da calibração. No vacuômetro relativo, a pressão atmosférica é a própria referência da leitura; no absoluto, ela entra no cálculo da comparação. Sem esse registro, o resultado fica sem contexto.

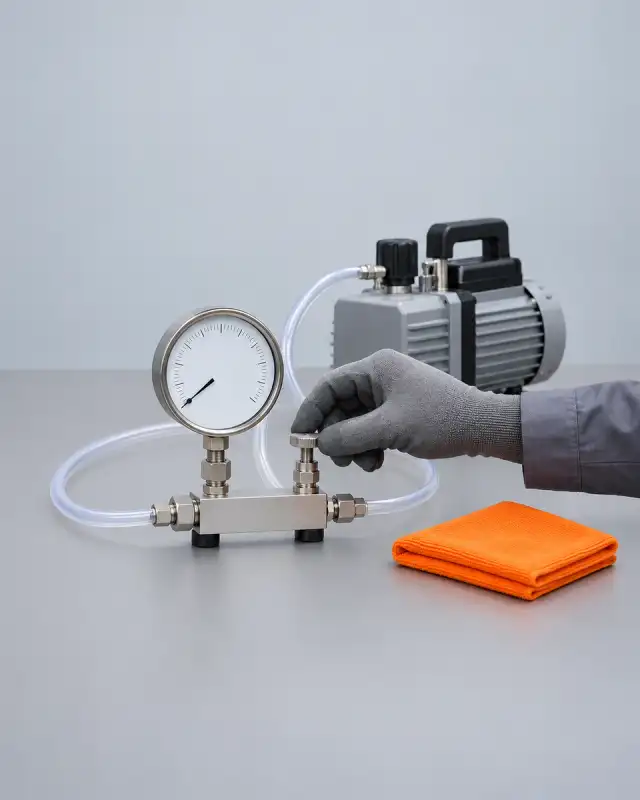

Pontos de vácuo, descendo e voltando
O vacuômetro e o padrão de referência (o calibrador de -12 psi a 10.000 psi ou a bomba padrão de -0,5 bar a 800 bar, conforme a faixa) recebem o mesmo vácuo. Descemos em etapas pelos pontos definidos no orçamento, esperando a estabilização de cada um, e voltamos pelos mesmos pontos.
Cálculo do erro, da histerese e da incerteza
Em cada ponto, o erro de indicação é a diferença entre a leitura do vacuômetro e o valor do padrão. A histerese vem da comparação entre descida e volta, e a repetibilidade, de leituras repetidas no mesmo ponto. A incerteza soma essas fontes às do padrão e da resolução.
Emissão do certificado e devolução do vacuômetro
Por fim, emitimos o certificado de calibração com os resultados de cada ponto, o tipo de medição e a rastreabilidade dos padrões. A entrega do vacuômetro e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que surgir dúvida na leitura.
Vai calibrar outros instrumentos junto? Você pode enviar a lista com o vacuômetro, e montamos um orçamento de calibração só.
O que o certificado de calibração de vacuômetro entrega
O certificado mostra quanto o seu vacuômetro erra em cada ponto de vácuo, com a incerteza e com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma cadeia contínua de comparações que liga a leitura do seu processo à unidade de pressão. O seu vacuômetro é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do vacuômetro, com tipo, escala, unidade e tipo de medição
- Data da calibração e pressão barométrica registrada
- Pontos medidos ao longo da faixa de vácuo, na descida e na volta
- Valores obtidos: valor do padrão e indicação do vacuômetro em cada ponto
- Erro de indicação, histerese e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o vacuômetro segue no processo, pelo critério de aceitação definido para ele.
- O ajuste: também fazemos, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, comparando o vacuômetro com outro já calibrado, no vácuo de trabalho.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Sentido | Valor do padrão | Indicação do vacuômetro | Erro |
|---|---|---|---|
| Descendo (aumentando o vácuo) | -600 mbar | -585 mbar | +15 mbar |
| Voltando (aliviando o vácuo) | -600 mbar | -580 mbar | +20 mbar |
No ponto de -600 mbar, o vacuômetro mostrou -585 mbar na descida e -580 mbar na volta. O erro positivo quer dizer que ele indica menos vácuo do que existe de fato: +15 mbar na descida e +20 mbar na volta, com 5 mbar de histerese entre as duas leituras. No certificado, a incerteza vem ao lado do erro de cada ponto.
O sentido do erro importa para a decisão. Se a etapa exige pelo menos -550 mbar, um vacuômetro que mostra menos vácuo que o real deixa margem a favor do processo; se ele mostrasse mais vácuo que o real, a operação poderia aceitar um ciclo que não chegou ao valor exigido.
Calibração, ajuste e verificação intermediária do vacuômetro
O velocímetro do carro ajuda a separar as três coisas. Rodar ao lado de um GPS e perceber que o painel mostra 100 km/h quando você está a 96 km/h é calibrar: você comparou e registrou a diferença. Levar à oficina para reprogramar o painel é ajustar. Com o vacuômetro é igual, e a verificação intermediária confere o instrumento no intervalo entre duas calibrações.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida, com um vacuômetro de referência já calibrado, no vácuo de trabalho do processo | Intervenção no mecanismo ou na configuração que corrige o erro do vacuômetro | Comparação com padrão em pontos da faixa de vácuo, com erro, histerese e incerteza de cada ponto |
| Quem faz | A sua empresa, entre calibrações | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o vacuômetro entre calibrações | Que o erro foi corrigido, junto com a calibração | O certificado de calibração com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três responde ao que o auditor pede
Quem comprova a leitura do vacuômetro na auditoria é o certificado de calibração. A verificação intermediária e o ajuste mantêm o instrumento sob controle entre um certificado e outro.
Critério de aceitação e intervalo de calibração do vacuômetro
O certificado traz os números de cada ponto; a sua empresa decide o que fazer com eles, pelo critério de aceitação e pelo intervalo de calibração.
Quem define se o vacuômetro serve para o processo
O critério de aceitação é o erro máximo que a sua empresa aceita no vacuômetro, a partir do vácuo que a etapa precisa garantir. Numa autoclave, o limite costuma ser mais apertado do que numa linha de sucção de uso geral. Quem fixa esse limite é a qualidade, junto com o processo.
Ao ler o certificado, some o erro e a incerteza dos pontos da faixa de trabalho, olhe o sentido do erro e compare com o limite. Dentro dele, o vacuômetro segue em uso. Fora, ele pode ir para ajuste ou passar para uma etapa em que o vácuo pesa menos no resultado.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Para o vacuômetro ainda sem histórico, recomendamos 12 meses como intervalo de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico do instrumento e pela exigência do seu cliente. Vacuômetros expostos a óleo e condensado costumam pedir um intervalo menor.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Para montar esse raciocínio passo a passo, veja como definir o intervalo entre calibrações.
Quanto custa a calibração de vacuômetro: o que muda no orçamento
O valor da calibração de vacuômetro depende do tipo de medição, da faixa, de quantos pontos e instrumentos entram no pedido e de onde o serviço acontece. Com a lista e a escala de cada vacuômetro, o orçamento sai certo.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo de medição | Relativo, absoluto e diferencial pedem referências e cálculos diferentes | Um vacuômetro relativo de bomba e um absoluto de estufa |
| Faixa de vácuo | A extensão da faixa define o arranjo do padrão e o número de etapas | Uma escala de 0 a -1 bar e outra de 0 a -100 mbar |
| Número de pontos | Mais pontos mostram melhor o comportamento ao longo da escala | Pontos extras no vácuo em que a autoclave trabalha |
| Quantidade no pedido | Vários vacuômetros juntos organizam melhor a programação | Os vacuômetros das linhas de embalagem no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Vacuômetros instalados em autoclaves que não podem parar |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações reúne datas e condições num acordo só.
Erros comuns que distorcem a leitura do vacuômetro
No vácuo, pequenos descuidos de instalação e de leitura viram diferenças grandes. Corrigir esses hábitos protege o processo e o resultado da calibração.
Confundir vácuo relativo e absoluto
O mesmo vácuo aparece como -900 mbar no relativo e perto de 100 mbar no absoluto, e trocar um pelo outro distorce a decisão.
O que fazer: anote no cadastro o tipo de medição e use a mesma referência no procedimento e no certificado.
Misturar mbar, torr e mmHg
Vacuômetros da mesma planta podem mostrar unidades diferentes, e um valor copiado sem unidade vira erro de processo.
O que fazer: registre sempre valor e unidade juntos e padronize a unidade nos instrumentos da mesma etapa.
Vapor ou óleo da bomba no instrumento
O óleo que volta da bomba e o vapor do processo chegam ao elemento sensor e endurecem a resposta.
O que fazer: use separador ou filtro na tomada do vacuômetro e drene a linha antes de desconectar o instrumento.
Tubulação longa até o ponto de medida
Mangueira longa, fina ou com vazamento faz o vacuômetro medir um vácuo diferente do que existe na câmara.
O que fazer: instale o instrumento perto do ponto que importa, com conexão curta, firme e bem vedada.
Abertura brusca para a atmosfera
Quebrar o vácuo de uma vez faz o ponteiro voltar com pancada e, com o tempo, desloca o zero.
O que fazer: alivie o vácuo aos poucos, pela válvula, e mantenha o instrumento isolado durante a abertura da câmara.
Leitura de lado no mecânico
No vacuômetro de ponteiro, ler o mostrador de lado desloca o valor em relação à escala.
O que fazer: leia de frente, com o olho alinhado ao ponteiro, e prefira o digital onde o vácuo precisa ser registrado a cada ciclo.
Por que calibrar o vacuômetro com a Técnica Metrologia
Calibrar o vacuômetro com a Técnica Metrologia é receber um certificado rastreável à RBC que deixa claro o sentido de cada erro e o que ele significa para o seu processo.
Certificado rastreável à RBC, com cada ponto explicado
Nossos padrões de referência de pressão, de -12 psi a 10.000 psi, são calibrados em laboratórios da RBC. O certificado traz o erro, a incerteza e o tipo de medição de cada ponto, explicados em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios de Franca, Ribeirão Preto e região, com laboratório próprio em Franca/SP e conversa direta pelo WhatsApp, do pedido à entrega do certificado.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, com instrumentos de pressão, vácuo, temperatura, massa e dimensão que a indústria e os laboratórios da região usam todos os dias.
Os 8 instrumentos de pressão e vazão num laboratório só
Manômetro, manovacuômetro, vacuômetro, transmissor de pressão, pressostato, controlador de pressão, malha de pressão e rotâmetro: veja os 8 instrumentos de pressão e vazão que calibramos e mande tudo no mesmo pedido.
Calibração e ajuste no mesmo lugar
Quando o erro passa do seu critério de aceitação, fazemos também o ajuste do vacuômetro, como serviço separado e combinado no orçamento, no laboratório ou no local do cliente, conforme a necessidade de cada empresa.
Nota 5,0 no Google
Nota 5,0 no Google. Os clientes que avaliam a Técnica Metrologia lembram da equipe atenciosa, do serviço feito com rapidez e do certificado rastreável, organizado e simples de entender.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração do vacuômetro acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Atendimento excelente e equipe muito atenciosa! Fiz calibração de instrumentos e o serviço foi rápido, com certificado rastreável e dentro das normas. A TÉCNICA Metrologia é referência em Franca e região — recomendo sem hesitar.
Paulo Soares Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão
Perguntas frequentes sobre calibração de vacuômetro
Qual é o valor da calibração de um vacuômetro?
O valor muda com o tipo de medição, a faixa de vácuo, o número de pontos, a quantidade de vacuômetros, a urgência e o local do serviço. Envie pelo WhatsApp a escala e o tipo de cada instrumento, e o orçamento de calibração sai certo para o seu pedido.
Quanto tempo leva a calibração do vacuômetro?
O tempo depende de quantos vacuômetros entram no pedido, das faixas, da programação do laboratório e de onde o serviço acontece, e o próprio vácuo pede espera para estabilizar em cada ponto. Por isso o prazo é combinado no orçamento. Se houver auditoria marcada, informe a data no pedido.
O certificado de calibração do vacuômetro tem validade?
O certificado registra o comportamento do vacuômetro no dia da calibração, sem data de vencimento. Recomendamos 12 meses como ponto de partida, e a sua empresa ajusta o intervalo pelo uso, pela criticidade e pelo histórico de cada instrumento.
O certificado é RBC?
O certificado de calibração de vacuômetro da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com padrões de referência próprios, e esses padrões são calibrados em laboratórios da RBC, que levam a medição aos padrões nacionais e ao Sistema Internacional de Unidades (SI). Você recebe o erro e a incerteza de cada ponto, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na ISO 9001, o auditor costuma checar se os instrumentos que afetam o produto estão calibrados, com rastreabilidade comprovada e dentro do intervalo que a empresa definiu. O certificado do vacuômetro traz a rastreabilidade à RBC e o erro e a incerteza de cada ponto. Com o registro da sua análise frente ao critério de aceitação, você tem o que mostrar; a avaliação final é do auditor.
Calibração e aferição de vacuômetro são a mesma coisa?
Na prática, sim: são dois nomes para o mesmo pedido, e o termo técnico atual é calibração. Ela registra o erro em cada ponto; mexer no instrumento para corrigir é o ajuste, outra etapa.
Vocês fazem o ajuste do vacuômetro?
Sim. A Técnica Metrologia faz o ajuste do vacuômetro como serviço separado da calibração, combinado no orçamento. A calibração depois do ajuste também é combinada no orçamento, para registrar a condição final do instrumento.
O que preciso informar ao enviar o vacuômetro?
Informe o tipo (mecânico ou digital), a escala e a unidade, se a medição é relativa, absoluta ou diferencial, a identificação e o vácuo em que o processo trabalha. Se a linha tem óleo, condensado ou produto agressivo, avise no pedido.
Por que a pressão atmosférica entra na calibração do vacuômetro?
Porque o vacuômetro relativo mede a partir da atmosfera do lugar, e ela muda com o tempo e com a altitude. A cerca de 1.000 m de altitude, por exemplo, a pressão atmosférica fica perto de 0,9 bar, e o vácuo relativo máximo possível cai junto. Por isso registramos a pressão barométrica, e o certificado deixa claro em que condição o resultado foi obtido.
O vacuômetro da autoclave ou da estufa a vácuo pode ser calibrado no local?
Pode, conforme a necessidade de cada empresa: a calibração acontece no laboratório ou no local do cliente, combinado no orçamento. Para instrumentos fixos em equipamentos que não podem parar, informe o modelo de instalação e o acesso à tomada no pedido. Veja como funciona a calibração no local da sua empresa.
