A calibração de manovacuômetro compara o instrumento com um padrão de pressão nos dois lados do zero, em pontos de vácuo e em pontos de pressão positiva, e registra o erro e a incerteza de cada um. É para quem usa o manovacuômetro em bombas de vácuo, sucção, filtração e linhas de baixa pressão e precisa comprovar a leitura. Sua empresa recebe um certificado rastreável à RBC, explicado faixa por faixa.
O que é a calibração de manovacuômetro, que muita gente chama de aferição
Calibrar o manovacuômetro é aplicar valores conhecidos de vácuo e de pressão e comparar, em cada ponto, o que ele indica com o que o padrão mede. A diferença é o erro, e o certificado registra esse erro com a incerteza de cada ponto, nas duas faixas.
A comparação é feita com os padrões de referência de pressão da Técnica Metrologia: um calibrador de pressão de -12 psi a 10.000 psi (cerca de -0,8 bar a 700 bar) e uma bomba de pressão padrão de -0,5 bar a 800 bar. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Os pontos são percorridos nos dois sentidos, e a diferença de leitura entre a ida e a volta, no mesmo ponto, é a histerese. Num instrumento que passa o dia indo do vácuo à pressão, esse número mostra quanto o mecanismo "arrasta" a leitura.
"Aferir o manovacuômetro" é como muita gente faz o pedido. O nome técnico atual é calibração, e ela mede o erro; mexer no instrumento para corrigir esse erro é o ajuste, que também fazemos, como serviço à parte.
A escala dupla: vácuo de um lado, pressão do outro
O manovacuômetro tem o zero no meio do mostrador. De um lado fica a faixa de vácuo, em cmHg, mmHg ou kPa negativos; do outro, a faixa de pressão positiva, em bar, psi ou kPa. Por isso a calibração cobre as duas faixas, com pontos em cada uma, e o certificado mostra o resultado de cada lado do zero.
Manovacuômetro analógico com tubo Bourdon
É o modelo de ponteiro mais comum em bombas, compressores e linhas de sucção. O tubo curvo se fecha com o vácuo e se abre com a pressão, e o ponteiro acompanha os dois movimentos. Na calibração, o retorno ao zero entre uma faixa e outra recebe atenção especial, porque denuncia mola cansada.
Manovacuômetro de diafragma ou de cápsula
O diafragma e a cápsula respondem bem a valores pequenos, perto do zero, e aparecem em filtração, ventilação e linhas de baixa pressão. São elementos delicados, que pedem a pressão aplicada em degraus suaves. Na calibração, os pontos ficam concentrados na faixa estreita em que o instrumento realmente trabalha.
Manovacuômetro digital
O sensor eletrônico mostra vácuo e pressão no mesmo display, com sinal negativo para o vácuo e, em muitos modelos, unidade escolhida pelo menu. Na calibração, conferimos o zero, a estabilidade do número, a unidade configurada e a passagem do negativo para o positivo, que precisa ser contínua.
Calibramos manovacuômetros analógicos e digitais nas faixas mais usadas na indústria; quando a escala do seu instrumento sai do comum, a faixa é confirmada no orçamento. Se o parque também tem manômetros, vacuômetros e transmissores, veja os outros instrumentos de pressão e vazão que calibramos no mesmo laboratório.
Quando a sua empresa precisa calibrar o manovacuômetro
Calibre o manovacuômetro sempre que a decisão do processo depender do vácuo ou da pressão que ele mostra. Na prática, isso acontece antes da auditoria, quando a leitura não bate com o comportamento da bomba ou quando o seu cliente pede o certificado.
A auditoria está marcada
O auditor pede o certificado dos instrumentos que controlam o processo, e o manovacuômetro da sucção ou da filtração entra nessa lista. Calibrar com antecedência dá tempo de ler as duas faixas, decidir o uso e programar o ajuste, se preciso.
O ponteiro não para no zero
Aberto para a atmosfera, o manovacuômetro deveria marcar zero. Se o ponteiro descansa no lado do vácuo ou no da pressão, todas as leituras carregam esse deslocamento, nas duas faixas. A calibração mede de quanto ele é em cada ponto da escala.

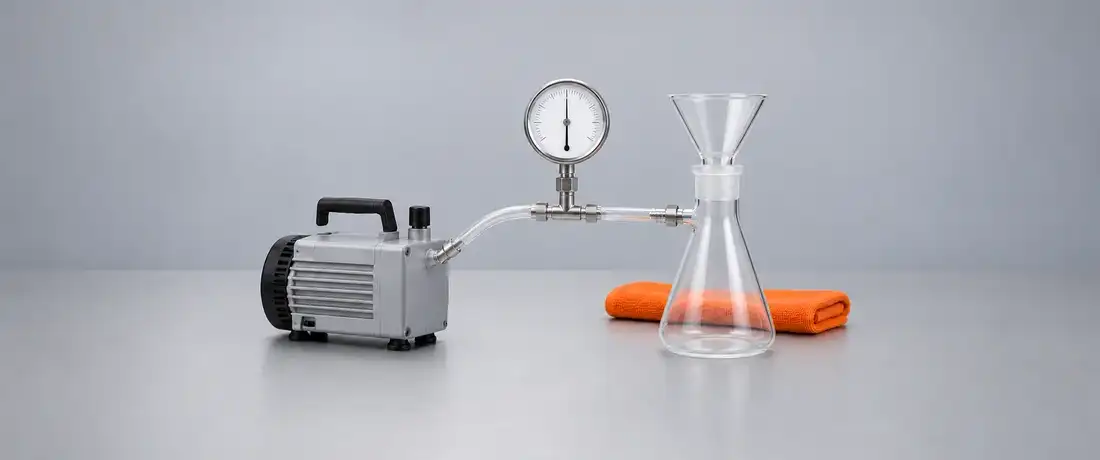

A bomba de vácuo não puxa o que o mostrador indica
O mostrador marca -60 cmHg, mas a secagem demora ou a peça não fixa na ventosa. Pode ser a bomba, pode ser o instrumento. A calibração tira a dúvida sobre o manovacuômetro e deixa a manutenção olhar para o lugar certo.
A linha alterna sucção e pressão com pancadas
Partida brusca de bomba ou válvula que fecha de repente leva o ponteiro ao batente, de um lado ou do outro. Depois de episódios assim, a calibração mostra se o elemento sensor ainda responde certo nas duas faixas da escala.
O intervalo está vencendo no plano de calibração
O plano de calibração da sua empresa marca a data de cada manovacuômetro. Calibrar antes dela mantém o instrumento liberado para uso e evita tirá-lo da linha às pressas, à espera de um certificado novo.
O seu cliente pediu o certificado
Na auditoria de fornecedor, o cliente confere os instrumentos que acompanham o processo. Com o manovacuômetro calibrado, você mostra o certificado com o erro e a incerteza no vácuo e na pressão, sem precisar explicar lacunas.
Quando outro caminho resolve melhor
Nem toda linha precisa da escala dupla, e o instrumento certo deixa a leitura mais fina na faixa que importa.
A linha só trabalha com pressão positiva?
Se a tubulação nunca entra em vácuo, um manômetro aproveita a escala inteira para a pressão. Veja como funciona a calibração de manômetro.
O processo só trabalha com vácuo?
Em bomba de vácuo, autoclave ou embalagem a vácuo, o instrumento dedicado ao vácuo lê melhor essa faixa. Veja a calibração de vacuômetro.
Como funciona a calibração do manovacuômetro na Técnica Metrologia
O percurso do pedido ao certificado é pensado para que cada número registrado seja o erro real do seu instrumento, de um lado e do outro do zero. O prazo é combinado no orçamento.
Orçamento a partir das duas faixas que você usa
Primeiro entendemos quantos manovacuômetros são, de que tipo e com que escala, e em que valores de vácuo e de pressão o processo trabalha. Com isso, o orçamento define os pontos de cada faixa, o prazo e se a calibração acontece no laboratório ou na sua empresa.
Inspeção do ponteiro, do visor e da conexão
Antes de aplicar vácuo ou pressão, conferimos ponteiro, visor, caixa e rosca, e procuramos líquido sugado do processo ou vazamento de glicerina. Resíduo dentro do instrumento muda a leitura e pode contaminar o circuito. O estado de chegada fica registrado antes de qualquer medida.
Conferência do zero na pressão atmosférica
Com o instrumento aberto para o ambiente, conferimos onde o ponteiro ou o display descansa e registramos as condições da sala. Esse zero separa as duas faixas da escala. Se ele estiver deslocado, o desvio aparece somado em todos os pontos de vácuo e de pressão.

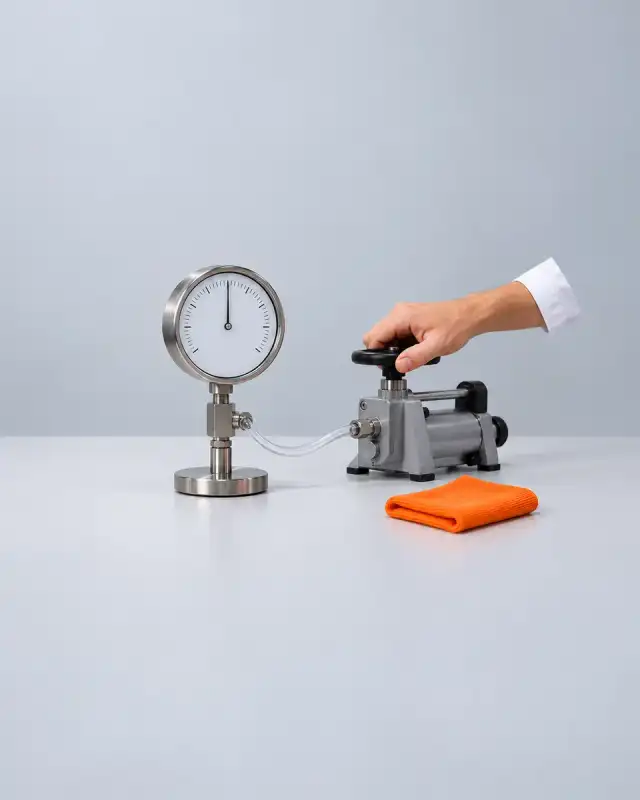

Pontos de vácuo e de pressão, indo e voltando
O manovacuômetro e o padrão de referência (o calibrador de -12 psi a 10.000 psi ou a bomba padrão de -0,5 bar a 800 bar, conforme a faixa) recebem o mesmo valor. Percorremos os pontos de vácuo e de pressão definidos no orçamento, indo do zero ao fim de cada faixa e voltando pelos mesmos pontos.
Erro, histerese e incerteza nas duas faixas
Em cada ponto, o erro de indicação é a diferença entre a leitura do instrumento e o valor do padrão. A histerese vem da comparação entre ida e volta, e a repetibilidade, de leituras repetidas no mesmo ponto. A incerteza reúne essas fontes com as do padrão e da resolução.

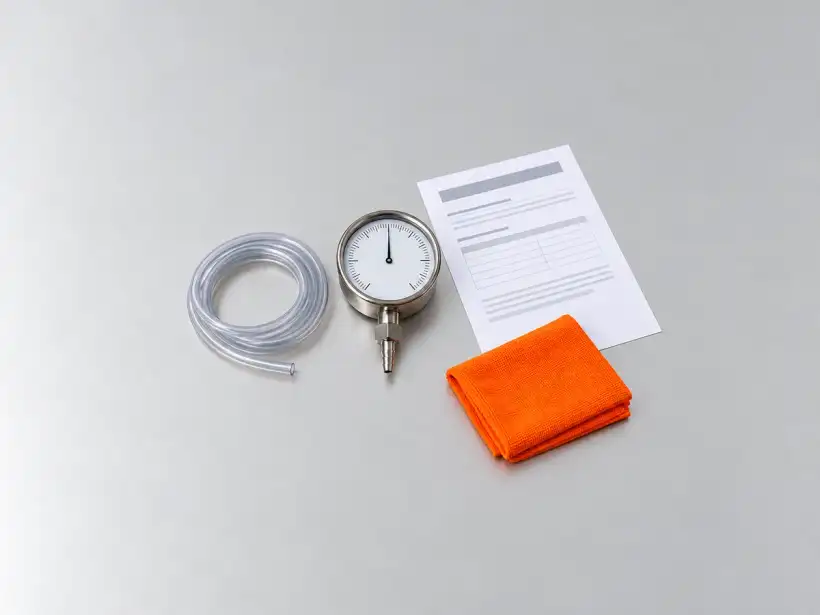

Emissão do certificado e devolução do manovacuômetro
Por fim, emitimos o certificado de calibração com os resultados de cada faixa, ponto a ponto, e a rastreabilidade dos padrões. A entrega do instrumento e do certificado segue o combinado no orçamento, e explicamos qualquer número que gere dúvida na leitura.
Tem outros instrumentos de pressão no mesmo pedido? Você pode enviar a lista com o manovacuômetro, e montamos um orçamento de calibração só.
O que o certificado de calibração de manovacuômetro entrega
O certificado mostra quanto o seu manovacuômetro erra em cada ponto de vácuo e de pressão, com a incerteza e com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma sequência sem interrupção de comparações entre a leitura do seu processo e a unidade de pressão. O seu manovacuômetro é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do manovacuômetro, com tipo, escala e unidades das duas faixas
- Data da calibração
- Pontos medidos na faixa de vácuo e na faixa de pressão, na ida e na volta
- Valores obtidos: valor do padrão e indicação do instrumento em cada ponto
- Erro de indicação, histerese e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o manovacuômetro segue no processo, pelo critério de aceitação de cada faixa.
- O ajuste: também fazemos, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, comparando o instrumento com outro já calibrado num valor de vácuo e num de pressão.
Exemplo: como ler um ponto de cada faixa
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Faixa | Sentido | Valor do padrão | Indicação do manovacuômetro | Erro |
|---|---|---|---|---|
| Vácuo | indo para o vácuo | -0,50 bar | -0,48 bar | +0,02 bar |
| Vácuo | voltando à atmosfera | -0,50 bar | -0,47 bar | +0,03 bar |
| Pressão | subindo | 3,00 bar | 3,05 bar | +0,05 bar |
| Pressão | descendo | 3,00 bar | 3,08 bar | +0,08 bar |
No vácuo, o instrumento mostrou -0,48 bar e -0,47 bar num valor real de -0,50 bar: o erro positivo quer dizer que ele indica menos vácuo do que existe na linha. Na pressão, mostrou 3,05 bar e 3,08 bar num valor de 3,00 bar, lendo um pouco acima. A histerese é de 0,01 bar no vácuo e de 0,03 bar na pressão, e a incerteza vem no certificado ao lado do erro de cada ponto.
Cada faixa é lida contra o limite que a sua empresa definiu para ela. Se a sucção precisa garantir pelo menos -0,45 bar, um instrumento que mostra menos vácuo do que o real deixa uma margem a favor do processo; na pressão, o maior erro somado à incerteza é que se compara com a tolerância da linha.
Calibração, ajuste e verificação intermediária do manovacuômetro
Pense no relógio da parede da fábrica. Conferir a hora dele com a hora oficial e anotar que está três minutos adiantado é calibrar: você comparou e registrou a diferença. Girar os ponteiros para acertar é ajustar. Com o manovacuômetro funciona igual, nas duas faixas, e a verificação intermediária acompanha o instrumento entre uma calibração e outra.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida, com um instrumento de referência já calibrado, num ponto de vácuo e num de pressão | Intervenção no mecanismo ou na configuração que corrige o erro do instrumento | Comparação com padrão de pressão nas duas faixas, com erro, histerese e incerteza de cada ponto |
| Quem faz | A sua empresa, entre calibrações | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro de alguma faixa passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o instrumento entre calibrações | Que o erro foi corrigido, junto com a calibração | O certificado de calibração com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três responde ao que o auditor pede
O documento que comprova a leitura do manovacuômetro na auditoria é o certificado de calibração. A verificação intermediária e o ajuste dão continuidade a esse certificado durante o intervalo.
Critério de aceitação e intervalo de calibração do manovacuômetro
Os números do certificado só viram decisão quando a sua empresa os compara com o critério de aceitação e define quando o instrumento volta à calibração.
Quem define se o manovacuômetro serve para o processo
O critério de aceitação é o erro máximo que a sua empresa aceita, e no manovacuômetro ele pode ser diferente em cada faixa. A sucção de uma ventosa pede um limite no vácuo; o retorno de pressão da mesma linha pode pedir outro. Quem define esses limites é a qualidade, a partir do processo.
Na leitura do certificado, some o erro e a incerteza dos pontos de cada faixa e compare com o limite daquela faixa. Se ficou dentro, o instrumento segue em uso. Se uma faixa passou, ele pode ir para ajuste ou ser usado só onde a outra faixa é a que importa.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Enquanto o manovacuômetro não tem histórico, recomendamos 12 meses como intervalo de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico do instrumento e pela exigência do seu cliente. Instrumentos que vivem passando do vácuo à pressão com pancadas costumam pedir um intervalo menor.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Para entender quem define o intervalo de calibração e como chegar a ele, veja o guia sobre o tema.
Quanto custa a calibração de manovacuômetro: o que muda no orçamento
O valor da calibração de manovacuômetro depende das faixas da escala, de quantos pontos cada uma recebe, do tamanho do pedido e de onde o serviço acontece. Com a lista e a escala de cada instrumento, o orçamento sai certo.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do manovacuômetro | Cada tipo tem conferências próprias, além dos pontos | O digital tem unidade e passagem do negativo ao positivo a conferir |
| Faixas da escala | São duas faixas a cobrir, e o tamanho de cada uma muda o arranjo dos padrões | Uma escala de -1 a 3 bar e outra de -1 a 15 bar |
| Número de pontos | Mais pontos em cada faixa mostram melhor o comportamento da escala | Pontos extras no vácuo em que a bomba trabalha |
| Quantidade no pedido | Vários instrumentos juntos organizam melhor a programação | Os manovacuômetros das bombas de vácuo no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria de cliente marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Instrumentos em linhas que não podem parar |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza as datas e as condições num acordo só.
Erros comuns que distorcem a leitura do manovacuômetro
Boa parte das leituras erradas do manovacuômetro vem da escala dupla e da instalação. Esses cuidados protegem a medição do dia a dia e o resultado da calibração.
Ler a faixa errada da escala
Com dois arcos no mesmo mostrador, é fácil anotar um valor de vácuo como se fosse pressão.
O que fazer: identifique no procedimento de qual lado do zero está o valor de trabalho e marque no visor a região que importa.
Confundir unidades de vácuo
A faixa de vácuo pode vir em cmHg, mmHg ou kPa, e a de pressão em bar ou psi, no mesmo instrumento.
O que fazer: registre sempre a unidade junto com o valor e use a mesma unidade do certificado na conferência.
Líquido sugado para dentro
No vácuo, condensado e produto do processo são puxados para o elemento sensor e ficam lá dentro.
O que fazer: instale o instrumento acima da tomada, com um separador ou um pote de condensado quando houver líquido na linha.
Ponteiro forçado contra o batente
Vácuo ou pressão além da escala empurram o ponteiro até o batente e deformam o elemento sensor.
O que fazer: escolha uma escala com folga para os extremos do processo e proteja a tomada contra picos na partida.
Leitura de lado (paralaxe)
Olhar o mostrador de lado desloca a leitura, e perto do zero isso pode trocar o valor de faixa.
O que fazer: leia de frente, com o olho alinhado ao ponteiro, e prefira o digital onde o valor precisa ser anotado com frequência.
Pancada na partida da bomba
A bomba que parte com a válvula toda aberta faz o ponteiro pular de um lado ao outro da escala.
O que fazer: abra a válvula aos poucos e, onde a pulsação é constante, use um instrumento com amortecimento.
Por que calibrar o manovacuômetro com a Técnica Metrologia
Calibrar o manovacuômetro com a Técnica Metrologia é receber um certificado rastreável à RBC que mostra as duas faixas com clareza e entender o que cada número significa para o seu processo.
Certificado rastreável à RBC, com as duas faixas explicadas
Nossos padrões de referência de pressão, de -12 psi a 10.000 psi, são calibrados em laboratórios da RBC. O certificado traz o erro e a incerteza de cada ponto de vácuo e de pressão, explicados em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios de Franca, Ribeirão Preto e região, com laboratório próprio em Franca/SP e conversa direta pelo WhatsApp, do orçamento ao certificado.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, com os instrumentos que a indústria da região usa no vácuo, na pressão, na temperatura e na dimensão, da produção ao laboratório de qualidade.
Os 8 instrumentos de pressão e vazão num laboratório só
Manômetro, manovacuômetro, vacuômetro, transmissor de pressão, pressostato, controlador de pressão, malha de pressão e rotâmetro: veja os 8 instrumentos de pressão e vazão que calibramos e mande tudo no mesmo pedido.
Calibração e ajuste no mesmo lugar
Quando o erro de uma faixa passa do seu critério de aceitação, fazemos também o ajuste, como serviço separado e combinado no orçamento, no laboratório ou no local do cliente, conforme a necessidade de cada empresa.
Nota 5,0 no Google
Nota 5,0 no Google. Quem avalia a Técnica Metrologia costuma citar o suporte técnico rápido e atencioso e os certificados claros, organizados e fáceis de apresentar ao auditor ou ao cliente.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração do manovacuômetro acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Atendimento excelente e equipe muito atenciosa! Fiz calibração de instrumentos e o serviço foi rápido, com certificado rastreável e dentro das normas. A TÉCNICA Metrologia é referência em Franca e região — recomendo sem hesitar.
Paulo Soares Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão
