A calibração de controlador de pressão aplica pressões conhecidas no sensor do controlador e compara, em cada ponto, o valor mostrado no display com o valor medido por um padrão, registrando o erro e a incerteza. É para quem mantém linhas de gás, câmaras de teste, reatores ou envase num set point e precisa comprovar a medida. Sua empresa recebe um certificado rastreável à RBC, explicado ponto a ponto.
O que é a calibração de controlador de pressão, que muita gente chama de aferição
Calibrar o controlador de pressão é conferir se a pressão que ele indica, e sobre a qual ele decide, é a pressão real. Aplicamos valores conhecidos no sensor, comparamos a indicação com o padrão em cada ponto e registramos o erro e a incerteza no certificado.
O controlador junta três partes: o sensor que mede, o módulo eletrônico que compara a medida com o valor programado e corrige (o controle PID) e as válvulas que liberam ou aliviam a pressão. A medida vem dos padrões de referência da Técnica Metrologia: um calibrador de pressão de -12 psi a 10.000 psi (cerca de -0,8 bar a 700 bar) e uma bomba de pressão padrão de -0,5 bar a 800 bar.
Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é. Como os pontos são percorridos subindo e descendo, aparece também a histerese: a diferença de indicação entre a subida e a descida num mesmo ponto.
Muita gente pede para "aferir o controlador". O termo técnico hoje é calibração, que mede e registra o erro da indicação. Corrigir esse erro é o ajuste, que também fazemos, como serviço à parte.
Set point, indicação e pressão real
O set point é o valor programado, o alvo. A indicação é o que o sensor mede e o display mostra. A pressão real é o que existe de fato no processo. Se a indicação erra, o controlador mantém com precisão um valor que não é o desejado. Por isso a calibração começa pela indicação: só com ela confiável o set point vira a pressão que a sua empresa quer.
Controlador com sensor e válvula integrados
Num só equipamento, o sensor mede, a eletrônica decide e a válvula corrige a pressão, e é o formato comum em linhas de gás, câmaras de teste e bancadas de ensaio. Na calibração, a pressão é aplicada na entrada de medição e comparada com a indicação, ponto a ponto, ao longo da faixa usada.
Indicador-controlador de painel com sensor externo
O módulo fica no painel e recebe o sinal de um sensor ou transmissor instalado na linha, comandando válvulas ou alarmes. A indicação depende do sensor e do módulo juntos. Na calibração, sensor e módulo são tratados como conjunto, e a indicação final é comparada com o padrão.
Controlador de pressão para vácuo
Mantém um valor de vácuo programado em secagem, desgaseificação, envase ou laboratório, abrindo e fechando a ligação com a bomba. Pequenos desvios pesam no resultado do processo. Na calibração, os pontos de vácuo seguem a faixa de trabalho, e a referência de medição, relativa ou absoluta, fica registrada.
Calibramos controladores de pressão de processo e de vácuo nas faixas mais usadas na indústria; quando a faixa do seu controlador sai do comum, ela é confirmada no orçamento. Se o parque também tem pressostatos, transmissores e rotâmetros, veja os outros instrumentos de pressão e vazão que calibramos no mesmo laboratório.

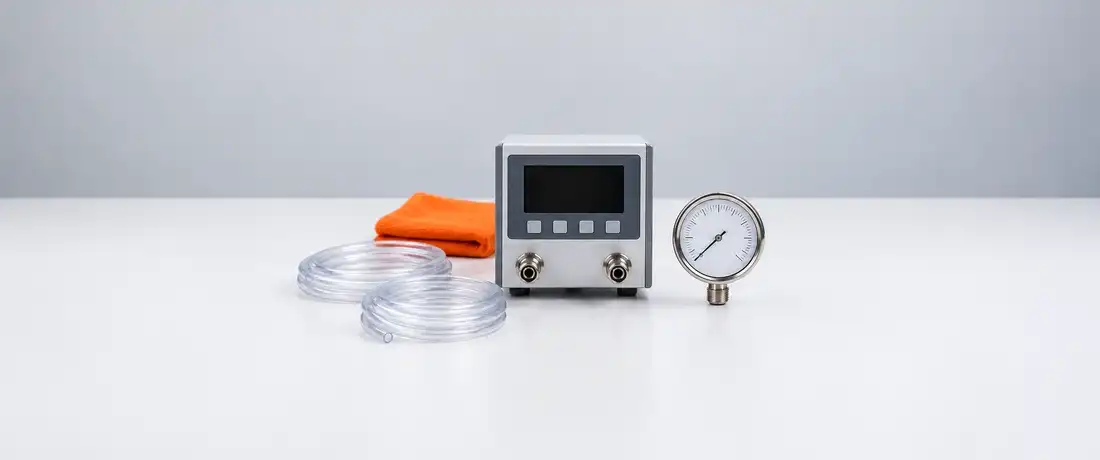

Quando a sua empresa precisa calibrar o controlador de pressão
Calibre o controlador sempre que a qualidade do produto ou a segurança da operação dependerem da pressão que ele mantém. Essa hora chega antes da auditoria, quando o processo deixa de se comportar como o display indica ou quando o seu cliente pede o certificado.
A auditoria está marcada
O auditor pede o certificado dos instrumentos que controlam o processo, e o controlador que mantém a pressão da câmara ou da linha de gás entra nessa lista. Calibrar com folga dá tempo de ler a indicação e programar o ajuste, se preciso.
A pressão oscila em volta do set point
O display mostra o valor programado, mas a pressão sobe e desce em ondas, e os ensaios variam de um ciclo para outro. Pode ser sintonia, válvula ou medição. A calibração confere a medição e tira essa dúvida primeiro.
O display e o manômetro da linha discordam
O controlador mostra 4,0 bar, e o manômetro calibrado ao lado marca 4,3 bar. Um dos dois está errado, e o processo segue o controlador. A calibração compara a indicação com o padrão e mostra quanto ela se afasta.
Troca de sensor ou de válvula
Um sensor novo, um reparo na eletrônica ou uma válvula trocada mudam a medida e o comportamento do controle. Sem calibrar depois da troca, o set point passa a significar outra pressão. O certificado registra a nova condição.
O intervalo está vencendo no plano de calibração
O plano de calibração marca a data de cada controlador. Calibrar antes dela mantém o equipamento liberado e evita parar uma câmara de teste ou uma linha de envase à espera de um certificado.
O seu cliente pediu o certificado
Em ensaios de estanqueidade e processos validados, o cliente quer ver que a pressão de teste é a declarada. Com o controlador calibrado, você entrega o certificado com o erro e a incerteza de cada ponto da faixa.
Quando outro caminho resolve melhor
Às vezes o comando é mais simples, ou o problema está no conjunto inteiro.
O equipamento só liga e desliga num ponto?
Se o comando apenas liga ou desliga um compressor ou uma bomba num valor de pressão, quem faz isso é um pressostato. Veja como funciona a calibração de pressostato.
Quer calibrar sensor, controlador e válvula juntos?
Quando a dúvida é o conjunto instalado, do sensor na linha até o valor na tela, a calibração da malha responde melhor. Veja a calibração de malha de pressão.

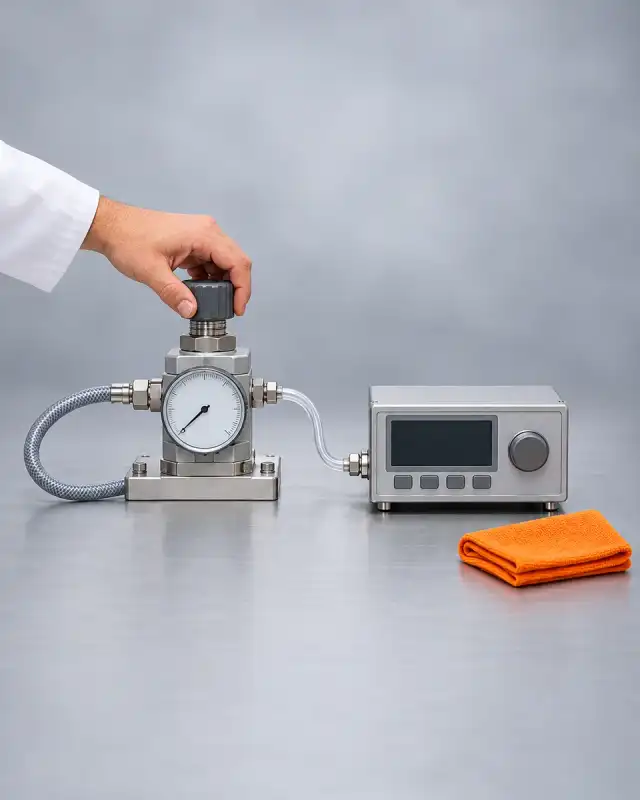

Como funciona a calibração do controlador de pressão na Técnica Metrologia
Cada etapa existe para separar o erro da medição de tudo o que pode mexer na pressão: vazamento, instabilidade e a própria ação do controle. O prazo é combinado no orçamento.
Orçamento pela faixa e pelo que conferir
Começamos pelos dados de cada controlador: tipo, faixa, unidade, uso, set points de trabalho e o que a sua empresa quer conferir. A calibração da indicação é a base; a conferência de como ele mantém o set point é combinada quando o processo pede. Com isso, o orçamento define pontos, prazo e local do serviço.
Inspeção das conexões, dos cabos e da vedação
Antes de pressurizar, conferimos conexões de entrada e de saída, cabos, alimentação, vedações e o estado do display. Um vazamento pequeno faz o controlador trabalhar o tempo todo para compensar e mascara o resultado. O estado de chegada do equipamento fica registrado.
Zero e estabilidade da indicação
Com a entrada aberta para a atmosfera, ou no vácuo de referência, conferimos o zero do controlador e observamos se a indicação fica estável por alguns instantes. Uma indicação que "anda" sozinha vai aparecer em todos os pontos. O ambiente da calibração também é registrado.
Pressões conhecidas, subindo e descendo
O controlador e o padrão de referência (o calibrador de -12 psi a 10.000 psi ou a bomba padrão de -0,5 bar a 800 bar, conforme a faixa) recebem a mesma pressão. Percorremos os pontos da faixa definidos no orçamento, subindo e depois descendo, e esperamos a estabilização antes de cada leitura.
Erro da indicação, histerese, repetibilidade e incerteza
Em cada ponto, o erro da indicação é a diferença entre o que o controlador mostra e o valor do padrão. A comparação entre subida e descida dá a histerese, e leituras repetidas dão a repetibilidade. A incerteza reúne essas fontes com as do padrão e da resolução do display.
Certificado e, quando combinado, conferência do set point
Emitimos o certificado de calibração com os resultados de cada ponto e a rastreabilidade dos padrões. Quando combinado no orçamento, registramos também como o controlador mantém o set point. A entrega do equipamento e do certificado segue o combinado, e explicamos o resultado à equipe.
Vai calibrar outros instrumentos da mesma linha? Você pode enviar a lista com o controlador de pressão, e montamos um orçamento de calibração só.

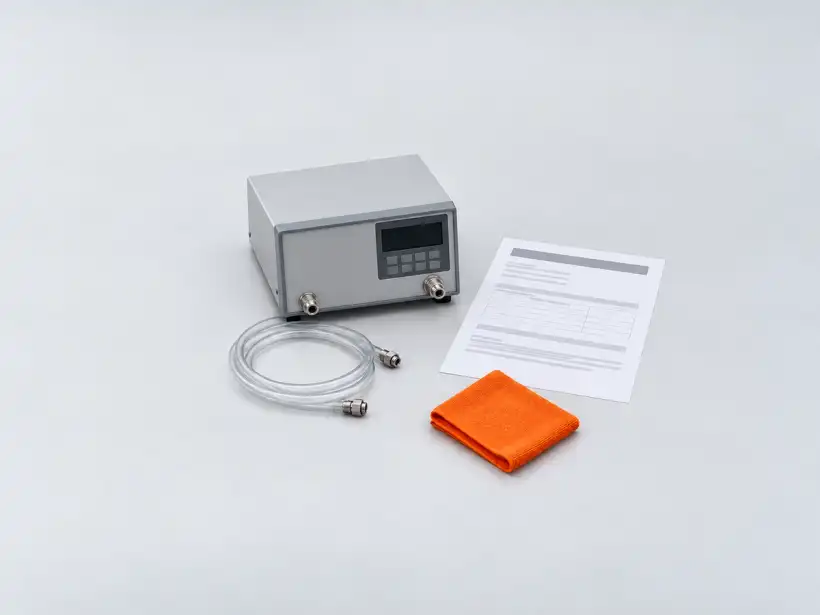

O que o certificado de calibração de controlador de pressão entrega
O certificado mostra quanto a indicação do seu controlador se afasta da pressão real em cada ponto, com a incerteza e com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma cadeia contínua de comparações que liga o número do display à unidade de pressão. O seu controlador é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do controlador e, quando houver, do sensor, com faixa e unidade
- Data da calibração
- Pontos medidos ao longo da faixa, na subida e na descida
- Valores obtidos: valor do padrão e indicação do controlador em cada ponto
- Erro da indicação, histerese e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o controlador segue no processo, pelo critério de aceitação definido para ele.
- O ajuste: também fazemos, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, comparando a indicação com um manômetro de referência já calibrado no set point de trabalho.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente. Controlador com faixa de 0 a 10 bar, usado numa câmara de teste.
Deslize para ver as outras colunas
| Sentido | Valor do padrão | Indicação do controlador | Erro |
|---|---|---|---|
| Subindo | 4,00 bar | 4,03 bar | +0,03 bar |
| Descendo | 4,00 bar | 4,05 bar | +0,05 bar |
Com 4,00 bar reais, o controlador mostrou 4,03 bar na subida e 4,05 bar na descida: ele indica um pouco acima da pressão real, com 0,02 bar de histerese. No certificado, a incerteza vem ao lado do erro de cada ponto.
Na prática, um set point de 4,0 bar nesse controlador mantém a câmara perto de 3,95 a 3,97 bar, porque o controle segue a indicação, e ela lê acima. Se o ensaio exige no mínimo 4,0 bar reais, a sua empresa decide entre ajustar o controlador ou compensar o set point, com o registro da análise.
Calibração, ajuste e verificação intermediária do controlador de pressão
O ar-condicionado da sala de reunião ajuda a entender. O display marca 23 °C, mas um termômetro confiável sobre a mesa mostra 25 °C: comparar os dois e anotar a diferença é calibrar. Corrigir o sensor do aparelho para que o display mostre a temperatura certa é ajustar. Com o controlador de pressão é igual, e a verificação intermediária confere a indicação entre duas calibrações.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida da indicação contra um manômetro de referência já calibrado, no set point de trabalho | Intervenção no sensor ou na configuração que corrige o erro da indicação | Comparação com padrão de pressão, com erro, histerese e incerteza registrados em cada ponto |
| Quem faz | A sua empresa, entre calibrações | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório ou no local do cliente, conforme a necessidade de cada empresa |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o controlador entre calibrações | Que o erro foi corrigido, junto com a calibração | O certificado de calibração com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três responde ao que o auditor pede
O documento que comprova a medida do controlador na auditoria é o certificado de calibração. A verificação intermediária e o ajuste mantêm a indicação sob controle entre um certificado e outro.
Critério de aceitação e intervalo de calibração do controlador de pressão
O certificado mostra o erro da indicação; a sua empresa decide o que fazer com ele, pelo critério de aceitação e pelo intervalo de calibração.
Quem define se o controlador serve para o processo
O critério de aceitação é o erro máximo que a sua empresa aceita na indicação do controlador, definido pela tolerância da pressão que ele mantém. Uma câmara de ensaio de estanqueidade pede limite mais apertado do que a pressurização de um tanque de armazenagem. Quem fixa o limite é a qualidade, com o processo.
Na leitura do certificado, some o erro e a incerteza dos pontos próximos aos set points usados e compare com o limite. Dentro dele, o controlador segue em uso. Fora, ele pode ir para ajuste ou ter o set point compensado, com a decisão registrada.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Para o controlador ainda sem histórico, recomendamos 12 meses como intervalo de partida, e quem define o intervalo é a sua empresa, pelo uso, pela criticidade, pelo histórico do equipamento e pela exigência do seu cliente. Controladores de ensaio usados todos os dias costumam pedir um intervalo menor.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Para definir o intervalo de cada controlador, veja como chegar ao intervalo de calibração certo.
Quanto custa a calibração de controlador de pressão: o que muda no orçamento
O valor da calibração de controlador de pressão depende do tipo, da faixa, do que vai ser conferido, do tamanho do pedido e de onde o serviço acontece. Com a lista e os set points de trabalho, o orçamento sai certo.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do controlador | Equipamento integrado e conjunto de painel com sensor externo pedem arranjos diferentes | Um controlador de bancada e um indicador-controlador de painel |
| Faixa e uso | A faixa define o arranjo do padrão; vácuo e alta pressão pedem cuidados próprios | Um controlador de vácuo de secagem e um de linha de gás |
| O que conferir | A conferência do set point soma etapas à calibração da indicação | Indicação ponto a ponto mais o set point de ensaio |
| Quantidade no pedido | Vários controladores juntos organizam melhor a programação | Os controladores das câmaras de teste no mesmo lote |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria de cliente marcada para a semana seguinte |
| Local do serviço | No laboratório ou no local do cliente, conforme a necessidade de cada empresa | Controladores instalados em painéis de uma linha contínua |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações reúne datas e condições num acordo só.
Erros comuns que distorcem a indicação do controlador de pressão
Muito "problema de controle" é, na verdade, problema de medição ou de instalação. Corrigir esses pontos protege o processo e o resultado da calibração.
Confundir set point com pressão real
Ver o display igual ao set point não garante que a pressão real seja aquela: o controle segue a indicação, certa ou errada.
O que fazer: confira a indicação contra um instrumento calibrado e registre o erro conhecido junto ao set point.
Mexer no PID para esconder erro de medição
Mudar a sintonia para "acertar" a pressão compensa um erro do sensor e deixa o controle instável em outras condições.
O que fazer: corrija primeiro a medição, com calibração e ajuste, e só depois revise a sintonia.
Tomada remota longa ou entupida
Sensor ligado ao processo por tubo longo, fino ou parcialmente entupido mede com atraso, e o controle passa a oscilar.
O que fazer: instale a tomada perto do ponto que importa, com tubo curto, desobstruído e bem vedado.
Umidade e partícula no gás
Gás com umidade, óleo ou partícula suja a válvula e o sensor, e a pressão passa a variar sem motivo aparente.
O que fazer: use filtro e secador na entrada, conforme a qualidade do gás, e programe a limpeza na manutenção.
Alimentação elétrica instável
Fonte fraca ou com ruído faz a indicação oscilar e a válvula reagir a variações que não existem no processo.
O que fazer: alimente o controlador com fonte estável, separe os cabos de sinal dos de potência e aterre conforme o manual.
Mudar a faixa no menu sem registro
Alterar faixa, unidade ou casas decimais no menu muda o significado do número no display.
O que fazer: registre toda mudança de configuração, informe a configuração atual no pedido e calibre após qualquer alteração.
Por que calibrar o controlador de pressão com a Técnica Metrologia
Calibrar o controlador de pressão com a Técnica Metrologia é receber um certificado rastreável à RBC que mostra o erro da indicação e entender o que ele muda no set point do seu processo.
Certificado rastreável à RBC, com a indicação explicada
Nossos padrões de referência de pressão, de -12 psi a 10.000 psi, são calibrados em laboratórios da RBC. O certificado traz o erro e a incerteza da indicação em cada ponto, explicados em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios de Franca, Ribeirão Preto e região, com laboratório próprio em Franca/SP e conversa direta pelo WhatsApp com quem cuida do processo.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, com instrumentos de bancada, de painel e de processo, na rotina de quem precisa de cada pressão de ensaio comprovada no certificado.
Os 8 instrumentos de pressão e vazão num laboratório só
Manômetro, manovacuômetro, vacuômetro, transmissor de pressão, pressostato, controlador de pressão, malha de pressão e rotâmetro: veja os 8 instrumentos de pressão e vazão que calibramos e mande tudo no mesmo pedido.
Calibração e ajuste no mesmo lugar
Quando o erro da indicação passa do seu critério de aceitação, fazemos também o ajuste, como serviço separado e combinado no orçamento, no laboratório ou no local do cliente, conforme a necessidade de cada empresa.
Nota 5,0 no Google
Os clientes elogiam a equipe atenciosa, a rapidez com que o serviço anda e certificados de calibração que se leem sem dificuldade, do primeiro ao último ponto.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração do controlador de pressão acontece no laboratório em Franca ou no local da sua empresa, conforme a necessidade de cada empresa, combinado no orçamento. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Atendimento excelente e equipe muito atenciosa! Fiz calibração de instrumentos e o serviço foi rápido, com certificado rastreável e dentro das normas. A TÉCNICA Metrologia é referência em Franca e região — recomendo sem hesitar.
Paulo Soares Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão
Perguntas frequentes sobre calibração de controlador de pressão
Qual é o valor da calibração de um controlador de pressão?
O valor depende do tipo, da faixa, do que vai ser conferido, da quantidade de controladores, da urgência e do local do serviço. Mande pelo WhatsApp a lista com a faixa e os set points de cada controlador, e o orçamento de calibração sai certo para o seu pedido.
Quanto tempo leva a calibração do controlador de pressão?
O tempo varia com a quantidade de controladores, as faixas, o que vai ser conferido, a programação do laboratório e o local do serviço. Por isso o prazo é combinado no orçamento. Se a calibração precisa caber antes de uma auditoria ou de um lote de ensaios, informe a data no pedido.
O certificado de calibração do controlador tem validade?
O certificado retrata a indicação do controlador no dia da calibração e não traz data de vencimento. Recomendamos 12 meses como ponto de partida, e a sua empresa ajusta o intervalo pelo uso, pela criticidade e pelo histórico de cada equipamento.
O certificado é RBC?
O certificado de calibração de controlador de pressão da Técnica Metrologia traz a rastreabilidade metrológica à RBC: calibramos com padrões de referência próprios, e esses padrões são calibrados em laboratórios da RBC, que levam a medição aos padrões nacionais e ao Sistema Internacional de Unidades (SI). Você recebe o erro e a incerteza de cada ponto, com o método explicado, para decidir pelo critério de aceitação da sua empresa. Para entender os termos, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na ISO 9001, o auditor costuma checar se os instrumentos que afetam o produto estão calibrados, com rastreabilidade comprovada e dentro do intervalo que a empresa definiu. O certificado do controlador traz a rastreabilidade à RBC e o erro e a incerteza da indicação em cada ponto. Com o registro da sua análise frente ao critério de aceitação, você tem o que apresentar; a avaliação final é do auditor.
Calibração e aferição de controlador de pressão são a mesma coisa?
Sim, é o mesmo pedido com dois nomes, e o termo técnico atual é calibração. Ela compara a indicação com o padrão e registra o erro; corrigir o controlador é o ajuste, uma etapa separada.
Vocês fazem o ajuste do controlador de pressão?
Sim. A Técnica Metrologia faz o ajuste do controlador como serviço separado da calibração, combinado no orçamento. A calibração depois do ajuste também é combinada no orçamento, para registrar como a indicação ficou.
O que preciso informar ao enviar o controlador?
Informe o tipo, a faixa e a unidade, o uso, os set points de trabalho, a identificação e, se o sensor for externo, os dados dele. Se a sua empresa quer a conferência do set point além da indicação, diga no pedido.
A calibração confere se o controlador mantém o set point?
A calibração da indicação mostra quanto o número do display se afasta da pressão real em cada ponto. A conferência de como o controlador mantém o set point, com o processo estabilizado, pode ser combinada no orçamento quando a sua empresa precisa desse registro. As duas informações juntas mostram a pressão que o processo recebe de fato.
A sintonia PID faz parte da calibração?
A sintonia PID define como o controlador reage aos desvios: com que força e com que rapidez a válvula corrige a pressão. É configuração do controle, enquanto a calibração confere a medição. Com a indicação calibrada, a sintonia passa a trabalhar sobre um número confiável.
