A calibração de rotâmetro compara a vazão indicada pelo flutuador com a de um padrão de vazão e registra, em cada ponto da escala, o erro, a incerteza e as condições do ensaio. É para quem mede vazão de gás ou líquido no processo e precisa provar a medida na auditoria. Sua empresa recebe um certificado rastreável à RBC, explicado.
O que é a calibração de rotâmetro, que muita gente chama de aferição
Calibrar o rotâmetro é fazer passar por ele uma vazão conhecida, medida por um padrão de vazão, e comparar com o que a escala indica. O resultado vai para o certificado, com o erro e a incerteza de cada ponto e as condições do ensaio. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Vazão é a quantidade de fluido que passa pela linha num intervalo de tempo, em unidades como L/min ou m³/h. No rotâmetro, um flutuador sobe dentro de um tubo cônico, mais largo em cima, até o ponto em que a força do fluido que passa equilibra o peso dele. A posição do flutuador na escala é a vazão.
Esse equilíbrio depende da densidade do fluido. Por isso a escala vale para o fluido e a pressão para os quais foi feita, e as condições do ensaio são combinadas no orçamento e registradas no certificado.
Muita gente pede para "aferir o rotâmetro". Aferição é o nome de balcão para o mesmo pedido; o termo técnico é calibração. Calibrar mede o erro; corrigir é o ajuste, que também fazemos, como serviço à parte.

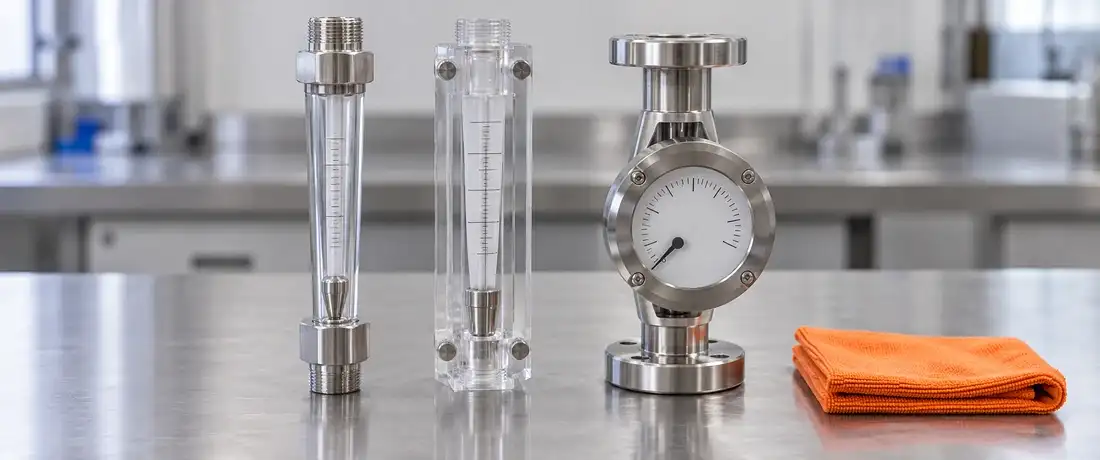

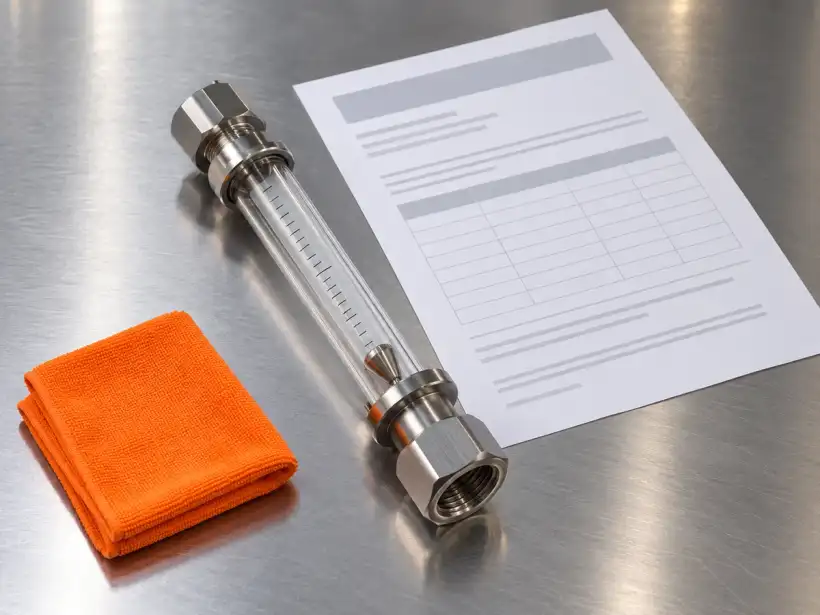

Rotâmetro de tubo de vidro
O mais comum em bancada e em linhas de gás e água: o flutuador fica à vista e a escala vem gravada no tubo. Na calibração, conferimos a limpeza do tubo e a nitidez da escala.
Rotâmetro de tubo de acrílico
Mais leve e resistente a pancadas, aparece em painéis de dosagem e no tratamento de água. Como o plástico risca ou amarela, verificamos se escala e flutuador seguem legíveis em toda a faixa.
Rotâmetro metálico
O tubo de metal aguenta pressão e temperatura maiores, mas esconde o flutuador, cuja posição vai a um ponteiro externo, em geral por acoplamento magnético. O erro de cada ponto inclui esse mecanismo.
Rotâmetro com transmissor
Além da escala local, alguns rotâmetros enviam a vazão como sinal elétrico para um controlador ou supervisório. Na calibração, comparamos a vazão do padrão com a indicação local e, quando combinado, com o sinal do transmissor.
Calibramos rotâmetros para gases e líquidos, nas faixas mais usadas na indústria, comparando com padrão de vazão; a faixa do seu rotâmetro é confirmada no orçamento quando sair do comum. Veja também os outros instrumentos de pressão e vazão que calibramos.
Quando a sua empresa precisa calibrar o rotâmetro
Calibre o rotâmetro sempre que a sua empresa precisar provar que a vazão indicada é a vazão que passa: antes da auditoria, depois de uma mudança no processo ou quando o cliente pede o certificado.
A auditoria está marcada
Quando a vazão afeta o produto, como num gás de proteção ou numa dosagem, o auditor costuma pedir o certificado. Calibrar com antecedência dá tempo de ler cada ponto e decidir o uso.
O rotâmetro é novo ou voltou da manutenção
O rotâmetro novo chega sem histórico, e um que teve o tubo trocado ou o flutuador limpo pode ter mudado. A calibração mostra quanto ele erra antes de voltar ao processo.
Mudou o fluido ou a pressão de trabalho
A escala vale para um fluido, uma densidade e uma pressão. Trocar o gás, o líquido ou a pressão da linha muda a leitura, e a calibração nas novas condições mostra o erro real.
A vazão não fecha com o consumo
O rotâmetro indica uma vazão, mas o volume gasto no mês aponta outra. Antes de mexer no processo, a calibração separa o erro do instrumento de um vazamento ou de uma mudança no uso.
O intervalo está vencendo no plano de calibração
O plano de calibração da sua empresa marca a data de cada rotâmetro. Calibrar antes dela mantém o instrumento liberado e evita que ele apareça vencido na linha que mais depende dele.
O seu cliente pediu o certificado
Clientes maiores costumam auditar o fornecedor e pedir o certificado dos medidores de vazão do processo. Com o rotâmetro calibrado, você responde com o documento e o erro de cada ponto.
Quando outro caminho resolve melhor
A medida que importa é a pressão da linha, não a vazão?
Se o processo depende da pressão, e não de quanto fluido passa, o instrumento a calibrar é o que mede pressão. Veja a calibração de manômetro.
O rotâmetro faz parte de um conjunto de controle?
Quando o rotâmetro tem transmissor e o valor segue para um controlador ou supervisório, pode fazer sentido calibrar o conjunto, do sensor à tela. Veja a calibração de malha de pressão.
Como funciona a calibração do rotâmetro na Técnica Metrologia
Cada etapa existe para que o número que chega até você seja o erro real do seu rotâmetro, em condições conhecidas. O prazo é combinado no orçamento.
Orçamento a partir do fluido e da faixa que você usa
Entendemos quantos rotâmetros são, de que tipo, com que fluido e em que pressão trabalham. Como a escala depende do fluido, o orçamento já define as condições do ensaio e os pontos da faixa.
Inspeção do tubo, do flutuador e das conexões
Conferimos o tubo, o flutuador e as conexões e limpamos o que for preciso. Trinca, risco na escala, depósito no flutuador ou vedação gasta mudam a leitura, e o que registramos é o erro do instrumento.
Preparação do fluido e da pressão de trabalho
Montamos o rotâmetro na vertical e preparamos o fluido de calibração, normalmente ar ou água, com a pressão de trabalho estável. Pressão oscilando faz o flutuador dançar, e a leitura deixaria de representar uma vazão definida.

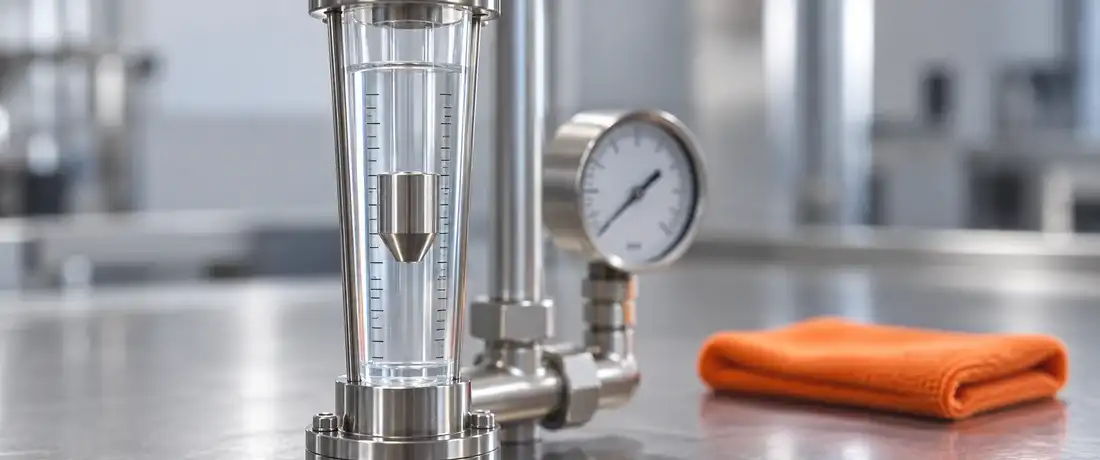

Conferência do movimento livre do flutuador
Sem vazão, o flutuador repousa no batente; com vazão, deve subir e descer sem travar nem raspar no tubo. Conferimos esse movimento e o ponto de leitura do flutuador indicado pelo fabricante antes de qualquer comparação.

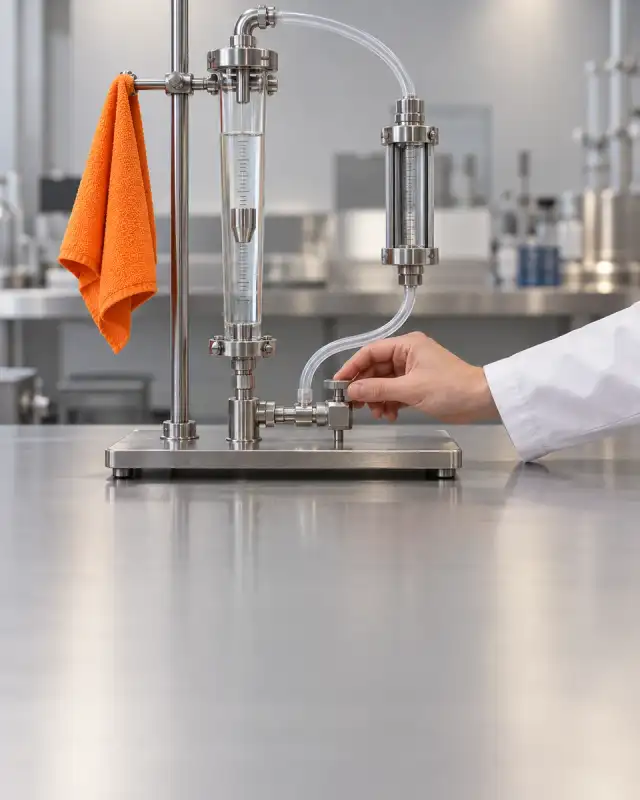

Comparação com o padrão de vazão nos pontos da faixa
Comparamos a indicação com um padrão de vazão em pontos definidos no orçamento e repetimos leituras para avaliar a repetibilidade. Olhamos também a linearidade, ou seja, se o erro se mantém parecido de uma ponta à outra da escala.
Cálculo da incerteza e emissão do certificado
Calculamos o erro e a incerteza de cada ponto e emitimos o certificado, com o fluido e a pressão do ensaio. A entrega do instrumento e do certificado segue o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
Tem outros instrumentos para calibrar junto? Você pode enviar a lista com os rotâmetros e o fluido de cada um, e montamos um orçamento de calibração só.
O que o certificado de calibração de rotâmetro entrega
O certificado mostra quanto o seu rotâmetro erra em cada ponto da escala, com que incerteza e em que condições, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos. O seu rotâmetro é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do rotâmetro e da escala, com unidade e faixa
- Data da calibração
- Condições do ensaio: fluido de calibração e pressão de trabalho
- Valores obtidos: vazão do padrão e indicação do rotâmetro em cada ponto
- Erro de indicação e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o rotâmetro serve, pelo critério de aceitação do processo.
- O ajuste: também fazemos, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, com o flutuador no batente e a leitura comparada ao consumo.
Exemplo: como ler um ponto do certificado do rotâmetro
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Vazão do padrão | Indicação do rotâmetro | Erro |
|---|---|---|
| 50,0 L/min | 52,0 L/min | +2,0 L/min |
Com 50,0 L/min passando pelo padrão, o rotâmetro indicou 52,0 L/min: o erro é de +2,0 L/min, ou seja, ele mostra mais vazão do que passa. No certificado, a incerteza vem ao lado do erro de cada ponto, junto do fluido e da pressão do ensaio.
Muitos fabricantes indicam a exatidão do rotâmetro em porcentagem do fundo de escala. Numa escala de 0 a 100 L/min, +2,0 L/min equivalem a 2 % do fundo de escala, mas a 4 % da leitura nesse ponto. Para comparar com o limite do processo, use sempre a mesma base.
Calibração, ajuste e verificação intermediária do rotâmetro
No calibrador de pneu do posto, a máquina primeiro mostra a pressão do pneu: comparou, isso é calibrar. Quando começa a encher, aí sim é ajuste. Com o rotâmetro é igual: calibrar é ver quanto a escala erra; ajustar é intervir para corrigir.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida do flutuador sem vazão e da leitura frente ao consumo ou a outro medidor | Intervenção que corrige o erro de indicação do rotâmetro | Comparação com padrão de vazão, com erro e incerteza em cada ponto e as condições do ensaio |
| Quem faz | A sua equipe, entre calibrações, com o roteiro que a sua empresa definir | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha o rotâmetro entre calibrações | Que o erro foi corrigido, junto com a calibração | O certificado com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três responde ao que o auditor pede
Na auditoria, o documento que comprova a medida de vazão é o certificado de calibração. A verificação intermediária e o ajuste complementam esse certificado.
Critério de aceitação e intervalo de calibração do rotâmetro
Quem decide se o rotâmetro serve e quando ele volta à calibração é a sua empresa; o certificado traz os números para essa decisão.
Quem define se o rotâmetro serve para o processo
O critério de aceitação é o limite de erro que a sua empresa aceita para a vazão, definido pelo que o processo tolera: a dosagem, o gás de proteção, a purga. Quem fixa esse limite é a qualidade ou a engenharia de processo.
Some o erro e a incerteza de cada ponto e compare com o limite, na mesma base: porcentagem do fundo de escala ou da leitura. Dentro, o rotâmetro segue em uso; fora, pode ir para ajuste ou ser reservado para uma indicação menos exigente.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como intervalo de partida, enquanto o rotâmetro não tem histórico; quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico, além da exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Fluido sujo ou que deixa depósito pesa nessa análise, porque o flutuador e o tubo mudam com o uso.
Quanto custa a calibração de rotâmetro: o que muda no orçamento
O valor da calibração de rotâmetro depende do tipo, do fluido e da faixa, de quantos instrumentos entram no pedido e de onde o serviço acontece. Com a lista em mãos, o orçamento sai certo para o seu parque.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do rotâmetro | Tubo e saída de sinal mudam o que se confere | Um de vidro só com escala e um metálico com transmissor |
| Fluido e condições do ensaio | O fluido e a pressão definem como o ensaio é montado | Um rotâmetro de ar comprimido e um de água |
| Faixa e pontos | Faixas maiores e mais pontos pedem mais tempo de ensaio | Pontos extras na vazão em que o processo trabalha |
| Quantidade no pedido | Vários instrumentos juntos organizam o trabalho | Os rotâmetros de um painel de dosagem enviados juntos |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório em Franca ou no local da sua empresa, sob avaliação prévia | Rotâmetros de painel difíceis de retirar |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a leitura do rotâmetro
Boa parte das leituras erradas vem da instalação e do uso fora das condições da escala, não de um instrumento com defeito.

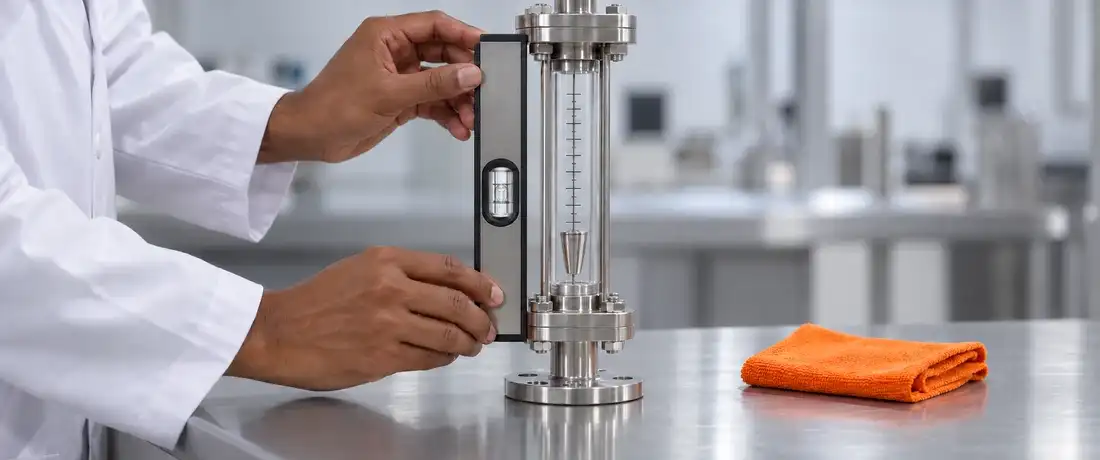

Rotâmetro fora da vertical
Inclinado, o flutuador encosta na parede do tubo, ganha atrito e para no lugar errado.
O que fazer: instale o rotâmetro no prumo, sem tensão nas conexões, e confira o alinhamento após cada manutenção.
Leitura no ponto errado do flutuador
Cada formato de flutuador tem um ponto de leitura, como o topo ou a parte mais larga, e ler em outro desloca a medida.
O que fazer: siga a marca do fabricante e leia de frente.
Fluido diferente do da escala
Uma escala feita para água não vale para um líquido mais denso ou viscoso, e a de ar não vale para outro gás.
O que fazer: use o fluido da escala ou informe o fluido real no orçamento.
Gás em pressão diferente da escala
No rotâmetro de gás, a densidade muda com a pressão e a temperatura, e a leitura muda junto.
O que fazer: mantenha a pressão de trabalho da escala ou aplique a correção indicada pelo fabricante.
Tubo sujo ou flutuador com depósito
Óleo, calcário ou partículas no flutuador mudam o peso e a forma dele, e o tubo sujo esconde a escala.
O que fazer: inclua a limpeza no plano de manutenção, com produto compatível com o tubo.
Pulsação e bolhas na linha
Bomba pulsante, válvula batendo ou bolhas de ar no líquido fazem o flutuador oscilar, e a leitura vira palpite.
O que fazer: estabilize a alimentação e retire o ar da linha antes de ler.
