A calibração de malha de pressão aplica uma pressão conhecida no sensor e compara com o valor que chega ao indicador, ao controlador ou ao supervisório, registrando o erro do conjunto e a incerteza em cada ponto. É para quem controla pressão na produção e precisa provar a medida na auditoria. Sua empresa recebe um certificado rastreável à RBC, explicado.
O que é a calibração de malha de pressão, que muita gente chama de aferição
Calibrar a malha de pressão é aplicar uma pressão conhecida na entrada do conjunto e comparar com o valor que aparece na ponta, onde a operação lê e o controle decide. O resultado vai para o certificado, com o erro e a incerteza de cada ponto. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
A malha de pressão é o caminho completo da medida: o transmissor converte a pressão em sinal, o controlador ou o indicador transforma o sinal em número e, em muitas linhas, o valor segue para o supervisório e comanda uma válvula. Cada elo pode somar um pequeno erro, e é a soma que chega à tela.
Muita gente pede para "aferir a malha". Aferição é o nome de balcão para o mesmo pedido; o termo técnico é calibração. Calibrar mede o erro; corrigir é o ajuste, que também fazemos, como serviço à parte.
Malha de indicação: sensor e indicador
O conjunto mais simples: o transmissor mede e um indicador de painel mostra a pressão ao operador. Na calibração, comparamos a pressão aplicada no sensor com a leitura do indicador, ponto a ponto.

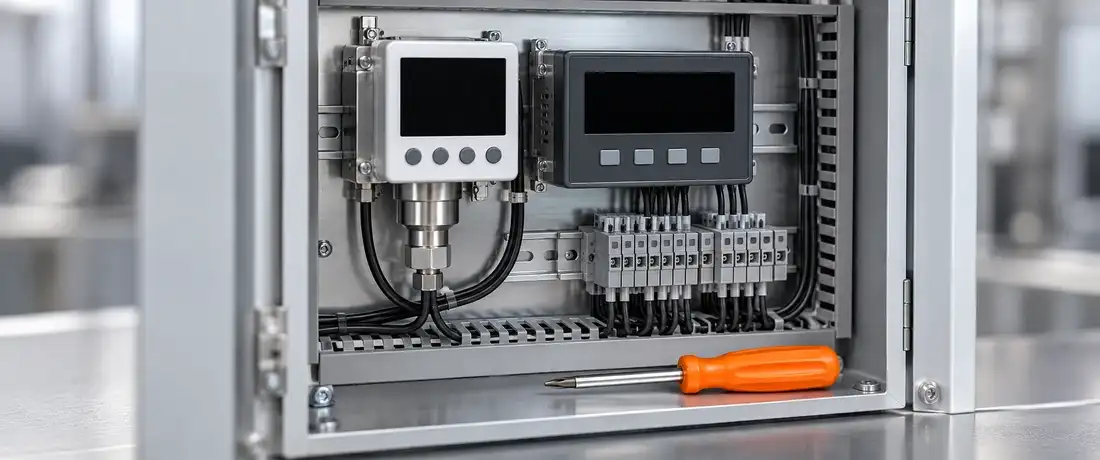

Malha de controle de pressão: sensor, controlador e válvula
O controlador compara a pressão medida com o setpoint, o valor que o processo deve manter, e comanda uma válvula. Se a medida erra, o controle segura o processo no lugar errado com toda a firmeza, e é esse valor que a calibração confere.
Malha com supervisório
O sinal passa por conversão e configuração de escala até o supervisório, a tela em que a sala de controle acompanha e registra a pressão. Na calibração, comparamos a pressão aplicada com o valor que fica no histórico.

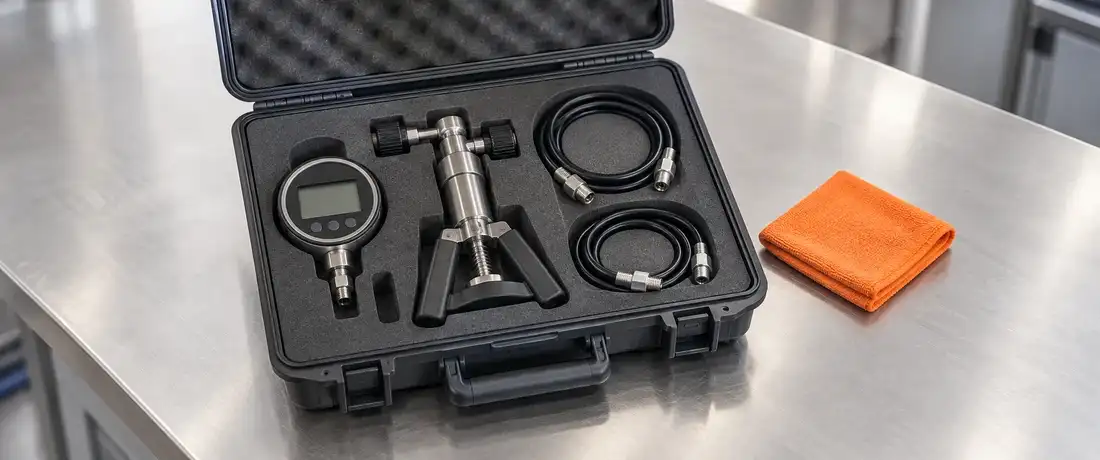

Calibramos malhas de indicação, de controle e com supervisório, nas faixas mais usadas na indústria. Os padrões de referência da Técnica Metrologia em pressão são um calibrador de pressão padrão de -12 a 10.000 psi (cerca de -0,8 a 700 bar) e uma bomba de pressão padrão de -0,5 a 800 bar; essa é a faixa dos padrões, e a da sua malha é confirmada no orçamento quando sair do comum. Veja também os outros instrumentos de pressão e vazão que calibramos.

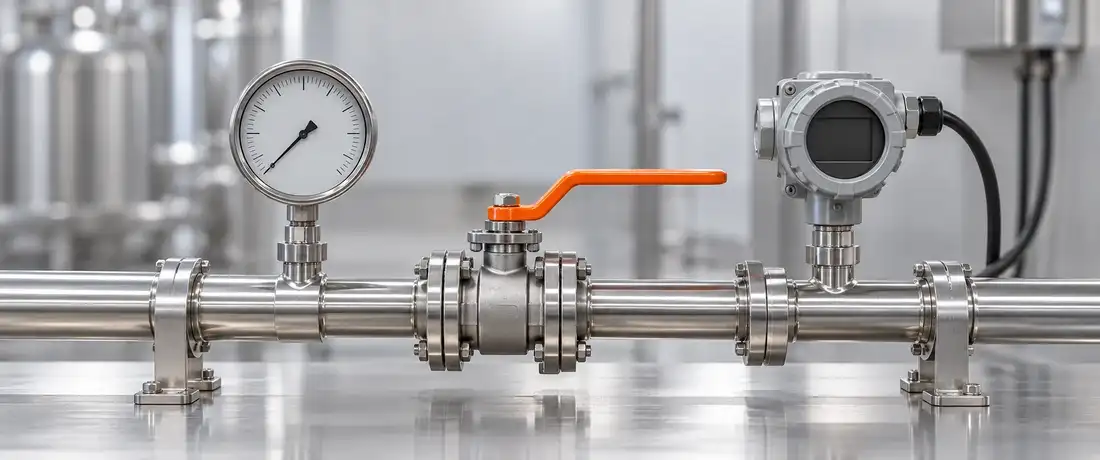

Quando a sua empresa precisa calibrar a malha de pressão
Calibre a malha sempre que a sua empresa precisar provar que a pressão da tela é a pressão do processo: antes da auditoria, depois de uma mudança no conjunto ou quando o cliente pede o registro.
A auditoria está marcada
O auditor costuma pedir o certificado das medições que afetam o produto, e a pressão controlada entra nessa lista. Calibrar com antecedência dá tempo de ler o resultado e combinar o ajuste.
Um componente da malha foi trocado
Transmissor novo, controlador substituído ou cartão de entrada trocado mudam o caminho do sinal: a malha passa a ser outra, mesmo com a mesma tela.
A escala foi reconfigurada
A faixa do transmissor ou a escala do controlador mudou para atender um produto novo. Se as duas configurações não conversam, o erro aparece em toda a faixa, e a calibração mostra onde ficou.
A parada programada está chegando
Com a linha parada, o acesso ao sensor fica mais simples e a calibração não disputa espaço com a produção. Encaixar as malhas críticas na parada evita mexer no processo em operação.
O intervalo está vencendo no plano de calibração
O plano de calibração da sua empresa marca a data de cada malha. Calibrar antes dela mantém o registro em dia e evita a malha crítica vencida na conferência.
O seu cliente pediu o registro da malha
Clientes maiores costumam auditar o fornecedor e perguntar como a pressão do processo é controlada. Com a malha calibrada, você responde com o certificado.
Quando outro caminho resolve melhor
Às vezes o que precisa de certificado é um componente só.
Precisa do certificado só do transmissor?
Se o auditor pede o transmissor calibrado, ou se ele circula entre linhas, a calibração do instrumento sozinho resolve. Veja a calibração de transmissor de pressão.
O que precisa de certificado é só o controlador?
Quando a dúvida está na entrada ou na indicação do controlador, ele é calibrado isolado, com sinal conhecido. Veja a calibração de controlador de pressão.
Como funciona a calibração da malha de pressão na Técnica Metrologia
Cada etapa existe para que o erro registrado seja o do conjunto que a sua operação usa todos os dias. O prazo é combinado no orçamento.
Orçamento a partir das malhas e dos componentes
Entendemos quantas malhas são, os componentes, a faixa e se a linha permite isolar o sensor. O orçamento define os pontos, a janela de trabalho e o que precisa estar liberado.
Identificação da malha e conferência da configuração
Na linha, identificamos cada componente pela tag e conferimos a faixa do transmissor e a escala do controlador ou do supervisório. Configurações que não conversam explicam muito erro antes de qualquer pressão aplicada.

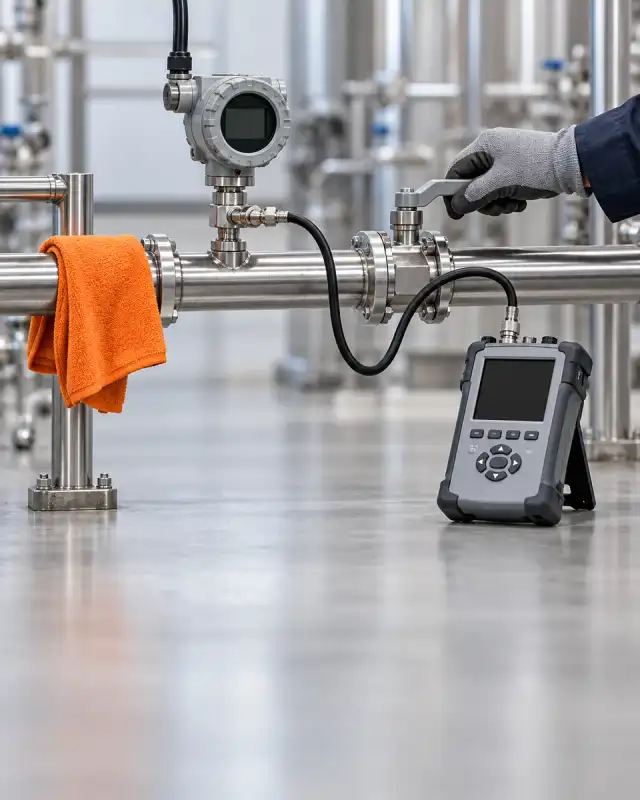

Isolamento do sensor e conexão dos padrões
Com a liberação da operação, o sensor é isolado do processo e ligado aos padrões de referência de pressão. Assim, a pressão que chega a ele é só a que aplicamos, conhecida e estável.
Pressão aplicada subindo e descendo pela faixa
Aplicamos a pressão em pontos como 0 %, 25 %, 50 %, 75 % e 100 % da faixa, subindo e depois descendo. Os dois sentidos mostram a histerese: a diferença entre a leitura subindo e descendo no mesmo ponto.
Leitura na ponta da malha e cálculo do erro do conjunto
Em cada ponto, registramos o valor do indicador, do controlador ou do supervisório; a diferença para a pressão aplicada é o erro do conjunto. Repetimos leituras para avaliar a repetibilidade e calculamos a incerteza.
Certificado e volta da malha ao processo
A malha volta ao processo e emitimos o certificado, com os valores aplicados e indicados e a identificação dos componentes. A entrega segue o combinado no orçamento, e explicamos o resultado sempre que houver dúvida.
Tem outras malhas ou instrumentos para calibrar junto? Você pode enviar a lista com as malhas e os componentes, e montamos um orçamento de calibração só.

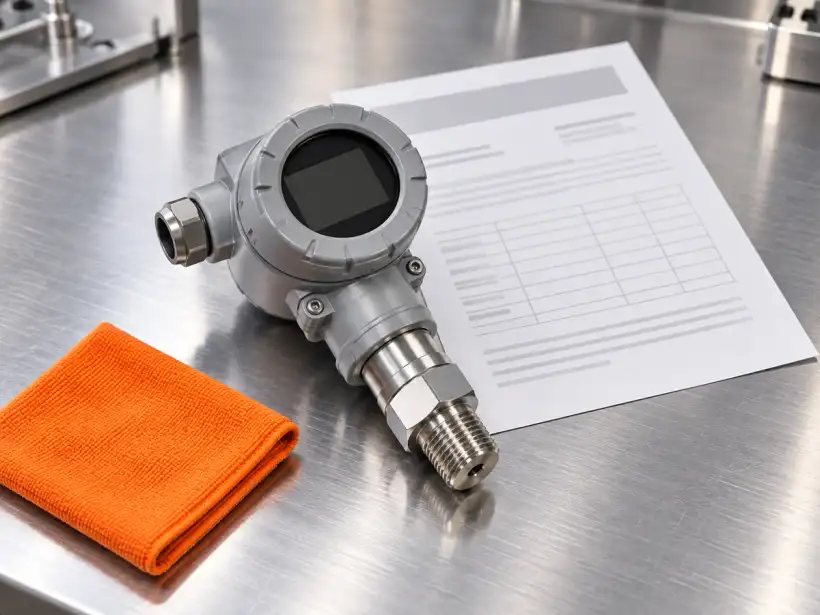

O que o certificado de calibração de malha de pressão entrega
O certificado mostra quanto a malha erra em cada ponto, do sensor até a tela, e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos. A pressão aplicada na sua malha vem dos padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação da malha e de cada componente: tag, sensor, controlador ou indicador
- Data e local da calibração
- Pontos aplicados ao longo da faixa, subindo e descendo
- Valores obtidos: pressão aplicada pelo padrão e valor indicado na ponta da malha
- Erro do conjunto, histerese e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se a malha atende o processo, pelo critério de aceitação.
- O ajuste: também fazemos, no componente em que o erro está, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, com um manômetro calibrado na mesma tomada.
Exemplo: como ler um ponto da malha, subindo e descendo
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Sentido | Pressão aplicada (padrão) | Indicação no supervisório | Erro |
|---|---|---|---|
| Subindo | 5,00 bar | 5,06 bar | +0,06 bar |
| Descendo | 5,00 bar | 5,10 bar | +0,10 bar |
Com 5,00 bar aplicados no sensor, o supervisório mostrou 5,06 bar na subida e 5,10 bar na descida: a histerese é de 0,04 bar. No certificado, a incerteza vem ao lado do erro de cada ponto.
Numa malha de controle, esse erro vira erro de processo: se a tela mostra 5,10 bar com 5,00 bar reais, o controlador que segura 5,00 bar na tela mantém a linha perto de 4,90 bar. Se isso cabe no processo, quem decide é o critério de aceitação da sua empresa.
Calibração, ajuste e verificação intermediária da malha de pressão
O calibrador de pneu do posto também é uma pequena malha: mangueira, sensor e display. Quando mostra 25 psi num pneu que deveria estar com 32 psi (as "libras" do posto), ele comparou: isso é calibrar. Quando começa a encher, aí sim é ajuste. Na sua linha funciona igual.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida da tela contra um manômetro calibrado na mesma tomada | Intervenção que corrige o erro no componente em que ele está | Pressão conhecida aplicada no sensor e comparada com a ponta da malha, com erro e incerteza em cada ponto |
| Quem faz | A sua equipe, entre calibrações, com o procedimento que a sua empresa definir | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, com a malha instalada, no local da sua empresa, sob avaliação prévia |
| Muda a malha? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro do conjunto passa do critério de aceitação | No intervalo definido pela sua empresa; recomendamos 12 meses como ponto de partida |
| O que prova na auditoria | Que a sua empresa acompanha a malha entre calibrações | Que o erro foi corrigido, junto com a calibração | O certificado com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três responde ao que o auditor pede
Na auditoria, o documento que comprova a medida da malha é o certificado de calibração. A verificação intermediária e o ajuste complementam esse certificado.
Critério de aceitação e intervalo de calibração da malha de pressão
Quem decide se a malha serve e quando ela volta à calibração é a sua empresa; o certificado traz os números para essa decisão.
Quem define se a malha atende o processo
O critério de aceitação é o limite de erro que a sua empresa aceita, definido pela tolerância do processo naquela pressão. Numa malha, ele vale para o conjunto, porque é o valor da tela que orienta a operação.
Some o erro e a incerteza de cada ponto, nos dois sentidos, e compare com o limite: se o processo tolera ±0,20 bar, o total precisa caber nisso. Fora do limite, o próximo passo é achar o componente que soma o erro e combinar o ajuste.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade. Recomendamos 12 meses como intervalo de partida, enquanto a malha não tem histórico; quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico, além da exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Uma malha que segura a qualidade do produto pesa mais nessa análise do que uma de simples indicação.
Quanto custa a calibração de malha de pressão: o que muda no orçamento
O valor da calibração de malha de pressão depende de quantas malhas são, de como cada uma é montada e de quando o trabalho pode acontecer. Com a lista em mãos, o orçamento sai certo para a sua planta.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Quantidade de malhas | Várias malhas no mesmo pedido organizam o trabalho | As malhas de uma linha calibradas juntas |
| Componentes do conjunto | Cada elo a mais é uma configuração a conferir | Malha com supervisório e válvula × malha de indicação |
| Faixa de pressão | A faixa define o padrão e o jeito de gerar a pressão | Uma malha de 0 a 10 bar e outra de 0 a 250 bar |
| Pontos e sentidos | Mais pontos, subindo e descendo, mostram melhor a histerese | Pontos extras perto do setpoint do processo |
| Janela de trabalho | A data da parada ou de uma auditoria muda a programação | Malhas críticas encaixadas na parada programada |
| Acesso ao sensor | No local da sua empresa, sob avaliação prévia, acesso e isolamento contam | Sensor no alto de um tanque ou tomada sem válvula de bloqueio |
Se a sua empresa calibra o parque inteiro ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.

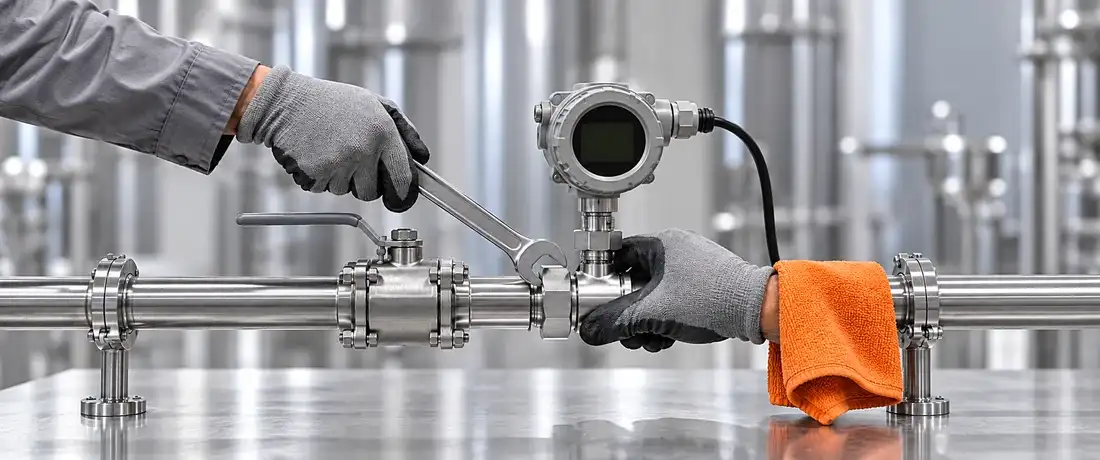

Erros comuns que distorcem a indicação da malha de pressão
Boa parte da diferença entre a tela e a pressão real vem da montagem e da configuração da malha, não de um instrumento com defeito.
Calibrar só o transmissor e confiar na tela
O transmissor calibrado sozinho não garante a tela certa: a conversão e a escala do supervisório também somam erro.
O que fazer: calibre o conjunto onde a decisão depende da tela.
Escala do controlador diferente da faixa do transmissor
Transmissor configurado de 0 a 10 bar e controlador lendo o sinal como 0 a 16 bar erram juntos em toda a faixa.
O que fazer: confira as duas configurações a cada troca ou manutenção.
Vazamento na tomada de pressão
Conexão frouxa, vedação gasta ou válvula de bloqueio mal fechada deixam a pressão escapar entre o processo e o sensor.
O que fazer: inspecione a tomada e teste a estanqueidade antes de culpar o instrumento.
Coluna de líquido entre a tomada e o sensor
Com líquido no processo, um sensor instalado abaixo ou acima da tomada também lê o peso da coluna de líquido.
O que fazer: registre a diferença de altura e trate a correção na configuração da malha.
Leitura antes de a indicação estabilizar
Amortecimento no transmissor ou filtro no supervisório atrasam a resposta, e a leitura feita cedo demais parece erro.
O que fazer: espere a tela estabilizar em cada ponto antes de anotar o valor.
Sinal elétrico com mau contato ou interferência
Borne oxidado ou cabo sem blindagem junto de cabos de potência fazem a tela variar sozinha.
O que fazer: revise a fiação e o aterramento da malha na manutenção.
Por que calibrar a malha de pressão com a Técnica Metrologia
Calibrar a malha com a Técnica Metrologia é receber um certificado rastreável à RBC do conjunto que a sua operação usa e entender cada ponto.
Certificado rastreável à RBC, com o conjunto explicado
Nossos padrões de referência são calibrados em laboratórios da RBC. O certificado traz o erro, a histerese e a incerteza de cada ponto, e mostramos onde o erro aparece.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos e malhas para indústrias e laboratórios, com laboratório próprio em Franca/SP e atendimento direto pelo WhatsApp.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório, com os instrumentos que a indústria usa na produção e nas utilidades.
Os 8 instrumentos de pressão e vazão num laboratório só
Manômetro, manovacuômetro, vacuômetro, transmissor de pressão, pressostato, controlador de pressão, malha de pressão e rotâmetro: veja os instrumentos de pressão e vazão que calibramos e mande tudo no mesmo pedido.
Calibração e ajuste no mesmo lugar
Quando o erro do conjunto passa do seu critério de aceitação, fazemos também o ajuste do componente, como serviço separado, combinado no orçamento.
Nota 5,0 no Google
Os clientes destacam o atendimento atencioso, a agilidade do suporte técnico e certificados claros e bem estruturados, fáceis de conferir na auditoria.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Atendimento excelente e equipe muito atenciosa! Fiz calibração de instrumentos e o serviço foi rápido, com certificado rastreável e dentro das normas. A TÉCNICA Metrologia é referência em Franca e região — recomendo sem hesitar.
Paulo Soares Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão
Perguntas frequentes sobre calibração de malha de pressão
Qual é o valor da calibração de malha de pressão?
Depende da quantidade de malhas, dos componentes, da faixa, dos pontos, da janela de trabalho e do acesso ao sensor. Mande a lista pelo WhatsApp, e o orçamento de calibração sai com o valor certo.
A linha precisa parar para calibrar a malha?
Durante a calibração, o sensor fica isolado do processo, então a malha sai de operação nesse intervalo. Muitas empresas aproveitam a parada programada; a janela e o prazo são combinados no orçamento.
O certificado de calibração da malha tem validade?
Não: ele mostra como a malha estava no dia da calibração. Recomendamos 12 meses como ponto de partida, e o artigo sobre quem define o intervalo de calibração mostra como a sua empresa decide.
O certificado é RBC?
O certificado de calibração de malha de pressão da Técnica Metrologia traz a rastreabilidade metrológica à RBC: os padrões de referência que usamos são calibrados em laboratórios da RBC. Você recebe o erro, a histerese e a incerteza de cada ponto, com o método explicado. Para entender os termos, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
O auditor costuma conferir se as medições que afetam o produto estão calibradas, com rastreabilidade comprovada e dentro do intervalo definido. O certificado e o registro da sua análise frente ao critério de aceitação formam o que você apresenta; a avaliação final é do auditor.
Calibração e aferição de malha são a mesma coisa?
Na prática, sim: é o mesmo pedido, e o termo técnico atual é calibração. Ela mede e registra o erro do conjunto; corrigir esse erro é o ajuste, outra etapa.
Vocês fazem o ajuste da malha de pressão?
Sim. A Técnica Metrologia faz o ajuste no componente que soma o erro, como serviço separado e combinado no orçamento, assim como a calibração depois do ajuste.
Calibrar a malha dispensa a calibração do transmissor?
O certificado da malha mostra o erro do conjunto. Se o sistema de gestão ou o seu cliente pede certificado próprio do transmissor, ou se ele circula entre linhas, ele é calibrado à parte.
O que preciso informar para orçar a calibração das malhas?
Informe quantas malhas são, a tag e os componentes de cada uma, a faixa e o fluido do processo. Diga também o setpoint e se há data de parada ou de auditoria.
Depois da calibração, o que faço com o certificado?
Leia cada ponto frente ao critério de aceitação, registre a decisão de uso e arquive o certificado no plano de calibração. Se algum componente for trocado depois, anote no cadastro: o conjunto mudou.
