Sumário
A calibração de indicador de velocidade compara o que o painel da máquina mostra com um padrão de referência, em várias velocidades, e registra o erro e a incerteza de cada uma. É para linhas e máquinas em que a velocidade define o produto. Sua empresa recebe um certificado rastreável à RBC, explicado.
O que é a calibração de indicador de velocidade, que muita gente chama de aferição
Calibrar o indicador de velocidade é comparar a velocidade que ele mostra com a de um padrão de referência, em vários pontos de operação, e registrar a diferença. O erro e a incerteza de cada ponto vão para o certificado de calibração.

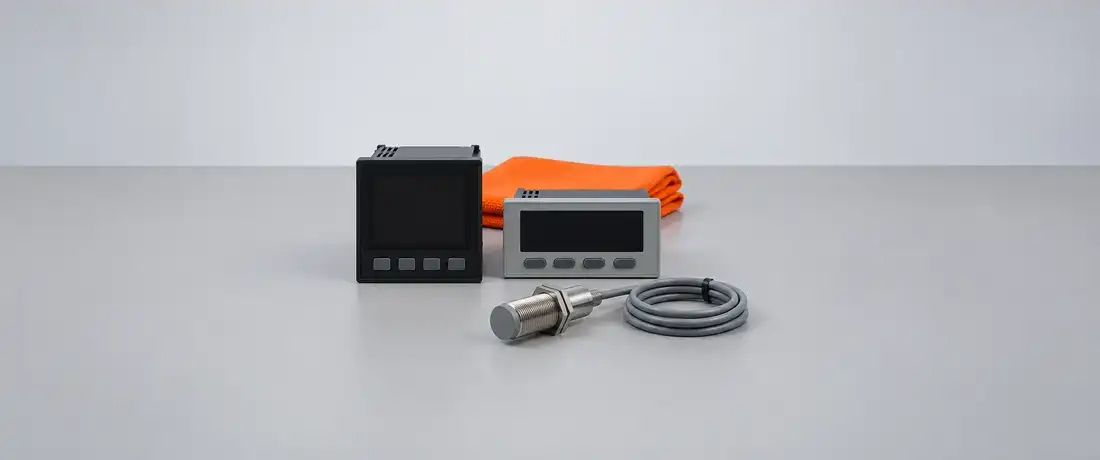

O indicador de velocidade, também chamado de velocímetro industrial, fica instalado na máquina: um sensor no eixo, no rolo ou na esteira manda pulsos, e o indicador converte esses pulsos em rotação (rpm) ou em velocidade linear, como metros por minuto (m/min). Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Muita gente pede para "aferir o indicador da máquina": aferição é o nome antigo do mesmo pedido, e o termo técnico hoje é calibração. Calibrar é medir o erro; corrigir é o ajuste, que também fazemos, à parte.
Indicador de rotação de eixo (rpm)
Mostra quantas voltas por minuto dá o eixo de um motor, de um misturador ou de um cilindro. Na calibração, comparamos a indicação com a rotação de referência em velocidades da faixa de trabalho da máquina.
Velocímetro industrial de linha (velocidade linear)
Mostra a velocidade de uma esteira, de um rolo ou de uma bobina, em m/min, calculada a partir da rotação e do diâmetro do rolo de medição. Na calibração, conferimos a conversão inteira, do pulso à velocidade exibida.
Indicador com sensor magnético ou óptico
O sensor percebe a passagem de dentes, furos ou marcas e manda um pulso a cada passagem. A distância e o alinhamento pesam na leitura. Na calibração, conferimos o sinal que chega ao indicador antes da comparação.
Indicador com encoder ou gerador de pulsos
O encoder é um disco acoplado ao eixo que manda um número fixo de pulsos por volta. Na calibração, o número de pulsos configurado no indicador precisa bater com o do sensor instalado, ou toda leitura sai deslocada.
Calibramos indicadores de velocidade rotativa e linear, com os sensores mais usados na indústria. Os padrões de referência da Técnica Metrologia para rotação são um tacômetro padrão óptico, de 2,5 a 100.000 rpm, e um de contato, de 0,5 a 20.000 rpm; para tempo, um cronômetro padrão de até 10 h, com resolução de 1 ms. A faixa do seu indicador é confirmada no orçamento. Veja também os outros instrumentos de rotação e tempo que calibramos.
Quando a sua empresa precisa calibrar o indicador de velocidade
Calibre o indicador de velocidade quando o número do painel decide o produto ou o processo. Isso aparece depois de manutenção, de troca de sensor ou quando alguém pede a prova.
A máquina voltou de manutenção ou reforma
Troca de motor, de redutor, de rolo ou de correia muda o caminho entre o eixo e o painel. Depois da intervenção, a calibração mostra se a velocidade exibida continua correta.
O sensor ou o indicador foi trocado
Sensor novo, encoder com outro número de pulsos ou indicador de outro modelo pedem conferência. A calibração compara a leitura com o padrão e registra o erro em cada velocidade.
A auditoria pediu o certificado dos indicadores
O auditor confere os instrumentos que controlam variáveis do processo. Com a calibração feita antes, você chega com o certificado, a análise do erro e, se preciso, o ajuste.
A velocidade está na ficha técnica do produto
Quando a ficha técnica fixa a velocidade da linha, numa extrusão, num revestimento ou numa secagem, o painel vira referência do processo. O certificado mostra quanto ela erra.
A leitura oscila com a máquina estável
O motor está firme, mas o número do painel salta de um lado para o outro. Pode ser sensor, cabo ou configuração; a inspeção da calibração separa a causa.
O seu cliente pediu evidência da velocidade da linha
Clientes que auditam o fornecedor perguntam como a velocidade do processo é controlada. Com o certificado, você mostra o erro e a incerteza em cada velocidade de trabalho.
Quando outro caminho resolve melhor
Às vezes o que a sua empresa precisa medir pede outro instrumento.
A medição é avulsa, com o instrumento na mão?
Se a manutenção confere a rotação de vários equipamentos com um aparelho portátil, o instrumento é o tacômetro. Veja a calibração de tacômetro.
A máquina conta ciclos, e não mede velocidade?
Se o painel mostra quantas voltas, golpes ou peças a máquina fez, o instrumento é um contador. Veja como funciona a calibração de contador de ciclos.

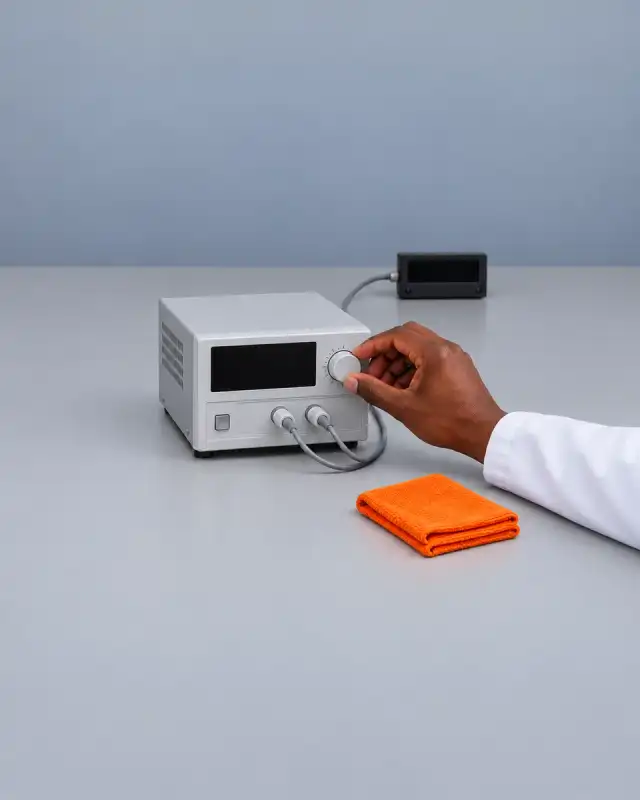

Como funciona a calibração do indicador de velocidade na Técnica Metrologia
A calibração acontece com o equipamento instalado, e cada etapa separa o erro do indicador do que vem do sensor e da instalação. O prazo é combinado no orçamento.
Orçamento a partir da lista de máquinas e indicadores
Primeiro entendemos quantos indicadores são, que movimento medem, que sensor usam e em que velocidades a linha trabalha. Com isso, o orçamento define os pontos, a parada necessária e a avaliação prévia do local.
Inspeção das conexões, do sensor e da fixação
Antes de medir, conferimos cabos, conectores, a fixação do sensor e a distância dele até o alvo. Sensor frouxo ou conector oxidado mudam o sinal, e o que queremos registrar é o erro do indicador.
Preparação: alimentação, tipo de sinal e funcionamento
Conferimos a alimentação do indicador, o tipo de sinal que chega do sensor e se o painel responde quando a máquina gira. Essa verificação funcional mostra uma falha antes que ela contamine os números.
Comparação com o padrão em várias velocidades
Depois comparamos a indicação com o padrão de referência adequado ao sinal (gerador de frequência ou de pulsos calibrado, encoder de referência ou rotação de referência) em velocidades definidas no orçamento.
Repetibilidade, linearidade e incerteza
Repetimos as leituras em cada ponto para ver se o resultado se mantém, a repetibilidade, e comparamos os pontos entre si para ver se o erro cresce com a velocidade, a linearidade. Com isso, calculamos a incerteza.
Emissão do certificado
Por fim, emitimos o certificado de calibração com o erro e a incerteza de cada velocidade e a rastreabilidade dos padrões. A entrega do certificado segue o combinado no orçamento.
Tem outras máquinas com indicador na mesma planta? Você pode enviar a lista de indicadores, e o orçamento de calibração sai num documento só.

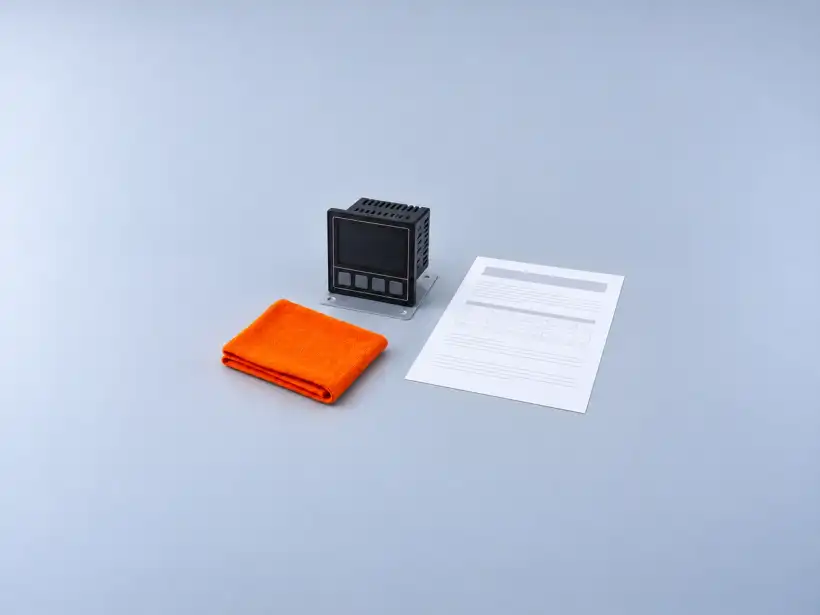

O que o certificado de calibração de indicador de velocidade entrega
O certificado mostra quanto o seu indicador erra em cada velocidade e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a velocidade do seu painel e as unidades do SI, o metro e o segundo. O seu indicador é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do indicador e da máquina em que está instalado
- Data e local da calibração
- Velocidades conferidas ao longo da faixa de trabalho
- Valor do padrão e indicação do painel em cada velocidade
- Erro e incerteza de medição de cada velocidade
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o indicador serve, pelo critério de aceitação da linha.
- O ajuste: também fazemos, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, por exemplo conferindo uma velocidade fixa com um tacômetro calibrado.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Valor do padrão | Indicação do painel | Erro |
|---|---|---|
| 60,0 m/min | 61,2 m/min | +1,2 m/min |
Com a esteira a 60,0 m/min no padrão, o painel mostrou 61,2 m/min. O erro é de +1,2 m/min, cerca de 2 % da leitura: a linha anda mais devagar do que o painel diz. A incerteza vem no certificado, ao lado do erro de cada velocidade.
Se o processo aceita ±1,0 m/min nessa velocidade, o erro sozinho já passa do limite, antes mesmo de somar a incerteza. É a hora de decidir pelo ajuste antes do próximo lote.
Calibração, ajuste e verificação intermediária do indicador de velocidade
A calibração mede o erro do indicador, o ajuste corrige, e a verificação intermediária acompanha a leitura no dia a dia.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida de uma velocidade fixa, para ver se o indicador continua estável | Intervenção que corrige o erro do indicador | Comparação com padrão, com erro e incerteza registrados em cada velocidade |
| Quem faz | A sua empresa, entre calibrações, com um tacômetro calibrado | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro passa do critério de aceitação | No intervalo que a sua empresa definir no plano de calibração |
| O que prova na auditoria | Que a sua empresa acompanha o indicador entre calibrações | Que o erro foi corrigido, junto com a nova calibração | O certificado com rastreabilidade metrológica à RBC, com erro e incerteza de cada velocidade |
Qual das três o auditor costuma pedir
O documento que comprova a velocidade do processo é o certificado de calibração. A verificação intermediária e o ajuste complementam esse certificado, sem ocupar o lugar dele.
Critério de aceitação e intervalo de calibração do indicador de velocidade
Quem decide se o indicador serve e quando ele volta à calibração é a sua empresa. O certificado traz os números; o critério de aceitação e o intervalo viram decisão.
Quem define se o indicador serve para a linha
O critério de aceitação é o limite de erro que a sua empresa aceita para o indicador, a partir da tolerância de velocidade do processo.
Na leitura do certificado, some o erro e a incerteza de cada velocidade e compare com esse limite. Se o total ficou dentro, o indicador segue em uso. Se passou, o caminho é o ajuste e uma nova calibração.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade: ele mostra como o indicador estava no dia da calibração. Recomendamos 12 meses como intervalo de partida, enquanto o instrumento ainda não tem histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico do indicador, além da exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Uma linha que roda em três turnos e vibra muito pede um intervalo diferente de uma máquina que gira poucas horas por semana.
Quanto custa a calibração de indicador de velocidade: o que muda no orçamento
O valor depende do tipo de indicador, de quantos entram no pedido, do acesso às máquinas e de quando o serviço pode acontecer.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Movimento e sensor | Cada sinal pede uma montagem diferente de comparação | Um indicador de rpm com sensor magnético e um de m/min com encoder |
| Número de velocidades | Mais pontos dão um retrato mais completo da faixa | Velocidades de partida, de trabalho e máxima da linha |
| Quantidade no pedido | Vários indicadores na mesma visita organizam melhor o trabalho | As cinco extrusoras da planta no mesmo dia |
| Acesso e parada da máquina | O tempo de máquina disponível muda a programação | Calibração na janela de parada programada |
| Urgência | Uma data apertada muda a programação do laboratório | Auditoria marcada para a semana seguinte |
| Local do serviço | No laboratório em Franca ou no local da sua empresa, sob avaliação prévia | Indicadores de painel, calibrados com o equipamento instalado |
Se a sua empresa calibra muitos instrumentos ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a leitura do indicador de velocidade
Boa parte do erro de um indicador vem do sensor e da instalação, e não do painel. Corrigir esses pontos protege a medição e a calibração.
Sensor desalinhado ou longe do alvo
Com folga demais ou fora do centro dos dentes, o sensor perde pulsos, e o painel mostra menos.
O que fazer: fixe o sensor na distância do fabricante e confira depois de cada manutenção.
Pulsos por volta diferentes do sensor real
Se o indicador espera 60 pulsos por volta e o novo encoder manda 100, toda leitura sai errada.
O que fazer: registre os pulsos de cada sensor e confira a configuração a cada troca.
Rolo de medição gasto ou trocado
Na velocidade linear, o diâmetro do rolo entra na conta. Um rolo gasto ou de outra medida muda a velocidade real.
O que fazer: anote o diâmetro e reveja a configuração na troca.
Cabo de sinal perto de motor ou inversor
Cabo sem blindagem correndo junto de cabos de potência recebe ruído, e o ruído vira pulso a mais.
O que fazer: use cabo blindado, aterrado num ponto só, longe dos cabos de força.
Escorregamento entre rolo e esteira
Se o rolo de medição patina, o painel mostra a velocidade do rolo, e não a do produto.
O que fazer: confira a pressão e o estado do rolo e mantenha a superfície limpa.
Leitura durante a partida ou a parada
Na aceleração e na frenagem, a velocidade muda a cada segundo, e o painel fica um passo atrás.
O que fazer: registre a velocidade só com a linha em regime.
Por que calibrar o indicador de velocidade com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber um certificado rastreável à RBC e entender o que ele diz sobre a sua linha, sem decifrar a tabela sozinho.
Certificado rastreável à RBC, com cada velocidade explicada
Nossos padrões de referência são calibrados em laboratórios da RBC. O certificado traz o erro e a incerteza de cada velocidade, explicados para quem opera e para quem audita.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios a partir do nosso laboratório em Franca/SP, com atendimento direto pelo WhatsApp, pelo telefone e pelo e-mail.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório. É prática com as máquinas que a indústria usa.
Os 6 instrumentos de rotação e tempo num laboratório só
Indicador de velocidade, tacômetro, centrífuga, contador de ciclos, cronômetro e temporizador: conheça os instrumentos de rotação e tempo que calibramos e peça tudo junto, num orçamento só.
Calibração e ajuste no mesmo lugar
Quando o erro do indicador passa do seu critério de aceitação, fazemos também o ajuste, como serviço separado da calibração e combinado no orçamento, no mesmo pedido.
Nota 5,0 no Google
Os clientes da Técnica Metrologia citam o atendimento rápido, a equipe qualificada e um suporte técnico ágil, com certificados claros e organizados para a rotina da qualidade.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Atendimento rápido, com equipe qualificada.
Fábio Maniglia Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão
Perguntas frequentes sobre calibração de indicador de velocidade
Qual é o valor da calibração de um indicador de velocidade?
Depende do movimento e do sensor, do número de velocidades, da quantidade de indicadores, do acesso às máquinas, da urgência e do local. Mande esses dados pelo WhatsApp, e o orçamento de calibração sai com o valor certo.
Quanto tempo leva a calibração do indicador?
Depende de quantos indicadores entram no pedido, das janelas de parada da linha e da programação do laboratório, por isso o prazo é combinado no orçamento. Informe no pedido as datas em que a máquina pode parar.
O certificado de calibração do indicador de velocidade tem validade?
O certificado não tem prazo de validade: ele registra como o indicador estava no dia da calibração, e quem define quando calibrar de novo é a sua empresa. O artigo sobre validade do certificado de calibração mostra como decidir.
O certificado é RBC?
O certificado de calibração de indicador de velocidade da Técnica Metrologia é rastreável à RBC: os padrões de referência que usamos são calibrados em laboratórios da RBC. Você recebe o erro e a incerteza de cada velocidade, com o método explicado. Para entender os termos, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na auditoria da ISO 9001, o auditor costuma conferir se os instrumentos que controlam o processo estão calibrados, com rastreabilidade e dentro do intervalo do plano. O certificado traz o erro e a incerteza de cada velocidade; com a análise da sua empresa, você tem o que mostrar, e a avaliação final é do auditor.
Calibração e aferição de indicador de velocidade são a mesma coisa?
Sim, é o mesmo pedido com dois nomes, e o termo técnico atual é calibração. Corrigir o erro encontrado é o ajuste, outra etapa.
Vocês fazem o ajuste do indicador de velocidade?
Sim. Fazemos o ajuste do indicador como serviço separado da calibração, combinado no orçamento junto com a nova calibração.
Indicador de rotação e de velocidade linear se calibram do mesmo jeito?
O princípio é o mesmo: comparar a indicação com um padrão em várias velocidades. No linear, entra também a conversão da rotação do rolo em m/min, e por isso o diâmetro do rolo e a configuração do indicador fazem parte da conferência.
A máquina precisa parar para calibrar o indicador?
Depende do equipamento e do padrão: em alguns casos a comparação é feita com a máquina girando, em outros com o sinal do padrão aplicado direto no indicador. A avaliação prévia do local define o caminho e a janela necessária.
A calibração do indicador inclui o sensor?
Inclui quando a comparação é feita com a máquina girando e o padrão medindo a rotação real: o resultado vale para o conjunto sensor e indicador. Quando o padrão aplica pulsos direto no indicador, o certificado retrata o indicador, e o orçamento diz qual caminho cabe no seu caso.
