A calibração de contador de ciclos compara a contagem do seu instrumento com um número conhecido de pulsos ou eventos, gerado por um padrão, e registra o erro de contagem em diferentes velocidades. É para máquinas e ensaios em que o número de ciclos vira decisão. Sua empresa recebe um certificado rastreável à RBC.
O que é a calibração de contador de ciclos, que muita gente chama de aferição
Calibrar o contador de ciclos é aplicar a ele um número conhecido de pulsos ou eventos, vindos de um padrão, e conferir quantos ele registrou. A diferença é o erro de contagem, que vai para o certificado com a incerteza de cada ponto.
O contador de ciclos, também chamado de contador de voltas, registra quantos ciclos, voltas ou eventos uma máquina, um equipamento ou um ensaio completou. Incerteza de medição é a faixa de dúvida que acompanha todo resultado; o certificado diz qual é.
Muita gente pede para "aferir o contador": aferição é o nome antigo do mesmo pedido, e o termo técnico hoje é calibração. Calibrar é medir o erro; corrigir é o ajuste, que também fazemos, à parte.
Contador mecânico
Um mecanismo de engrenagens avança um número a cada acionamento da alavanca ou do eixo. É simples e não depende de energia. Na calibração, conferimos se cada acionamento vira exatamente uma contagem, sem saltos nem travamentos.
Contador eletromecânico
Uma bobina recebe o pulso elétrico e avança o mostrador. Na calibração, conferimos a contagem em velocidades crescentes, porque a parte mecânica tem um limite de pulsos por segundo a partir do qual começa a perder eventos.
Contador eletrônico com sensor óptico, magnético ou indutivo
O sensor percebe a passagem de uma marca, de um ímã ou de uma peça metálica e manda um pulso ao contador, que mostra o total no display. Na calibração, o sinal do padrão e a fixação do sensor entram na conferência.
Contador com encoder
O encoder é um disco acoplado ao eixo que manda um número fixo de pulsos por volta, e o contador converte esses pulsos em voltas ou ciclos. Na calibração, a relação entre pulsos e voltas configurada precisa bater com o encoder real.
Calibramos contadores mecânicos, eletromecânicos e eletrônicos, nas faixas e velocidades mais usadas na indústria, com padrões como gerador de pulsos ou encoder de referência. Os padrões de referência da Técnica Metrologia para rotação são um tacômetro padrão óptico, de 2,5 a 100.000 rpm, e um de contato, de 0,5 a 20.000 rpm; para tempo, um cronômetro padrão de até 10 h, com resolução de 1 ms. Veja também os outros instrumentos de rotação e tempo que calibramos.

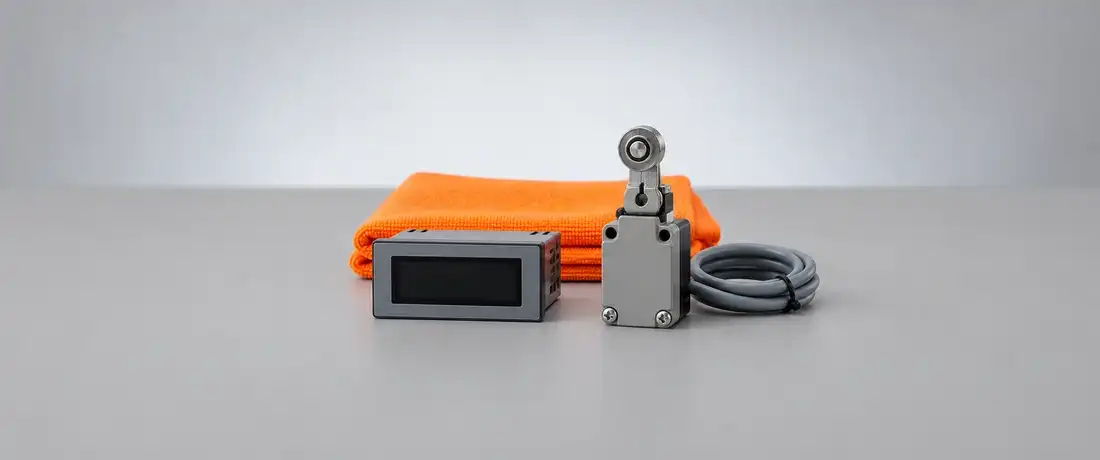

Quando a sua empresa precisa calibrar o contador de ciclos
Calibre o contador de ciclos quando a contagem decide uma liberação, uma manutenção ou um relatório. Isso aparece em auditoria, em troca de sensor e quando a máquina muda de ritmo.
A auditoria pediu o certificado do contador
O auditor confere os instrumentos cujos números entram em registros da qualidade. Calibrando antes, você tem tempo de ler o erro de contagem, decidir o uso e, se preciso, ajustar.
O sensor ou o contador foi trocado
Sensor novo, encoder com outro número de pulsos ou contador de outro modelo pedem conferência. A calibração mostra se a contagem continua batendo com os eventos reais.
A contagem não fecha com a produção registrada
O contador marca 12.400 ciclos e a produção apontada soma 12.150 peças. Pode ser refugo, pode ser o contador. A calibração separa o que é erro de contagem.
A manutenção preventiva depende da contagem
Quando a troca de ferramenta, de mola ou de rolamento é disparada por número de ciclos, contar a mais adianta a parada, e a menos atrasa. O certificado mostra o erro.
A máquina passou a trabalhar mais rápido
Mais golpes ou voltas por minuto podem passar do limite que o contador acompanha. A calibração confere a contagem em diferentes velocidades, incluindo a nova velocidade de trabalho.
Uma não conformidade apontou o contador
Quando a auditoria aponta o contador sem certificado ou fora do intervalo, a ação corretiva pede o instrumento calibrado. O certificado novo fecha essa parte da correção.
Quando outro caminho resolve melhor
Às vezes o que a sua empresa precisa medir pede outro instrumento.
O que importa é a velocidade, e não a quantidade?
Se o painel mostra rpm ou metros por minuto, o instrumento é um indicador de velocidade. Veja a calibração de indicador de velocidade.
O que importa é o tempo de cada ciclo?
Se o ciclo é controlado por tempo, ligando ou desligando um circuito, o instrumento é o temporizador. Veja como funciona a calibração de temporizador.
Como funciona a calibração do contador de ciclos na Técnica Metrologia
A calibração do contador de ciclos acontece com o equipamento instalado, e cada etapa separa o erro do contador do que vem do sensor e da instalação. O prazo é combinado no orçamento.
Orçamento a partir da lista e do uso de cada contador
Primeiro entendemos quantos contadores são, de que tipo, onde trabalham e em que velocidades. Com isso, o orçamento define os pontos de contagem, a parada necessária e a avaliação prévia do local.

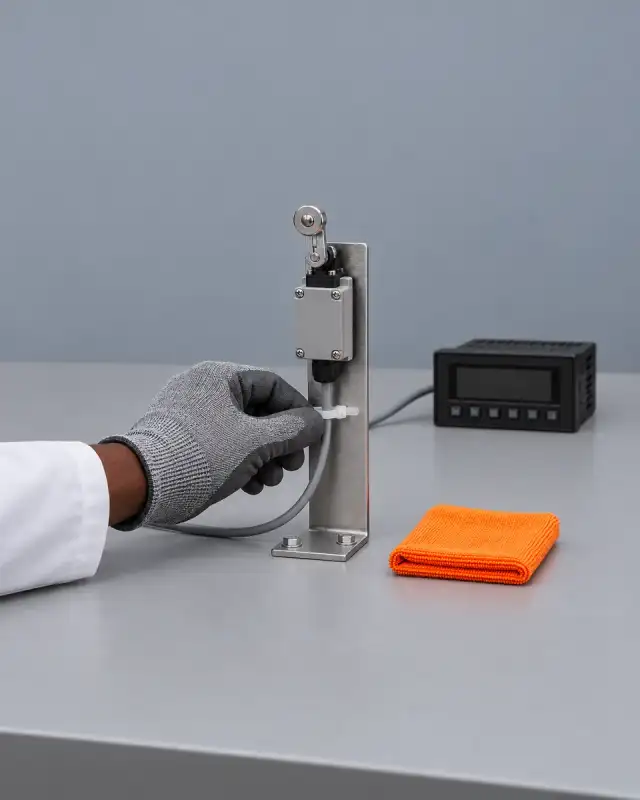

Inspeção do sensor, dos cabos e da fixação
Antes de contar, conferimos o sensor, os cabos, os conectores e a fixação. Sensor frouxo ou cabo danificado criam pulsos falsos ou perdem pulsos, e o que queremos registrar é o erro do contador.
Preparação e verificação funcional
Conferimos a alimentação, o tipo de sinal e se o contador avança quando recebe pulsos. A verificação funcional mostra falhas de mostrador, de memória ou de reset antes da comparação com o padrão.
Contagem de pulsos conhecidos em diferentes velocidades
Depois aplicamos ao contador um número conhecido de pulsos ou eventos, gerados por um padrão, como gerador de pulsos ou encoder de referência, em diferentes velocidades. Assim aparece a perda de contagem que só surge no ritmo alto.
Erro de contagem e incerteza
Em cada ponto, comparamos o total registrado com o total aplicado. A diferença é o erro de contagem, e repetimos o teste para ver se ele se mantém. Com isso, calculamos a incerteza de cada ponto.
Emissão do certificado
Por fim, emitimos o certificado de calibração com o erro e a incerteza de cada ponto e a rastreabilidade dos padrões. A entrega do certificado segue o combinado no orçamento.
Tem outros contadores ou instrumentos na mesma planta? Você pode enviar a lista de contadores, e o orçamento de calibração sai num documento só.

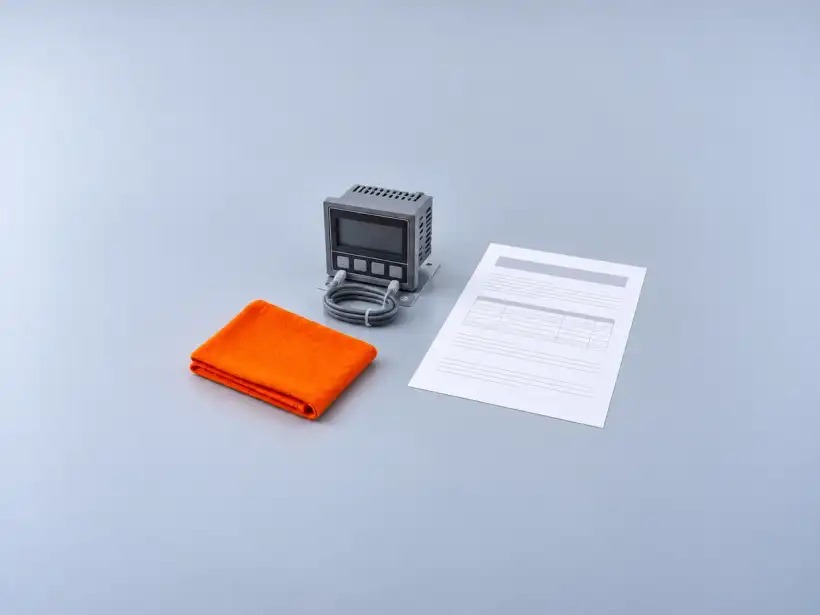

O que o certificado de calibração de contador de ciclos entrega
O certificado mostra quanto o seu contador erra em cada ponto e com que incerteza, com a origem de cada medida comprovada. Essa origem é a rastreabilidade metrológica: uma corrente sem elos soltos entre a contagem do seu equipamento e o segundo, a unidade de tempo do SI que dá a base aos pulsos do padrão. O seu contador é comparado com os padrões de referência da Técnica Metrologia. Esses padrões são calibrados em laboratórios da RBC (Rede Brasileira de Calibração), e a RBC leva a medição até os padrões nacionais e ao Sistema Internacional de Unidades (SI).
O que vem no certificado
- Identificação do contador e da máquina em que está instalado
- Data e local da calibração
- Velocidades e quantidades de pulsos aplicadas
- Total aplicado pelo padrão e total registrado em cada ponto
- Erro de contagem e incerteza de medição de cada ponto
- Rastreabilidade dos padrões à RBC
O que fica com a sua empresa e o que é serviço à parte
- A decisão de uso: sua empresa decide se o contador serve, pelo critério de aceitação do processo ou do ensaio.
- O ajuste: também fazemos, como serviço à parte, combinado no orçamento.
- O intervalo até a próxima calibração: definido pela sua empresa; recomendamos 12 meses como ponto de partida.
- A verificação intermediária: feita pela sua equipe entre calibrações, por exemplo contando à mão um lote curto e comparando com o contador.
Exemplo: como ler um ponto do certificado
Exemplo ilustrativo, não é resultado de cliente.
Deslize para ver as outras colunas
| Pulsos aplicados pelo padrão | Contagem registrada | Erro de contagem |
|---|---|---|
| 10.000 | 9.998 | −2 |
O padrão aplicou 10.000 pulsos, e o contador registrou 9.998. O erro é de −2 contagens, ou −0,02 %: ele perdeu dois eventos naquela velocidade. A incerteza vem no certificado, ao lado do erro de cada ponto.
Num ensaio de durabilidade de 1 milhão de ciclos, −0,02 % são cerca de 200 ciclos a menos. Sua empresa soma erro e incerteza e compara com o que o ensaio aceita.
Calibração, ajuste e verificação intermediária do contador de ciclos
A calibração mede o erro de contagem, o ajuste corrige, e a verificação intermediária acompanha o contador no dia a dia da máquina.
Deslize para ver as outras colunas
| Critério | Verificação intermediária | Ajuste | Calibração com certificado (recomendada para a auditoria) |
|---|---|---|---|
| O que é | Conferência rápida da contagem contra um lote contado à mão | Intervenção que corrige o erro de contagem | Comparação com pulsos conhecidos de um padrão, com erro e incerteza em cada ponto |
| Quem faz | A sua empresa, entre calibrações | A Técnica Metrologia, como serviço à parte, combinado no orçamento | A Técnica Metrologia, no laboratório em Franca ou no local da sua empresa, sob avaliação prévia |
| Muda o instrumento? | Não | Sim | Não |
| Gera certificado? | Gera registro interno da sua empresa | A calibração depois do ajuste é combinada no orçamento | Sim, o certificado de calibração |
| Quando fazer | Entre calibrações, na frequência que a sua empresa definir | Quando o erro passa do critério de aceitação | No intervalo que a sua empresa definir no plano de calibração |
| O que prova na auditoria | Que a sua empresa acompanha o contador entre calibrações | Que o erro foi corrigido, junto com a nova calibração | O certificado com rastreabilidade metrológica à RBC, com erro e incerteza de cada ponto |
Qual das três o auditor costuma pedir
O documento que comprova a contagem registrada é o certificado de calibração. A verificação intermediária e o ajuste complementam esse certificado, sem ocupar o lugar dele.
Critério de aceitação e intervalo de calibração do contador de ciclos
Quem decide se o contador serve e quando ele volta à calibração é a sua empresa. O certificado traz os números; o critério de aceitação e o intervalo viram decisão.
Quem define se o contador serve para o processo
O critério de aceitação é o erro de contagem que a sua empresa aceita, em contagens ou em percentual, a partir do que o processo ou o ensaio pede. Num ensaio de durabilidade, o limite costuma vir do plano de ensaio combinado com o cliente.
Na leitura do certificado, some o erro e a incerteza de cada ponto e compare com esse limite. Se o total ficou dentro, o contador segue em uso. Se passou, o caminho é o ajuste ou a troca.
Intervalo entre calibrações: 12 meses como ponto de partida
O certificado não tem prazo de validade: ele mostra como o contador estava no dia da calibração. Recomendamos 12 meses como intervalo de partida, enquanto o instrumento ainda não tem histórico. Quem define o intervalo é a sua empresa, pelo uso, pela criticidade e pelo histórico do contador, além da exigência do seu cliente.
Esse princípio está no guia ILAC-G24:2022 / OIML D 10:2022, que deixa a decisão com o usuário, a partir de uma análise de risco. Um contador numa prensa de três turnos pede um intervalo diferente de um usado em poucos ensaios por ano.
Quanto custa a calibração de contador de ciclos: o que muda no orçamento
O valor depende do tipo de contador, de quantos entram no pedido, das velocidades conferidas e de onde o serviço acontece.
Deslize para ver as outras colunas
| Fator | Como influencia | Exemplo |
|---|---|---|
| Tipo do contador | Mecânico, eletromecânico e eletrônico pedem montagens diferentes | Um contador mecânico e um eletrônico com encoder |
| Número de pontos | Mais velocidades e quantidades dão um retrato mais completo | Velocidade lenta, de trabalho e máxima da máquina |
| Quantidade no pedido | Vários contadores na mesma visita organizam melhor o trabalho | Os contadores das prensas da planta no mesmo dia |
| Acesso e parada da máquina | O tempo de máquina disponível muda a programação | Calibração na janela de parada programada |
| Urgência | Uma data apertada muda a programação do laboratório | Ensaio do cliente marcado para começar na semana seguinte |
| Local do serviço | No laboratório em Franca ou no local da sua empresa, sob avaliação prévia | Contadores instalados que não podem sair da máquina |
Se a sua empresa calibra muitos instrumentos ao longo do ano, o contrato de calibrações organiza datas e condições num acordo só.
Erros comuns que distorcem a contagem de ciclos
Boa parte das contagens erradas vem do sensor e da instalação, e não do contador. Corrigir esses pontos protege a contagem e a calibração.
Sensor longe do alvo ou desalinhado
Com folga demais ou fora da linha da marca, o sensor deixa passar eventos, e a contagem fica menor.
O que fazer: fixe o sensor na distância do fabricante e confira após cada manutenção.
Ruído elétrico que vira contagem
Cabo de sinal junto de cabos de motor ou de inversor recebe picos que o contador entende como pulso.
O que fazer: use cabo blindado, aterrado num ponto só, longe dos cabos de força.
Alvo com mais de uma marca por volta
Duas marcas, dois furos ou um parafuso no caminho do sensor fazem cada volta valer duas contagens.
O que fazer: deixe uma marca só por ciclo ou configure a divisão no contador.
Velocidade acima do que a entrada aceita
Toda entrada de contador tem um limite de pulsos por segundo. Acima dele, eventos se perdem sem aviso.
O que fazer: confira esse limite no manual e compare com a velocidade real da máquina.
Reset sem registro
Zerar o contador no meio de um ensaio, sem anotar o total, apaga a evidência.
O que fazer: registre o valor antes de cada reset e restrinja quem pode zerar o contador.
Falta de energia sem memória da contagem
Contadores eletrônicos sem memória perdem o total quando a energia cai.
O que fazer: confira se o seu modelo guarda a contagem e, se não guardar, registre o total em intervalos curtos.
Por que calibrar o contador de ciclos com a Técnica Metrologia
Calibrar com a Técnica Metrologia é receber um certificado rastreável à RBC e entender o que ele diz sobre cada contagem, sem decifrar a tabela sozinho.
Certificado rastreável à RBC, com cada ponto explicado
Nossos padrões de referência são calibrados em laboratórios da RBC. O certificado traz o erro e a incerteza de cada ponto, e explicamos o resultado em linguagem clara.
Laboratório em Franca/SP desde 2017
Desde 2017, calibramos instrumentos de medição para indústrias e laboratórios a partir do nosso laboratório em Franca/SP, com atendimento pelo WhatsApp, pelo telefone e pelo e-mail.
Mais de 150 clientes e mais de 100 mil calibrações
São mais de 150 clientes e mais de 100 mil calibrações, segundo os registros do laboratório. É prática com as máquinas e os ensaios da indústria da região.
Os 6 instrumentos de rotação e tempo num laboratório só
Contador de ciclos, tacômetro, indicador de velocidade, centrífuga, cronômetro e temporizador: veja a grandeza rotação e tempo completa e peça tudo num orçamento só, no mesmo pedido.
Calibração e ajuste no mesmo lugar
Quando o erro de contagem passa do seu critério de aceitação, fazemos também o ajuste, como serviço separado da calibração e combinado no orçamento, no mesmo pedido.
Nota 5,0 no Google
Nas avaliações, os clientes falam de atendimento rápido, de equipe qualificada e de certificados de calibração claros e bem estruturados, fáceis de consultar na rotina da qualidade.
Onde atendemos: Franca, Ribeirão Preto e região
Atendemos empresas de Franca, Ribeirão Preto e região, e também de Santos, São Paulo e do ABC. A calibração acontece no laboratório em Franca ou no local da sua empresa, sob avaliação prévia. Consulte a disponibilidade de acordo com o tipo de calibração. Veja como funciona a calibração no local da sua empresa.
- Franca: calibração em Franca
- Ribeirão Preto: calibração em Ribeirão Preto
- Região de Franca e Ribeirão Preto
- Santos
- São Paulo
- ABC
O que dizem os clientes da Técnica Metrologia
Os trechos vêm do perfil da Técnica Metrologia no Google, com o nome do autor como aparece lá.
Atendimento rápido, com equipe qualificada.
Fábio Maniglia Recomendo demais a Tecnica Metrologia! O suporte técnico é ágil e atencioso. Os certificados de calibração são claros, bem estruturados e seguem rigorosamente os padrões técnicos exigidos.
Raquel Salomão
Perguntas frequentes sobre calibração de contador de ciclos
Qual é o valor da calibração de um contador de ciclos?
Depende do tipo, do número de pontos, da quantidade de contadores, do acesso às máquinas, da urgência e do local. Mande esses dados pelo WhatsApp, e o orçamento de calibração sai com o valor certo.
Quanto tempo leva a calibração do contador?
Depende de quantos contadores entram no pedido, das janelas de parada e da programação do laboratório, por isso o prazo é combinado no orçamento. Se há um ensaio marcado, informe a data no pedido.
O certificado de calibração do contador de ciclos tem validade?
O certificado não tem prazo de validade: ele registra como o contador estava no dia da calibração, e quem define quando calibrar de novo é a sua empresa. O artigo sobre validade do certificado de calibração mostra como decidir.
O certificado é RBC?
O certificado de calibração de contador de ciclos da Técnica Metrologia é rastreável à RBC: os padrões de referência que usamos são calibrados em laboratórios da RBC. Você recebe o erro e a incerteza de cada ponto, com o método explicado. Para entender os termos, leia o guia sobre calibração RBC.
O certificado serve para a auditoria da ISO 9001?
Na auditoria da ISO 9001, o auditor costuma conferir se os instrumentos cujos números entram em registros da qualidade estão calibrados, com rastreabilidade e dentro do intervalo do plano. O certificado traz o erro e a incerteza de cada ponto; com a análise da sua empresa, você tem o que mostrar, e a avaliação final é do auditor.
Calibração e aferição de contador de ciclos são a mesma coisa?
Sim, é o mesmo pedido com dois nomes, e o termo técnico atual é calibração. Corrigir o erro encontrado é o ajuste, outra etapa.
Vocês fazem o ajuste do contador de ciclos?
Sim. Fazemos o ajuste do contador como serviço separado da calibração, combinado no orçamento junto com a nova calibração.
Contador mecânico e eletrônico se calibram do mesmo jeito?
O princípio é o mesmo: aplicar um número conhecido de eventos e conferir o total registrado. No mecânico, o padrão aciona o mecanismo; no eletrônico, o padrão manda pulsos ao sensor ou à entrada, e a velocidade pesa mais no resultado.
Por que conferir a contagem em diferentes velocidades?
Porque muitos contadores contam certo devagar e começam a perder eventos acima de certo ritmo. Conferir só uma velocidade baixa esconde esse limite, e é na velocidade real da máquina que o erro importa.
O que enviar e informar junto com o contador?
Informe o tipo, o modelo, a identificação, o sensor usado e a velocidade em que a máquina trabalha. Se o contador fica na máquina, diga onde ela está e quando pode parar, para a avaliação prévia do local.
